Специальный встроенный USB-модуль Toyota Prius Gen5 (макс...

Toyota Prius Gen5 имеет множество USB-портов, но используемый USB-модуль обеспечивает питание только 5 В при 3 А максимум, что не является обычной настройкой, которую поддерживает большинство мобильных телефонов.

Это означает, что многие телефоны и планшеты будут иметь очень низкую скорость зарядки при использовании встроенных в приборную панель USB-портов. Мне удалось получить только 7 Вт, когда я подключил телефон к OEM-порту USB.

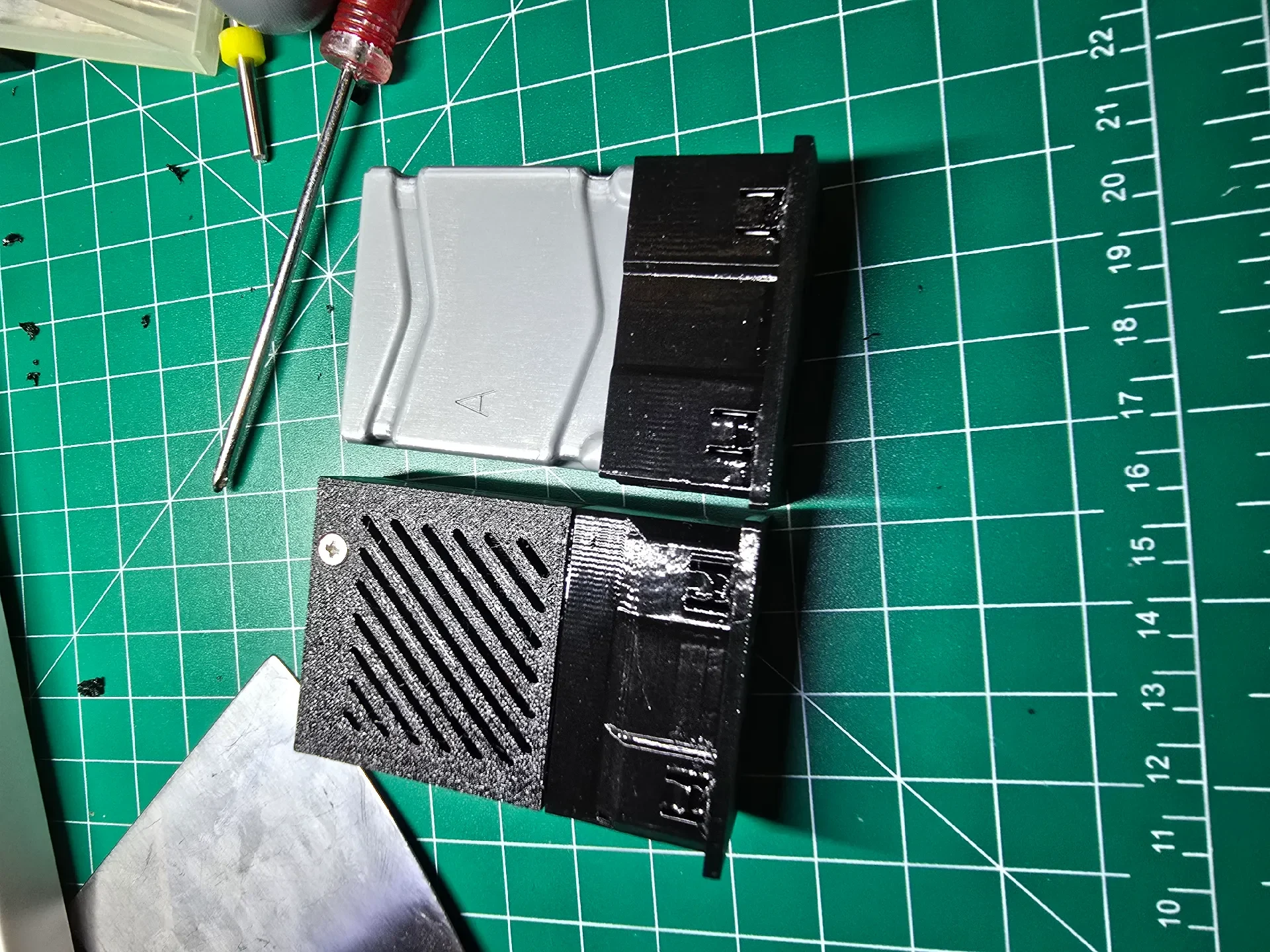

Вместо использования USB-адаптера бочкообразного типа, который подключается к выходу 12 В, я предпочитаю модернизировать USB-модуль с более высокой выходной мощностью в тот же форм-фактор встроенного USB-модуля. Это позволяет заменить OEM-модуль USB мощностью 15 Вт на более мощные модули, сохранив при этом чистый внешний вид. В этом моде я заменил модуль на 65 Вт (который обеспечит только 35 Вт при максимальной настройке 12 В в Prius).

=========== ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ — Модификация вашего автомобиля на ваш страх и риск ==========

Модификация вашего автомобиля может привести к аннулированию гарантии на ваш автомобиль, неправильное электрическое соединение или неисправные детали могут привести к повреждению электрической системы вашего автомобиля, от перегорания предохранителя до возгорания.

Вам не следует использовать этот мод, если вы не понимаете, для чего предназначен этот мод, а также не пытайтесь его использовать, если вы не знакомы с пайкой / не знаете, что такое модуль PD / не знаете, ��ак открыть приборную панель автомобиля, чтобы получить доступ для замены модуля.

Делайте это на свой страх и риск!

=========== Необходимые детали ============

Модуль подачи питания USB мощностью 65 Вт
разъемный двойной штыревой разъем (2,54 мм)
гнездовой разъем x 2
Корпус разъема DuPont — 2 контакта x1
Инструмент для обжима разъемов DuPont. я использую этот
Сверло 0,8 мм x 1
Провод >22AWG (я использую 18AWG), базовые навыки пайки.

========= Печать и сборка ========

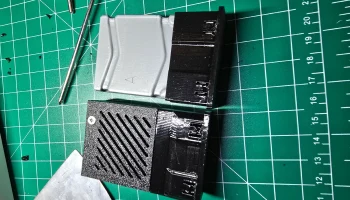

Распечатайте детали из PETG или ABS, при необходимости используйте подставку. Корпус следует распечатать в ориентации модели, портом USB вниз, и вам понадобится использовать поддержку дерева. Обложку следует печатать перфорированной плоской стороной на станине.

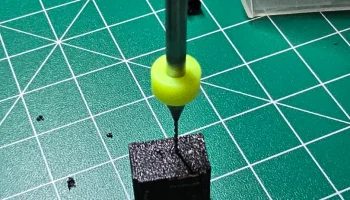

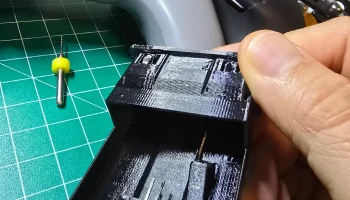

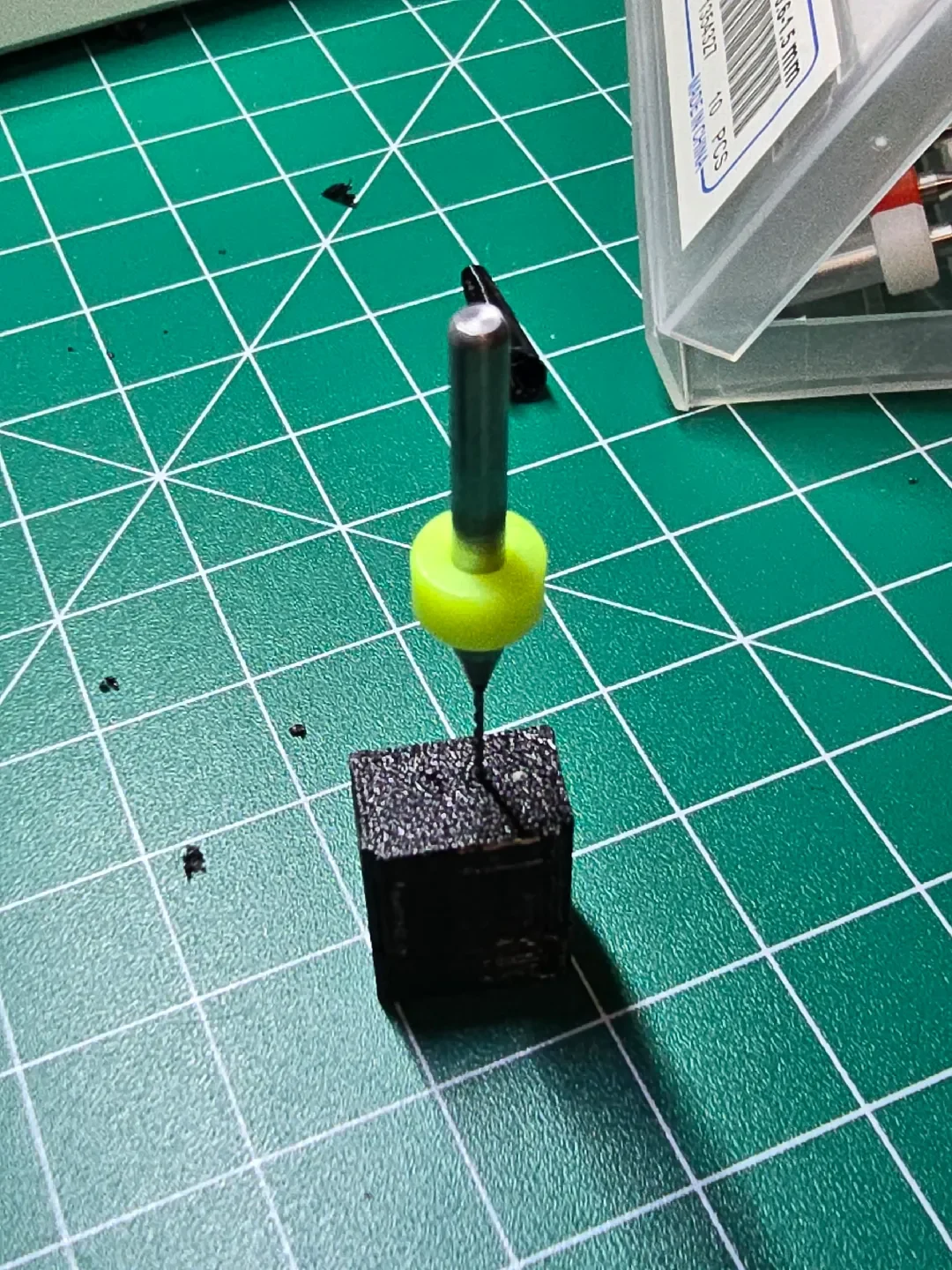

После того, как сокет будет напечатан, отверстие, скорее всего, окажется слишком маленьким для штыревого разъема. Я использую сверло 0,8 мм, чтобы увеличить отверстие для пло��ного прилегания головки штифта — плотная посадка необходима для того, чтобы трение могло надежно удерживать штифт головки на месте.

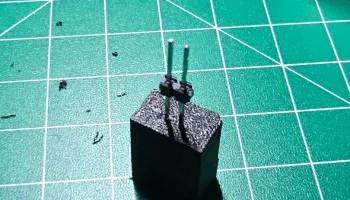

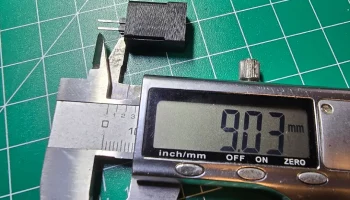

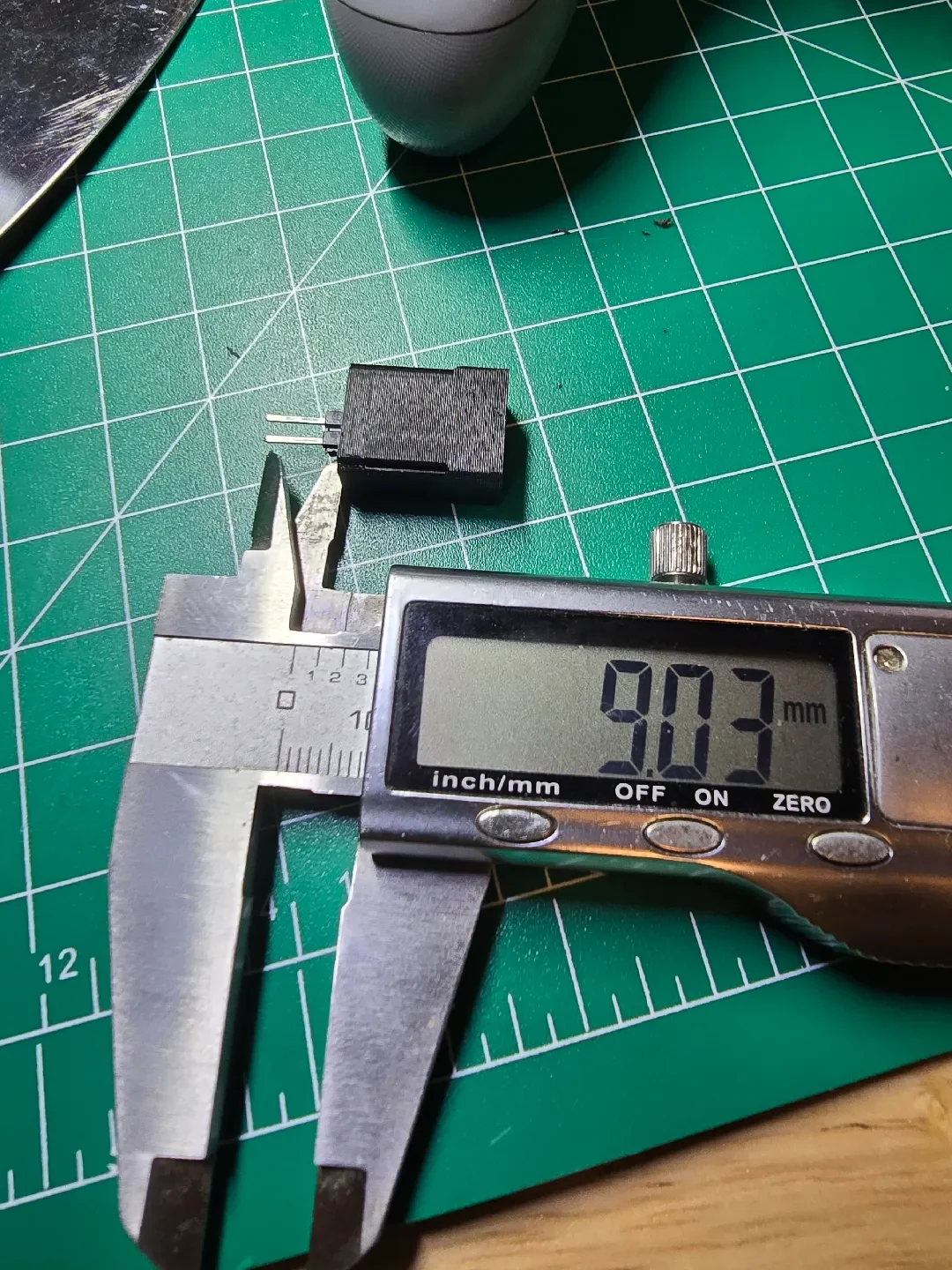

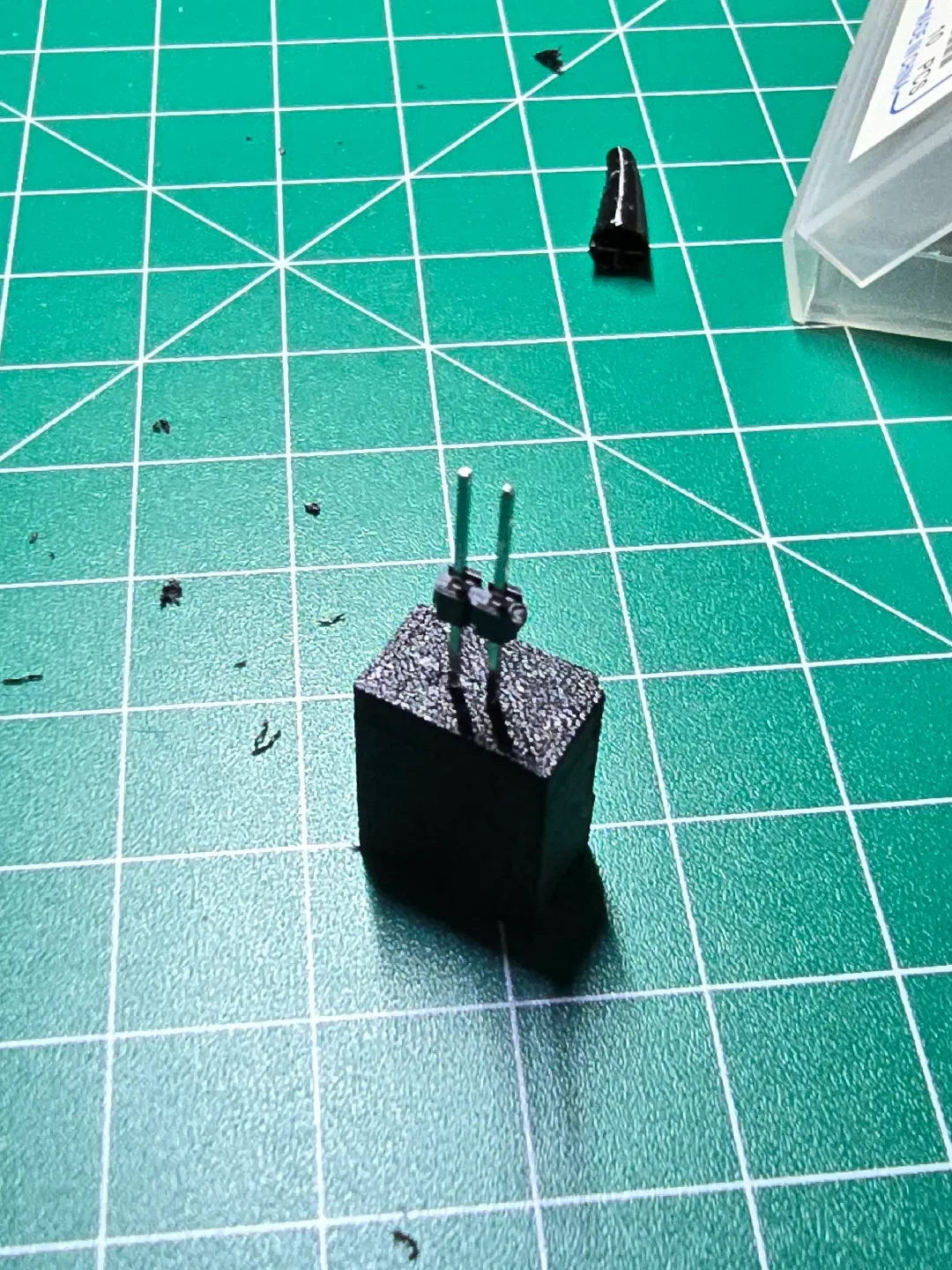

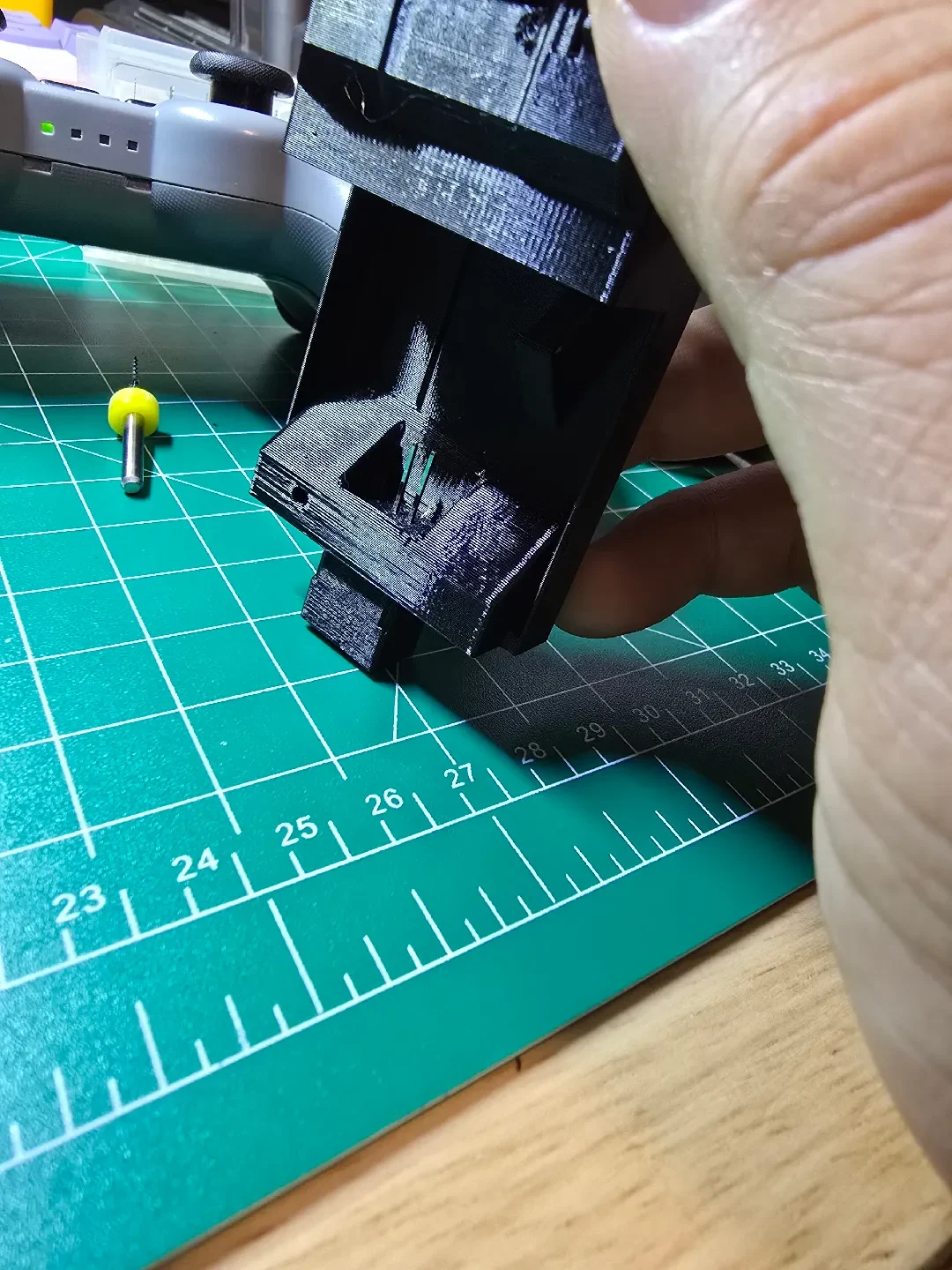

Возьмите 2 штифта и вставьте их в отверстие в гнезде, вставьте его так, чтобы за пределами хвостовой части гнезда осталось около 9 мм.

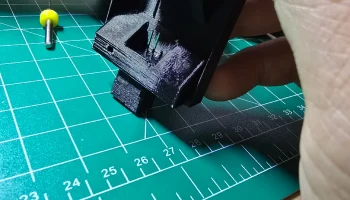

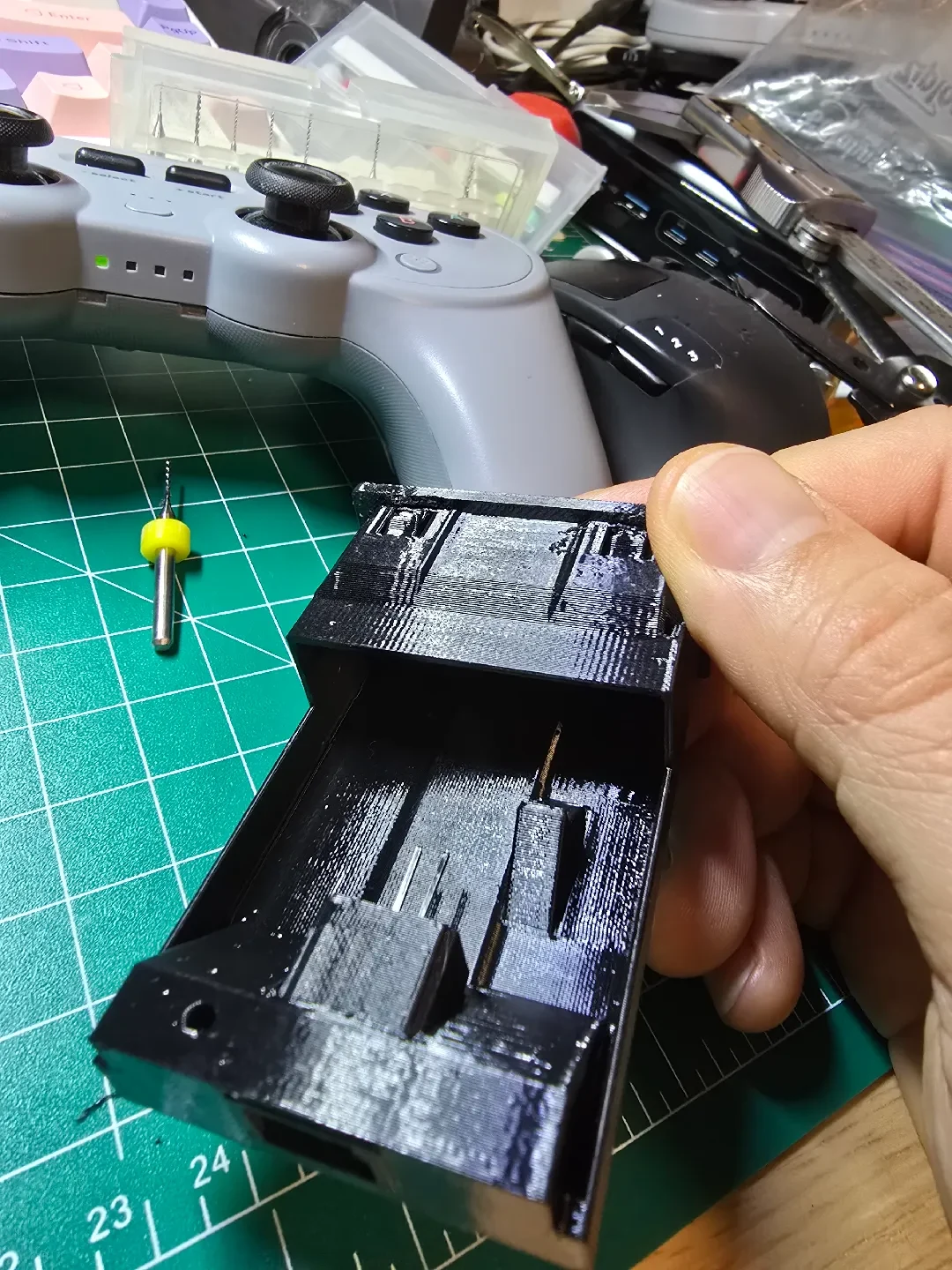

Осторожно вставьте розетку в корпус до тех пор, пока она не окажется заподлицо с корпусом. Это должно обеспечить хорошее трение.

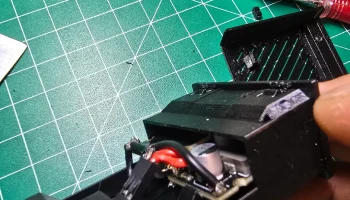

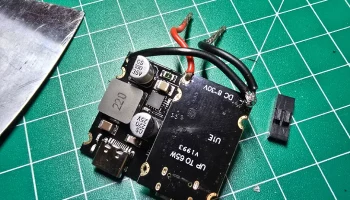

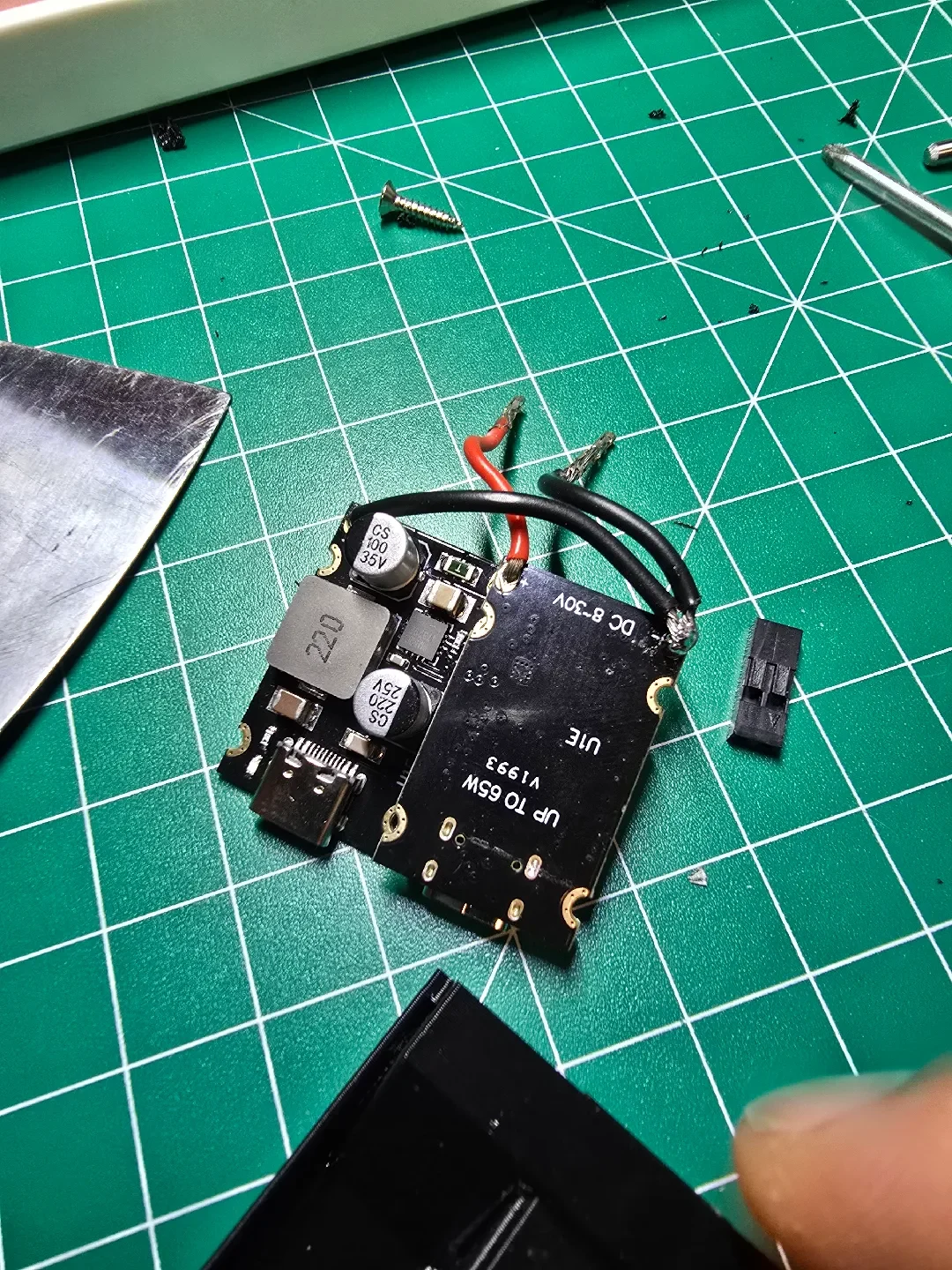

Далее, в зависимости от того, используете ли вы одиночный или двойной порт, припаяйте положительный и отрицательный провод к модулю PD. попробуйте вставить модуль в направляющую в корпусе всухую, используйте это, чтобы узнать, где обрезать провод. вам нужно ровно столько провода, чтобы подключить разъем DuPont и дойти до разъема.

Также убедитесь, что вы используете провода с сопротивлением не менее 22awg. Когда я попробовал это с 26awg (вне машины), температура провода выросла до 60-70c. В конечном итоге мне удалось вставить провод 18AWG в разъем DuPont… этот провод едва достигает 45C, когда я потребляю 3 ампера в течение 20 минут.

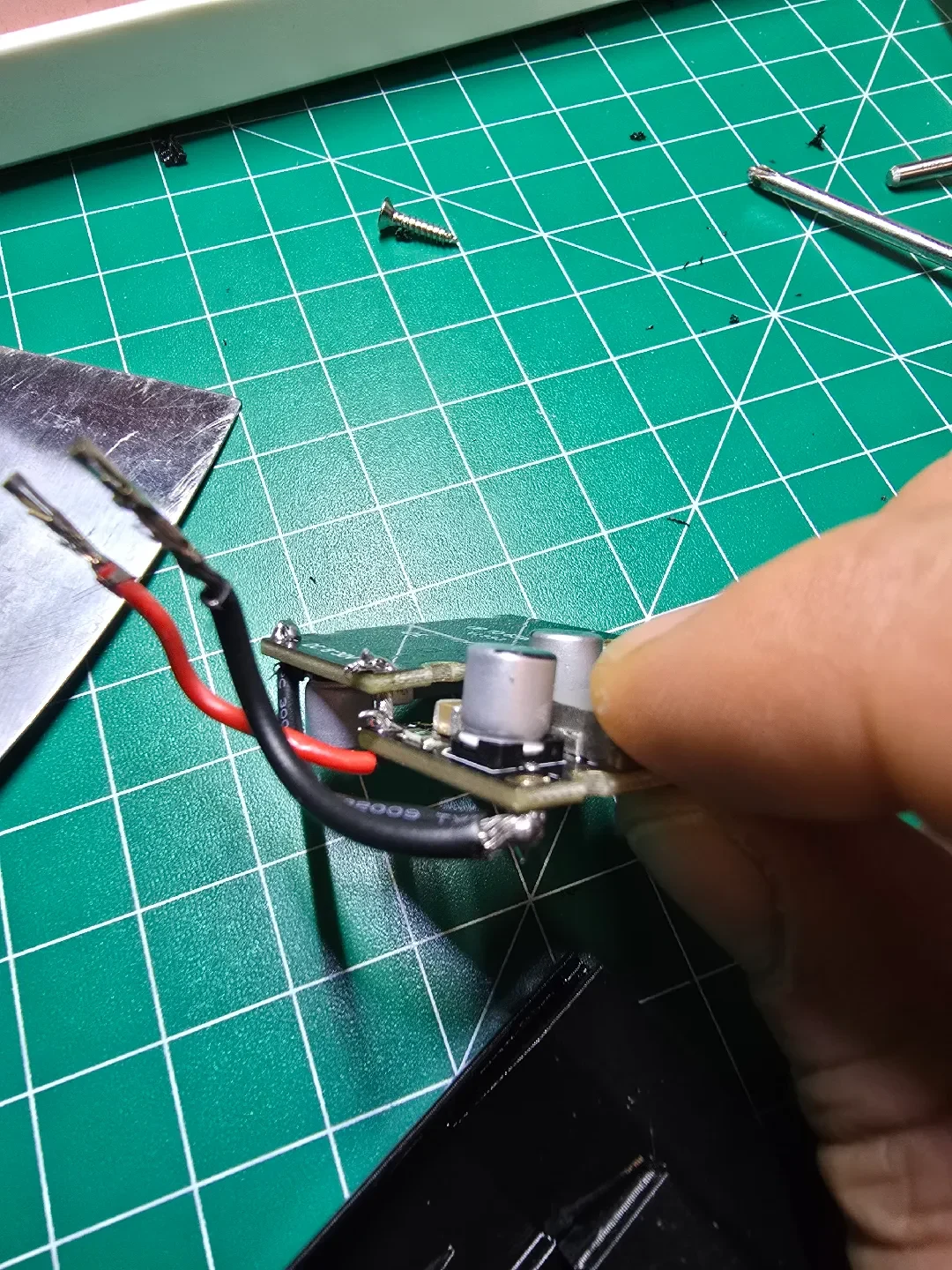

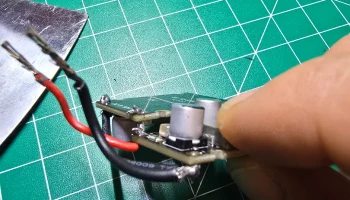

Обожмите гнездовой разъем DuPont на проводе и вставьте положительный и отрицательный разъем в 2-контактный корпус. Положительный провод следует подключать к левой стороне розетки, если смотреть от хвоста к стороне розетки. (не подключайте неправильно! Хотя этот модуль PD должен иметь защиту от обратного напряжения, вы не хотите проверять это на своем автомобиле..)

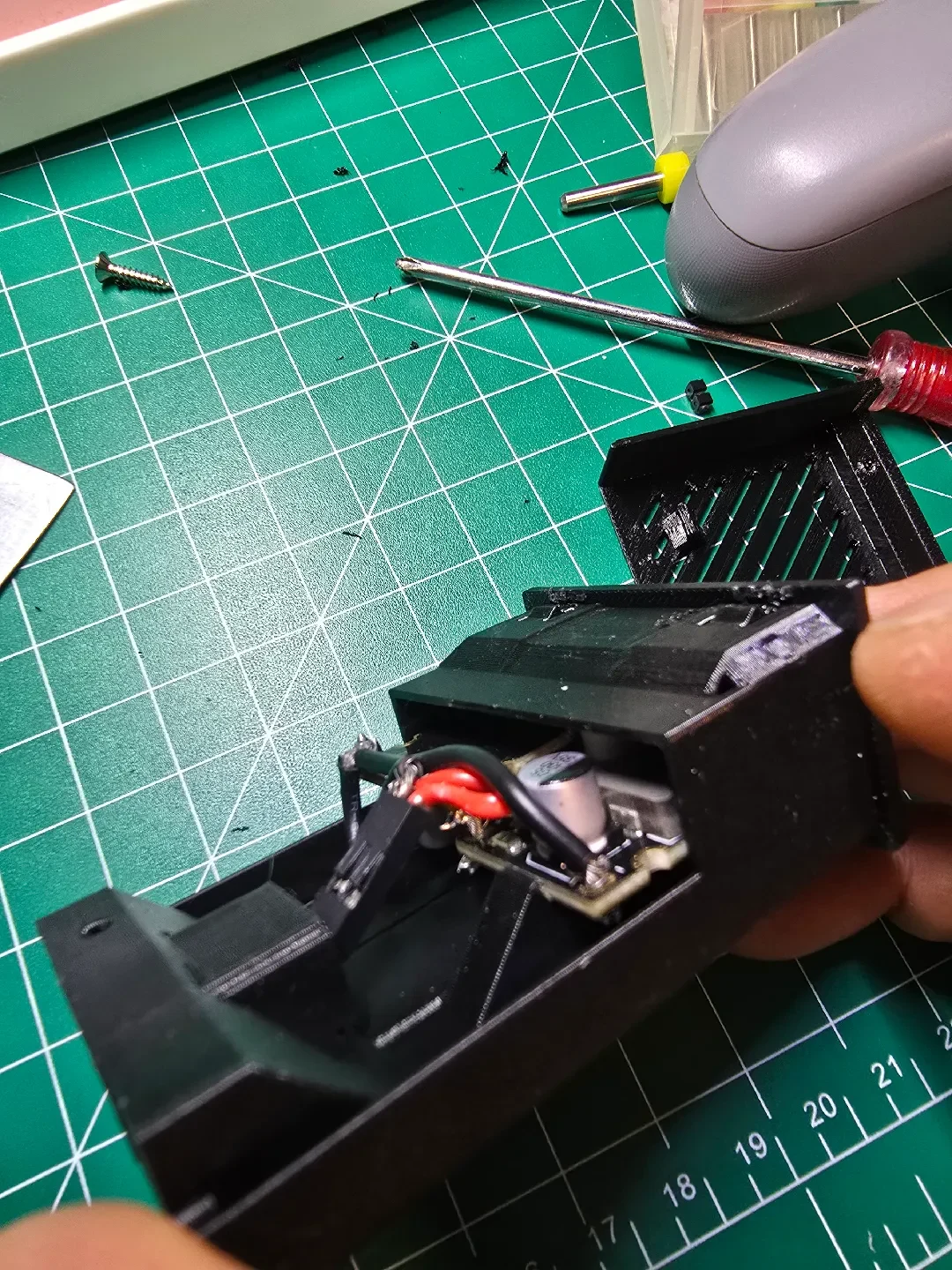

после подключения модуля pd к розетке закройте крышку и с помощью небольшого винта закрепите крышку на корпусе.

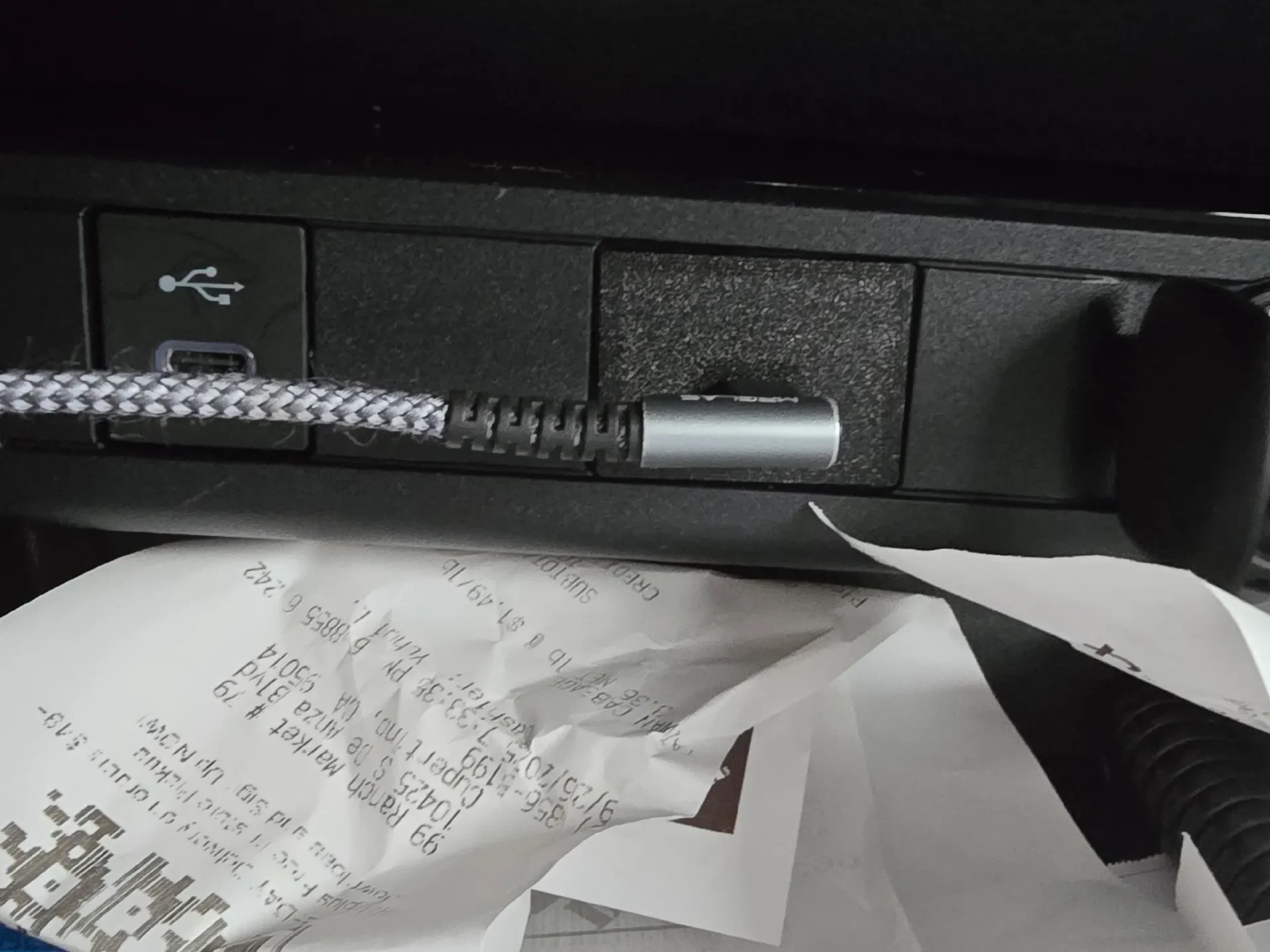

разберите центральную консоль, выньте старый USB-модуль и установите модифицированный. Теперь у вас должен быть USB PD, способный заряжать ваш телефон или планшет на более высокой скорости. Мне удалось зарядить свой телефон на ~25 Вт, и я доволен туристом.

========= Мощность =========

Модуль PD, который я выбрал, не имеет функции повышения мощности, поэтому, хотя это модуль мощностью 65 Вт, при питании автомобиля от 12 до 14 В максимальная потребляемая мощность составляет около 36 Вт при 12 В при 3 А. Хотя этого недостаточно для ноутбука, этого уже должно быть достаточно для большинства телефонов и планшетов.

Поскольку предохранитель для USB2 только
