Детали крепления заднего динамика Toyota Hiace (совместим...

Обзор

Чтобы решить проблему плохого качества звука на задних сиденьях Toyota Hiace, мы спроектировали напечатанную на 3D-принтере деталь для установки динамика Carrozzeria TS-F1040-2 в потолочном пространстве рядом с заводским кондиционером. Эта деталь состоит из опалубки, помогающей точно просверлить отверстия в обшивке потолка, и усиливающей детали, фиксирующей динамик путем крепления гаек к задней части обшивки.

Предыстория и цель

На задних сиденьях Hiace трудно услышать звук, а качество звука заводских динамиков, как правило, неудовлетворительное.

Поэтому мы улучшили качество звука, установив динамик TS-F1040-2 в потолок.
Однако заводские клипсы крепления оказались недостаточно прочными, а двухточечное крепление к потолку было неустойчивым.

Чтобы решить эту проблему, мы напечатали на 3D-принтере специальную деталь, обеспечивающую точное позиционирование и прочное крепление.

Особенности детали

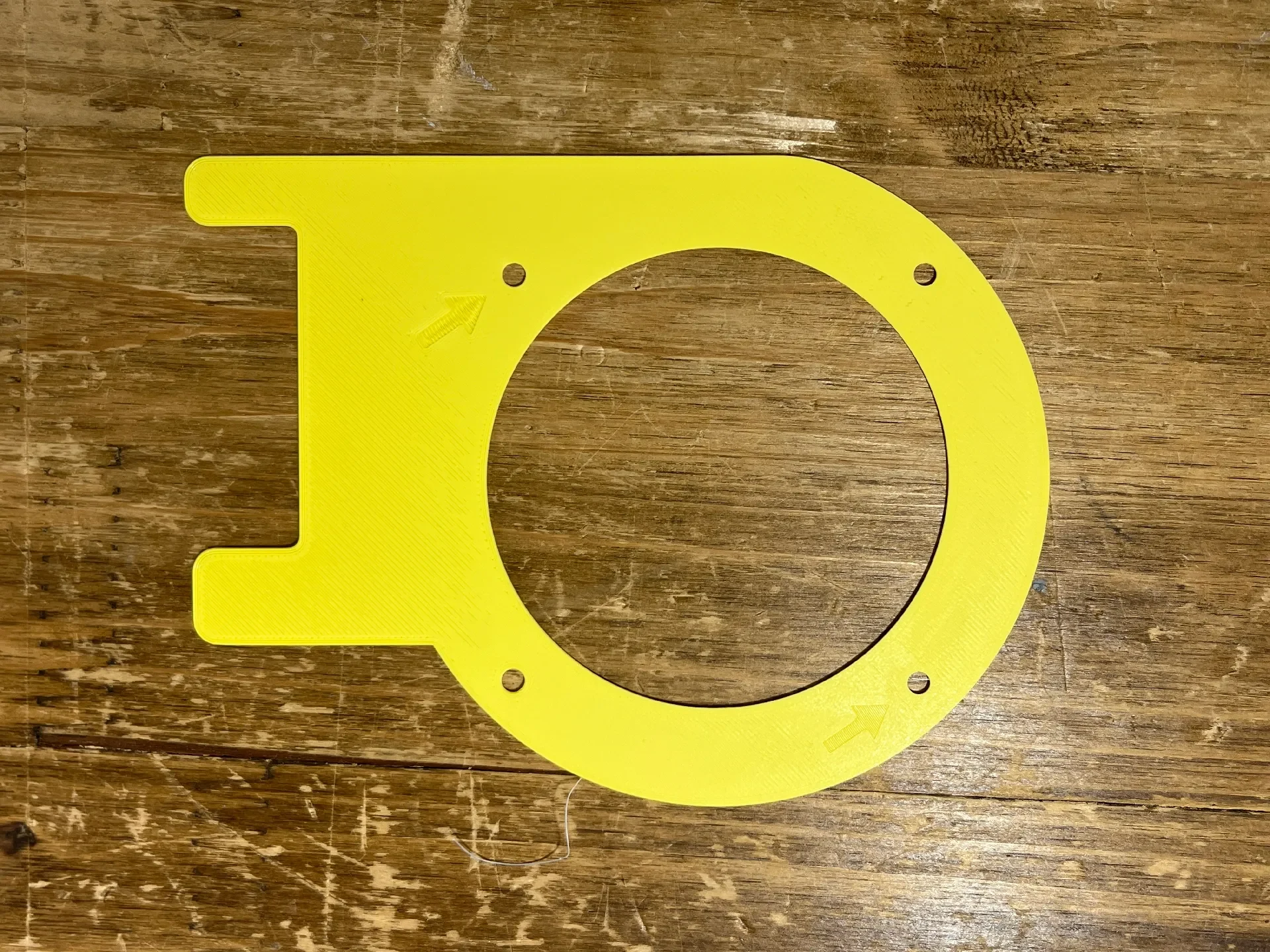

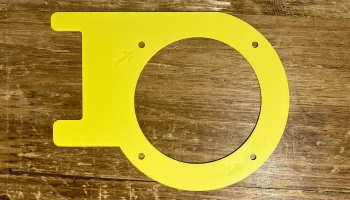

Форма для выреза

Руководство по правильной установке динамика TS-F1040-2 в потолочную обшивку. Симметричный дизайн позволяет переворачивать его для использования как на левой, так и на правой стороне. Отверстия для винтов расположены в левом верхнем и правом нижнем углу. Предусмотрено четыре отверстия с учетом положения отверстий при переворачивании динамика. Стрелка (напечатанные данные с углублением 0,2 мм) расположена спереди, чтобы указать, какое отверстие использовать.

Рекомендуется: Покраска опалубки облегчает различие между левыми и правыми отверстиями и предотвращает ошибки при монтаже.

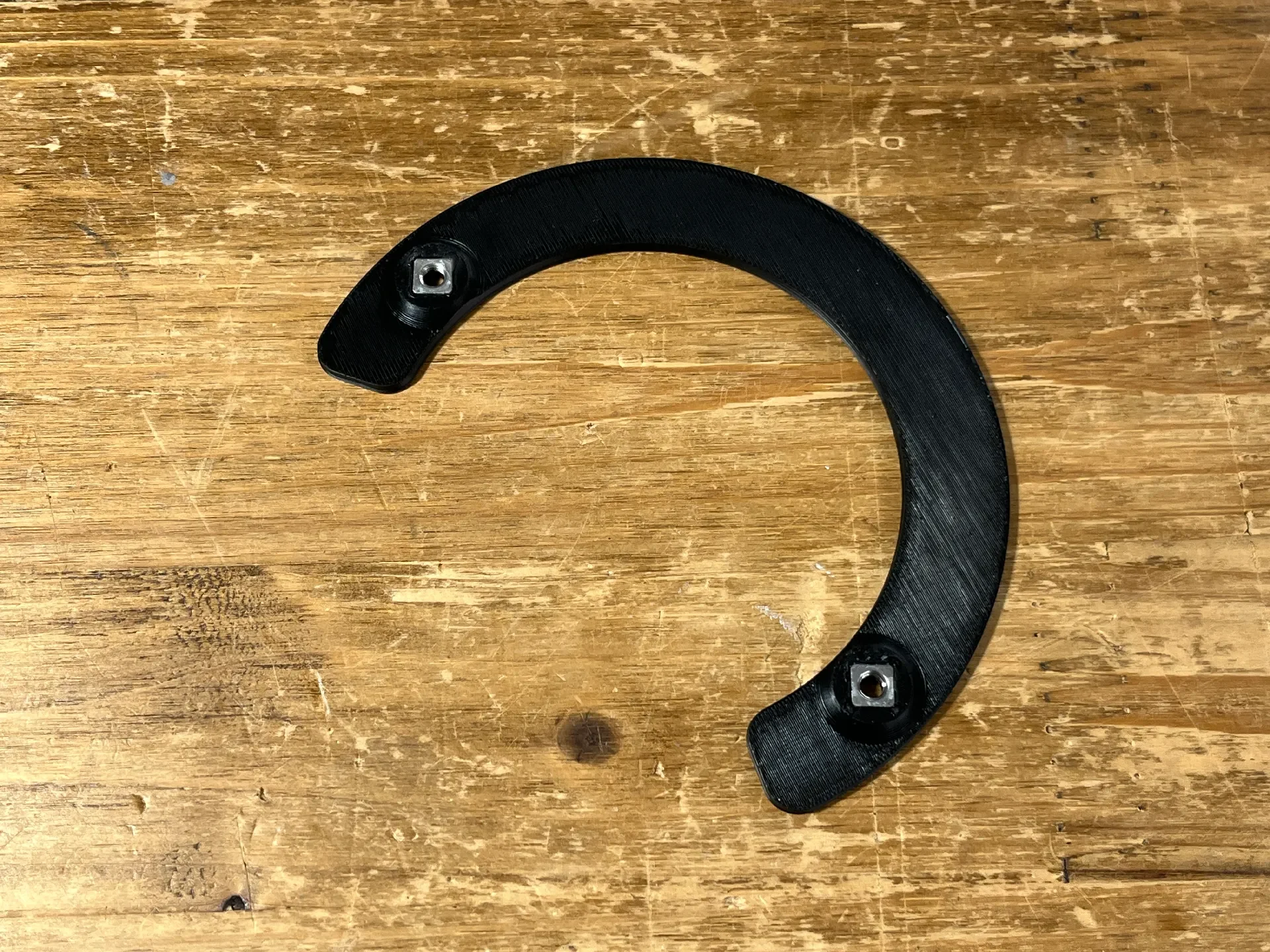

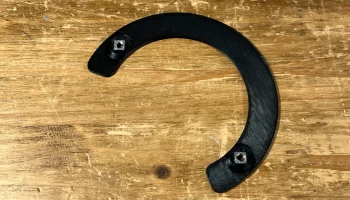

Усиливающие детали для крепления гайки

Эти детали, установленные на нижней стороне внутренней отделки, надежно удерживают гайки M5, удерживая динамик на месте.
Компенсируя слабость оригинальных фиксаторов, болт и гайка-кнопка М5 фиксируют динамик, обеспечивая устойчивость даже при вибрациях и покачиваниях во время движения.
Обеспечивает более надежную альтернативу оригинальным клипам.

Совместимые динамики

Карроццерия TS-F1040-2

спецификация
Болты с полукруглой головкой M5 12-15 мм: 4 шт.
Гайки M5: 4 или квадратные гайки M5: 4
Мгновенный клей Клей
Маскирующая лента
Настройки печати
Форма для выреза

Материал: ПЛА
Высота слоя: 0,2 мм
Поддерживает: Нет

Арматурные детали

Материал: АБС
Высота слоя: 0,2 мм
Периметр: 4
Верхний, нижний слой: 4
Инфил: 30%
Поддерживает: Нет

Как использовать
Проверьте стрелки на опалубке и правильно их закрасьте.
Установите гайки М5 на усиливающие детали. Зафиксируйте гайки в углублениях деталей клеем (рекомендуется эпоксидный или прочный моментальный клей), чтобы гайки не расшатались во время установки.

С помощью опалубки разметьте на облицовке потолка отверстия для крепления динамиков и аккуратно вырежьте их.

Подключите проводку динамика и проверьте работу динамика.
Перед установкой динамиков поместите усилива��щие детали за облицовку и временно закрепите их к облицовке болтами с пуговицами М5, чтобы обеспечить их надежное крепление. Закрепите усиливающие детали и заднюю часть облицовки клейкой лентой, чтобы они не смещались при полной фиксации.

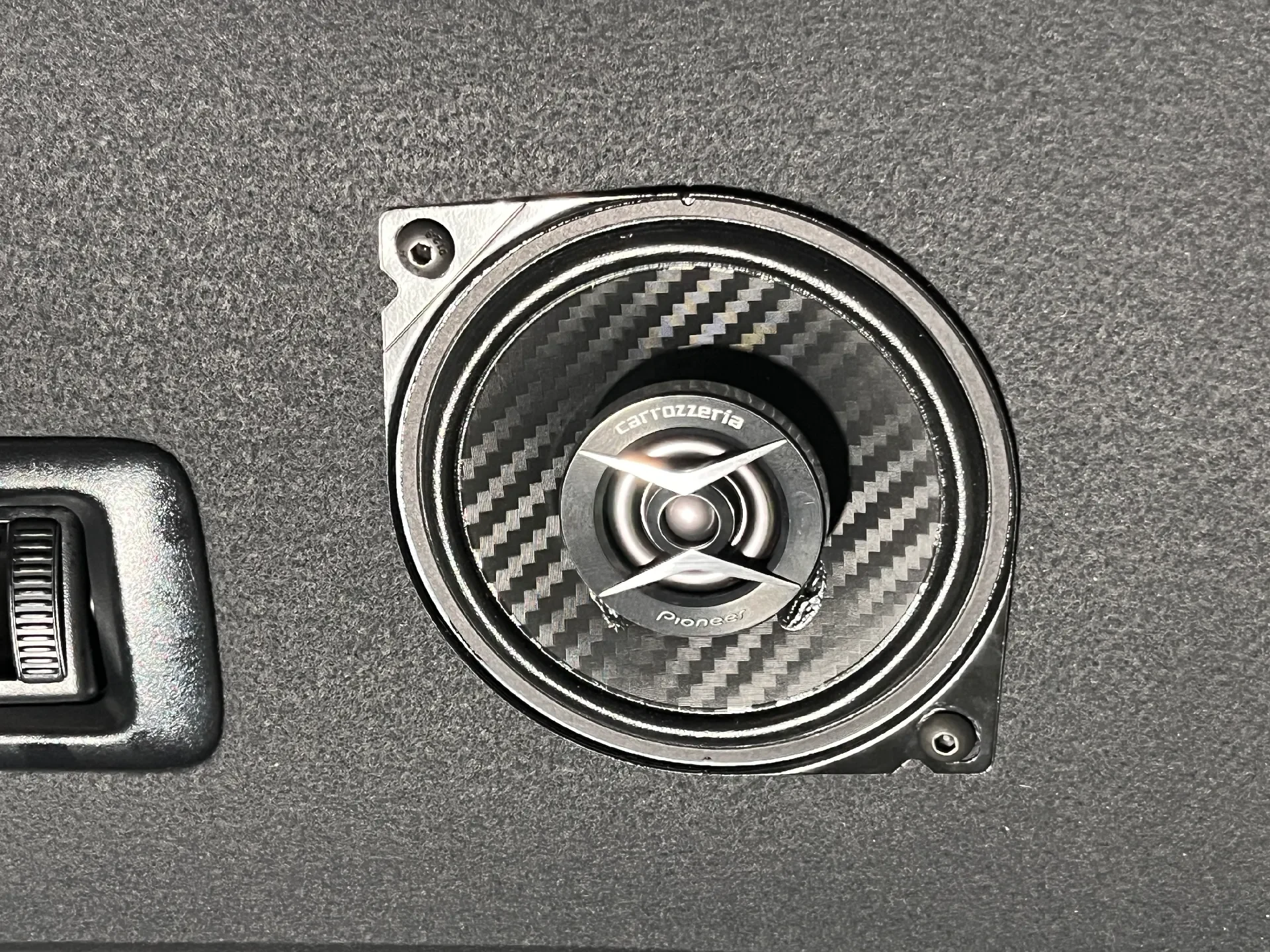

Совместите динамик TS-F1040-2 с деталью и закрепите его болтами-кнопками M5.

Важные уведомления

Перед установкой проверьте внутреннюю отделку автомобиля и структуру проводки.
Сверлите осторожно, чтобы не повредить другие компоненты автомобиля.
Перед установкой убедитесь в прочности детали, напечатанной на 3D-принтере.
При использовании клея или ленты работайте в хорошо проветриваемом помещении и следуйте инструкциям.
Используйте на свой страх и риск!
