Toyota MR2 SW20 и AW11 [1984-1999] рычаг переключения пер...

О дизайне

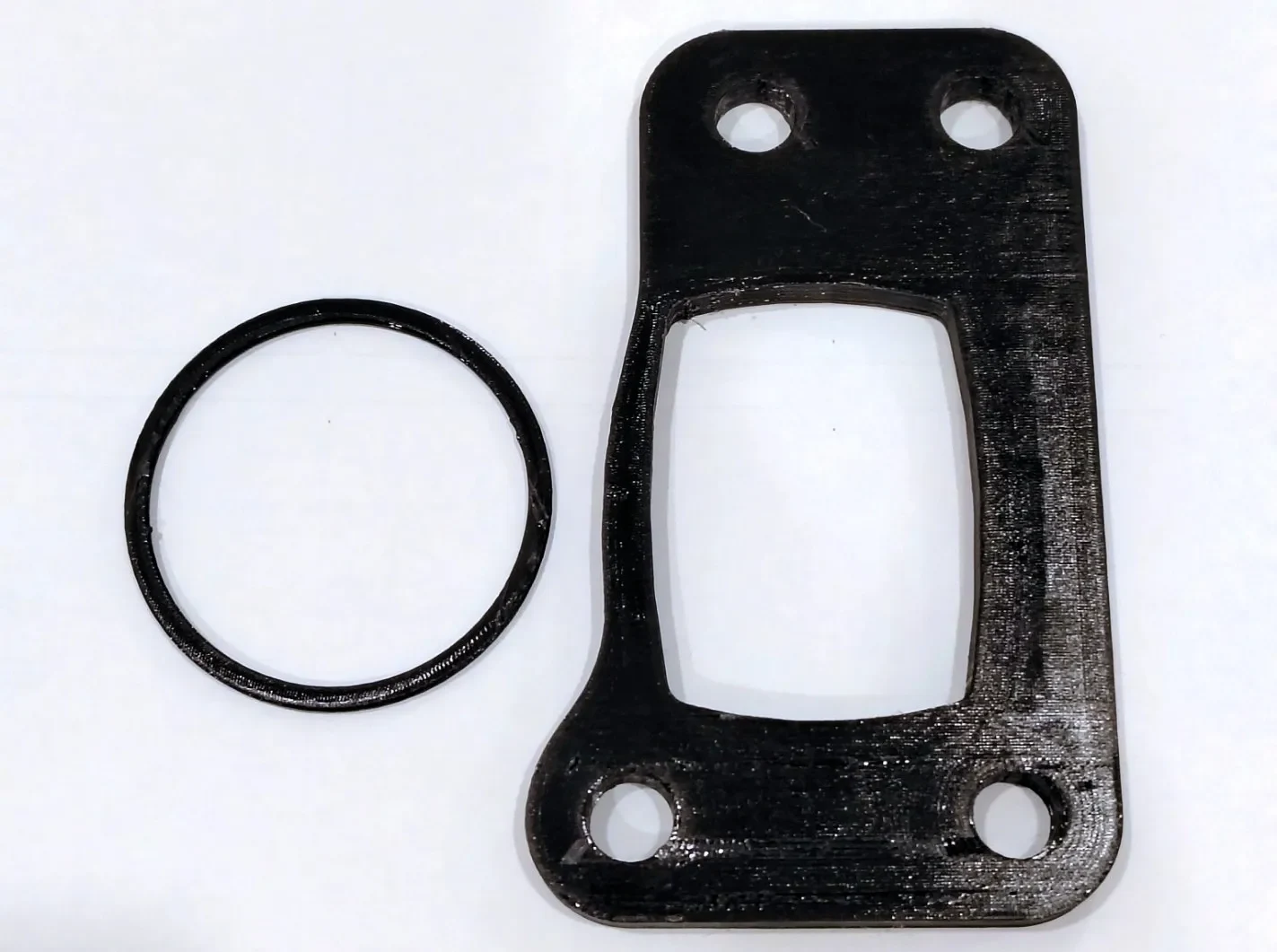

Эта откидная пластина сочетает в себе особенности пластины B&M (круглое отверстие) и различных типовых откидных пластин (с прямоугольным отверстием), что приводит к продолговатой форме. Такой подход сводит к минимуму риск помех при использовании переключателей, коробок передач и длин тросов переключения передач разной длины. Опорную пластину OEM-переключателя можно модифицировать с помощью соответствующего инструмента Dremel. Существует два варианта откидной пластины:

Стандартная модель требует полной разборки переключателя для установки.

Сквозная модель имеет зазор для прохождения вала переключения передач (нет необходимости снимать ручку или тросы)

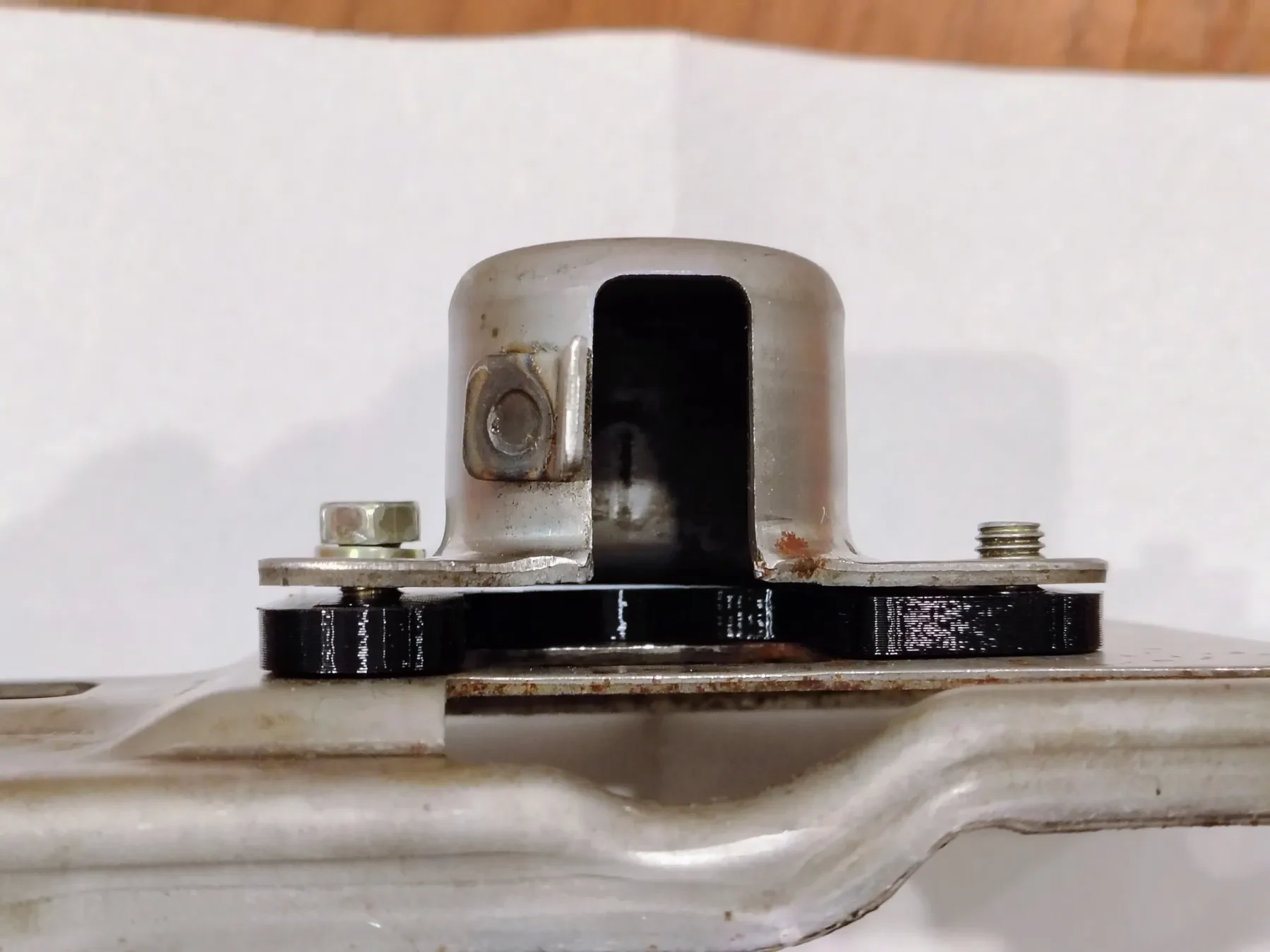

Откидная пластина .stl имеет толщину 6 мм, что аналогично обычным пластинам толщиной 1/4 дюйма (6,35 мм), доступным на eBay. Подойдет толщина до 9,5 мм, но на некоторых автомобилях может потребоваться удаление слоя звукопоглощающего материала:

Для ~9,5 мм требуются четыре болта/шайбы M8 x 25 мм (мелкая резьба).

Для ~6 мм требуются два болта/шайбы M8 x 25 мм, хотя два болта OEM можно использовать повторно.

Дополнительная прокладка чашки переключателя передач

OEM-переключатели SW20 Gen2 и более поздних версий (1993+) включают в себя прокладку (деталь Toyota 90564-37019), которая находится над удерживающей пружиной чашки переключателя. Вы можете добавить эту деталь на старые переключатели, чтобы пружина не дребезжала.

Опциональные твердые втулки основания рычага переключения передач

Распечатайте 8 из них, чтобы заменить старую изношенную резиновую втулку/опору, чтобы рычаг переключения передач стал немного более прочным.

Советы по установке

Руководство по установке деталей Superklasse Shifter (https://archive.is/KM1EA)

Как привести в порядок селектор передач (https://archive.is/vAjma)

Советы по печати

Как правило, подобные детали следует изготавливать из алюминия, делрина или полиэтилена высокой плотности с использованием лазерной резки или станка с ЧПУ с использованием файлов .dxf. Для 3D-печати FDM включены файлы .stl, и следующие настройки будут работать и должны быть достаточно надежными:

Подходит PETG, ABS или ASA (предп��чтительно PA11/нейлон, смесь ПК, PP-CF, PETG-CF)

6+ периметров

4+ верхних/нижних слоя

50% адаптивное кубическое заполнение или подобное
