Toyota 4Runner 5-го поколения - крепления динамиков на пр...

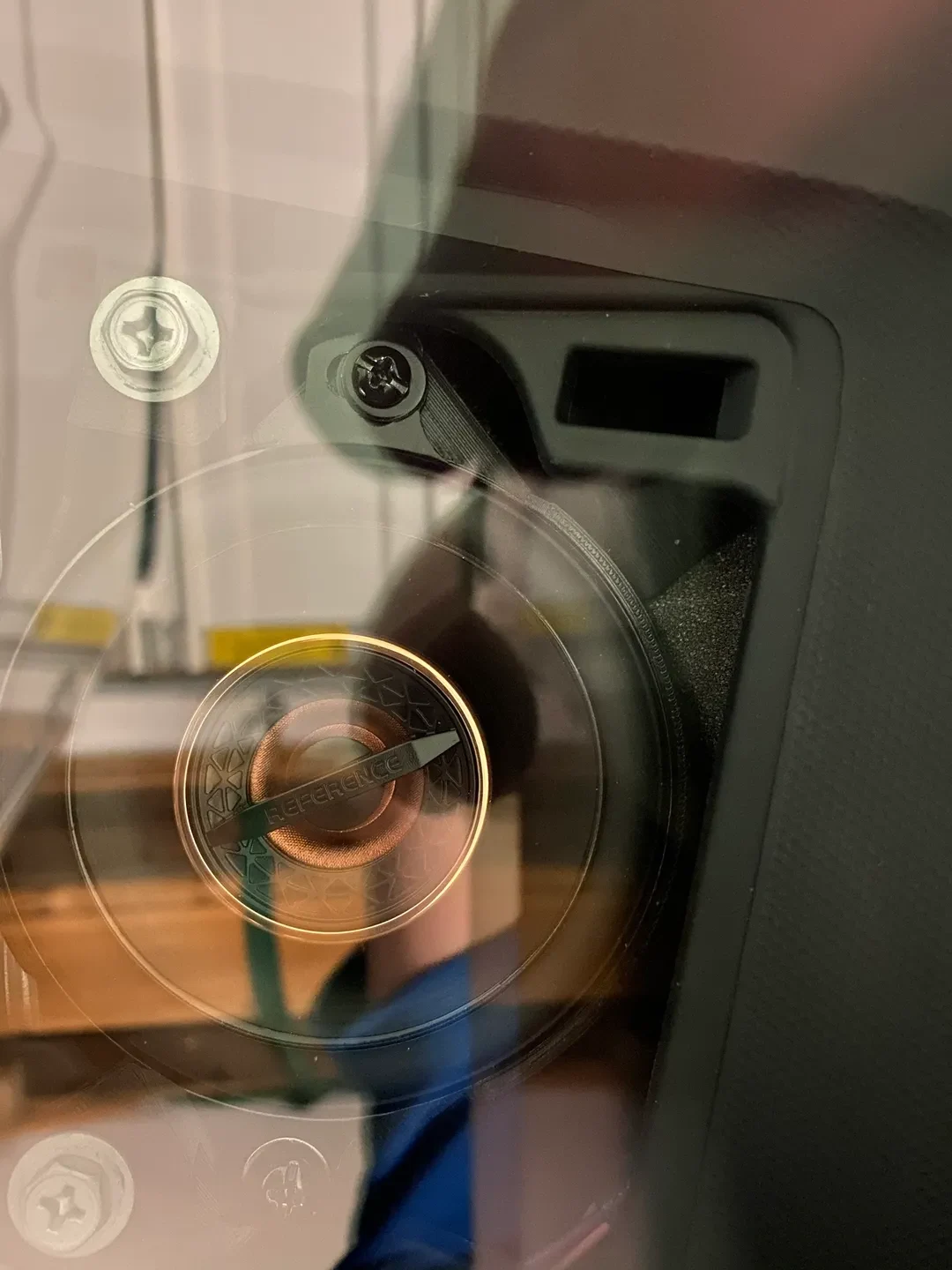

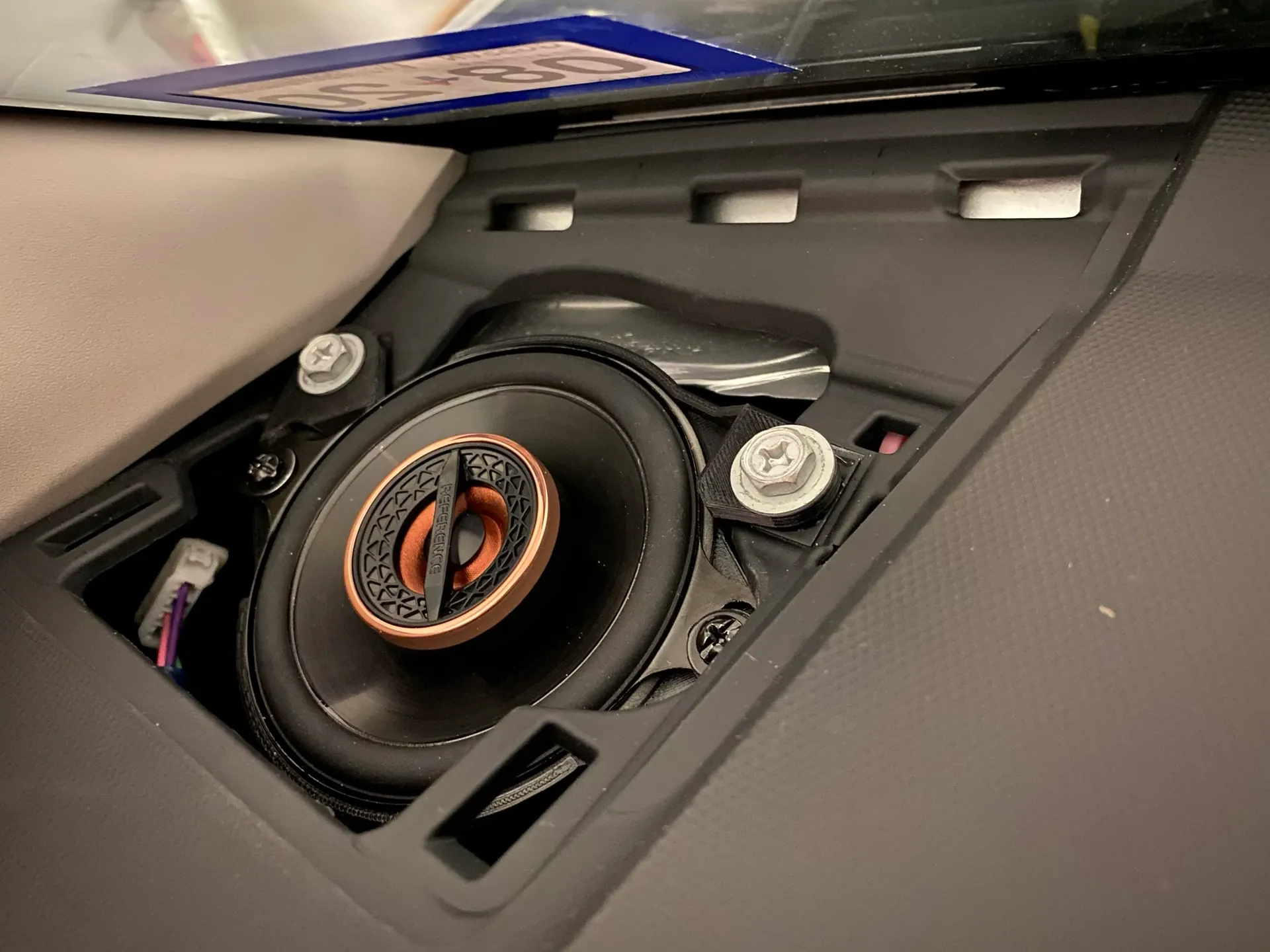

Эти крепления позволяют заменить штатные динамики приборной панели на 3,5-дюймовые динамики вторичного рынка.

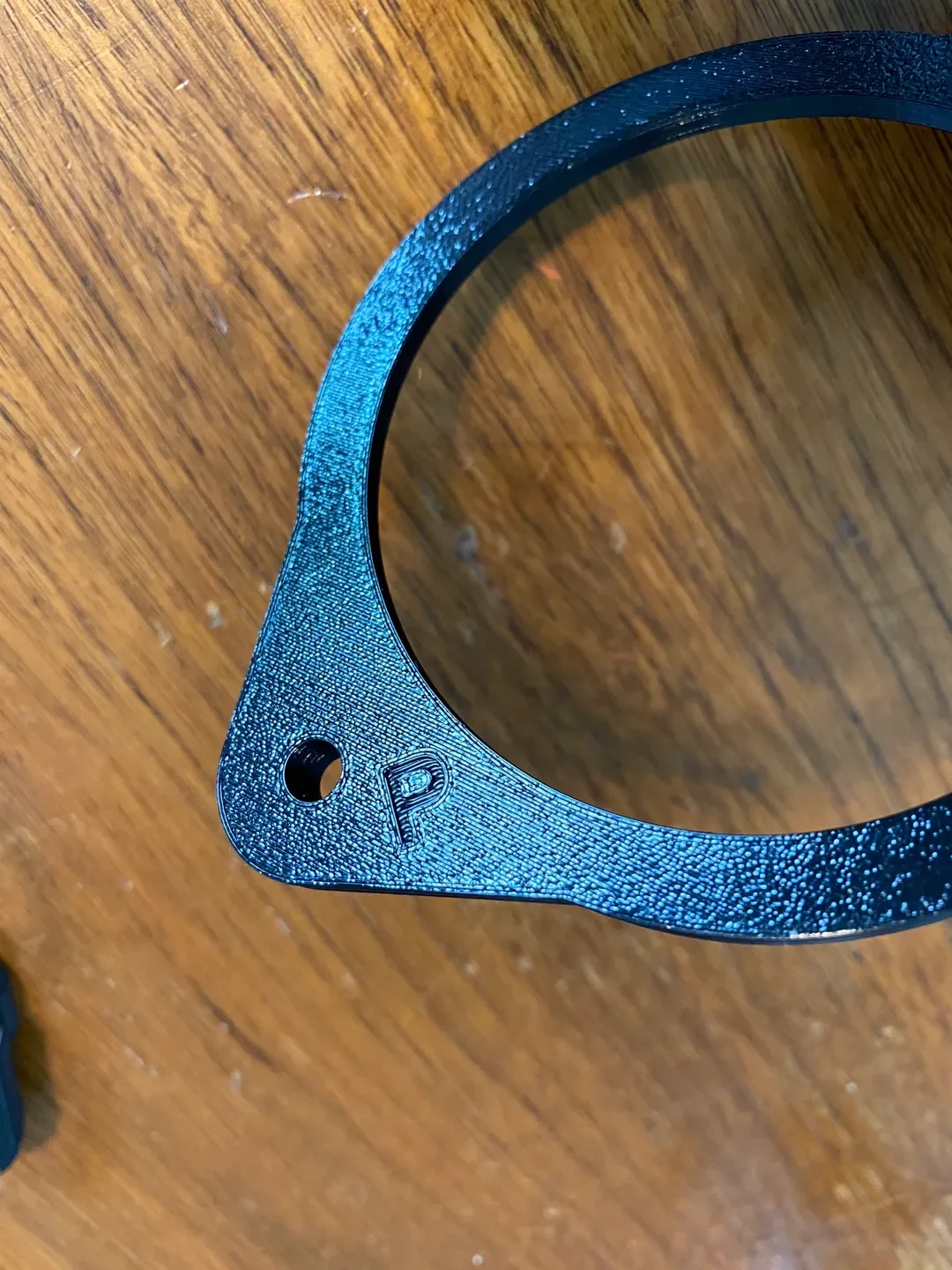

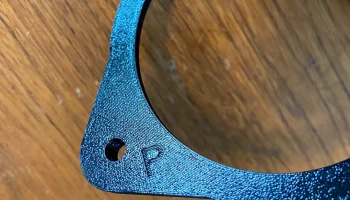

Я разработал их на базе 3,5-дюймового динамика Infinity Reference REF-3022cfx — сравните характеристики вашего динамика с этими, чтобы узнать, подойдет ли крепление для вашего приложения. Диаметр монтажных отверстий в этих креплениях составляет 76,5 мм, а максимальный внешний диаметр динамика — 89 мм. Я включил файл STEP, если вы хотите сделать ремикс/модификацию для своих динами��ов.

Стоит упомянуть, что штатные крепежные винты можно повторно использовать во всех местах, за исключением внутреннего винта со стороны пассажира — я обнаружил, что винт из листового металла № 10 x 1 дюйм с шайбой является приемлемой заменой.

Отверстия для винтов для самих динамиков имеют диаметр 3,5 мм, что позволяет стандартному крепежному винту №8 самостоятельно врезаться в пластик.

Распечатать инструкции

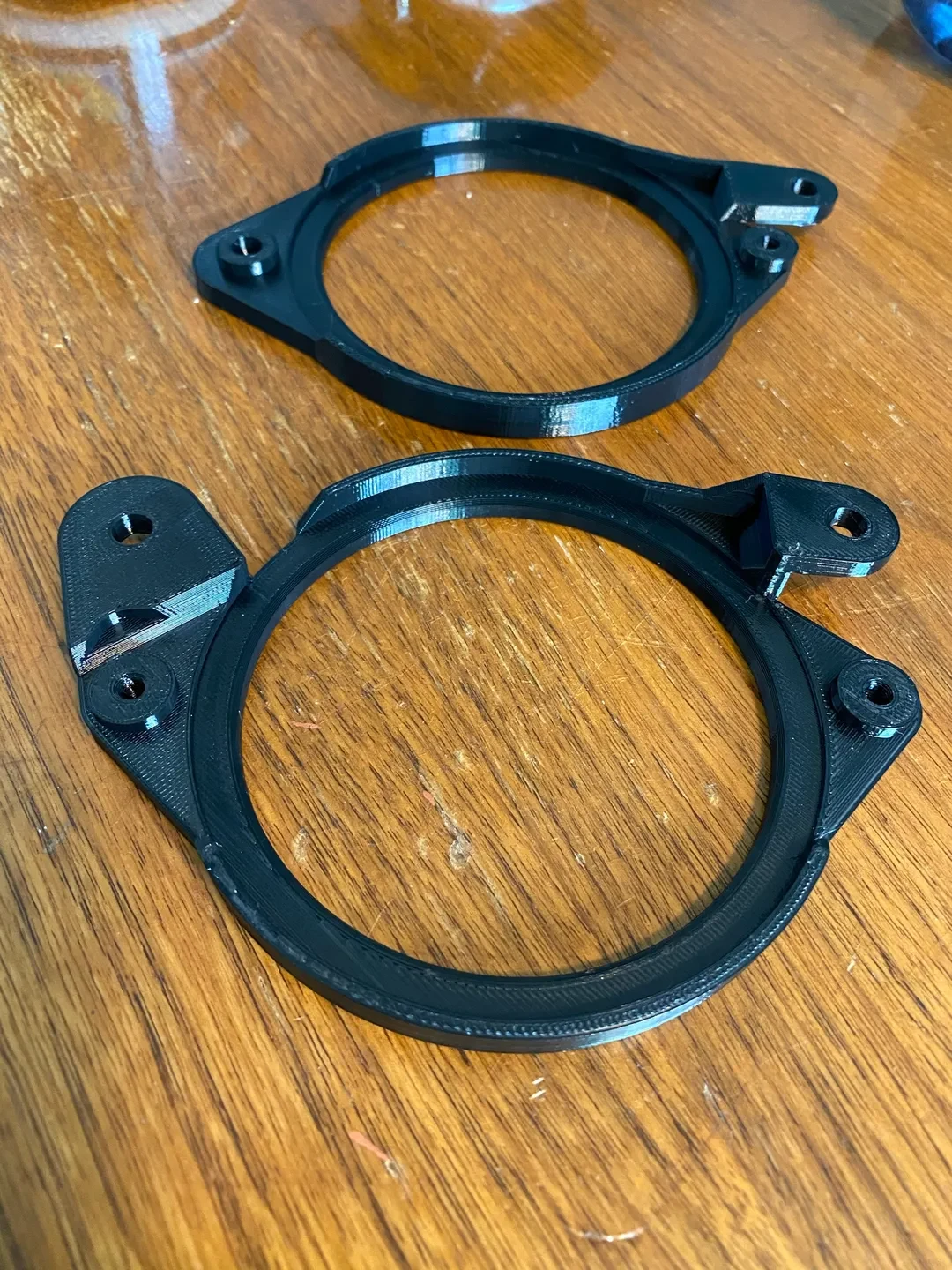

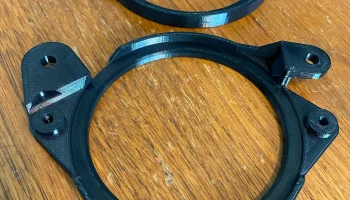

Распечатайте нижнюю часть крепления на рабочей пластине — под выступающие монтажные выступы потребуются опоры. Используйте PETG, ABS и т. д. из-за термостойкости.
