Поплавок уровня стеклоочистителя Toyota Tacoma Gen 1........

tl;dr: Это файл нового поплавка датчика уровня стеклоочистителей для Toyota Tacoma 1-го поколения. Полное пошаговое описание ниже.

Вам понадобится нить ASA и 2 магнита (2х5 мм).

Как починить сломанный датчик жидкости стеклоочистителя в Tacoma 1-го поколения

Шаг 1. Снимите бачок омывающей жидкости.

Из-под автомобиля отсоединяем шланг от насоса омывателя и разъем к жгуту. Затем можно отсоединить 4 болта, удерживающие его на месте. Затем сверху вам нужно поднять бак и нажать на две пластиковые защелки, и вы сможете снять бак снизу.

Шаг 2. Вытащите датчик

Снимите разъем с насоса омывателя, а затем снимите датчик уровня со дна бака. Дайте ему быструю очистку.

Шаг 3. Стендовое испытание датчика

Начните с подключения мультиметра к двум проводам, идущим от датчика (красному и черному), и настройте измерительный прибор на непрерывность. Затем переверните датчик: когда он перевернут, он не должен издавать звуковой сигнал. Это позволяет нам понять, что проблема в поплавке, а не в самом датчике.

Шаг 4. Проверка поплавка на стенде
Теперь, чтобы проверить поплавок, вырежьте в дне пластикового стаканчика отверстие размером с датчик, просуньте в него датчик и наполните стакан водой. Если он подает звуковой сигнал, мы знаем, что проблема в поплавке.

Шаг 5: Откройте датчик

В верхней части датчика есть небольшая пластиковая заглушка, удерживающая его вместе. Отрежьте его, и теперь вы можете снять верхнюю часть и старый поплавок.

Шаг 6: Просверлите больше отверстий сверху (необязательно).

Сняв верхнюю часть, вы можете увидеть, что с завода есть три отверстия, но также есть отметки для еще трех. Возьмите дрель и просверлите еще три маленьких отверстия.

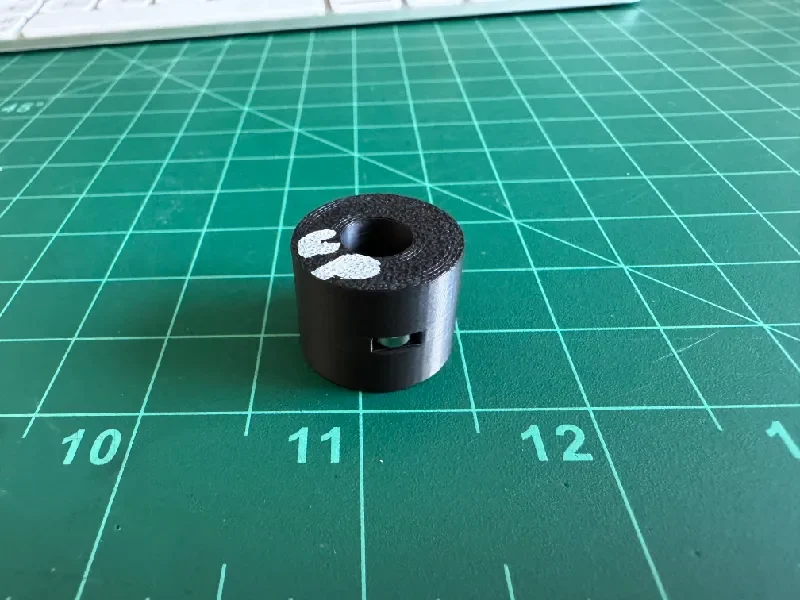

Шаг 7: Распечатайте новый поплавок

Используя предоставленный файл, напечатайте новое число с плавающей запятой. Настройки следующие:

Материал: АСА

Стен: 3

Заполнение: 5%

Высота слоя: 0,16

Шаг 8: Установите магниты

Вам также понадобятся два небольших неодимовых магнита (5 х 2 мм). Отметьте столбы и установите их в одинаковом положении. Они должны просто встать на место, но вы можете добавить суперклей, чтобы они не расшатались.

Важно: Обязательно проверьте новый поплавок с помощью мультиметра. Если полюса магнита направлены неправильно, датчик не будет работать. Затем вы можете отметить верхнюю часть нового поплавка перед его установкой.

Шаг 9. Соберите датчик.

Поставьте новый поплавок на место, наденьте крышку и размягчите пластик сверху зажигалкой. Затем я несколько раз нажимаю на него отверткой, чтобы снова закрыть.

Шаг 10: Переустановите и протестируйте

Установите датчик обратно в бачок, переустановите резервуар в грузовик, залейте его — и наслаждайтесь работающим датчиком уровня омывателя и светом.
