Замена автомобильного зажима

Обзор

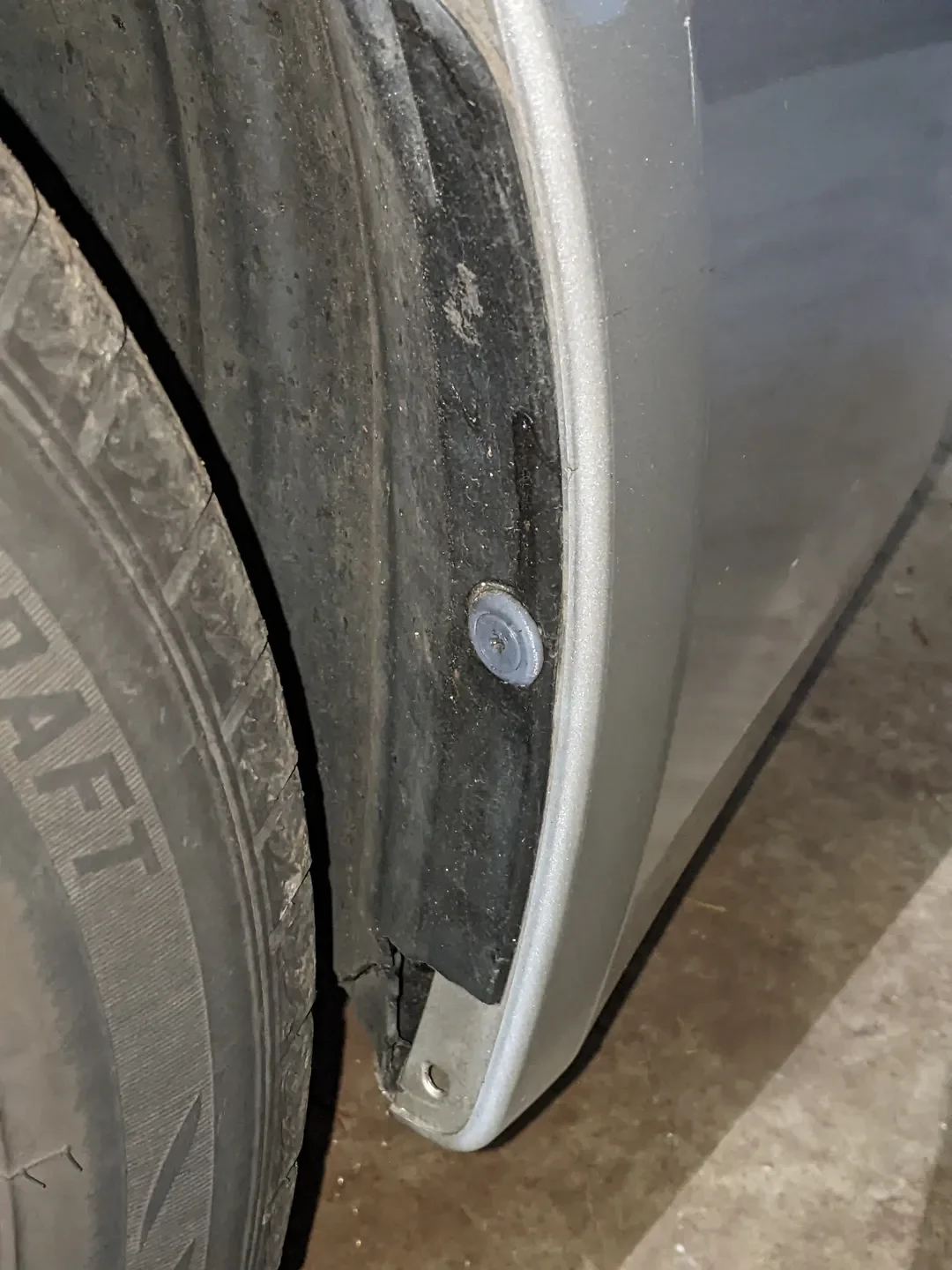

В моем Subaru не хватало нескольких зажимов, удерживающих панели кузова, и мне пришла в голову блестящая идея: почему бы не распечатать свои собственные. После некоторого поиска существующих моделей я нашел несколько, но не был полностью доволен парой вариантов, которые я тестировал напечатанными, особенно их прочностью и допусками. Помня об этом опыте, я запустился в Onshape и нарисовал их, чтобы решить проблемы, с которыми я столкнулся в предыдущих попытках, и несколько прототипов позже имели дизайн, кот��рый я представляю вам сегодня!

Они созданы по образцу штатных зажимов панели кузова Subaru: 909130067 — Фиксатор подкрылка. Зажим для брызговика поддона пола — оригинальная деталь Subaru

Варианты

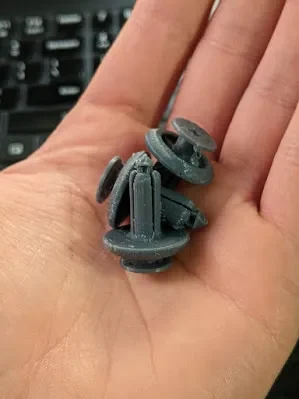

Я нарисовал зажимы двух диаметров (7 мм и 8 мм), потому что именно их мне нужно было заменить на моем Subaru. Кроме того, существует «короткая» и «длинная» версия каждой модели.

По моим оценкам, «короткие» подходят для панелей общей толщиной примерно до 5 мм. Я использовал его для крепления панелей кузова к брызговикам и тому подобному. «Длинный» на 5 мм длиннее, чем «короткий», поэтому здесь, вероятно, будет хорошей оценкой до 10 мм.

Для каждого варианта существует уникальный «базовый» и «пин-файл», поэтому обязательно загрузите/распечатайте подходящую пару!

Направления
Исходные файлы

Я нарисовал это в Onshape. Я новичок в этой конкретной программе, поэтому она очень плохо параметризована, и у меня фактически есть совершенно отдельный файл для каждого варианта.

Исходный файл клипа размером 8 мм
Исходный файл клипа диаметром 7 мм.

Печать

Булавку можно напечатать вертикально, как и следовало ожидать. Никаких опор не требуется.

База сложнее. Я рекомендую печатать их боком для максимальной прочности вдоль оси изгиба. Это делает опоры более сложными, но и зажимы более прочными.

Я также советую использовать дополнительные периметры, чтобы сделать базовый компонент сплошн��м, а затем установить заполнение на ноль.

Поддерживает

Мои рекомендации:

Зазоры между деталями слишком малы, чтобы можно было извлечь пользу из органических опор; обычные сетчатые/плотно прилегающие опоры обеспечивают гораздо лучшую поддержку. Просто подрежьте штифты ножом x-acto или лезвием бритвы, чтобы отделить опоры от объекта.
Нанесите краску на опоры в нижней части штифтов, как показано (до 45 градусов). См. предоставленные файлы 3mf для примера поддержки рисования.
