AW11 Багажники на крышу

Детали печати:

Передний рычаг x2 — принт на боковой стороне с опорами
Передняя крышка x2
Задняя проставка x4
Задний верх x2
Заднее дно x2
Передняя ножка x2 — ТПУ

Детали 1-5 можно напечатать вашей любимой термостойкой нитью. Я использовал PA6-CF и добился хороших результатов.

Часть 6 предназначена для печати на гибкой нити, такой как ТПУ.

Другие необходимые детали:

Болт M6x20 с цилиндрической головкой — 2 шт.
Болт с головкой M6x14 — x8
Болт M6x 40 с цилиндрической головкой — 4 шт.
Профиль багажника на крышу 30х25мм 3 метра
M6 Заклепка-гайка x2

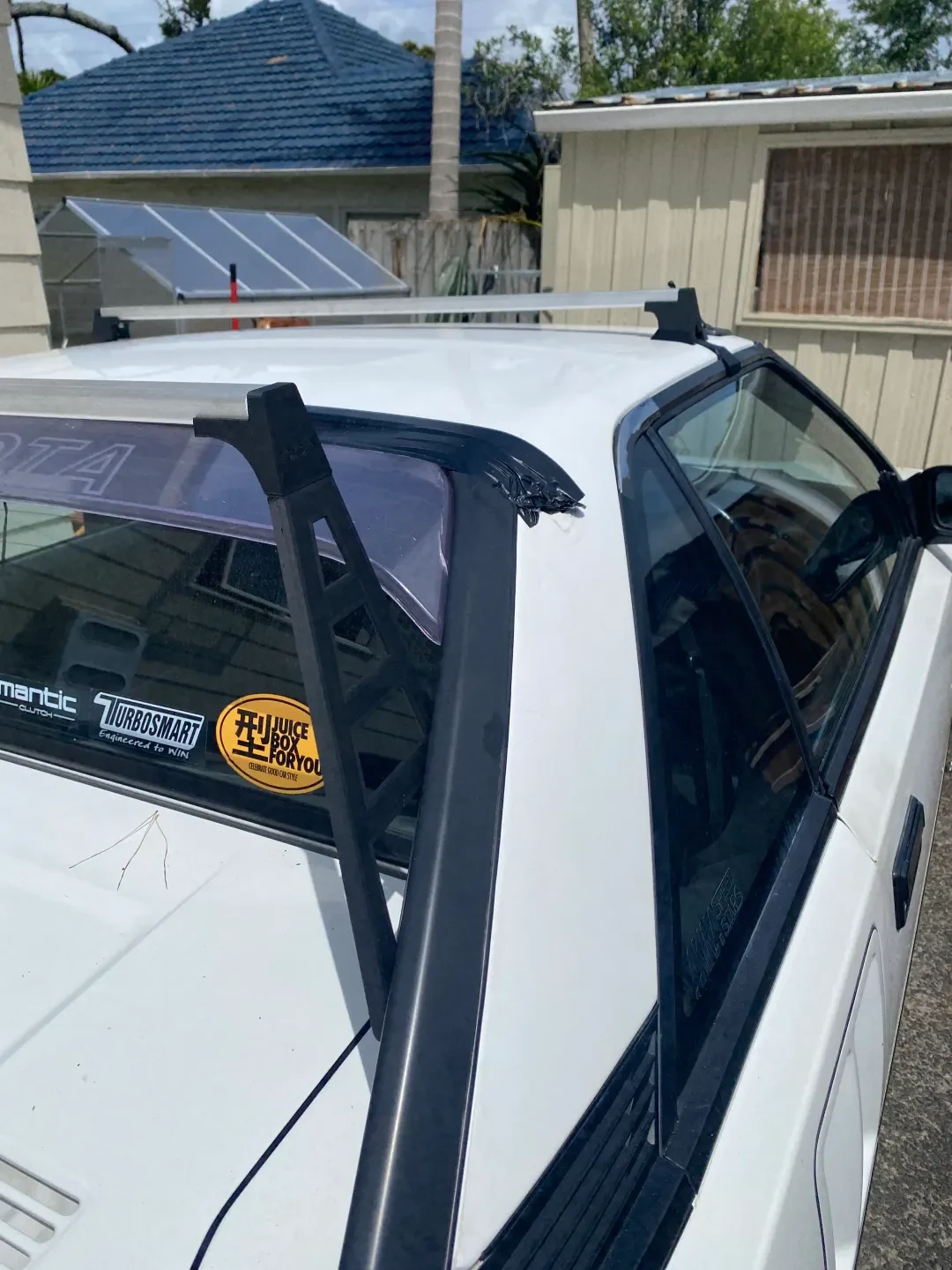

Нарежьте резьбу в отверстиях задней верхней части и прикрепите заднюю нижнюю часть к задней части с помощью болтов с головкой диаметром 14 мм. Выверните болты из задней обшивки и вставьте проставку, используйте болты 40 мм, чтобы закрепить заднюю нижнюю часть через проставку к обшивке. Нарежьте резьбу в отверстии в передней крышке, используйте болты 20 мм, чтобы закрепить передний рычаг, и затяните болты на месте.

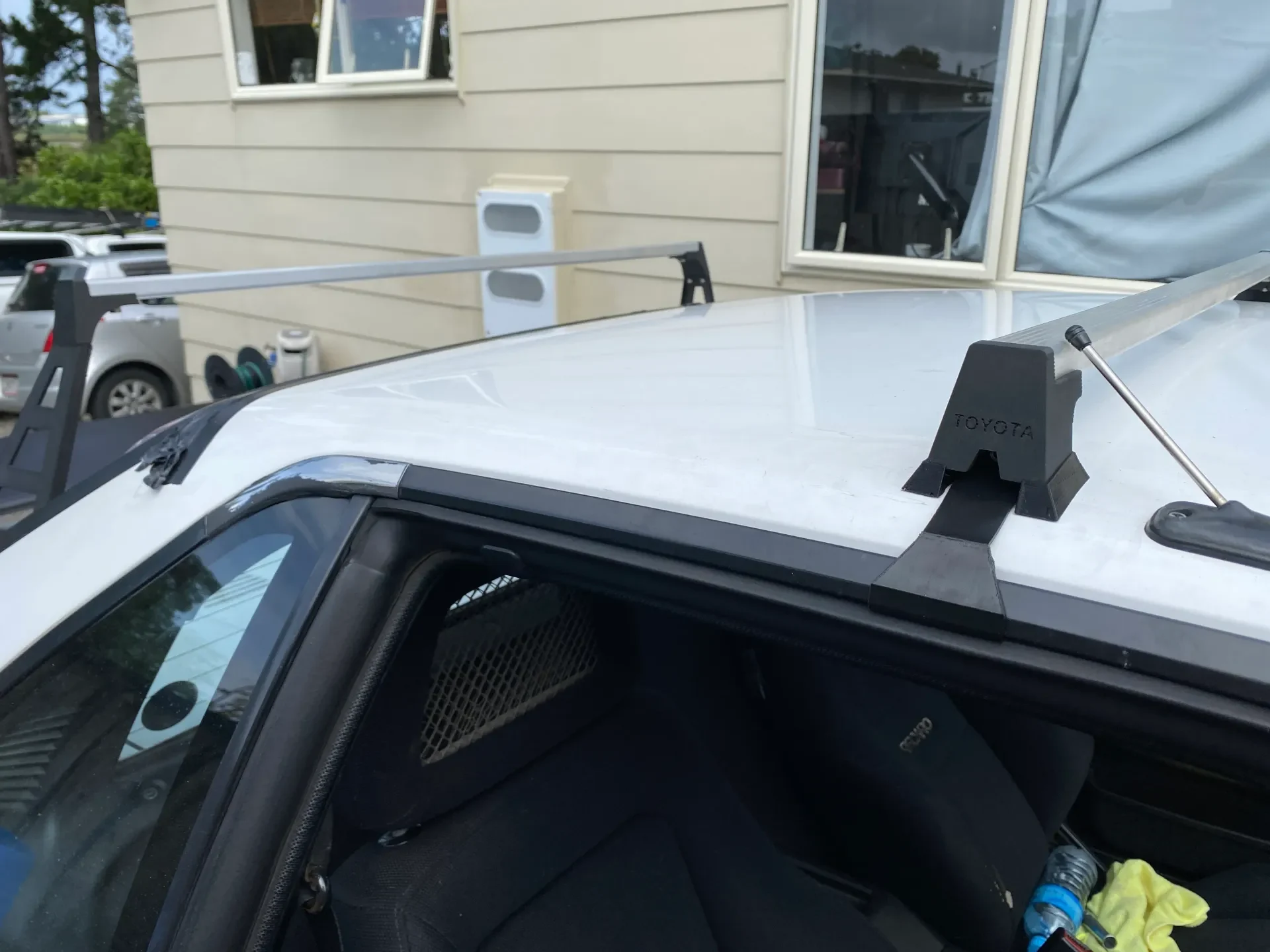

Отрежьте профиль багажника на крыше по размеру, используя переднюю крышку в качестве направляющего отверстия, и установите на место заклепку M6, закрепите болтами 20 мм. Подходит и напряжение.
