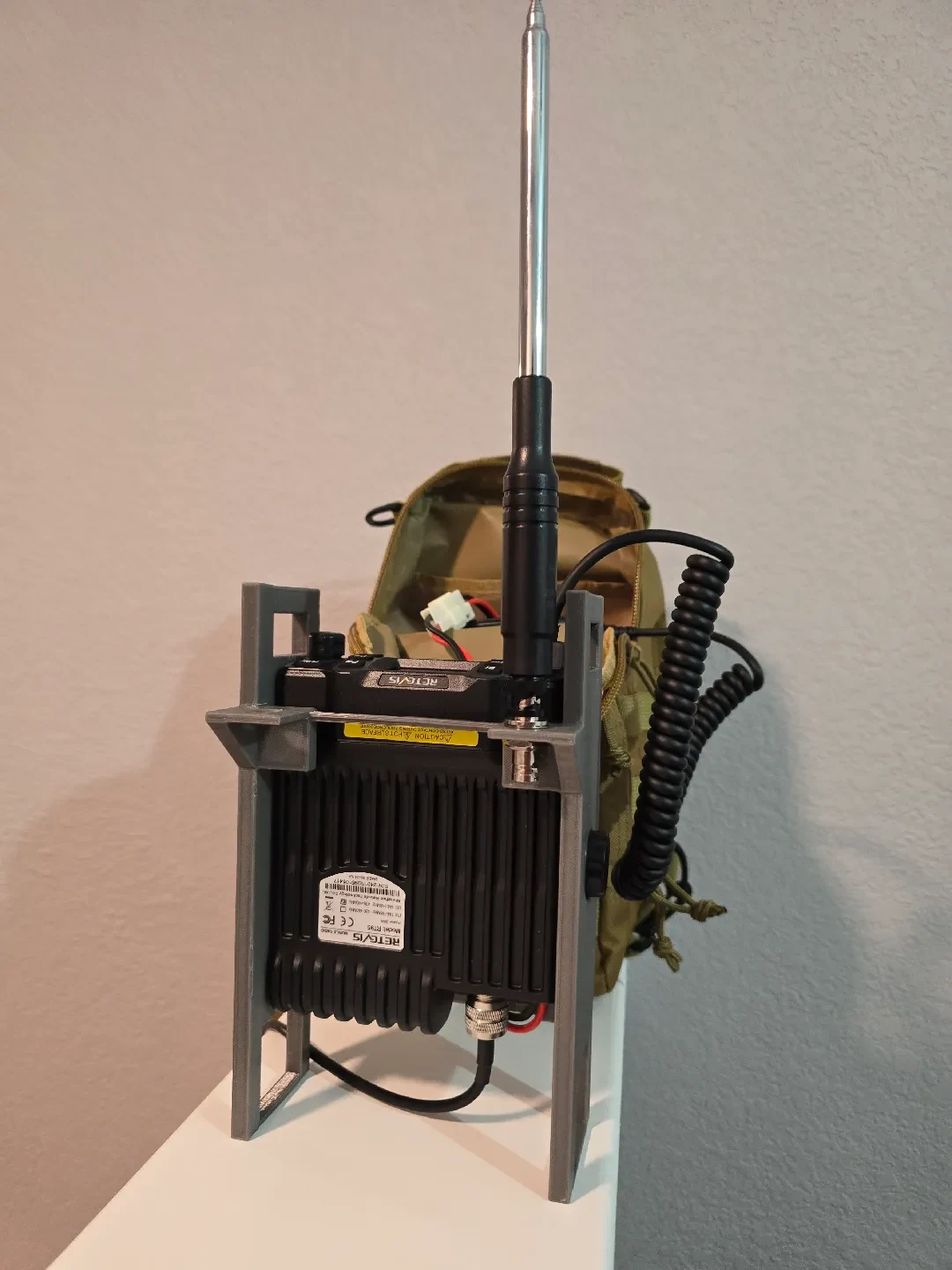

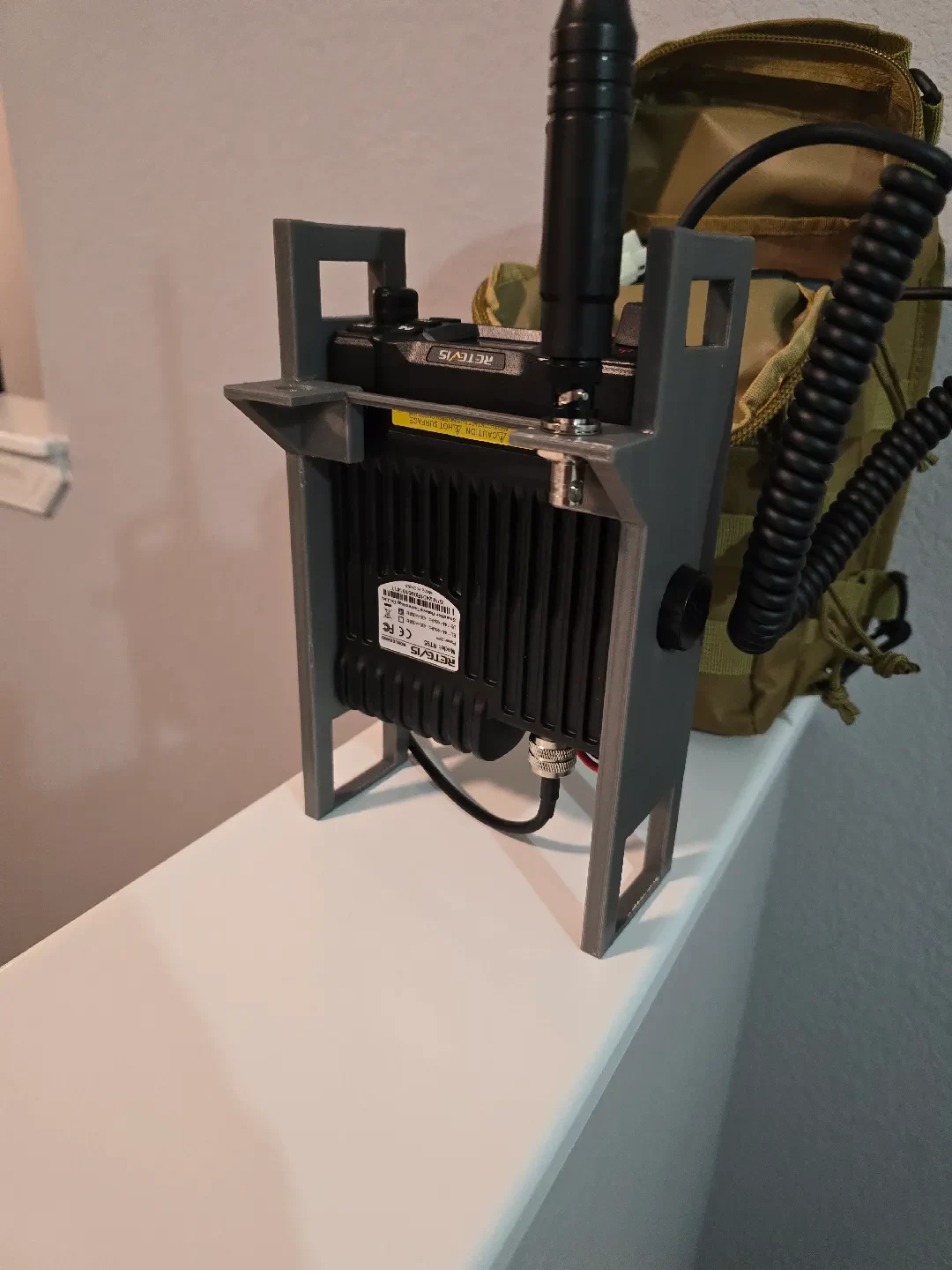

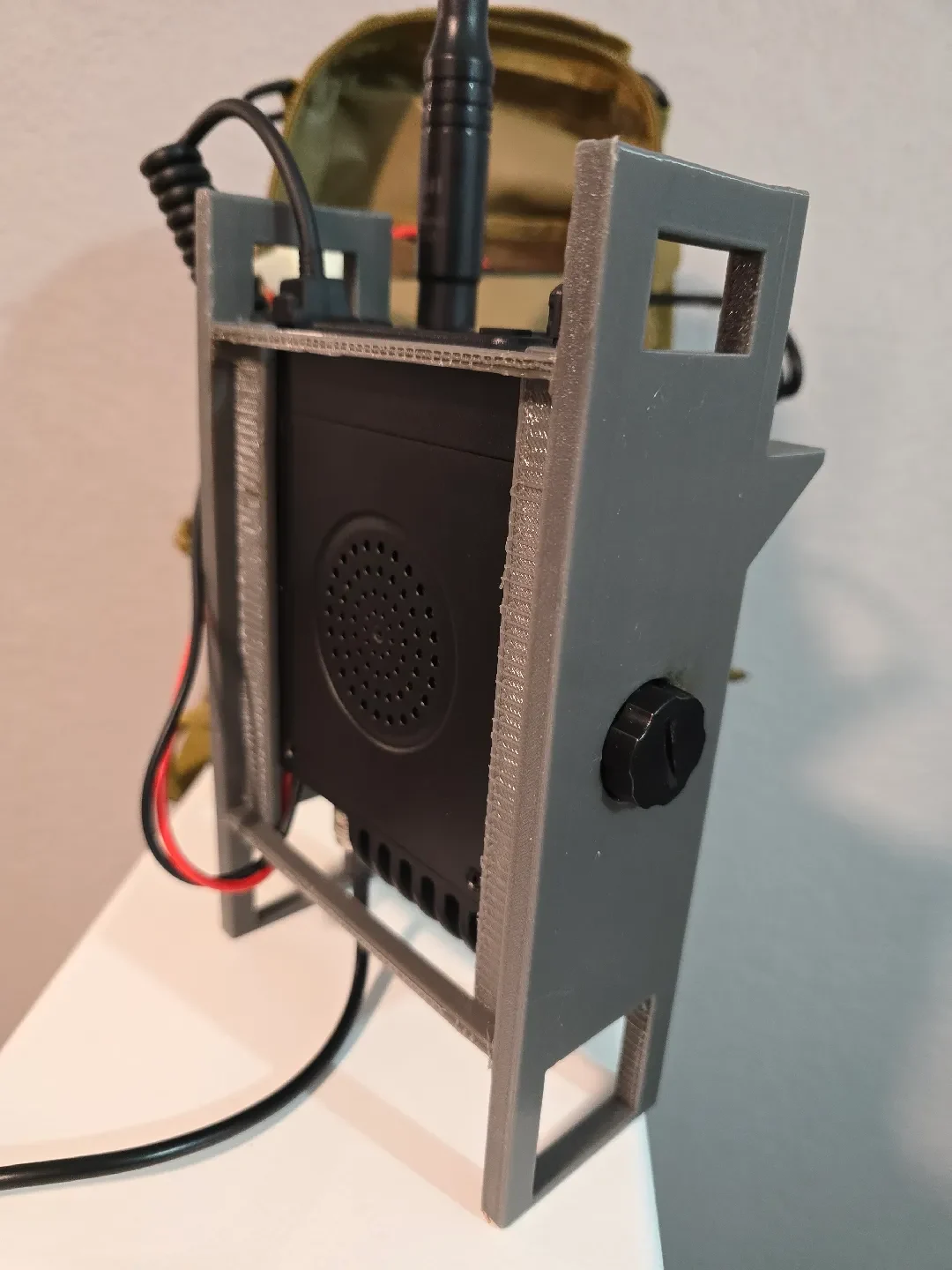

Система направляющих переносного рюкзака для RT95/AT-778UV — файл для 3D-печати

Привет всем, я рад поделиться своим последним 3D-проектом — системой переносных направляющих для RT95/AT-778UV! Как страстный радиолюбитель и любитель бездорожья, я хотел более практичное и мощное решение для полевой связи.

Выходная мощность типичных портативных радиостанций ограничена примерно 8 Вт, что может стать проблемой в отдаленных районах или при попытке связаться с удаленными ретрансляторами. Однако RT95/AT-778UV обеспечивает мощность до 25 Вт, что делает его гораздо более эффективным вариантом для бездорожья, экстренной связи и операций на расширенном расстоянии.

Некоторое вдохновение я черпал из боковых направляющих для AnyTone 778UV, но это полностью оригинальный файл, который я разработал с нуля. Моей целью было создать безопасную и долговечную систему направляющих, которая облегчит установку, переноску и эксплуатацию RT95/AT-778UV в полевых условиях.

Если вы любите любительское радио, бездорожье или вам нужна надежная мобильная установка, мне бы хотелось услышать ваши мысли об этой конструкции!

Примечание. Этот файл может потребовать некоторой постобработки, поскольку отверстия были спроектированы так, чтобы они были немного тугими, чтобы обеспечить надежную посадку.

73-е,
KJ7COR

С��исок запчастей:

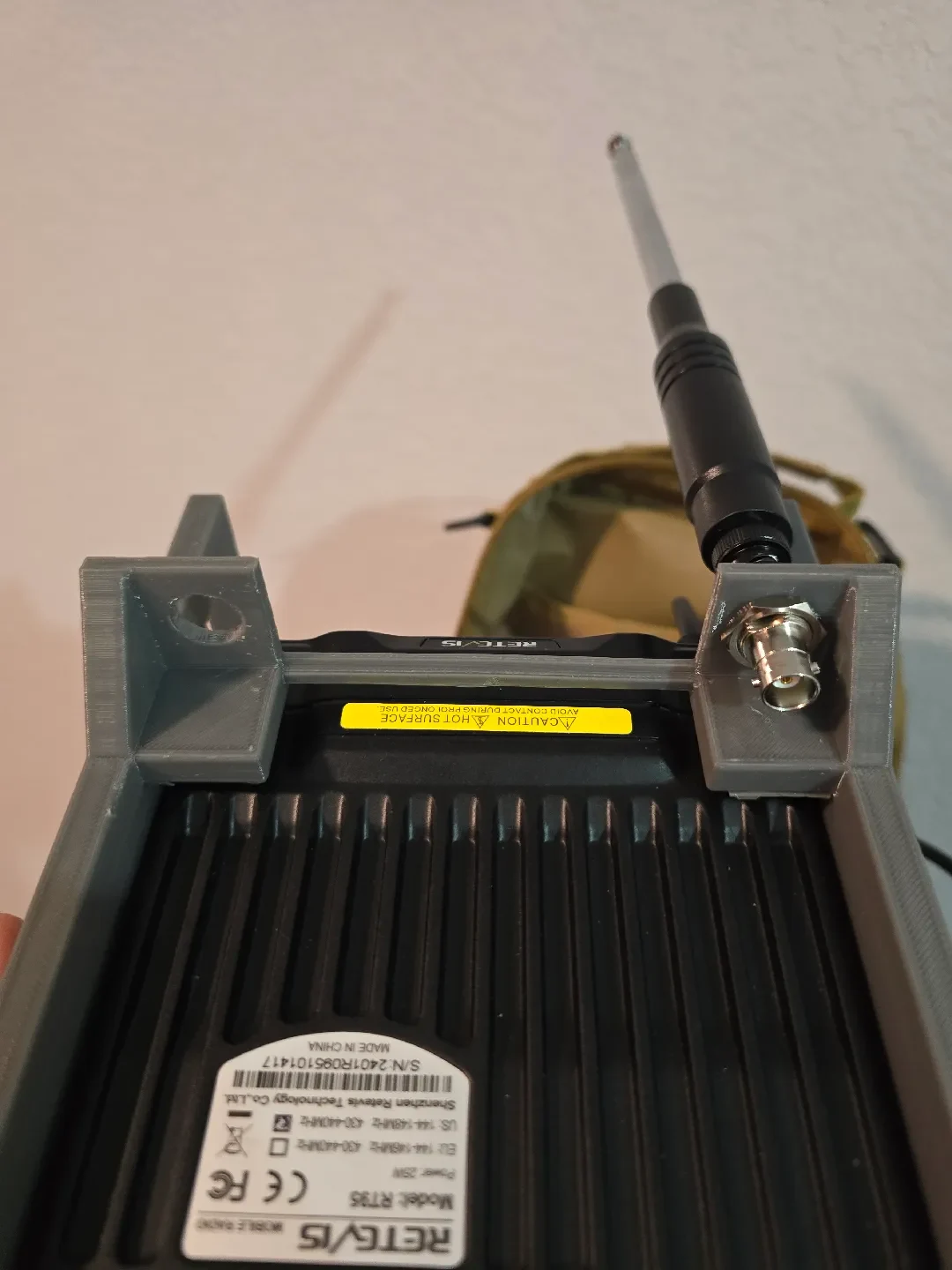

Переходник BNC «мама-мама» Переборочный разъем Удлинитель коаксиального кабеля Переходник BNC
Ссылка на Амазон

Антенна HYS-771N BNC — VHF/UHF 2M/70CM для портативных радиостанций
Ссылка на Амазон

Коаксиальный кабель Eightwood UHF PL259 «папа» — «папа» BNC RG58 (3 фута)
Ссылка на Амазон

Мобильна�� радиолюбительская радиостанция Retevis RT95, двухдиапазонная мобильная радиостанция
Ссылка на Амазон

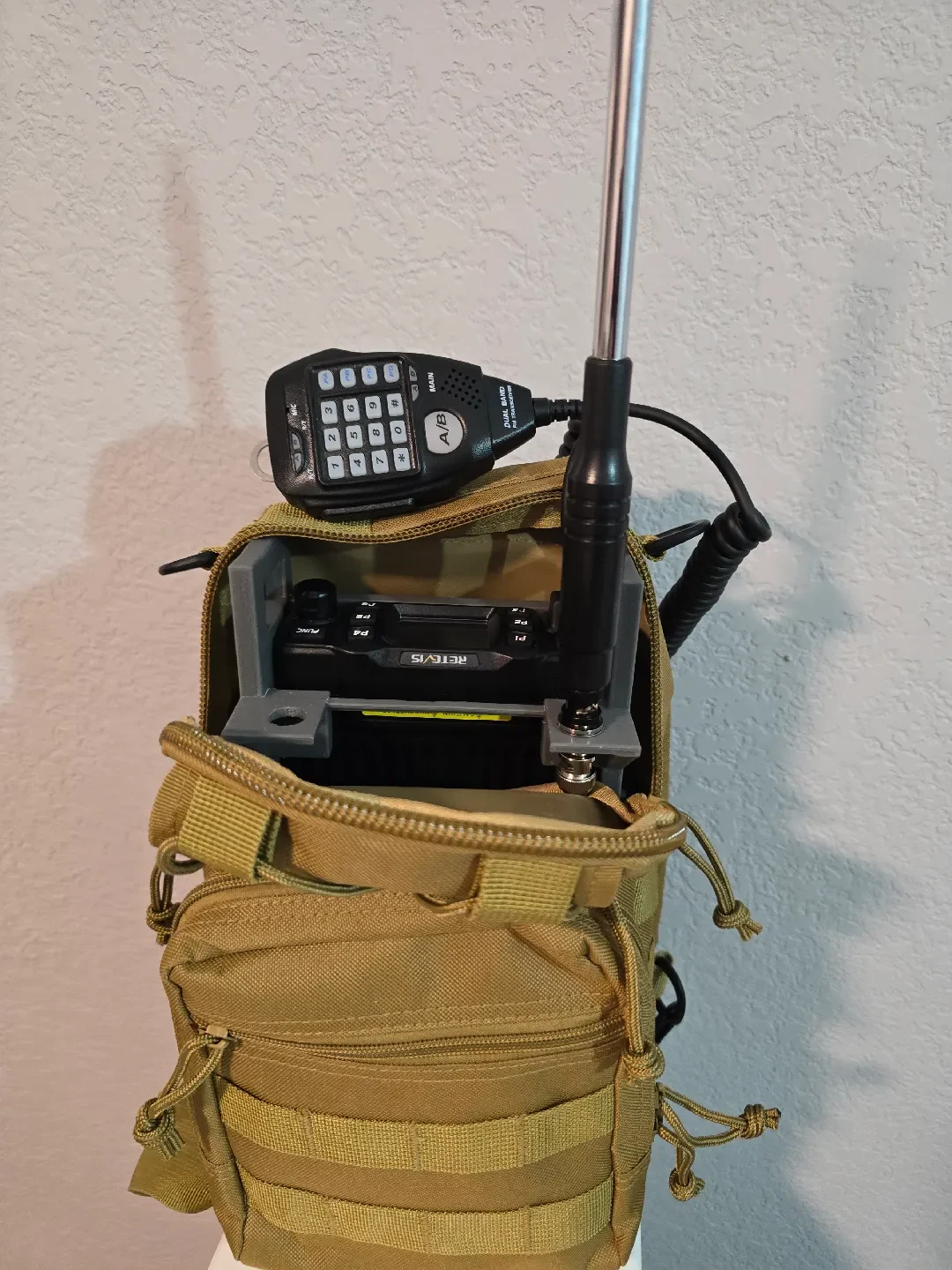

Тактический рюкзак Qcute, водонепроницаемый военный рюкзак через плечо Molle на слинге, нагрудная сумка для повседневного ношения на открытом воздухе
Ссылка на Амазон

Настройки печати:

Я напечатал свой в PETG, но с PLA он должен работать нормально.

-Печать с опорами для деревьев. Держите все автоматически.

-Потребуется постобработка до отверстий.

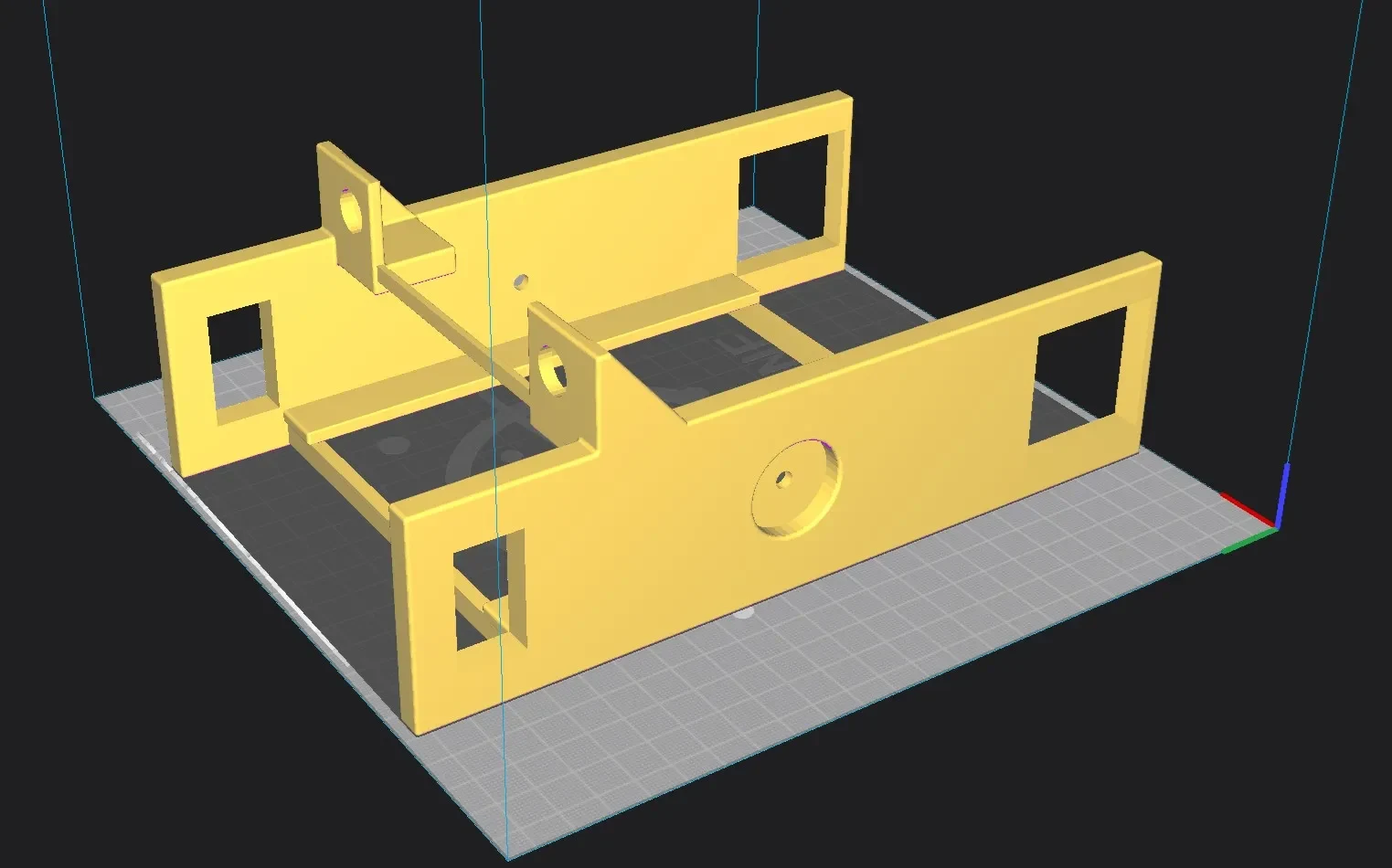

-Ориентируйте, как показано на третьем рисунке (желтая часть).
