ACME (еще один неправильно спроектированный подстаканник)...

Вот ACME (еще один неправильно спроектированный подстаканник). Если вы похожи на меня и пьете из больших бутылок, но не можете или презираете пользоваться карманом дверной карты, вам это понадобится. Он предназначен для любой бутылки большего размера и любого размера подстаканника благодаря использованию совместимых механизмов. В нем также есть углубление для ручки, чтобы (надеюсь) вместить те большие бутылки с водой и кружки, которые так любят американцы. Хотя под рукой нет никого, чтобы проверить.

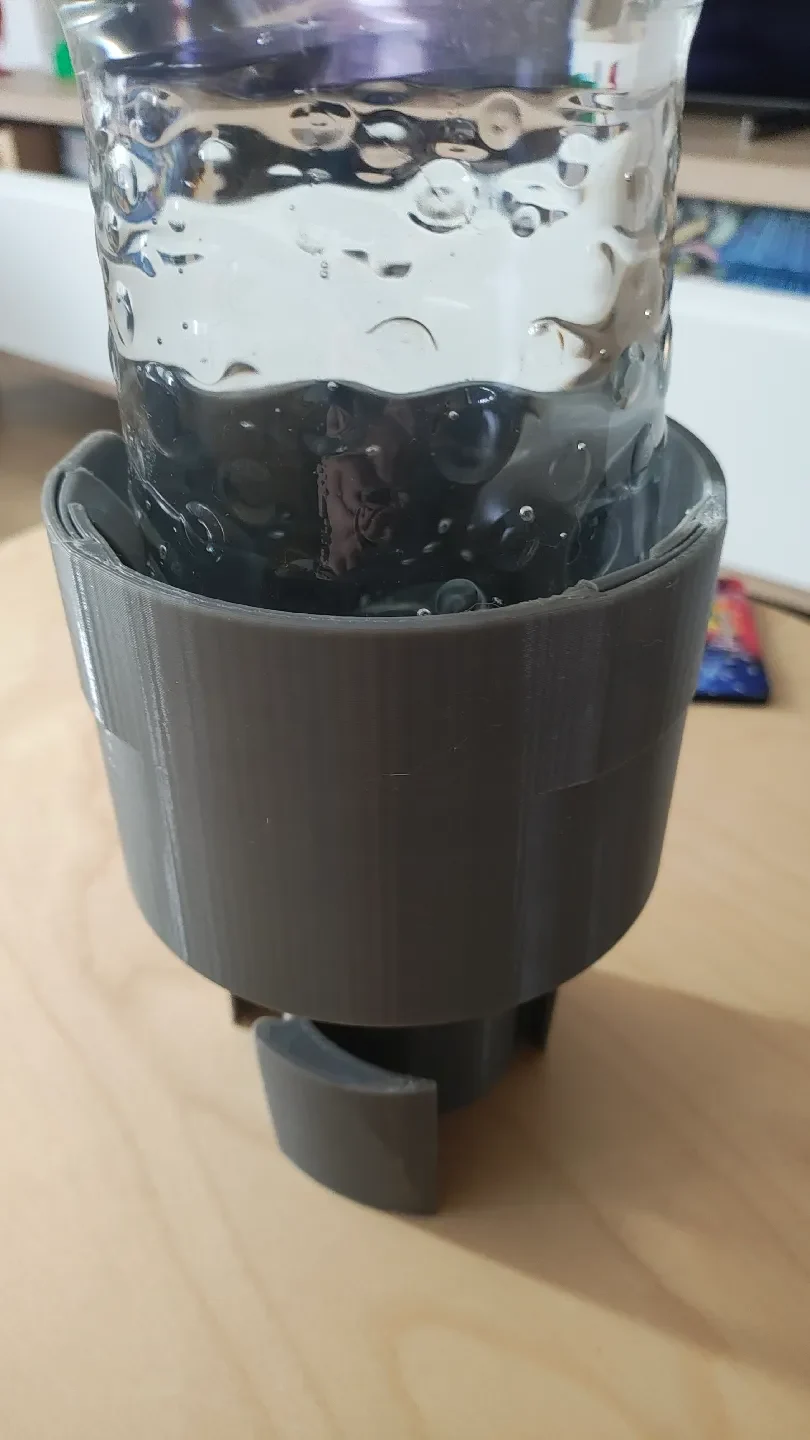

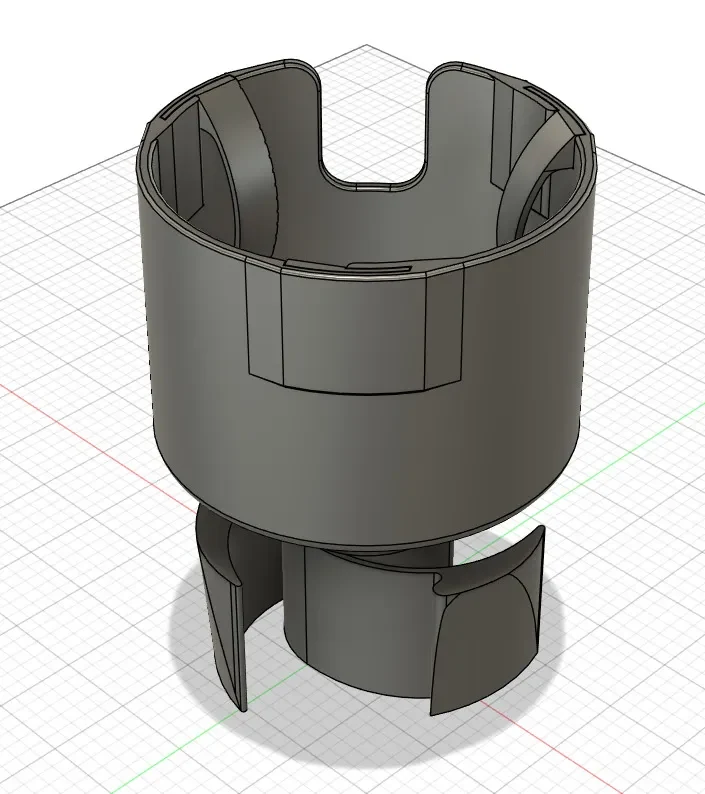

Есть два файла: один для самого корпуса, другой для трех выступов, которые (надеюсь, в зависимости от вашего принтера) вставляются в верхние слоты. Их ориентация соответствует позе, и при необходимости их можно приклеить. В нижней части корпуса есть еще три выступа, которые действуют как податливый механизм, прижимаясь к стенкам существующего подстаканника стандартного размера, удерживая таким образом адаптер на месте. Ограничением конструкции я обнаружил наличие глубоко утопленных оригинальных подстаканников, например, в Yaris, где передний подстаканник нельзя использовать из-за существующей геометрии. Однако задний подстаканник очень хорошо подходит для ACME.

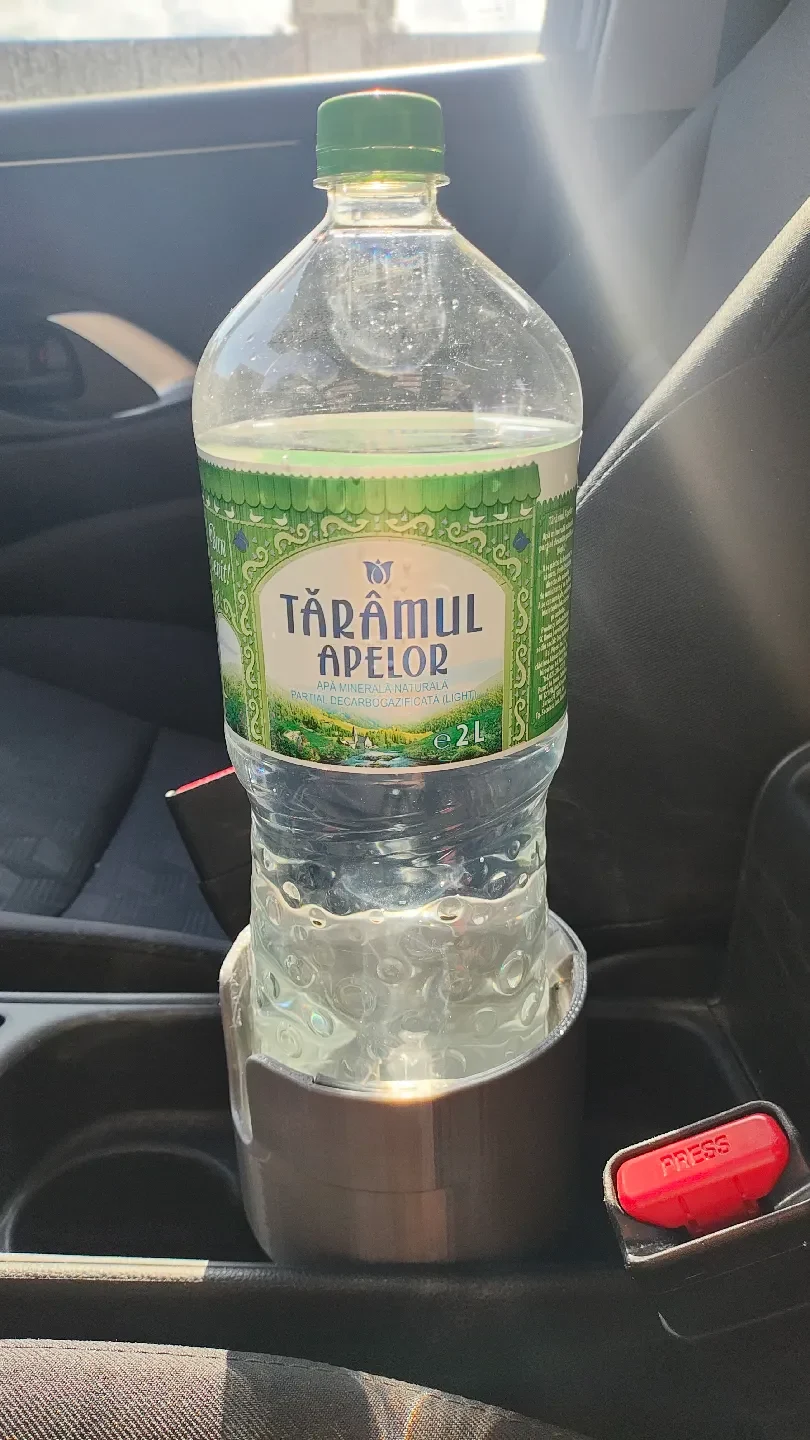

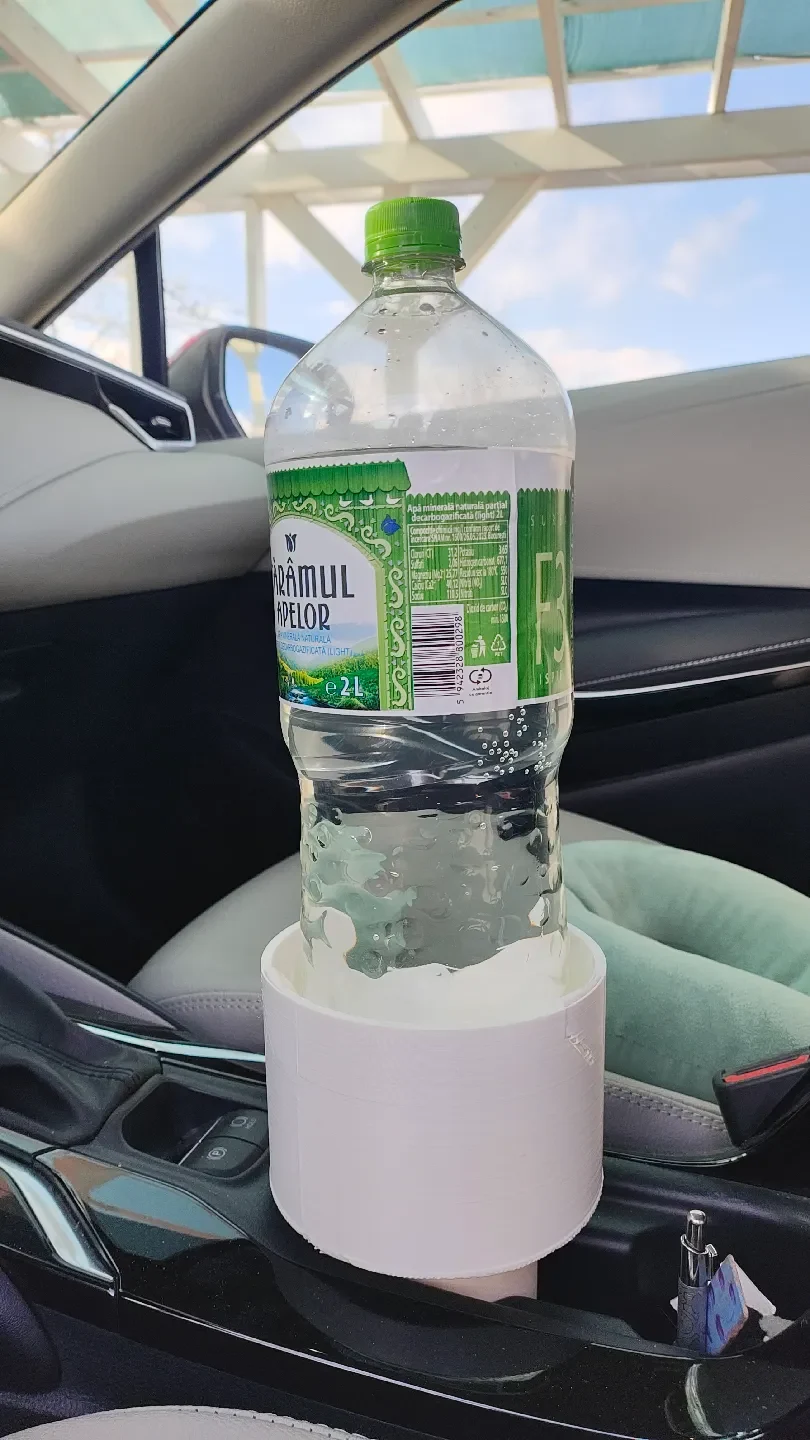

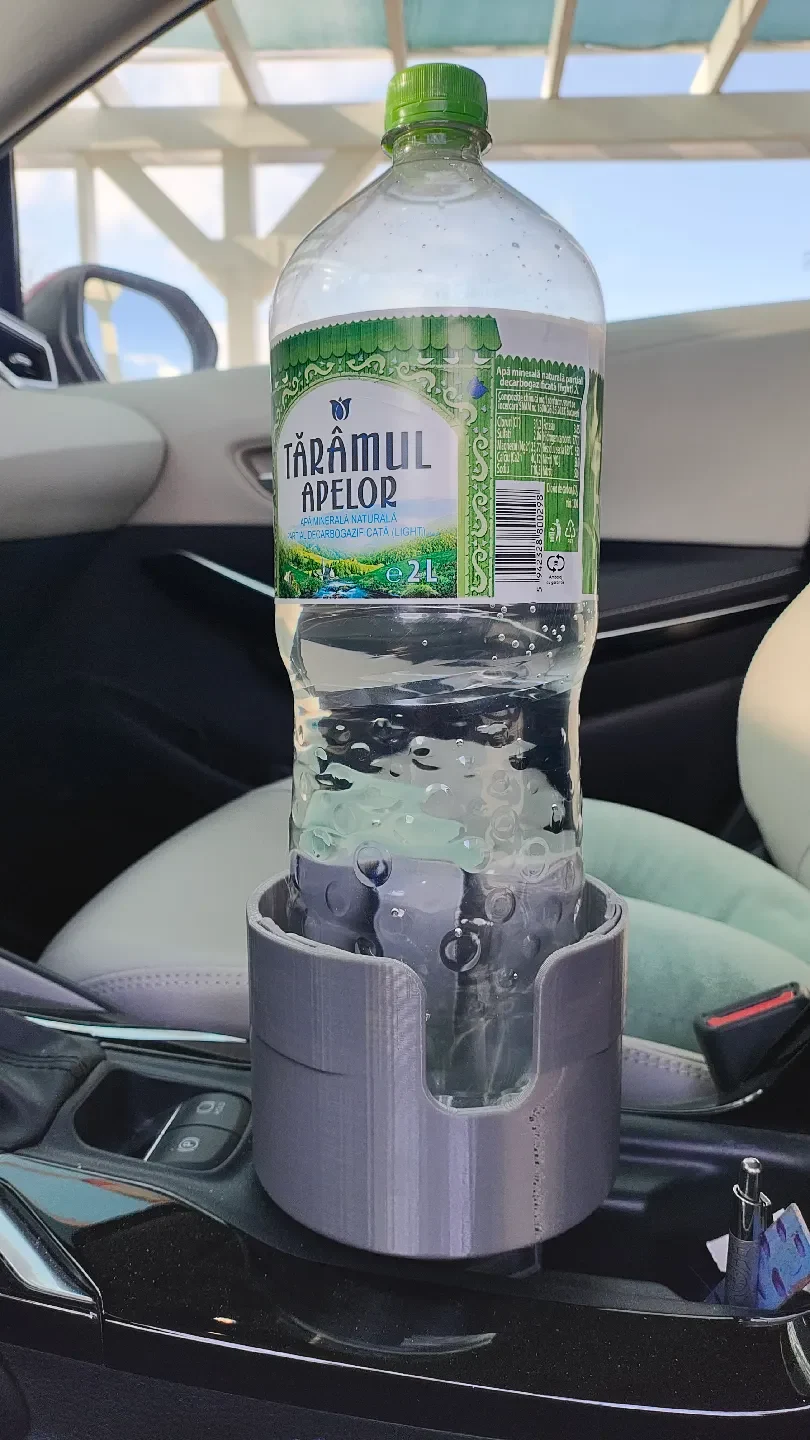

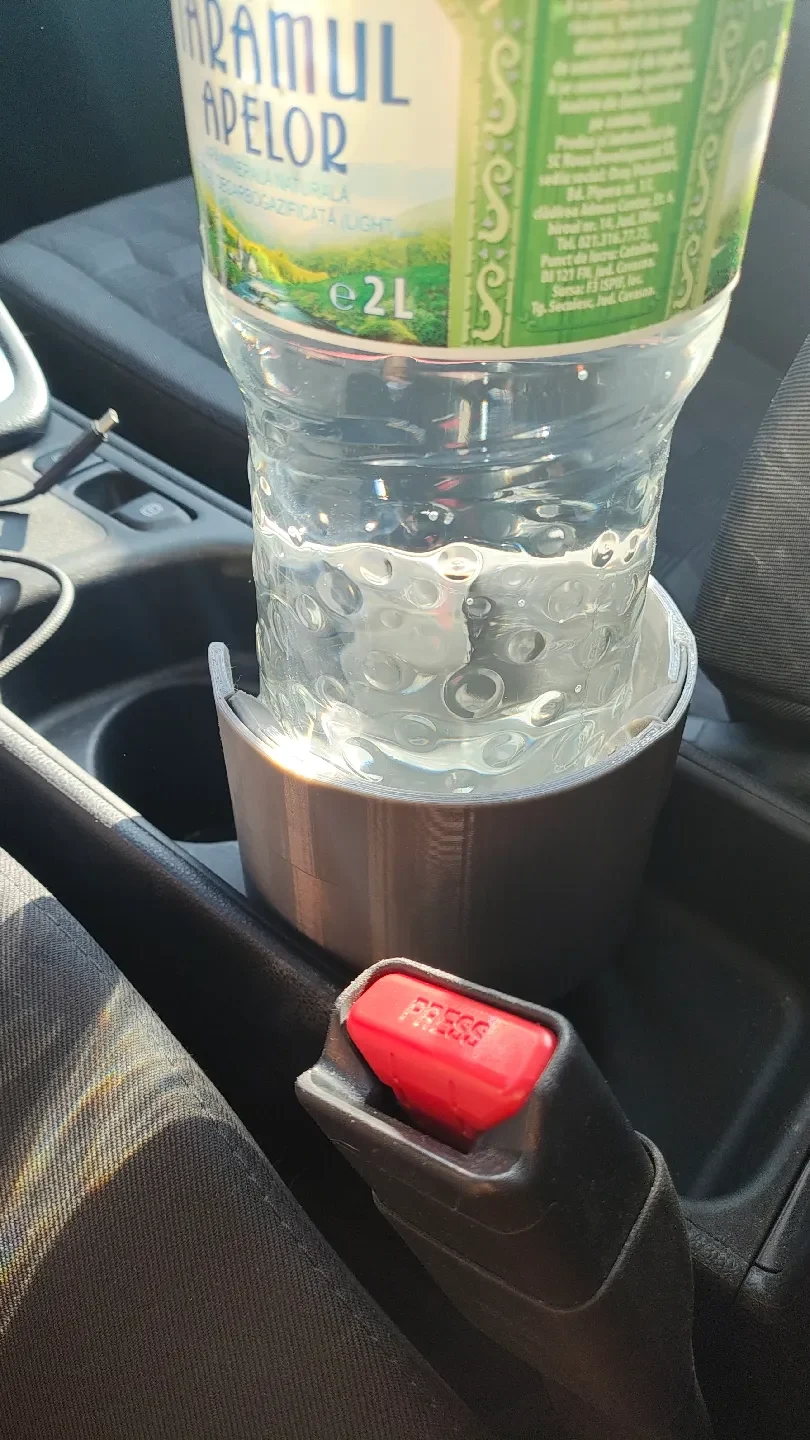

Весь адаптер был рассчитан на высокодеформированные полуэластичные нити, а именно на ASA (белый на картинках), с которого он был опробован в реальной жизни на паре автомобилей (Toyota Yaris, Toyota Corolla). Он должен хорошо работать при печати из ABS или PA, но у меня нет возможности их проверить (пока). Он также работает с PETG (серый на картинках), но только если наружная температура не превышает 30 градусов по Цельсию, поскольку выше этой температуры внутри автомобиля может навсегда деформироваться зубцы, и они потеряют гибкость. HT-PLA, а также ЛЮБЫЕ, АРМИРОВАННЫЕ ВОЛОКНОМ нити, не могут быть и речи, поскольку они недостаточно гибки, чтобы совместимые механизмы работали дважды, то есть «не вините меня, если вы печатали в PETG-CF и зубцы сломались».

Что касается настроек печати, выберите температуру, охлаждение и скорость, подходящие для вашей нити, но в противном случае используйте:

>25% штриховка/редкое заполнение гироида (разница между 10% и 25% составляет 5 г, так что оно того стоит)

3 стены

нет платочного шва (это может испортить структуру)

точная стена

точная высота по оси Z

избегайте пересечения стен (особенно при печати из PETG или PA)

Никаких опор не требуется, даже если ваш слайсер может предложить их (белый ACME на изображениях был напечатан в ASA без вентилятора, поэтому я знаю, что он работает). Он также не должен деформироваться от печатной платформы, поскольку снизу имеется специальная конструкция, которая предотвращает это. Если да, то прикрепите мышиные уши, и все будет в порядке.

Имейте в виду, что белый (ASA) на картинках был напечатан на полузакрытой машине Sovol SV06 с соплом 0,6, которая в хороший день достигает температуры в камере 38С. Ваш простой принтер должен работать намного лучше, чем мой.

Файлы STEP также включены
