Крепление для телефона на центральной консоли 5-го поколе...

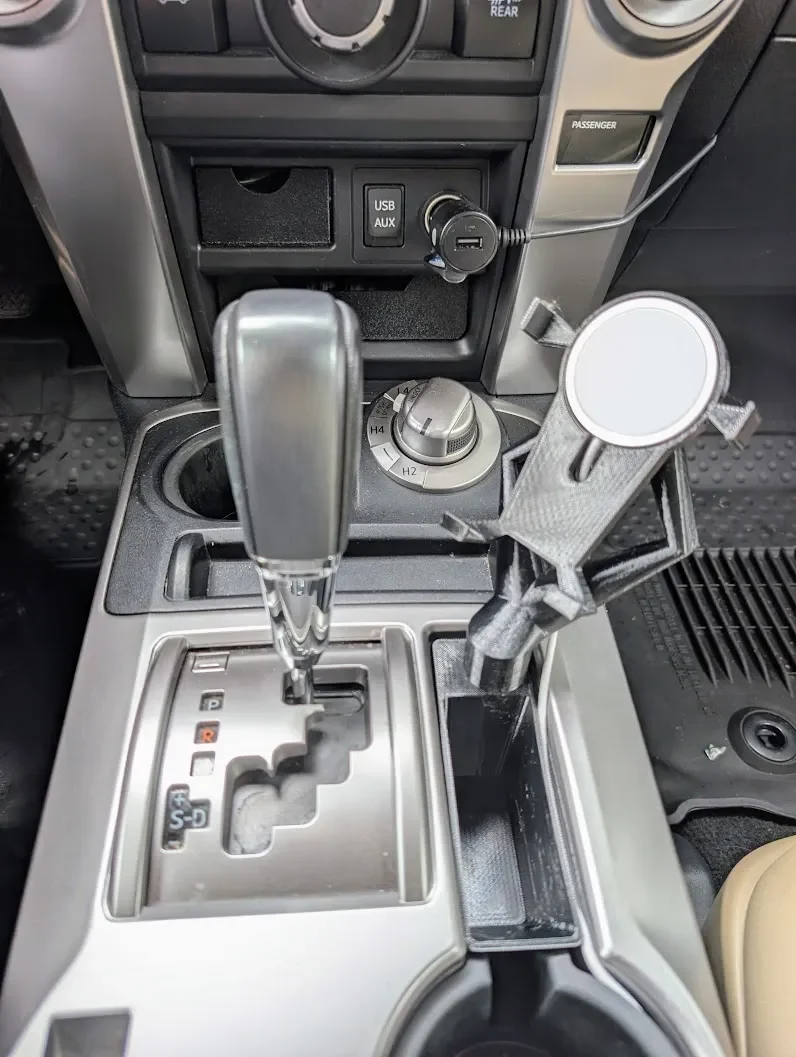

Я создал похожее животное, но с одной рукой, и оно было шатким. Итак, это моя попытка создать крепление для телефона Toyota 4runner 5-го поколения с двойным кронштейном и кодировкой вибрации, которое помещается в центральном отсеке. Он сохраняет место для хранения, но обеспечивает удобное место для телефона.

В настоящее время он удерживается с помощью трения. Я поместил ленту в стиле Livestrong вокруг основания кубика, и она надежно удерживает его. Но в долгосрочной перспективе, я думаю, лучше использовать липкую липучку внизу. Я также подключил зарядный адаптер USB-C рядом с бардачком и к центральной консоли.

Оригинальное крепление для телефона представляло собой ремикс этого: https://makerworld.com/en/models/1255777-iphone-pro-max-magsafe-ram-mount-remix, его просто вырезали, выдавили в 3dbuilder и сделали отверстие для винта M6.

Теперь существует версия держателя для телефона OpenScad, в которой уже есть утопленное отверс��ие для винта, и вы можете настроить кронштейны, ширину, длину и т. д., которые должны работать нормально.

Я напечатал руки, лежащие в положении силы, которое требовало большой поддержки, и, вероятно, в ней нет необходимости.

КУББИ + РУЧКА В СБОРЕ
========= ОБНОВЛЕНИЕ 27.05.2026 ==============

Переход с рез��бы на шлицевую систему: заменен резьбовой штифт на индексируемую шлицевую шестерню с 24 зубьями. Это позволяет вам опускать руку с идеальным шагом в 15 градусов, не борясь с шагом резьбы или покачиванием.

Новые параметры смещения: добавлены Arm_x_offset и Arm_y_offset, чтобы вы могли смещать всю сборку верхнего рычага дальше от рычага переключения передач.

Установочный винт M3: добавлено направляющее отверстие диаметром 2,8 мм в задней части основания рычага. Вверните в него установочный винт М3, чтобы зафиксировать рычаг вертикально на штифте.

Настройка допуска: добавлен параметр peg_shrink, чтобы вы могли добиться идеальной фрикционной посадки без необходимости перепечатывать большие кубики или части рук.

========= КАК ========================

На��тройка и рендеринг:

Вы можете визуализировать каждую часть индивидуально, переключая true или false в разделе «1. RENDER TOGGLES» в самом верху кода.

Допуски настройки:

Если сплайн слишком тугой, чтобы его можно было вытащить, увеличьте параметр peg_shrink (например, до 0,3 или 0,4).

Если он колеблется, уменьшите значение peg_shrink (например, до 0,05 или 0,1).

Затем перепечатайте привязку и п��пробуйте еще раз.

Сборка:

Поместите корпус руки на крючок под идеальным углом обзора.

Необязательно: нанесите несколько капель суперклея на нижнюю половину колышка и вставьте его в основание Cubby Base, чтобы получить прочное и постоянное крепление.

Дополнительно: ввинтите установочный винт M3 в отверстие на задней части основания рычага до тех пор, пока он не войдет в штифт, чтобы зафиксировать его.

Настройки печати:

Поддержка: Не требуется. Вы можете распечатать все именно в той ориентации, в которой они отображаются на экране.

Стены/заполнение: все, что вы предпочитаете. Я использовал большое количество стен на сплайне.

Швы: для шлицевого штыря используйте внутренние швы в шахматном порядке и установите произвольное положение шва, чтобы он не создавал выпуклость на одном из зубьев шестерни.

ДЕРЖАТЕЛЬ ДЛЯ ТЕЛЕФОНА MAGSAFE
========= ОБНОВЛЕНИЕ 27.05.2026 ==============

Добавлены гнезда, предотвращающие вращение: встроенные четыре неглубоких конусных кармана на задней стороне. Они идеально сочетаются с углублениями, предотвращающими вращение, на ступице Y-образного рычага, фиксируя держатель на месте, чтобы он не мог вращаться по��ле затягивания!

Настроенная посадка шайбы MagSafe: слегка изменен диаметр кармана для шайбы для лучшего соответствия зарядному устройству. Можно еще немного подтянуть.

Уточнены допуски оборудования: цековка головки центрального винта расширена до 12,8 мм и углублена до 4,2 мм, чтобы лучше подходить для стандартных болтов M6.

========= КАК ========================

Настройка:

Все настраиваемые размеры аккуратно организованы в самом верху файла. Вы можете легко настроить боковой зазор, размер шайбы или зазор для винтов в соответствии с корпусом и оборудованием вашего телефона.

Настройки печати:

Ориентация: Распечатайте его на обратной стороне.

Поддержка: Не требуется! Вырезы и кронштейны спроектированы таким образом, чтобы обеспечить аккуратное соединение и сборку без вспомогательного материала.

Стены/заполнение: рекомендуется иметь 3 или 4 периметра/стены, чтобы придать боковым дужкам достаточную гибкость, чтобы они не защелкнулись при установке телефона.

Не стесняйтесь, т.
