Подходит для зажимов оконных молдингов Honda Prelude Gen ...
NB: Я бы порекомендовал распечатать эти SLS. JLC CNC предлагает эту услугу по очень хорошей цене, но доставка просто убийственная, поэтому было бы неплохо сделать заказ вместе с несколькими другими людьми.

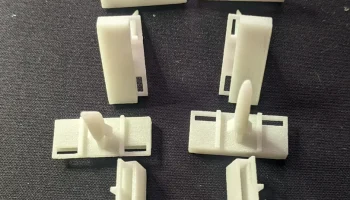

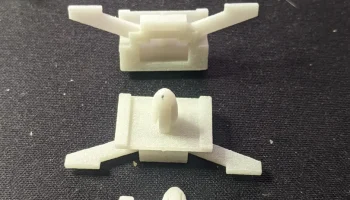

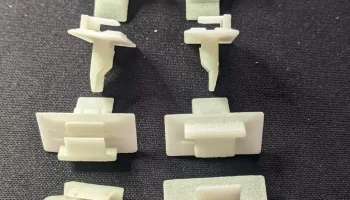

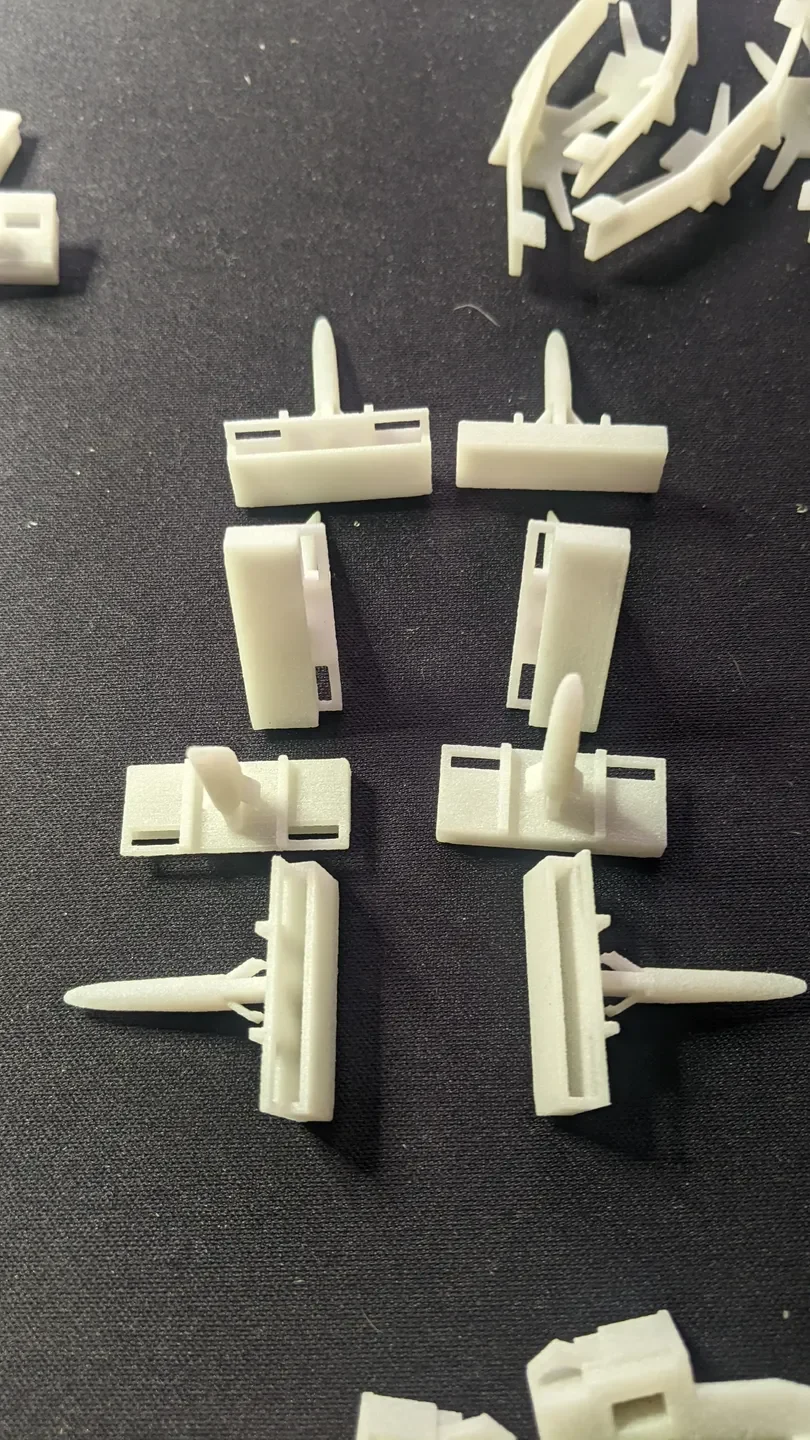

Я реконструировал каждый клип, который мне удалось найти. Недостающие детали, выделенные красным, мне найти не удалось. Я рекомендую печатать ASA или ABS. У них небольшие особеннос��и, поэтому я бы рекомендовал напечатать их с помощью SLS (JLCNC предлагает это по разумной цене, но, к сожалению, стоимость доставки довольно высока). Но так как они обычно тормозят при замене стекла, то я считаю их расходным материалом. Им не нужно выглядеть красиво, им просто нужно держать молдинги.
Деталь 40 (90694-SF1-003) должна быть очень прочной, поэтому рекомендуется покупать ее в виде деталей, отлитых под давлением. Судя по всему, их производит Auveco (в оранжевом цвете), а компания Precision продает их в розницу. Способ крепления этих зажимов к кузову довольно распространен для большинства автомобилей этого возраста, поэтому вам может повезти с использованием подобных зажимов. Если вы попробуете это, и это сработает, оставьте комментарий.
Детали 6 (73125-SF1-000), 12 (73225-SF1-000) и 27 (73861-SF1-013) представляют собой оконные перемычки. они сняты с производства, но я думаю, вы можете заменить их пенопластовой лентой размером 5х6 мм. Но это не обязательно.
Детали 13, 22 и 7 описаны как проставки, но я подозреваю, что детали 7 и 13 могут быть концевыми упорами для передних и задних нижних молдингов, удерживающими зажимы. Но я не могу быть уверен

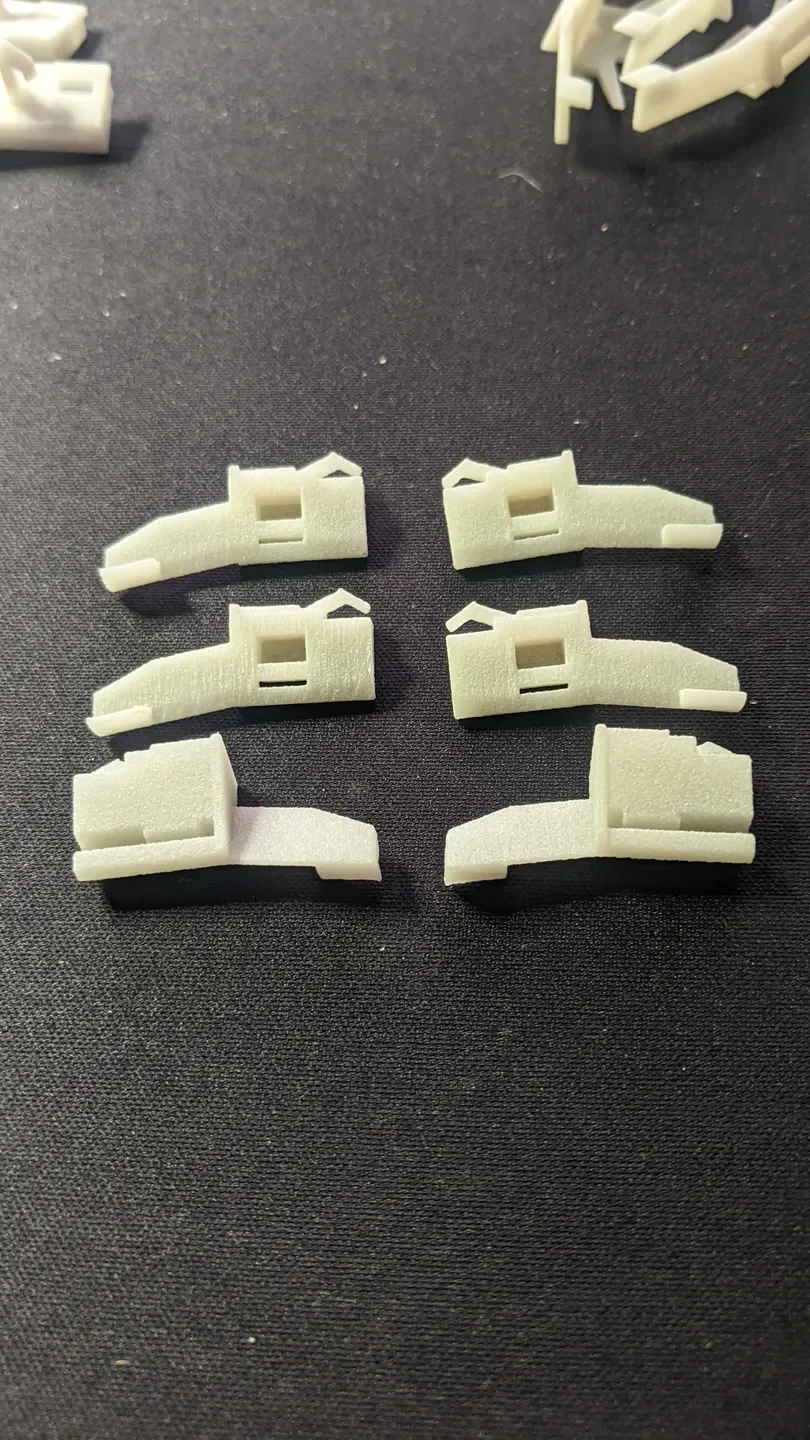

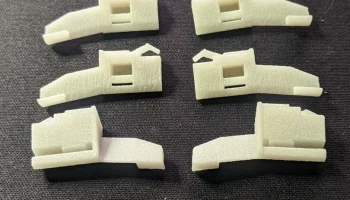

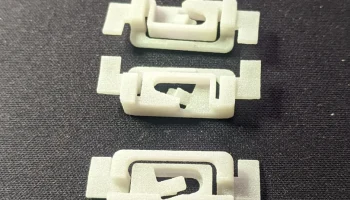

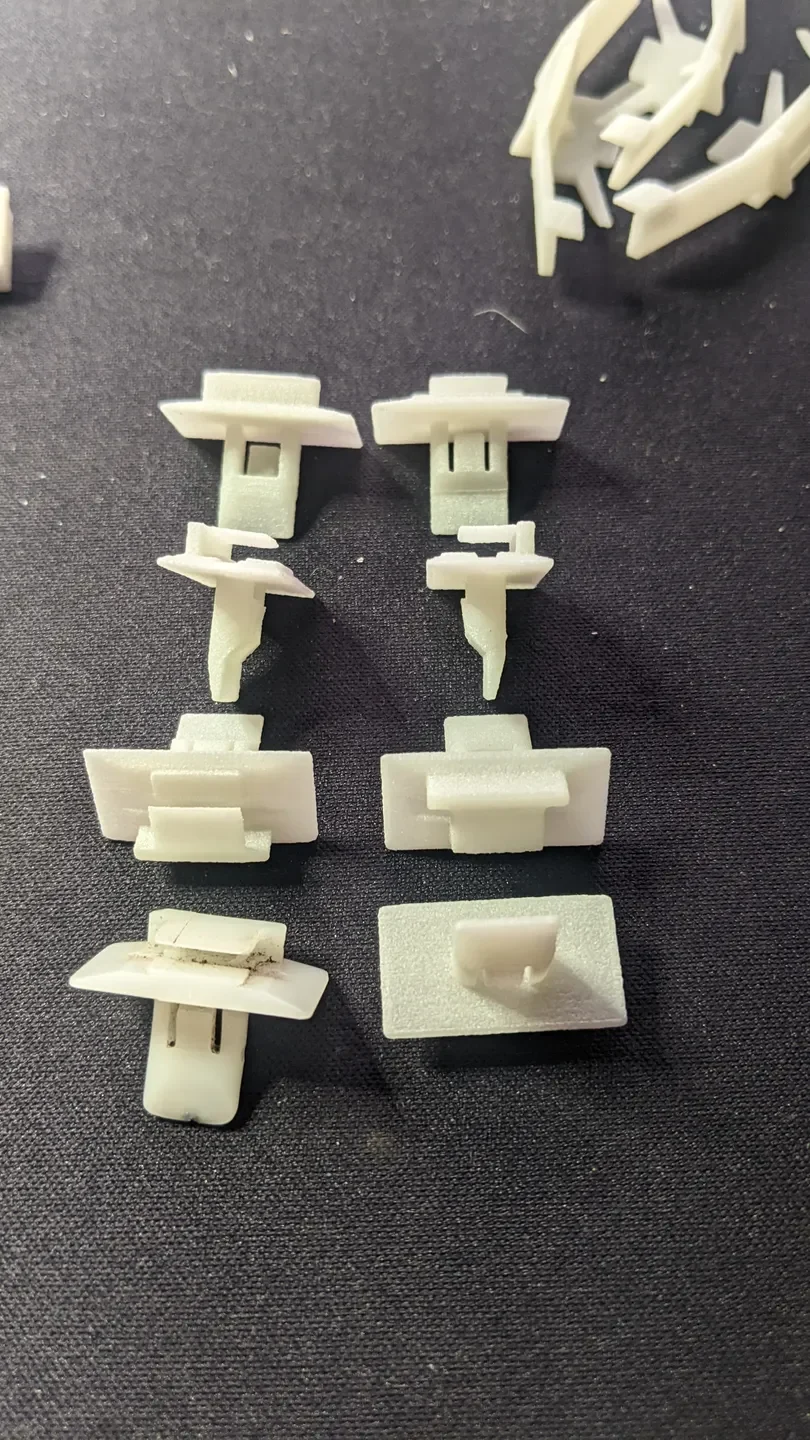

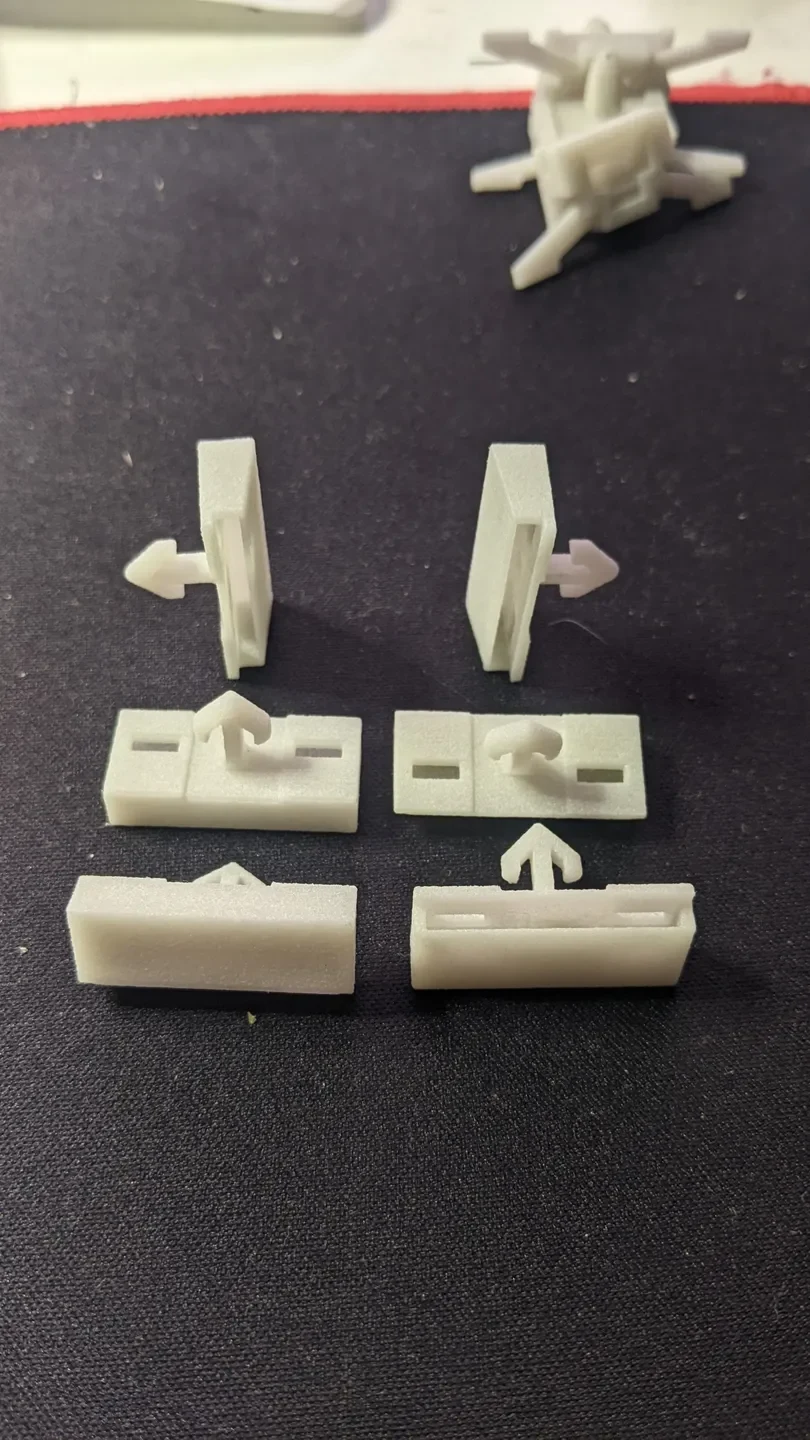

Смоделированные клипы:
Строки, выделенные красным, отсутствуют/еще не смоделированы. Если они у вас есть или их фотографии, напишите мне сообщение.
Переднее окно:

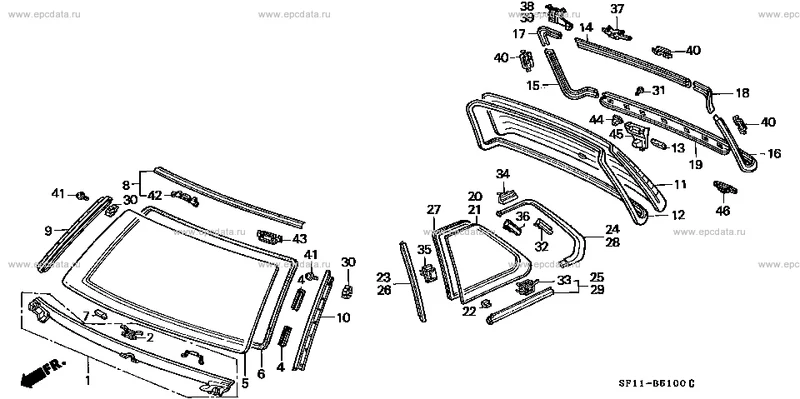

Выноска
Номер детали
Необходимое количество
7
73126-SF1-000
2
2
61214-SF1-003
8
4
73101-SF1-003
4
30
90115-SF1-003
14
42
91502-SG0-003
4
40*
43
90694-SF1-003
91505-SG0-003
9
клипсы взаимозаменяемы
Четверть окна:
Выноска
Номер детали
Необходимое количество
32*
36
90605-SF1-003
90612-SF1-003
8
33
90606-SF1-003
6
34
90610-SF1-003
6
35
90611-SF1-003
4
22
73525-SF1-000
2
клипсы взаимозаменяемы
Заднее окно:
2Выноска
Номер детали
Необходимое количество
13
73226-SF1-000
2
37
90657-SF1-003
9
38
90658-SF1-003
1
39
90659-SF1-003
1
40*
43
90694-SF1-003
91505-SG0-003
12
44
91603-SF1-003
5
45
91604-SF1-003
2
46
91510-SF1-003
1
клипсы взаимозаменяемы
