4-ДЮЙМОВЫЙ ЦИКЛОН ПЫЛЕСЕПАРАТОРА

Для опытных производителей.

Помните, что это бесплатный файл.

Готовы отсосать носки?

Это удобный модный циклон, который можно распечатать своими руками!

Если вы хотите обновить свою систему сбора пыли, мы настоятельно рекомендуем протестировать эту конструкцию. Он был разработан для максимального потока воздуха через 4-дюймовую систему воздуховодов.

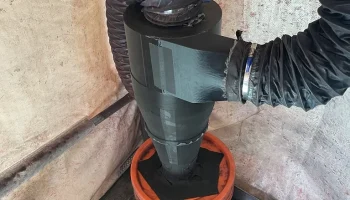

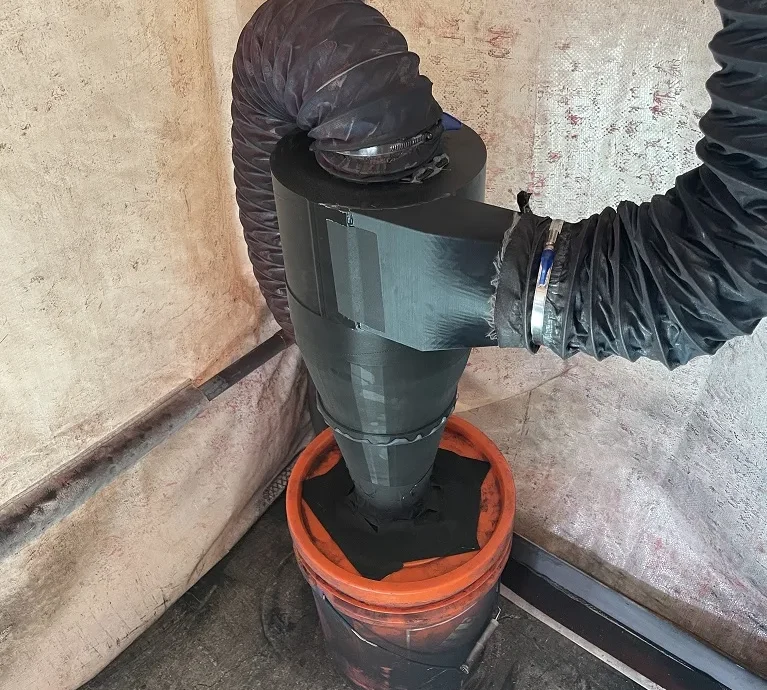

Он был протестирован в суровых условиях (зона порошкового покрытия) и работает очень хорошо. НЕ очищает воздух от токсинов. Просто собирает более крупные частицы.

===================

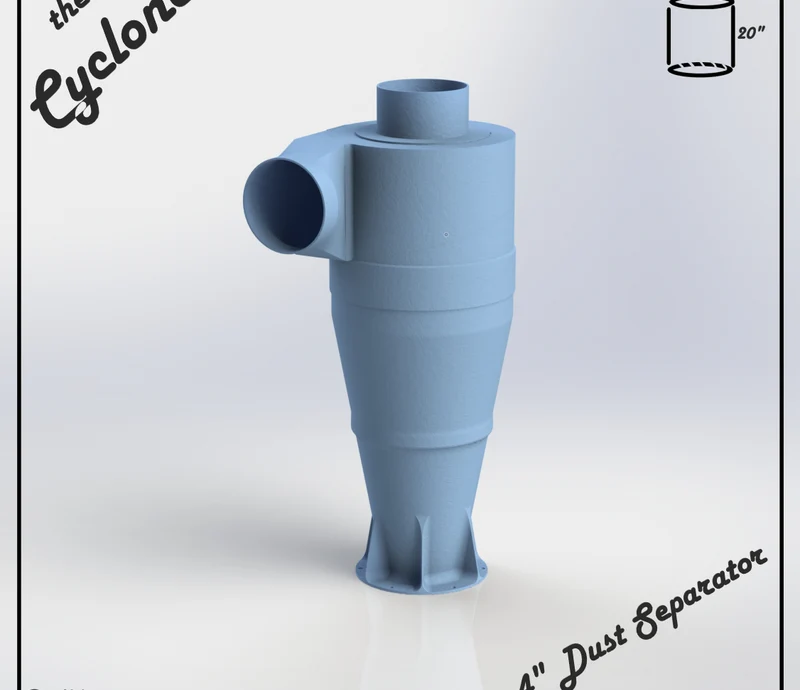

Размеры:
===================

Впуск — 4"
Розетка — 4"
Высадка — 6"
Общая высота — 20 дюймов.
Наибольший диаметр — 8 дюймов.

===================
Печать Примечания:
===================

*Опора только на верхней части.

*Убедитесь, что детали правильно ориентированы (оптимизированы для вашего принтера) в предпочитаемом программном обеспечении для резки.

*Распечатайте верхнюю часть в перевернутом положении, поддерживая только впускное отверстие.

*10 периметров

*Нить на выбор (PLA, PETG и т. д.)

===================
Инструкции по сборке:
===================

Примечание. Обязательно приготовьте суперклей — он понадобится для нескольких этапов!

1. После завершения печати всех деталей снимите опору с верхней части (файл STL: часть первая).
2. Осмотрите и под��илите неровные края по ободу всех деталей (это сглаживание облегчит совмещение деталей).
3. Нанесите суперклей на 4-дюймовое входное отверстие (файл STL: часть 4) и вставьте его в верхнюю часть (файл STL: часть первая).
4. Нанесите суперклей по линиям швов всех деталей.
5. Вставьте верхнюю часть в среднюю часть (файл STL: часть 2).
6. Вставьте сборку, полученную в шаге 4 (верхняя часть + средняя часть), в нижнюю часть.
7. Необязательно: добавьте верхний фланец (файл STL: часть 5) к выпускному отверстию.

Поздравляем! Ваш новый циклон собран и готов к работе.
