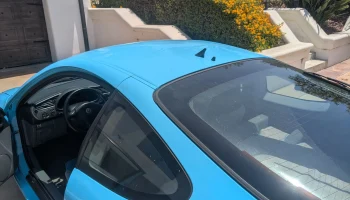

Удаление антенны для Honda Insight

Это простая распечатка замены антенны на Honda Insight первого поколения. Очевидно, что вы больше не будете принимать радиостанции очень хорошо или вообще не будете. Я слушаю музыку исключительно с телефона через Bluetooth на головном устройстве, так что меня это устраивает.

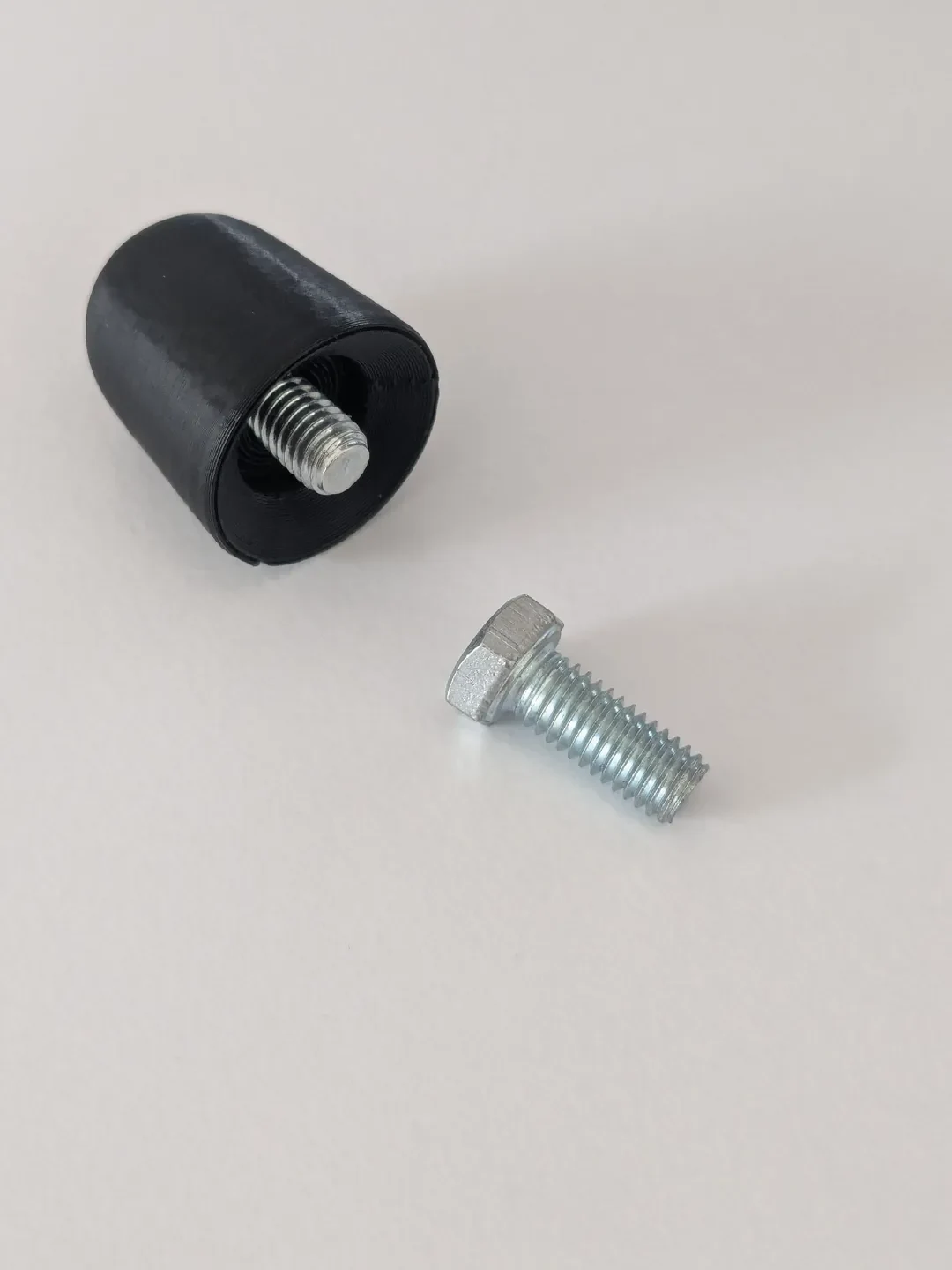

Для этого требуется болт с шестигранной головкой M5x12, встроенный в отпечаток. Головка должна быть 8 мм на лысках и не более 4,2 мм в высоту. Нержавеющая сталь — хороший выбор материала. Цинк может подвергнуть гальванической коррозии латунную вставку антенны.

Важный! Печать примечаний:
— В файле Insight_antenna_nub.stl есть смоделированные опоры. Я рекомендую использовать этот файл, но ПРИМЕЧАНИЕ. Вы должны установить высоту первого слоя на 0,24 мм, а общую высоту слоя на 0,12 мм. В противном случ��е смоделированные разрывы в поддержке могут быть срезаны неправильно. Проверьте превью!
— Если вы хотите использовать собственные опоры или разрезать слой на другой высоте, в комплект входит файл без опор. Но еще раз ПРИМЕЧАНИЕ. Вы должны поднять отпечаток над станиной как минимум на 3 мм (болт при вставке выступает на 2 мм снизу). Поскольку PrusaSlicer не поддерживает подъем частей со станины, вам потребуется добавить дополнительное тело, объединить части и расположить их соответствующим образом. Убедитесь, что опоры не блокируют отверстие для вала болта!
— Я бы рекомендовал как минимум 3 периметра, если вы хотите отшлифовать/полировать деталь.
— ASA является хорошим выбором благодаря устойчивости к ультрафиолетовому излучению и температуре, хотя PETG и ABS также могут быть хорошим выбором.
— ВАЖНЫЙ! Не забудьте установить паузу на нужном слое, чтобы вставить болт!

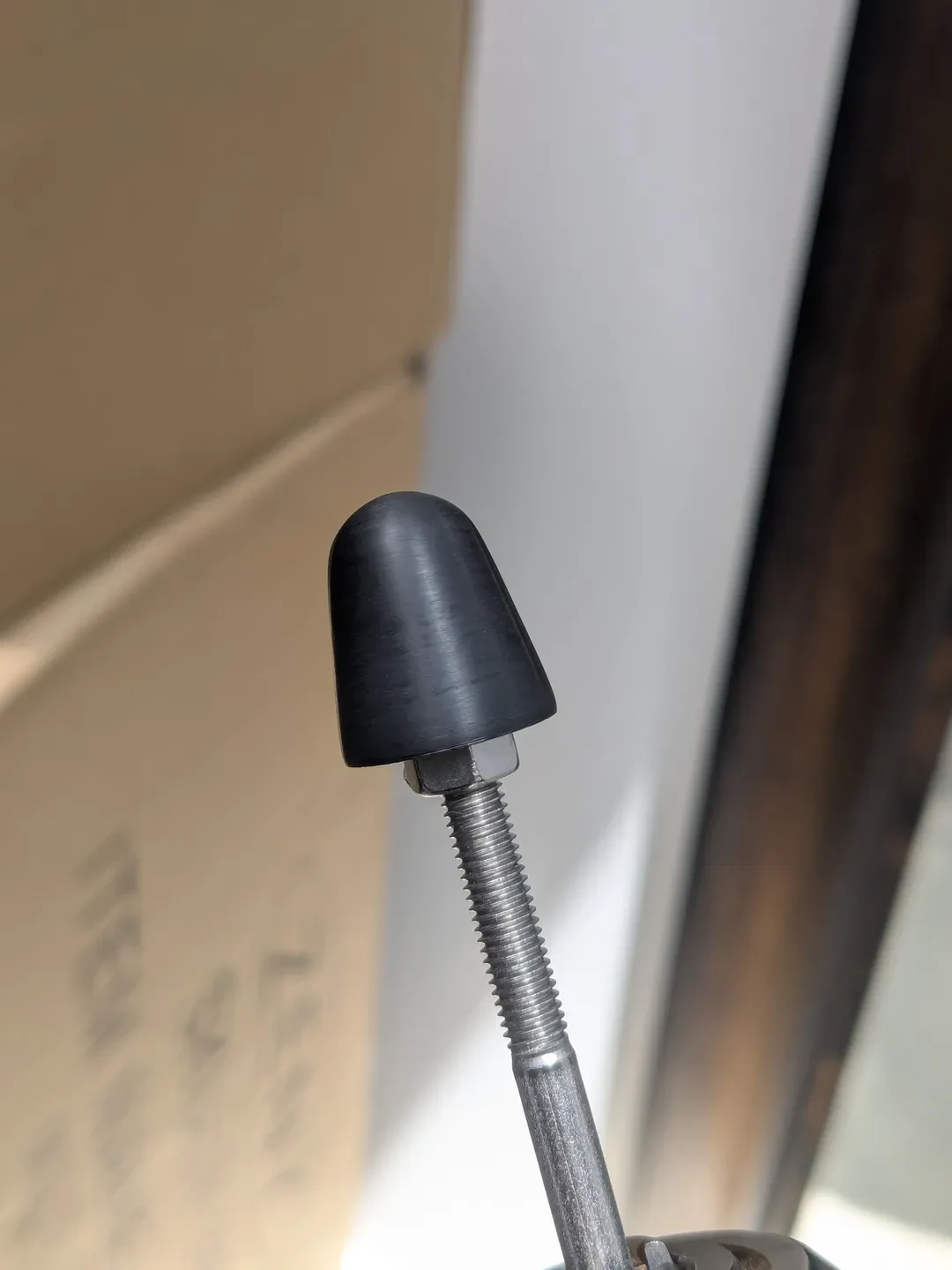

При печати тонким слоем в ASA деталь выглядит великолепно в исходном виде, хотя и довольно матовая, тогда как крепление антенны на автомобиле несколько глянцевое. Я решил отшлифовать и отполировать отпечаток.

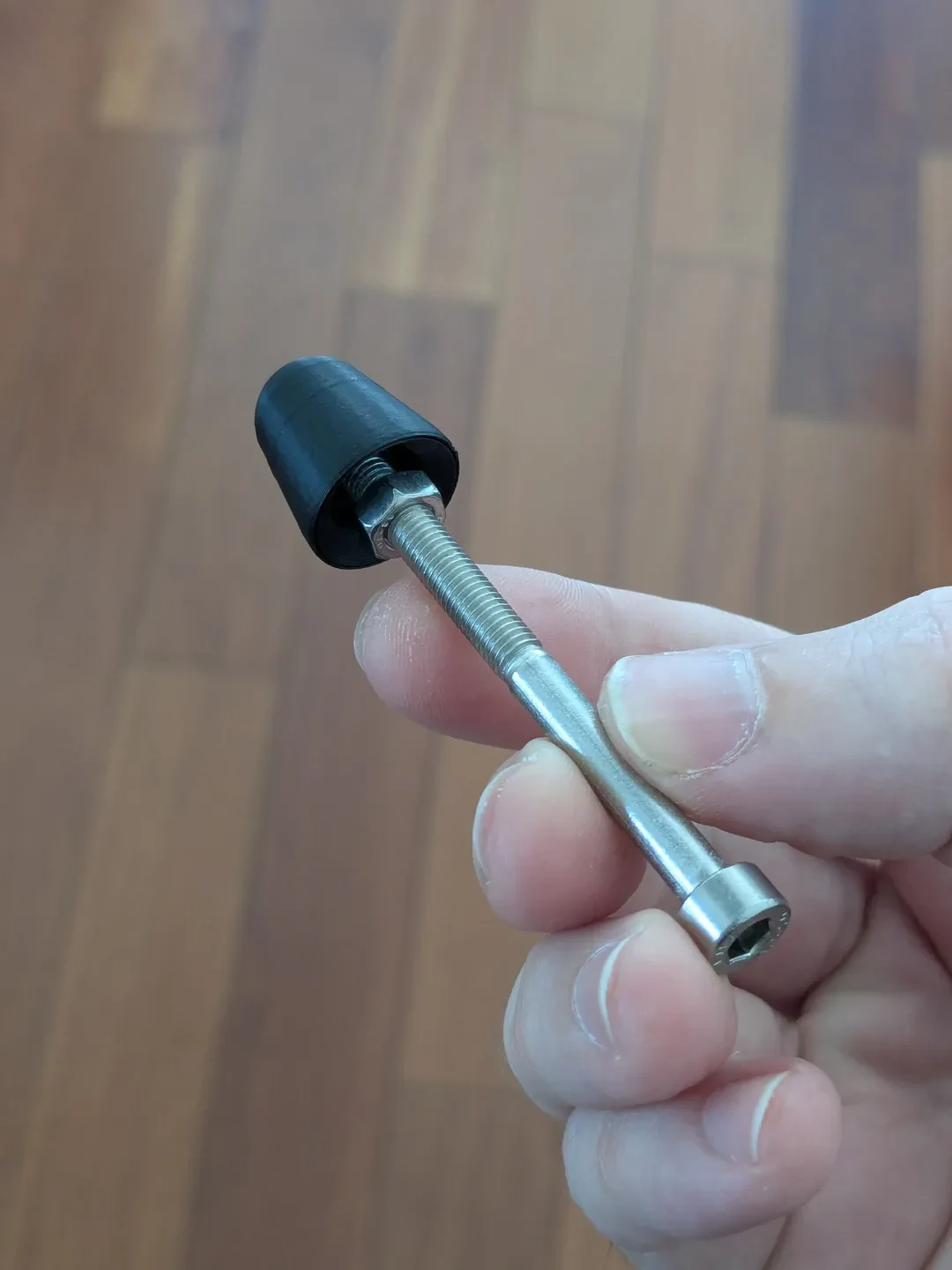

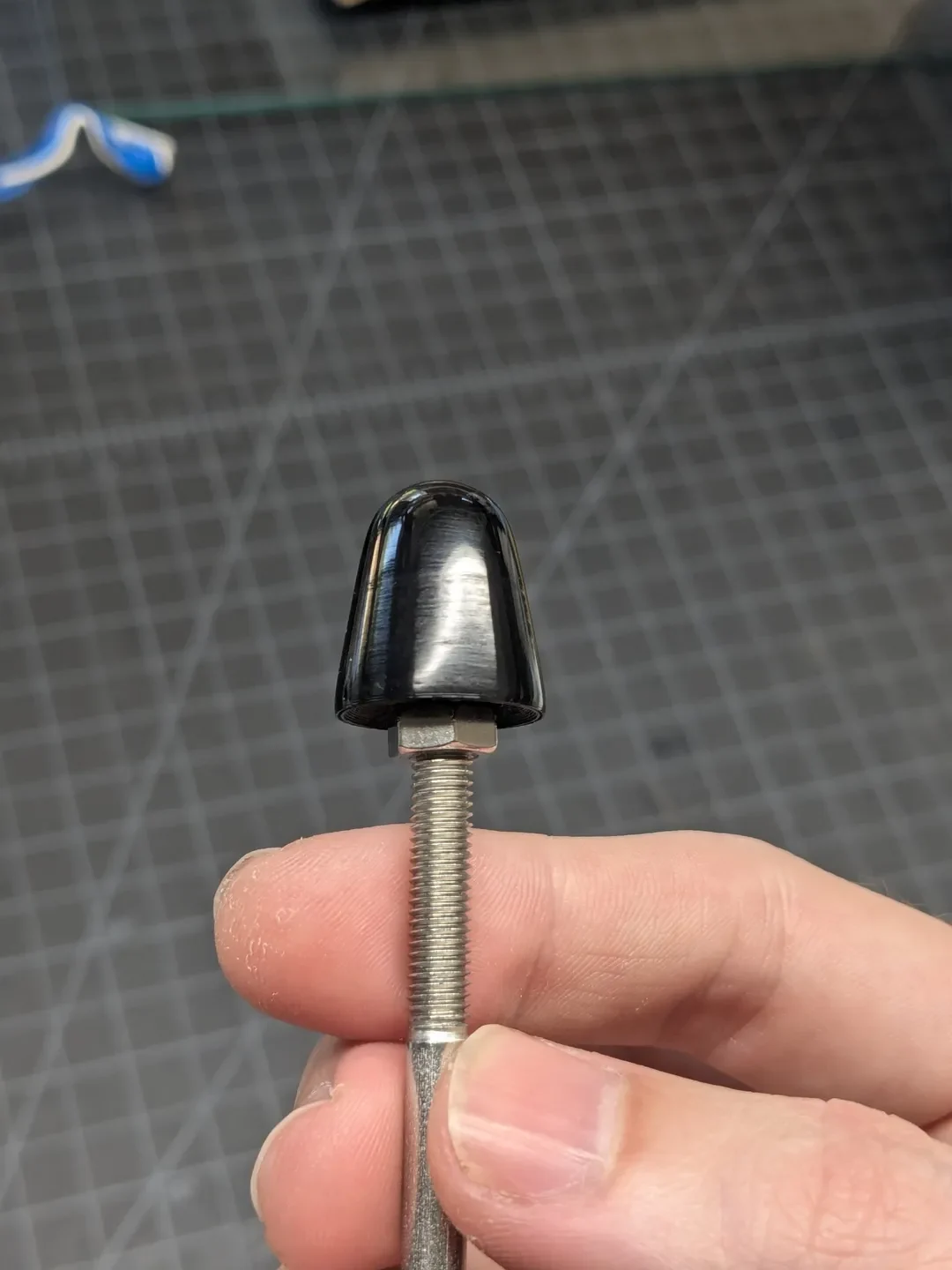

Я нашел очень эффективным использовать гайку M5 и еще один болт, чтобы легко удерживать выступ во время работы. Я вставил крепежный болт в дрель и использовал ее для влажной шлифовки ��иний слоев наждачной бумагой с зернистостью 800. Затем я отполировал его зубной пастой на бумажном полотенце, а затем обычной бумагой для принтера.

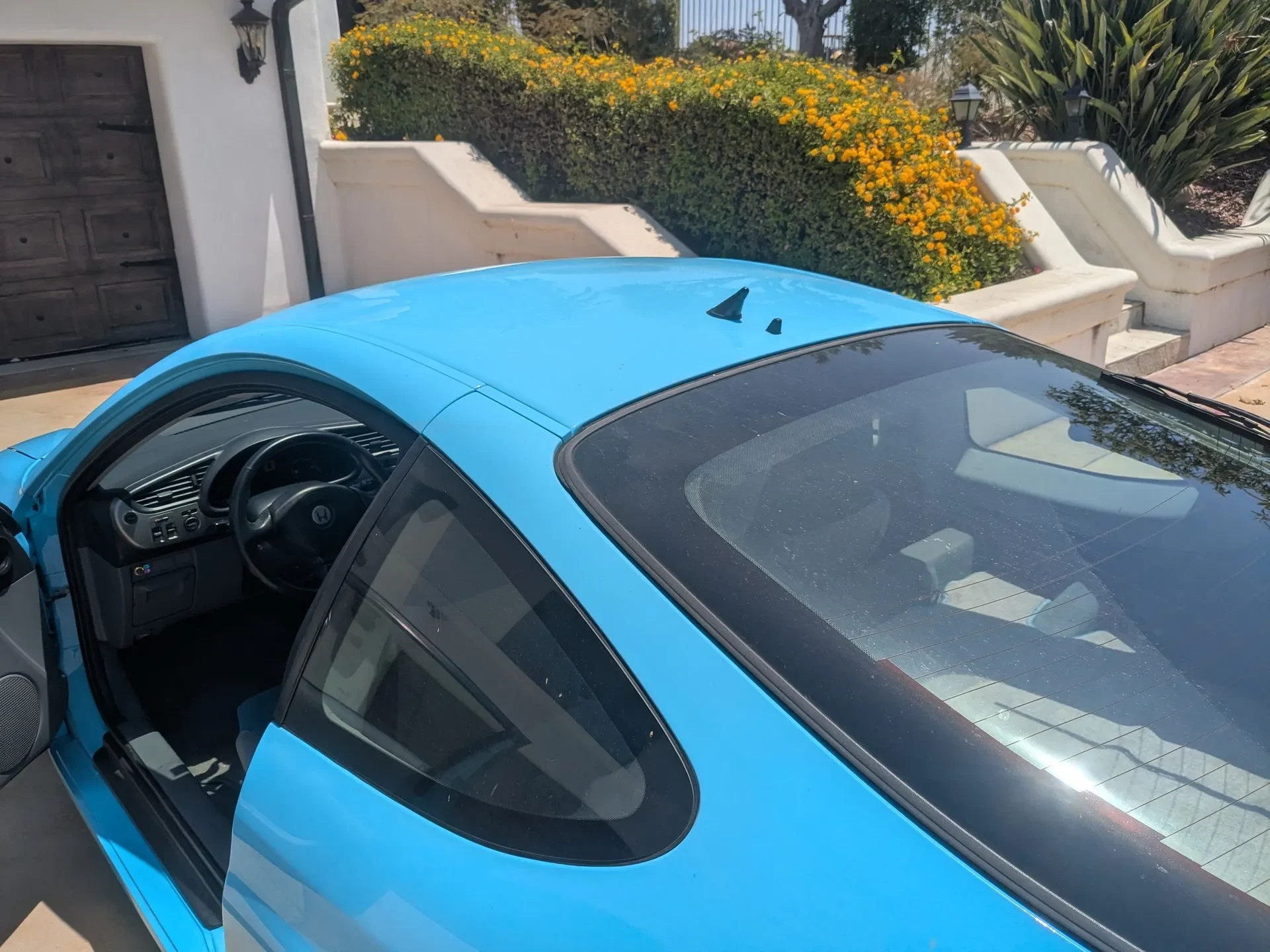

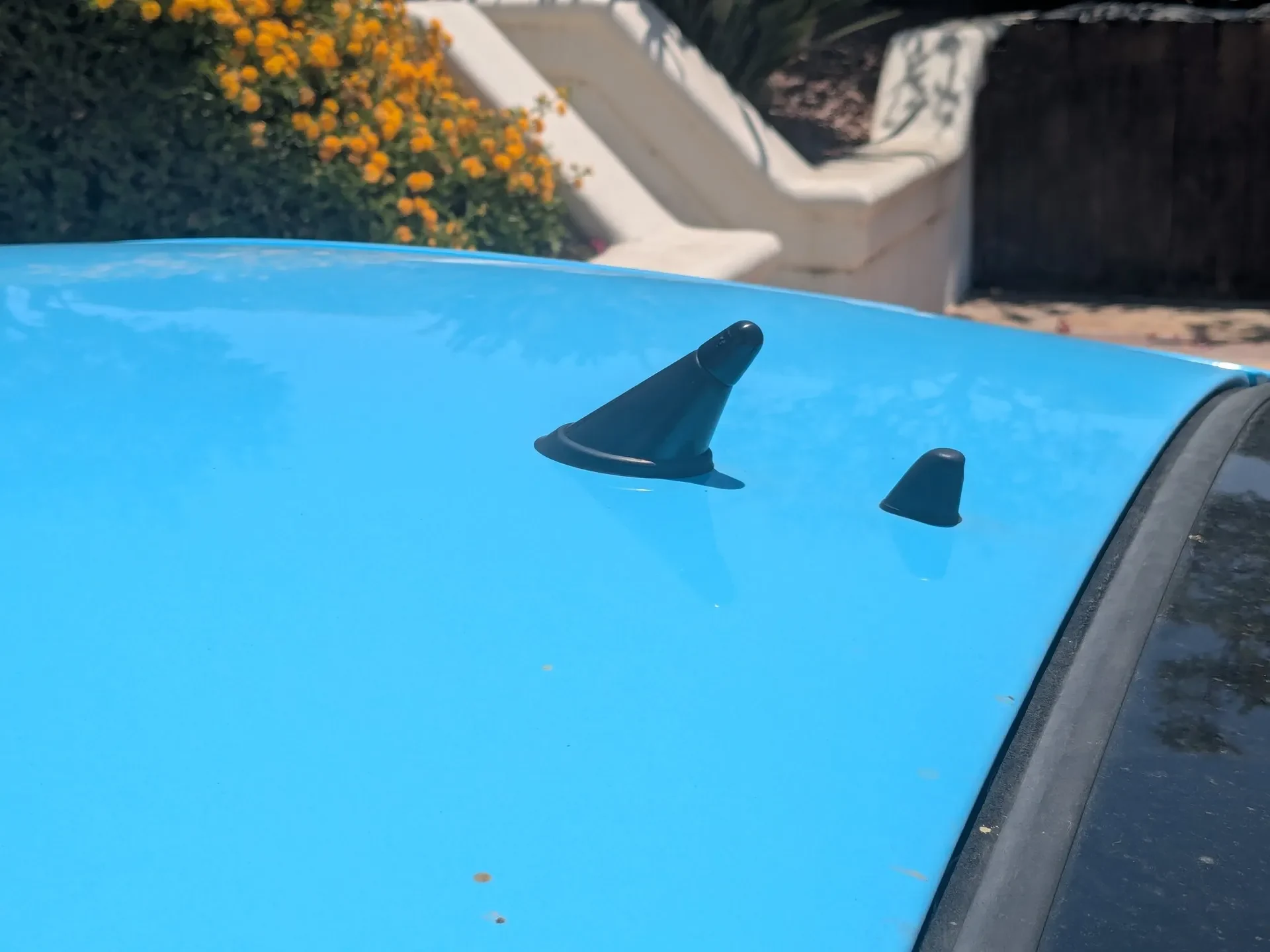

Это сработало довольно хорошо, как вы можете видеть на фотографиях. Он далек от совершенства, но по моим меркам вполне достаточно хорош, особенно с того расстояния, с которого вы обычно видите его в машине.
