Винтовая втулка для Honda HR-V

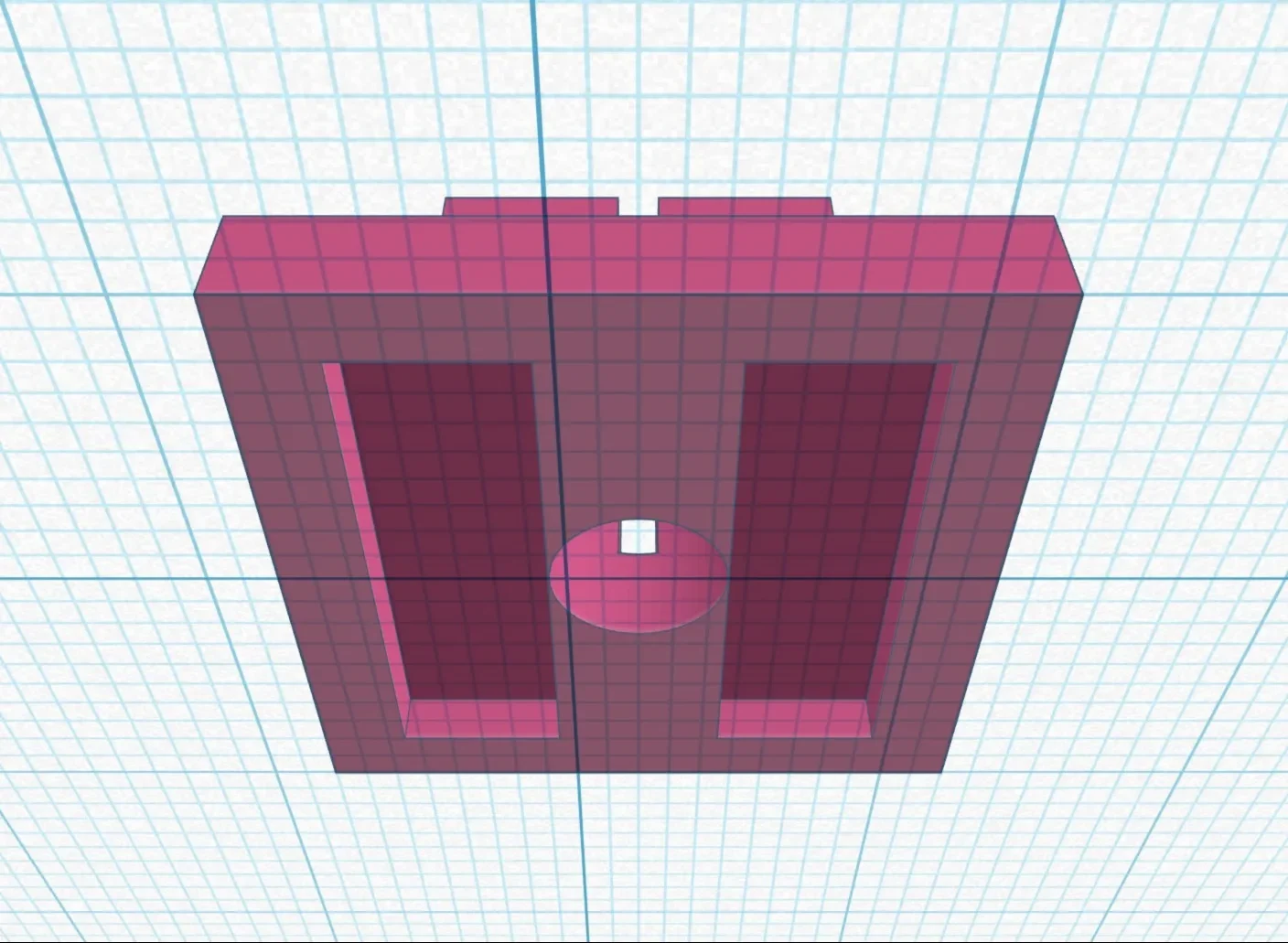

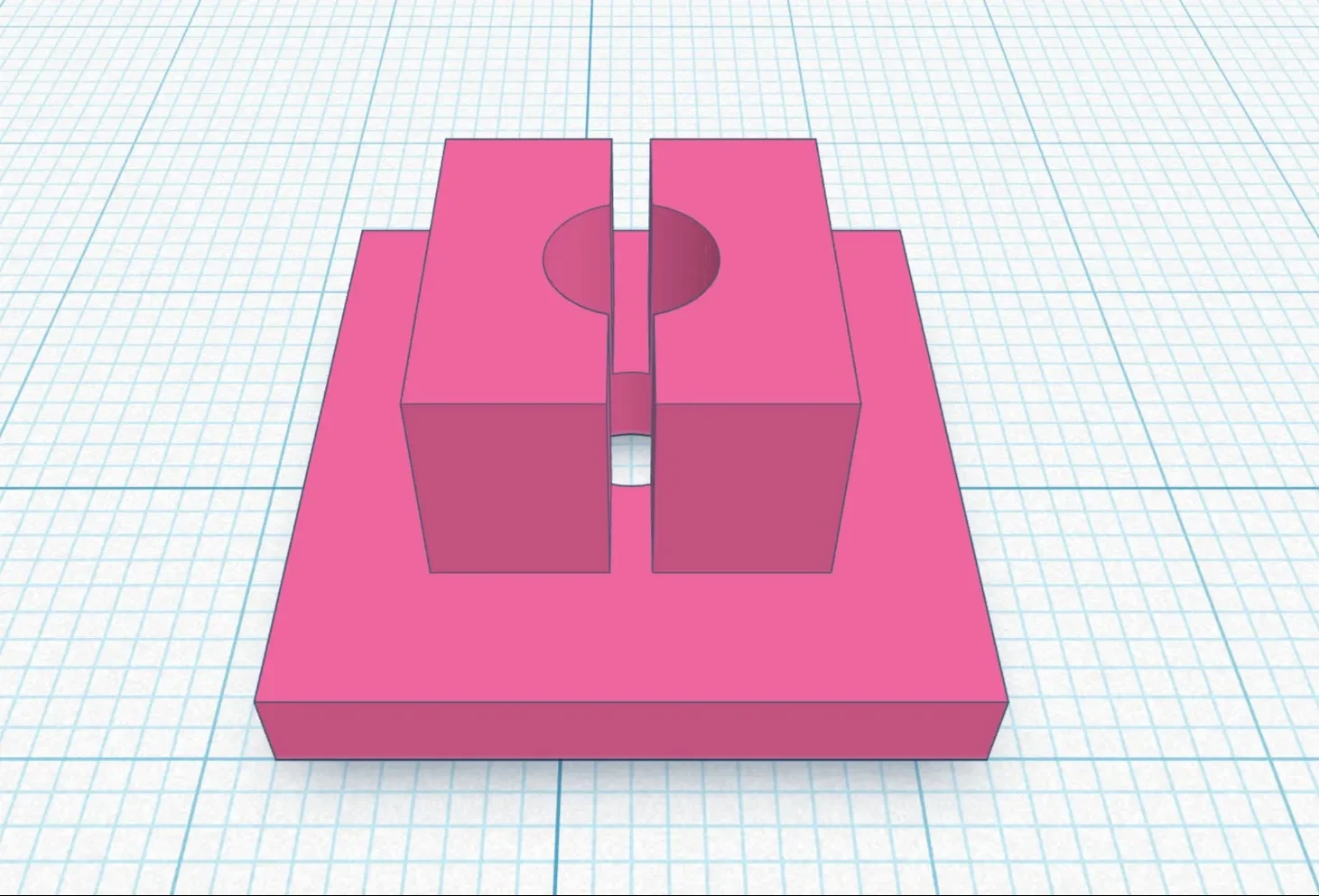

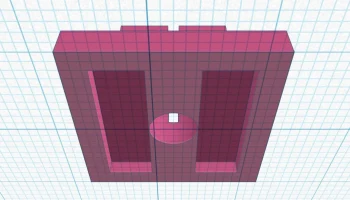

Это резьбовая втулка размером 20x20 мм для использования с винтом 4,5x19 мм. Аналогичный тип используется в Honda HR-V II (RU) для фиксации хорошо войлочного подкрылка колеса, прочно прикрепленного к точкам крепления внутри заднего бампера.

Опоры не нужны, если вы печатаете на плоской стороне (вы можете распечатать их на стороне с опорами, чтобы придать им большую прочность). Я использовал PETG, слой 0,15, заполнение 30%, и он был достаточно прочным, чтобы не сломаться при затягивании винта, и достаточно мягки��, чтобы винт не оказывал слишком большого сопротивления.

История об этой детали такова: при замене лампы заднего противотуманного фонаря в моей Honda HR-V 2016 года выпуска я обнаружил, что исходная лампа отсутствует в самом нижнем винте, что приводит к попаданию избытка воды и грязи внутрь заднего бампера, поэтому я решил это починить. Поскольку я совершенно ничего не знаю о 3D-проектировании, я попробовал сначала использовать Tinkercad, но мне потребовалось несколько часов, чтобы привыкнуть к среде. Поэтому, чтобы сделать это быстрее, я использовал M365 Copilot для чернового проектирования, основываясь на моем описании и измерениях, которые я взял с точки крепления и винта. Затем я поместил его в OpenSCAD, чтобы получить файл STL, который затем вручную настроил в TinkerCAD для получения окончательного результата.
