Honda Odyssey 2025 Интегрированная зарядная площадка Mags...

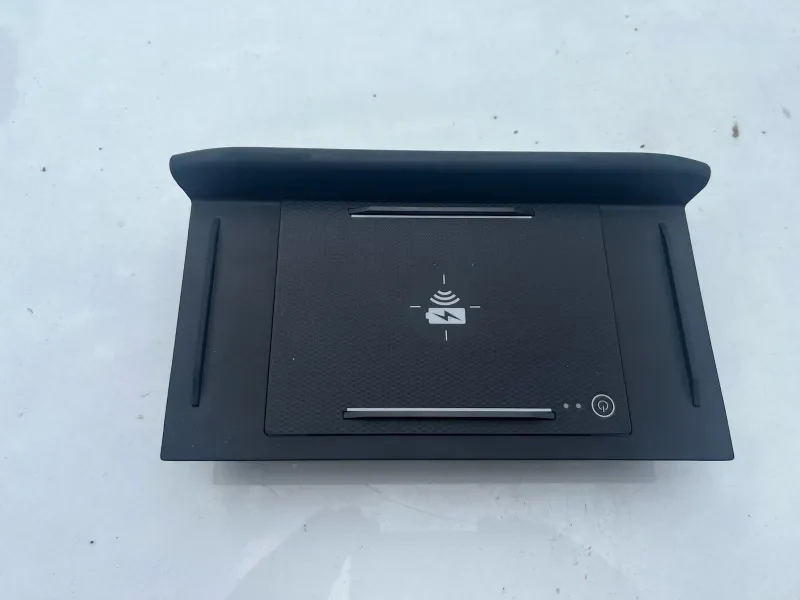

Эта модель является заменой зарядного устройства Honda Odyssey 2025 (и, возможно, других моделей Honda). Я обнаружил, что стандартная панель бесполезна; он не заряжал мой телефон, но отлично сохранял его тепло! Зарядное устройство — деталь Honda № 8A370-THR-A020-M1, выпущенное в 2023 году. Похоже, оно также используется в Civic и Accord, поэтому эта модель может работать и в других автомобилях Honda.

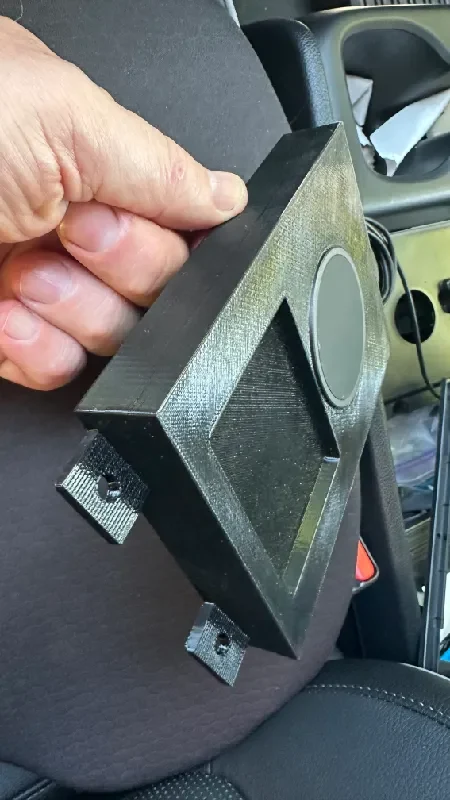

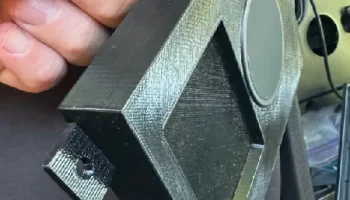

В этой модели используется стандартная рамка для беспроводного зарядного устройства, а вставка заменена корпусом, совместимым с magsafe. Вы можете использовать любую зарядную шайбу MagSafe, но я рекомендую магнитные шайбы JSAUX, которые имеют черный цвет. Питание осуществляется через USB-розетку центральной консоли, поэтому кабель остается скрытым, что обеспечивает простую установку.

Я напечатал это из PETG лицевой стороной вверх на рабочей пластине с опорами. На моем CoreONE ушло около 3 часов. При этом на крыльях фланцев и в центре устройства будет создан поддерживающий материал заполнения. Удалите это перед установкой.

Установка проста:

возьмитесь за край корпуса зарядного устройства со стороны отсека для хранения и осторожно поднимите — есть четыре точки крепления, которые следует освободить без приложения слишком большого усилия.

проследите за кабелем питания и нажмите на защелку, чтобы отсоединить все устройство от шнура питания.

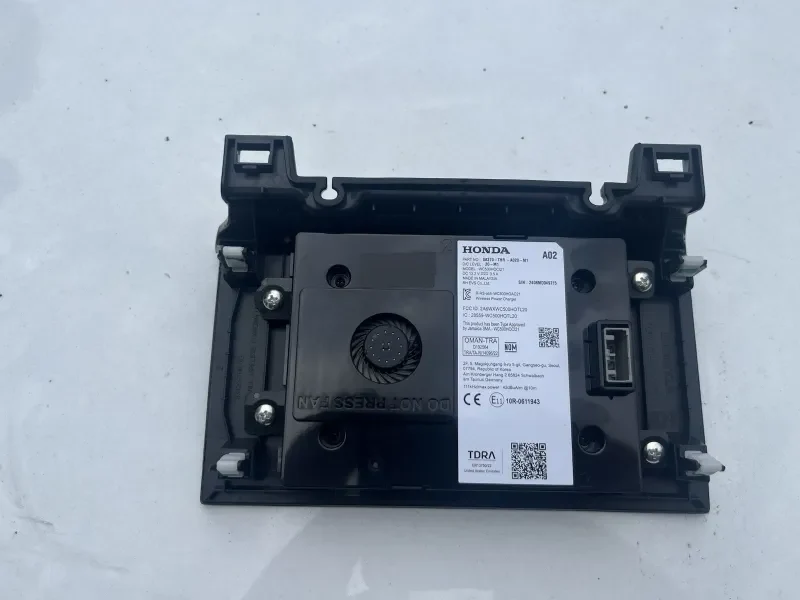

отвинтите четыре крепежных винта и снимите существующее беспроводное зарядное устройство.

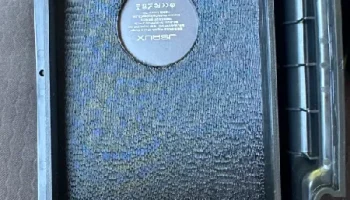

на корпусе, напечатанном на 3D-принтере, осторожно проведите кабель Magsafe в отверстие для кабеля и осторожно потяните за кабель, одновременно вдавливая диск Magsafe в отверстие. Лучше всего сначала попробовать наклонить сторону кабеля магнитного диска внутрь, а затем нажать на противоположный конец.

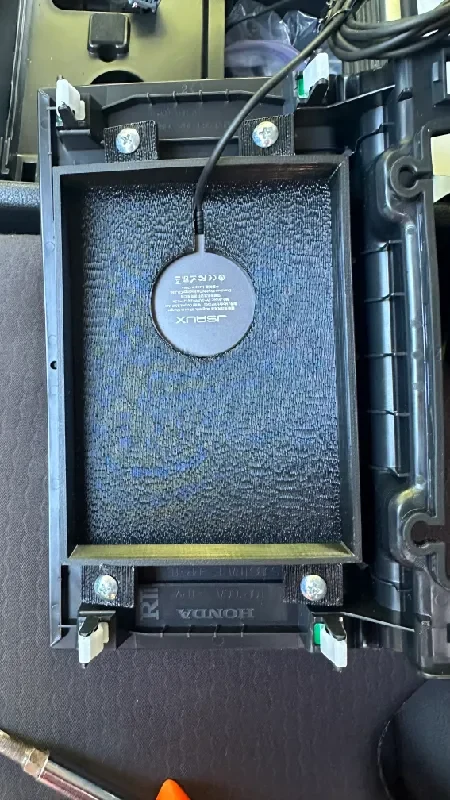

установите новую вставку зарядного устройства в корпус (обратный шаг [3])

подключите кабель USBC к существующей розетке под держателем зарядного устройства.

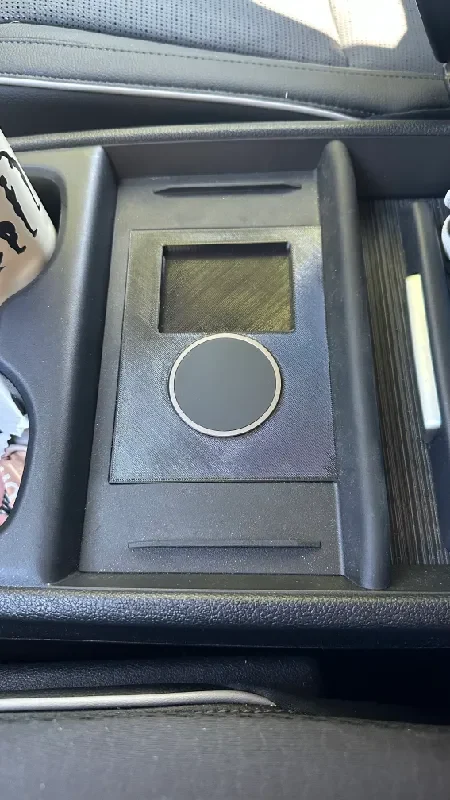

аккуратно задвиньте все устройство на место — дополнительный кабель magsafe должен надежно спрятаться под устройством.

Вот ссылка TinkerCAD на исходную модель, если вы хотите внести изменения.

Ура,
Найджел.
