Регулировочная втулка коробки передач Honda Viking 110......

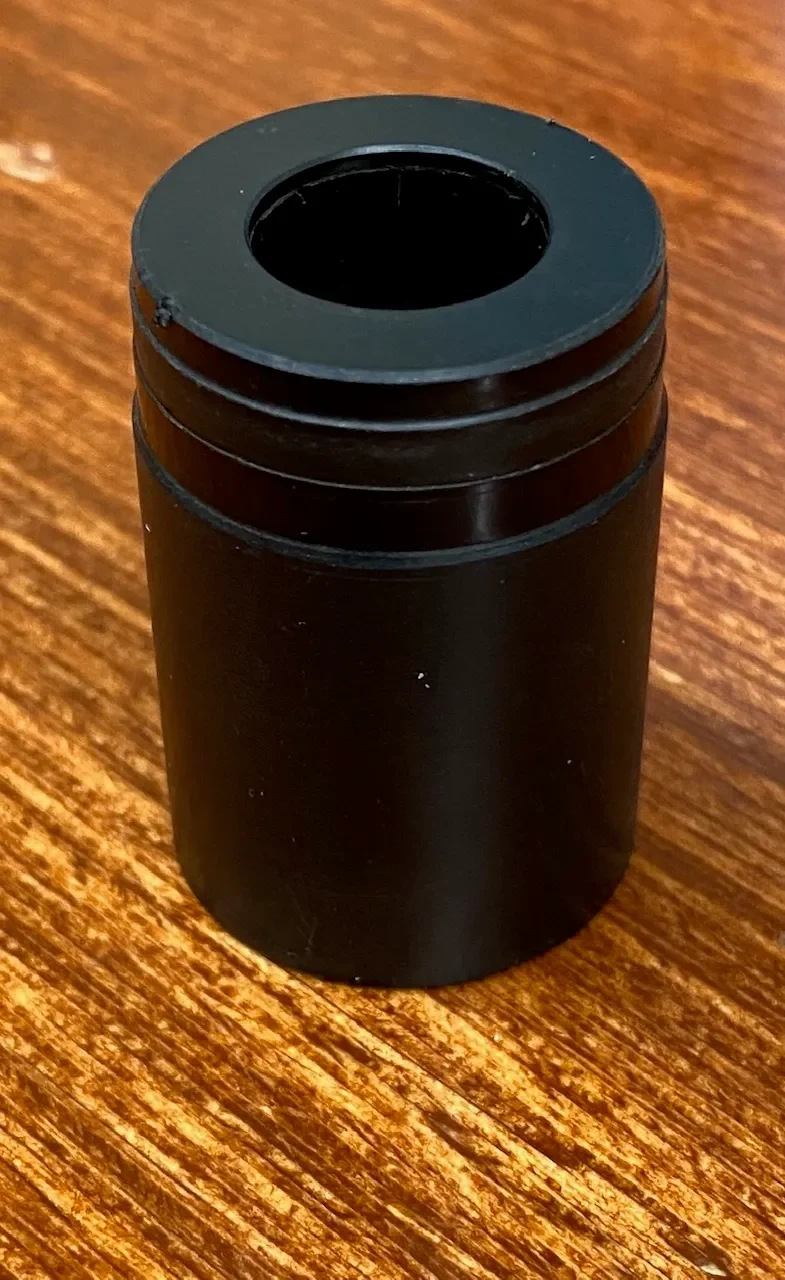

Эта втулка вставляется в коленчатый вал для совмещения коленчатого вала и входного вала ведущей шестерни GeraBox на коробке передач Viking 110. Входной вал шестерни коробки передач имеет внешний диаметр 15,0 мм. Печатная втулка имеет внутренний диаметр 15,25 мм, что обеспечивает плотное прилегание к соплу принтера диаметром 0,4 мм. Втулка имеет наружный диаметр 28,15 мм со ступеньками на конце 27,35 мм и 26,6 мм, чтобы соответствовать профилю направляющей поверхности подшипника коленчатого вала. Длина втулки 41 мм.

По конструкции эта втулка обеспечивает точную посадку. В зависимости от принтера и диаметра сопла шина может потребовать некоторых корректировок после печати. Кусок наждачной бумаги с клейкой основой 180-220, обернутый вокруг трубы с внешним диаметром ½ дюйма, хорошо подходит для раскрытия внутреннего диаметра, если он слишком тугой. Для вдавливания втулки в конец коленчатого вала используется пластиковый молоток.

Используйте втулку, чтобы выровнять коробку передач и двигатель, прежде чем затягивать четыре крепежных болта. Если крепежные болты затянуты слабо, напечатайте втулку, которая войдет в отверстия блока двигателя для более плотной посадки болтов.
