Комплект колес на Honda WT20X

Источник:

www.printables.com

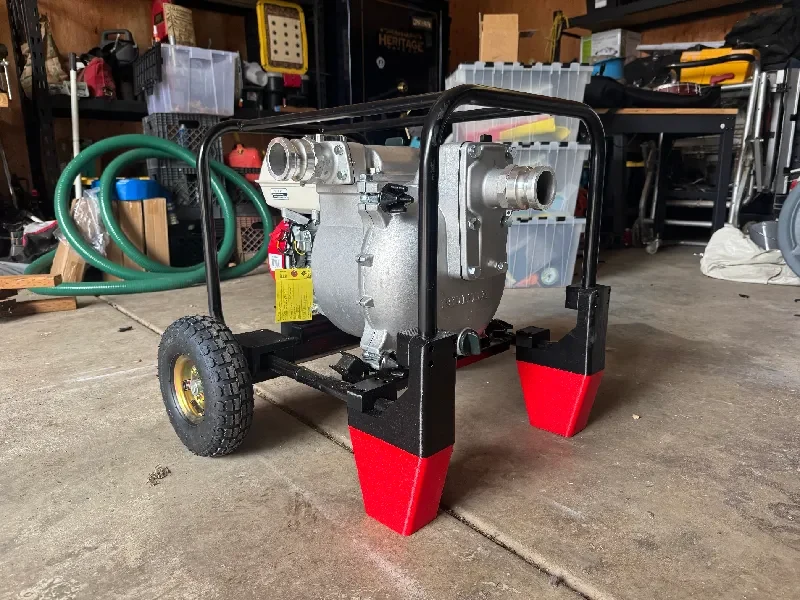

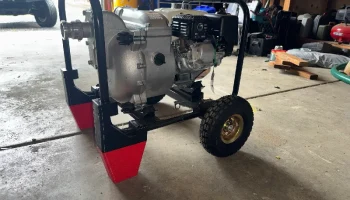

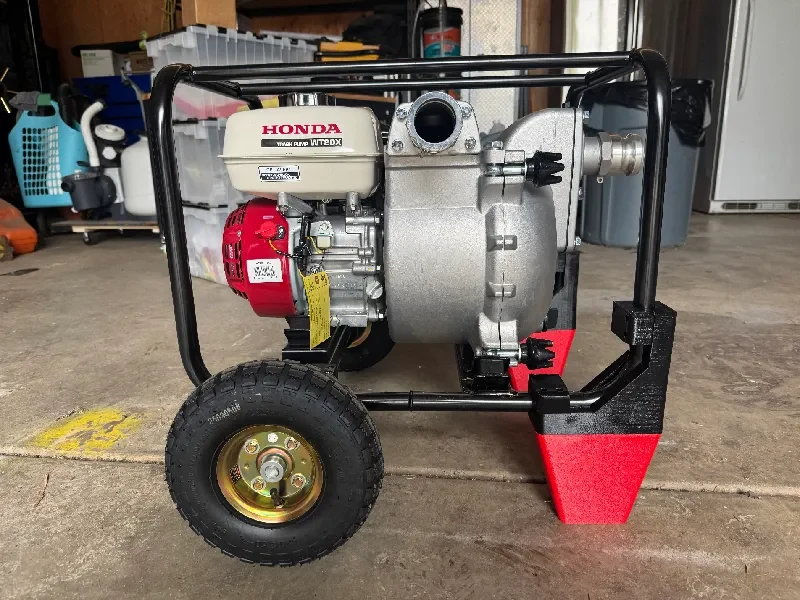

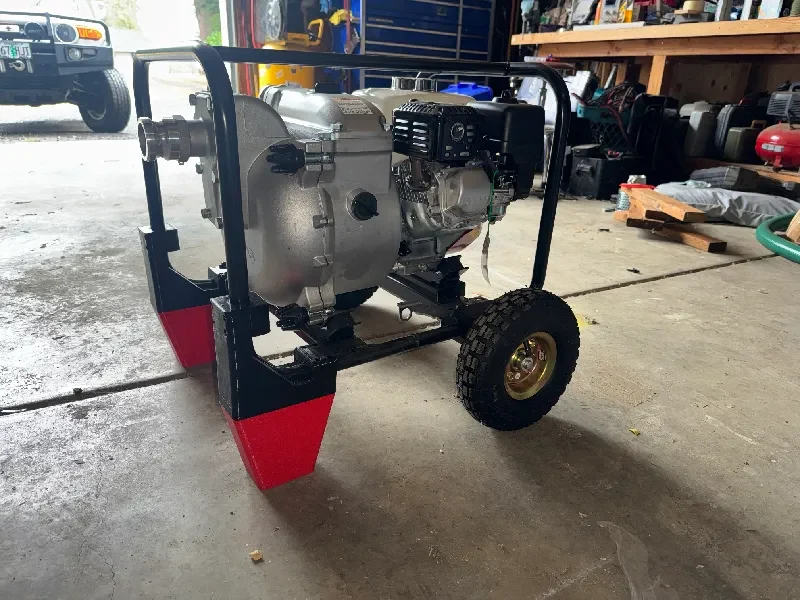

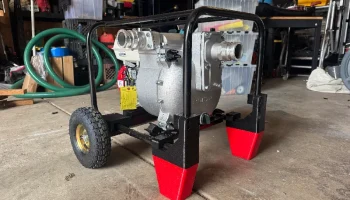

Комплект колес для мусорного насоса Honda WT20X своими руками. Крепится к раме насоса. Напечатан из ТПУ для хорошей долговечности. Сохраняет работоспособность насоса.

Я напечатал это с высотой слоя 0,4 мм из сопла диаметром 0,8 мм. 4 периметра, 8 верхних и нижних слоев, заполнение 20%.

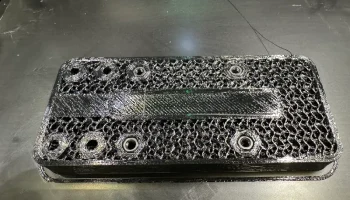

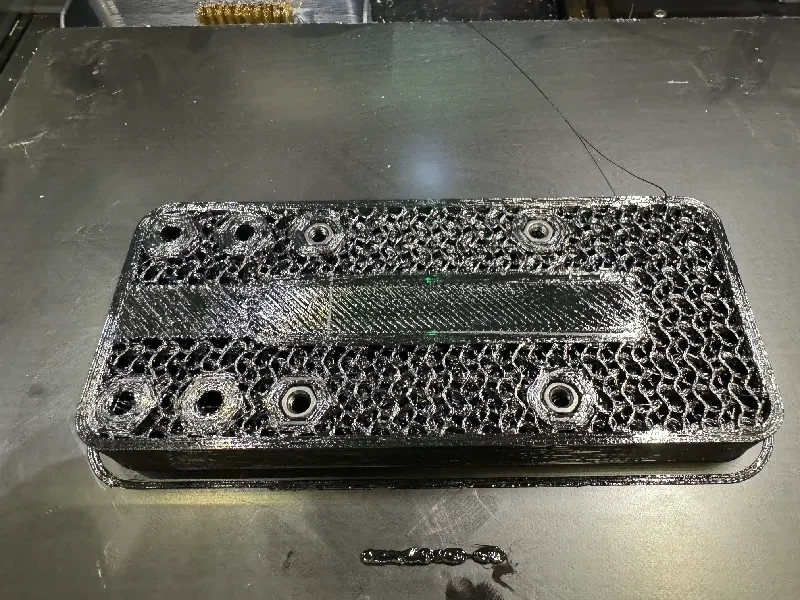

Передняя база насосной тележки требует паузы в слайсере, чтобы можно было вставить (4) шестигранные гайки диаметром 5 мм для крепления передней ножки насосной тележки. Смотрите фото.

Требуемые печатные детали:

1 х насосная тележка с колесной базойправая

1 х насосная тележка, колёсная база, правый

1 х насосная тележка с колесной базойслева

1 х насосная тележка, колпак с колесной базой, левый

2 х насосная тележка на переднем основании

2 х насосная тележка на передних ножках

4 х передняя крышка насосной тележки

Спецификация:

печатные детали

(2) 10-дюймовое пневматическое колесо. https://www.harborfreight.com/10-inch-pneumatic-tire-with-gold-hub-41475.html

Осевая тяга 5/8 дюйма. В большинстве магазинов товаров для дома это есть. Отрежьте по размеру.

(4) Цельные стальные оцинкованные втулки установочного винта диаметром 5/8 дюйма на валу. https://www.amazon.com/dp/B07C9SZKW9?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

(34) Шестигранная гайка 5 мм.

(8) SHCS 5 x 30 мм для крепления передней ножки тележки к переднему основанию тележки. Ключевым моментом здесь является длинный шестигранный ключ на 4 мм. https://www.amazon.com/Eklind-54940-Cushion-Grip-T-Key/dp/B0006HB20E/ref=sr_1_ 5?crid=31RZ1HF6QC53Y&dib=eyJ2IjoiMSJ9.izco11gH4-rsqQ35yZNy6nwqLIjZU4uYbdOtSbA1 AHS9B5gn-SEgbu_3ioDObZ9eIIFEwgeLTeIakM9sgE5acf0IbA4rXD9uL6pfSqkeBf4-PrkG2LM3Hi Xiqpq1o9DdiSdAAq7dl38pysgTmUmrclOrh8SpfDmuJY2b04fusoPMHXMomUFJBBZooP9Rpv0JHQGj 2q8HKGPtrqYyqkYSKta9dYrPLmeE54WVGb2Vmbq8_fgZ7ocIOX0cFTuGTnjucQVKLfZct1dZAPh6UF SzTFZK1hPos86SAmaHV9yl6mQ.CYsTlz9cvdRgHNCWeRt4_Sq26Ed5CnXIhyTtqbMeOSY&dib_tag= se&keywords=eklind%2B4mm%2Blong%2Ballen%2Bwrenches&qid=1758482879&s=industrial&sprefix=eklind%2B4mm%2Blong%2Ballen%2Bwrenches%2Industrial%2C119&sr=1-5&th=1

(26) SHCS 5 x 40 мм для всех остальных насадок.
