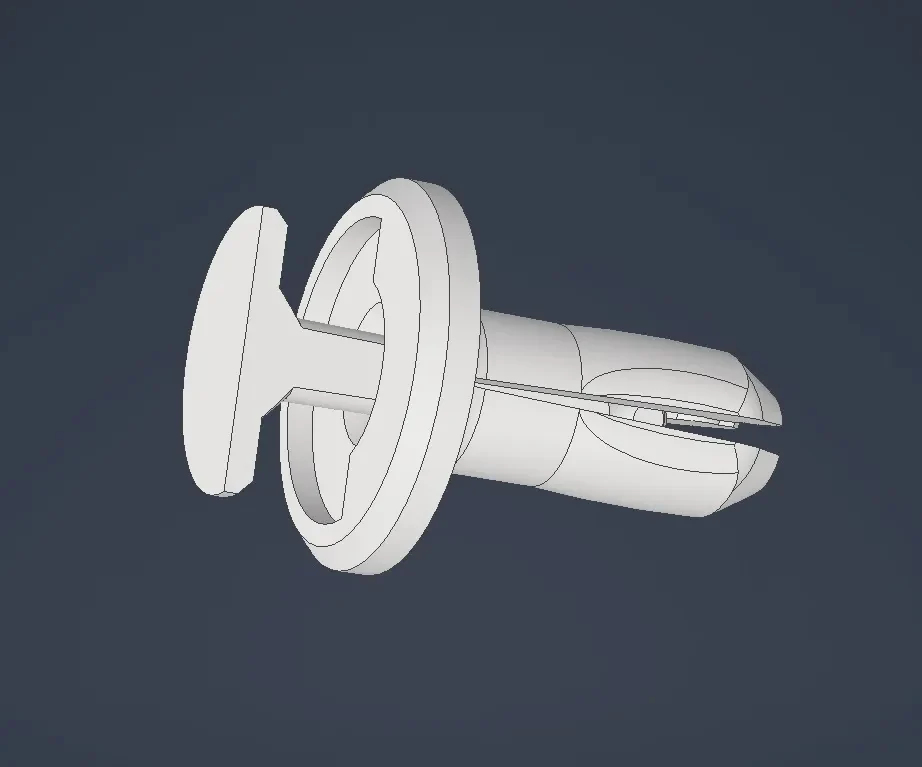

Заклепка/зажим для панели 6 мм

Этот крепеж рассчитан на отверстие диаметром 6 мм и диаметром головки 14,1 мм. Его можно масштабировать по мере необходимости.

Модель основана на размерах детали Honda. 90683-ГР1-003. Я использовал его для крепления панелей кузова на Honda CBR929RR.

По сравнению с другими конструкциями заклепок, которые можно напечатать на 3D-принтере, эта конструкция имеет следующие особенности:
— Только один хвостовик разделен для более прочного хвостовика
— Булавка с боковой печатью для оптимальной ориентации слоев.
— Положительное удержание штифта
— Слегка расширенный хвостовик, который остается в отверстии даже без вставленного штифта.

Рекомендуемые настройки печати

Напечатайте корпус заклепки на головке, направленной вверх. Распечатайте заклепку, лежащую на плоской стороне.

Материал

Сопло

Высота слоя

Сила

Поддерживает

ПЭТГ

0,4 мм

0,12 мм

100% заполнение

Нет
