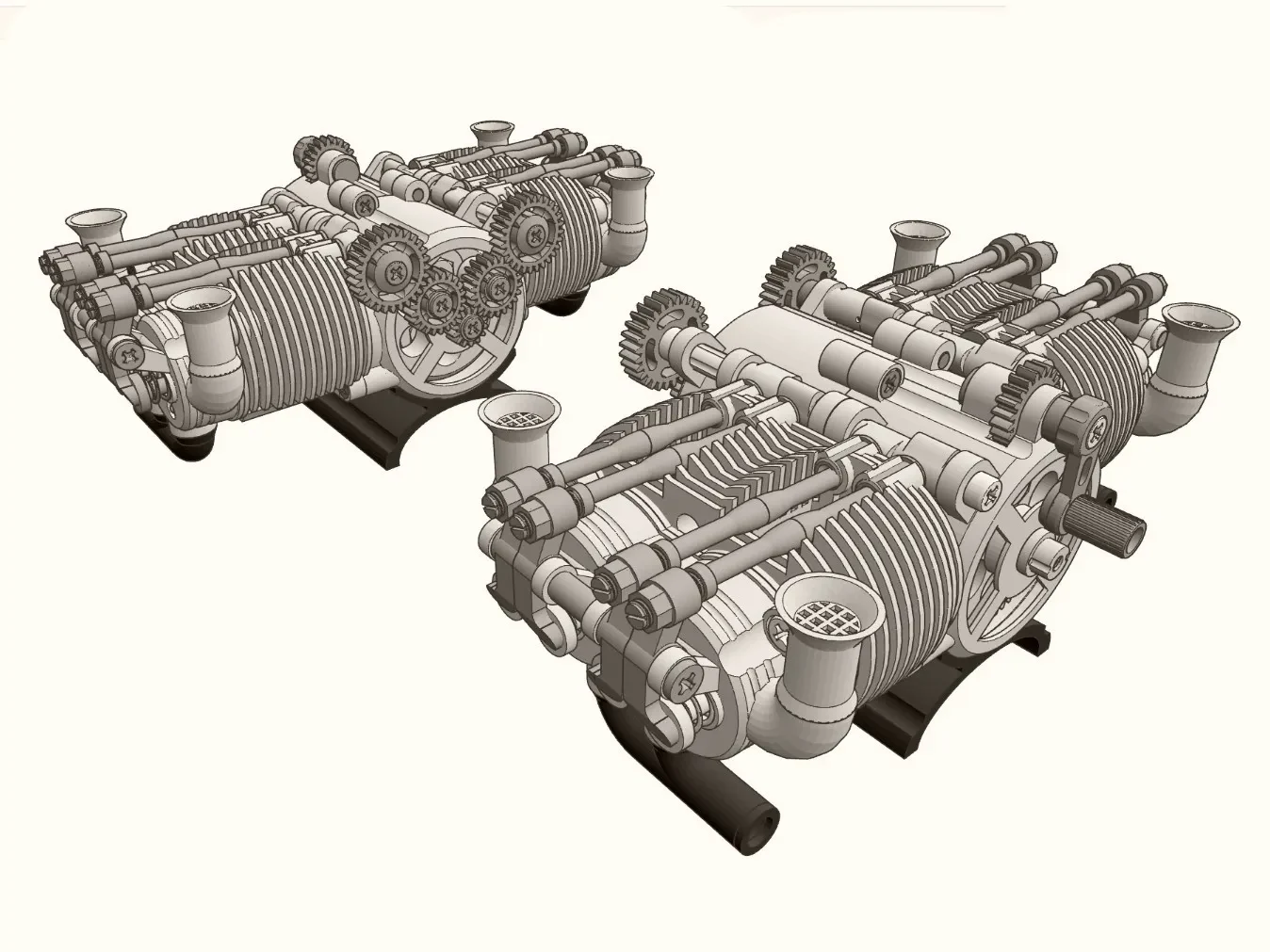

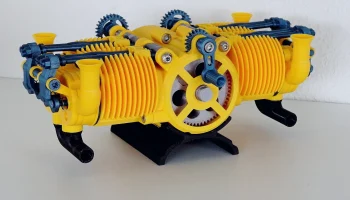

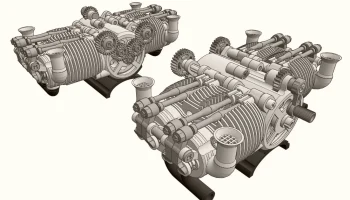

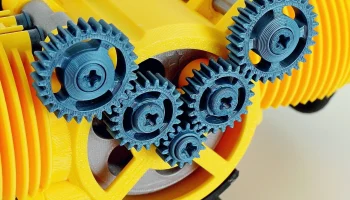

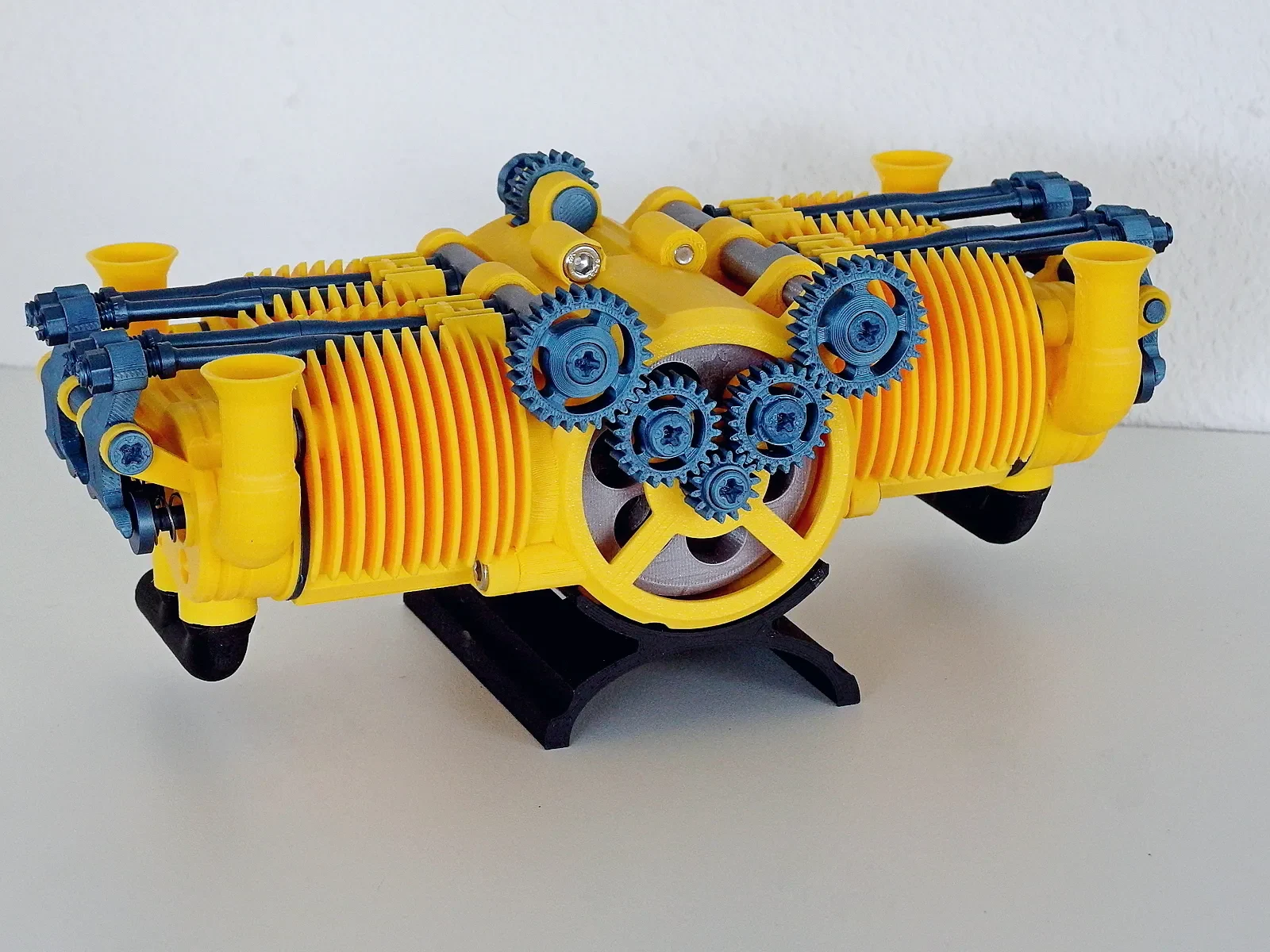

4-цилиндровый оппозитный двигатель с верхним расположение...

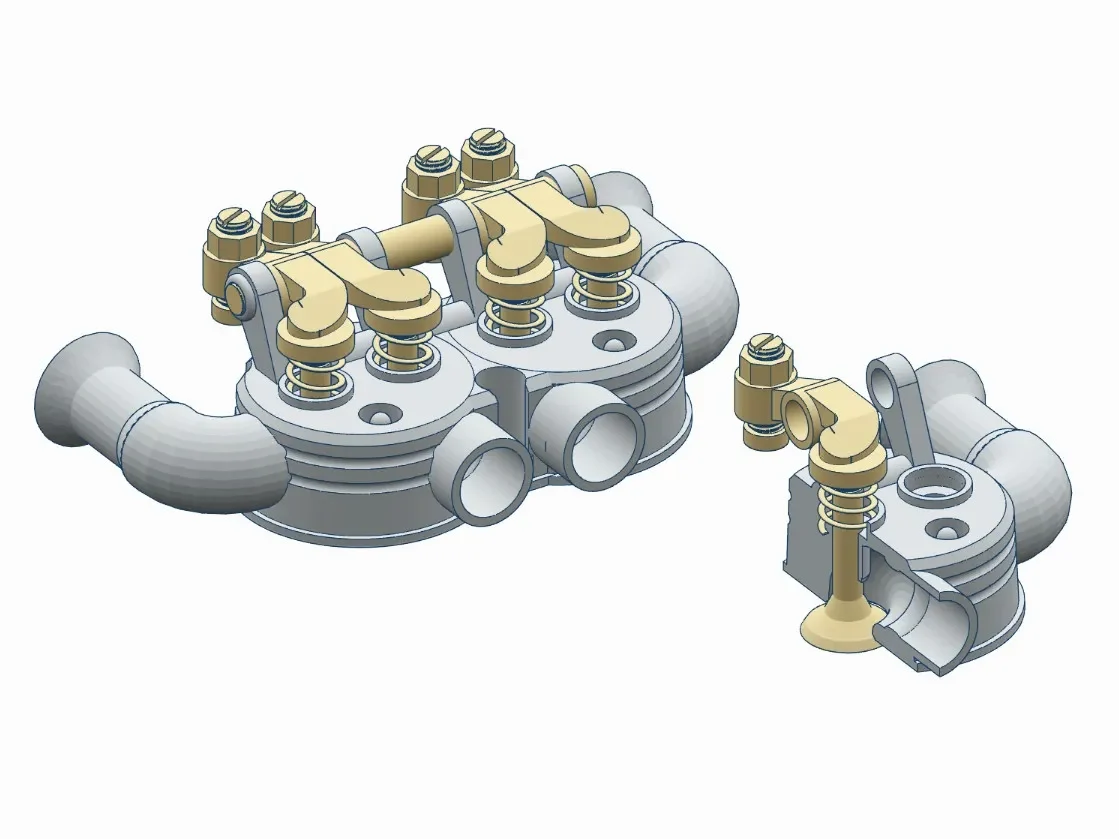

Двигатель с верхним расположением клапанов, сокращенно OHV, представляет собой поршневой двигатель, клапаны которого расположены в головке блока цилиндров над камерой сгорания.

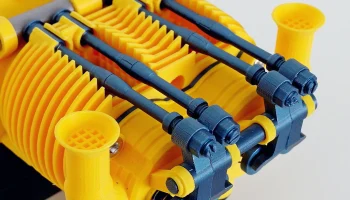

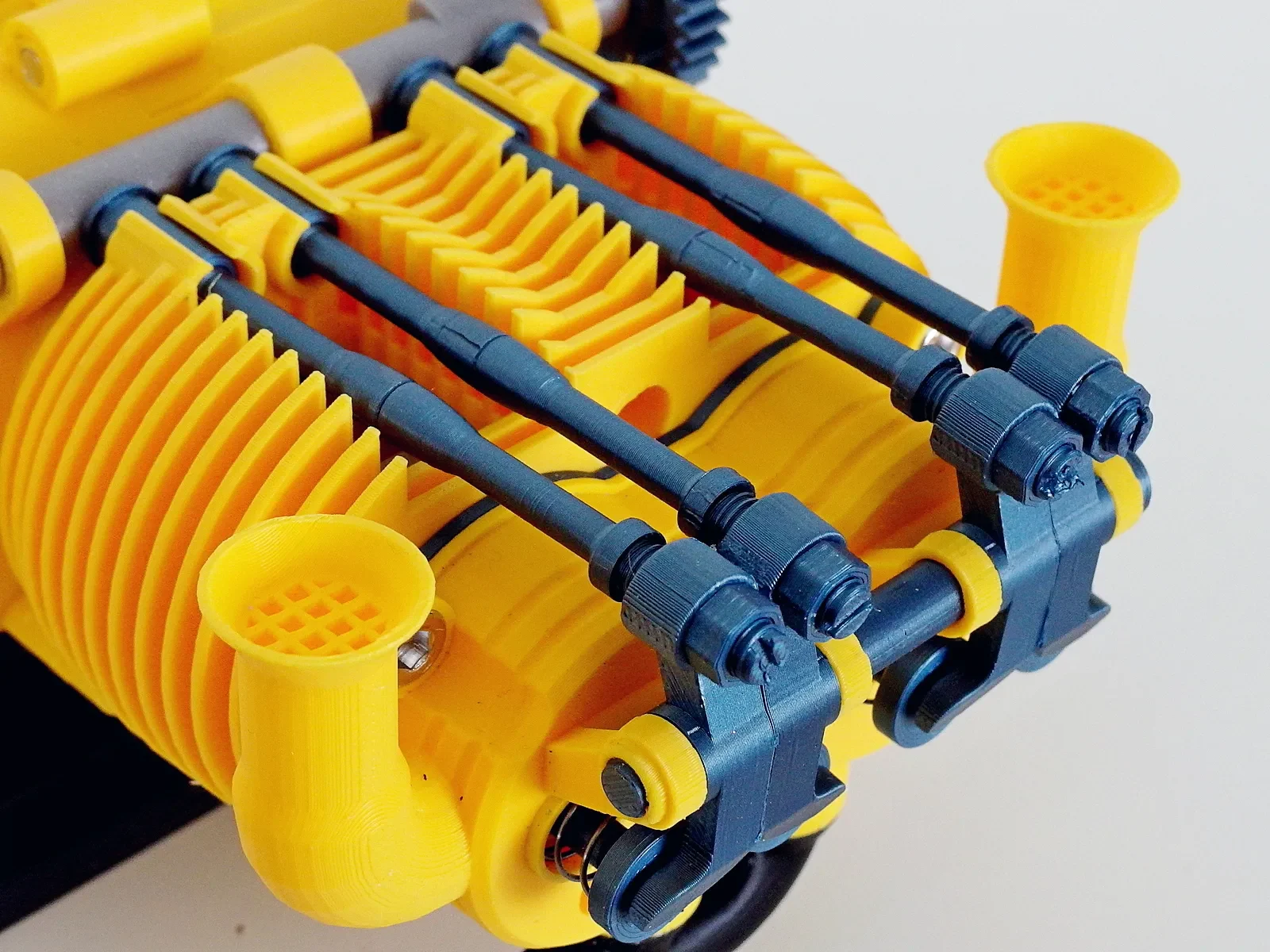

В этой модели клапаны приводятся в действие толкателями.
Оппозитный двигатель обычно используется в самолетах, поскольку он генерирует большую мощность от легкого двигателя.

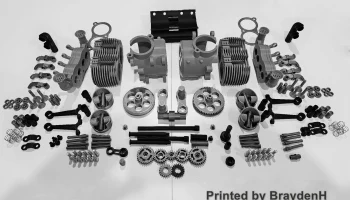

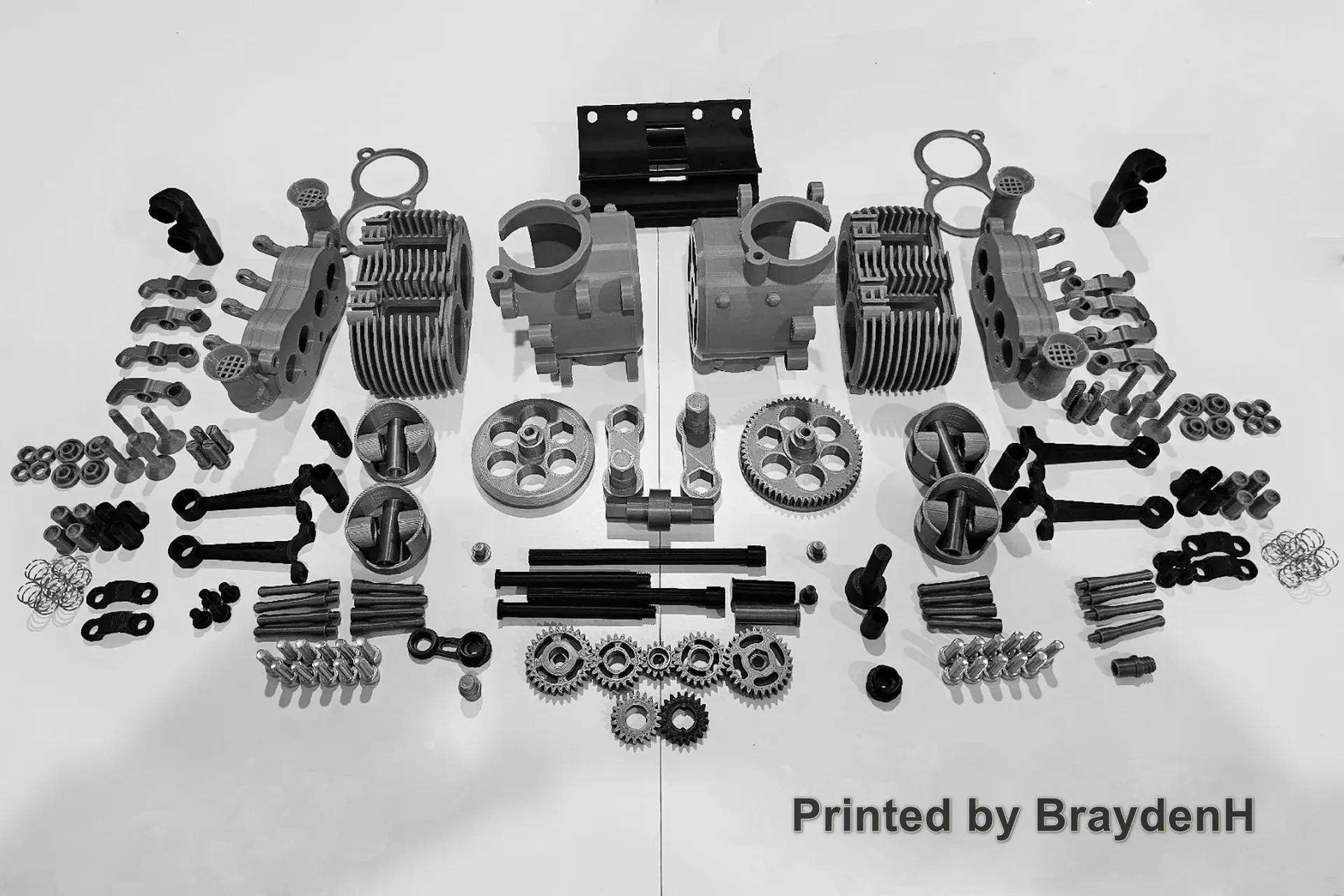

Модель спроектирована так, чтобы ее можно было (де)монтировать с помощью болтов. Таким образом, готовая модель очень подходит для образовательных целей.

Вес модели 0,5 кг.
Размеры модели 264 х 154 х 101 мм.

ПЕЧАТЬ
Избегайте слоновьей стопы и чрезмерного выдавливания.
Распечатал и протестировал модель с использованием нити PLA+, высота слоя 0,16 мм.

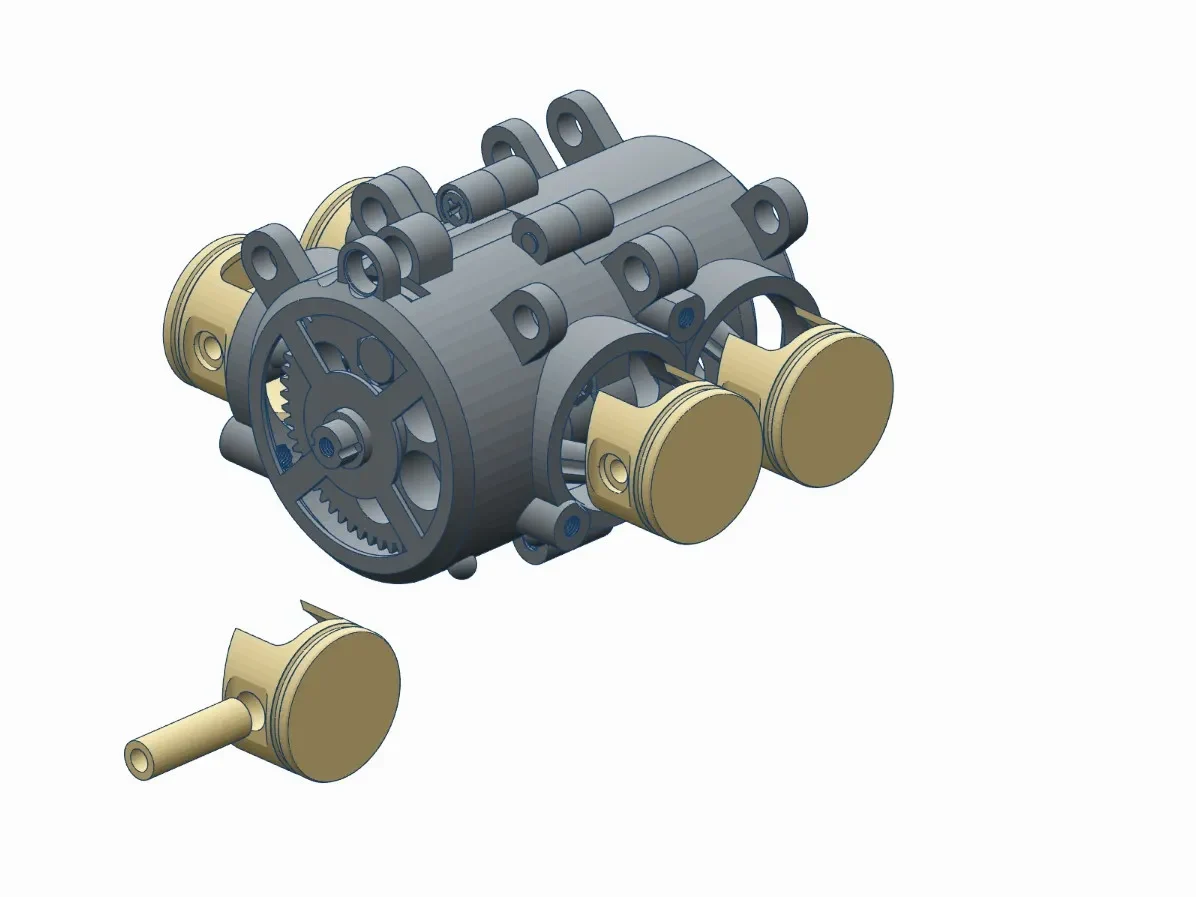

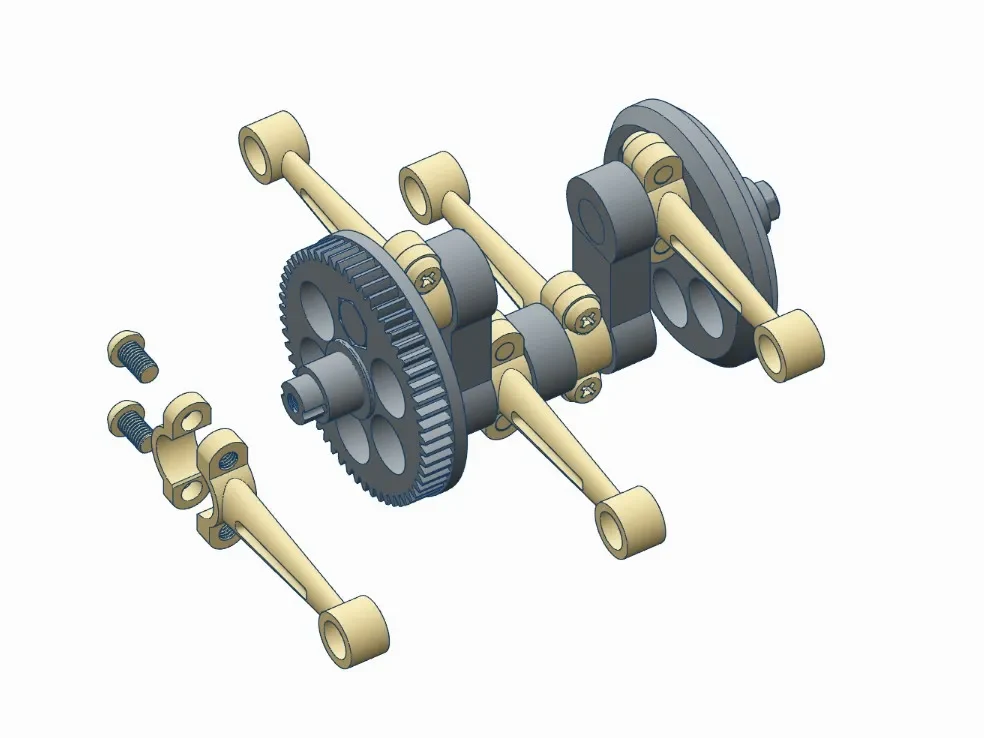

ИНСТРУКЦИЯ ПО СБОРКЕ
Полную инструкцию по сборке можно найти в файле «INSTRUCTIONS.PDF».

МЕТАЛЛИЧЕСКИЕ ЧАСТИ
Для клапанов необходимо восемь винтовых пружин шириной 10 мм и высотой 15 мм. Толщина проволоки 0,6 или 0,7 мм (АлиЭкспресс).
Требуется двадцать два металлических болта с внутренним шестигранником M5 x 15 мм.

ЭКСПЛУАТАЦИЯ

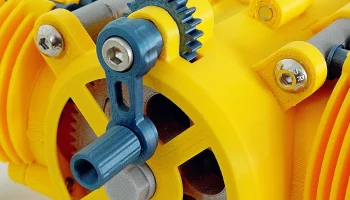

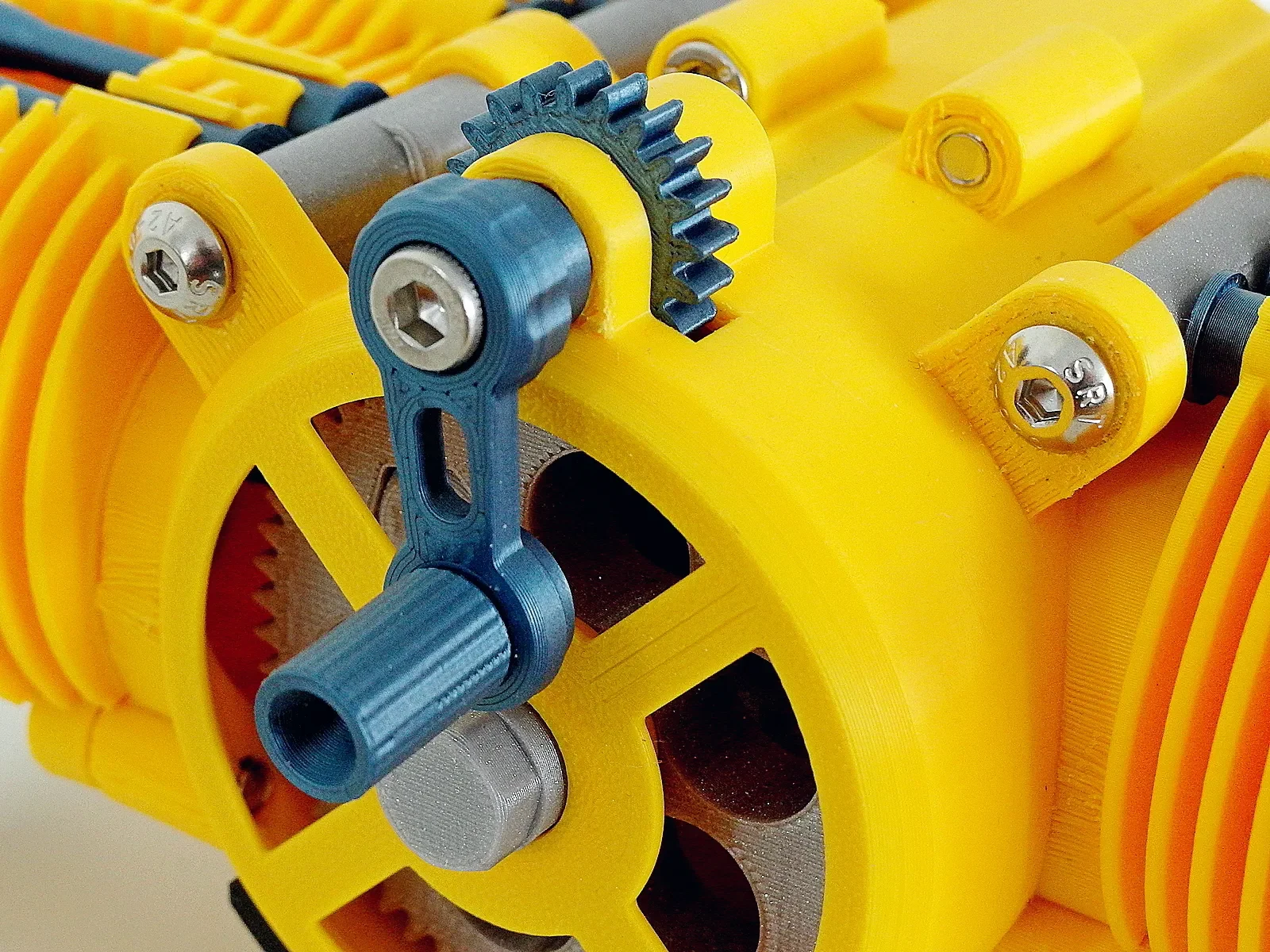

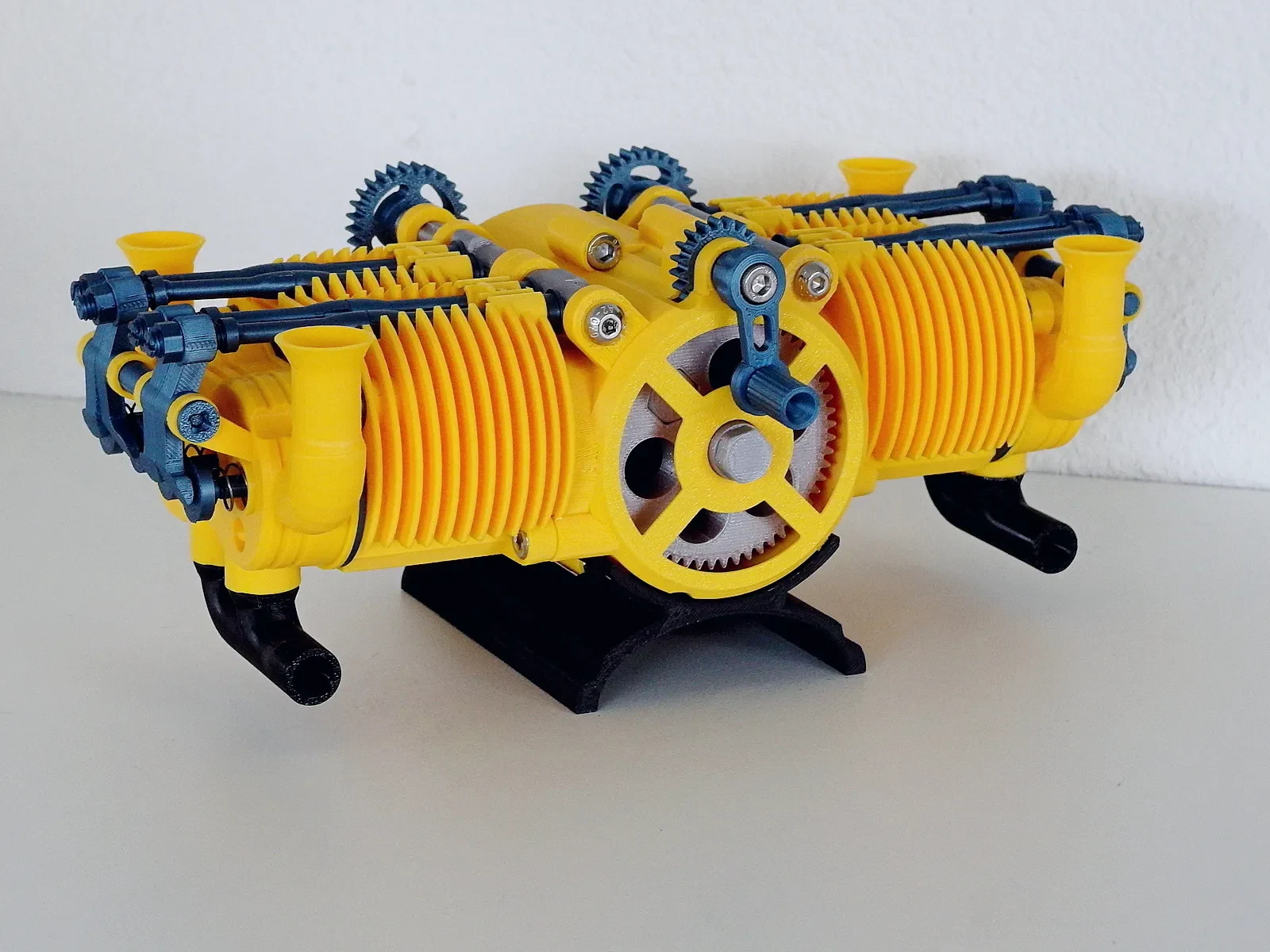

Поверните изогнутую ручку по часовой стрелке.
Добавлен адаптер для электроинструмента.
