Гибкая ручка простого дизайна - работает с стержнями Pica ди

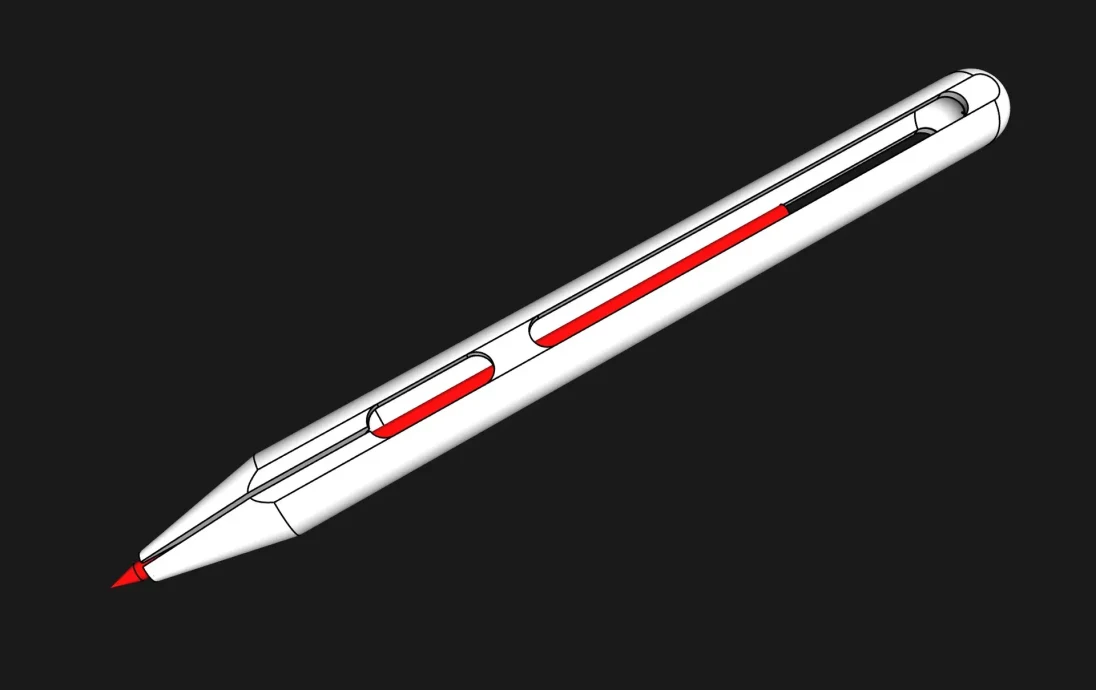

Эта ручка использует собственную жесткость, чтобы захватывать грифель диаметром 2,8 мм (также используется в карандашах Pica, см. здесь: https://www.pica-marker.com/en/pen/pica-dry).

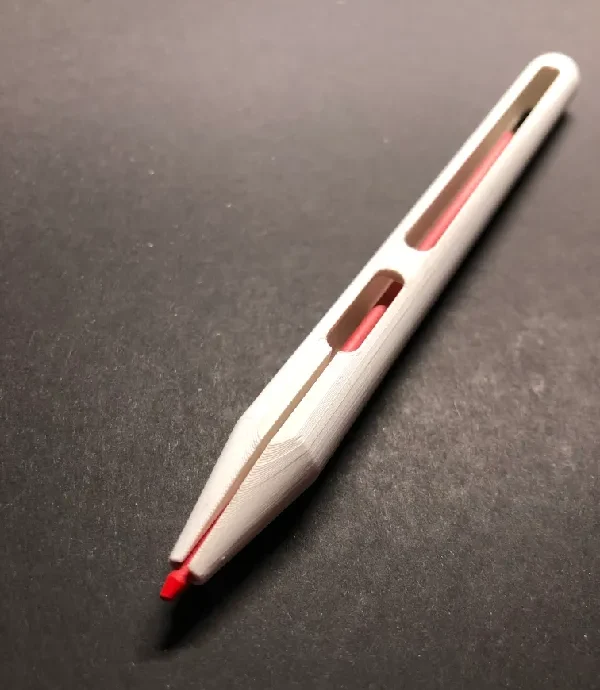

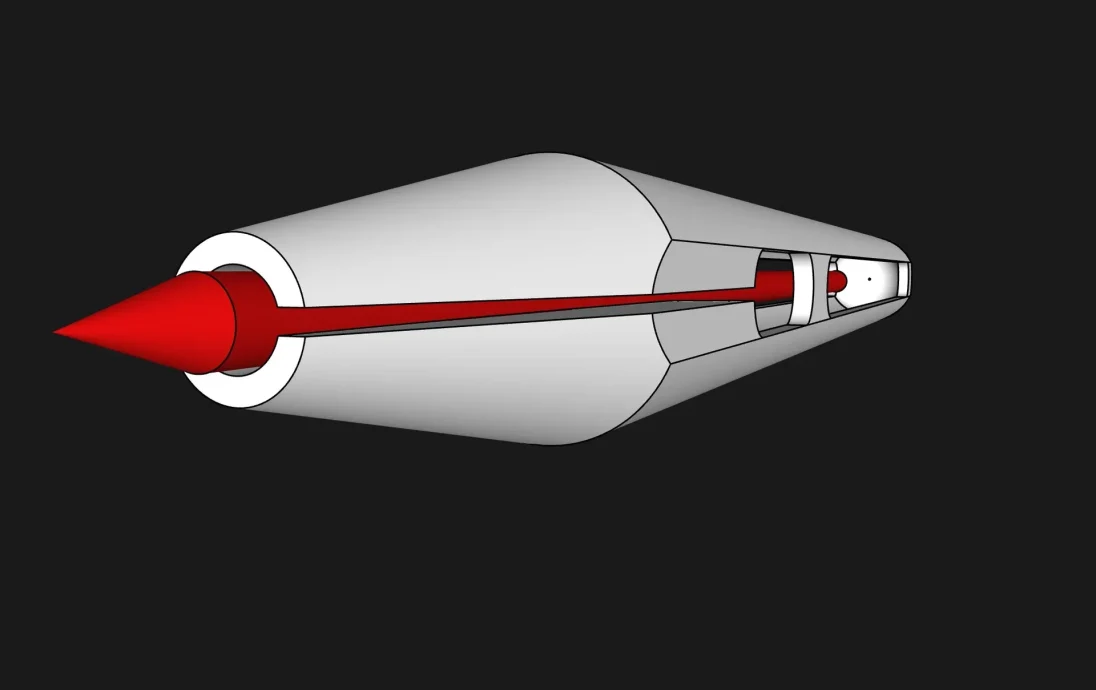

Стержень просто вставляется кончиком, нажимая на стенки, прилегающие к вырезу на задней стороне ручки. Благодаря приложенной силе передняя часть изгибается, и поводок можно вдвигать или выдвигать.

Это была довольно быстрая адаптация идеи распечатать это для участия в флеш-конкурсе.

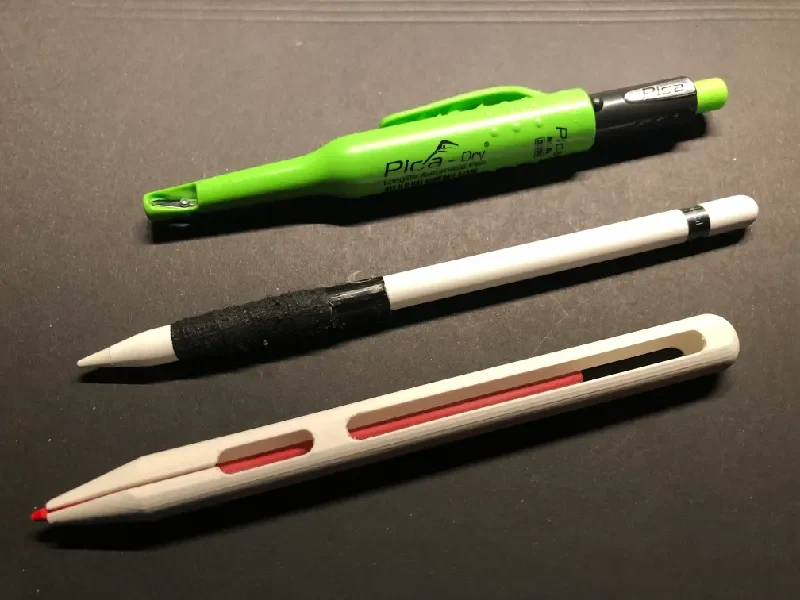

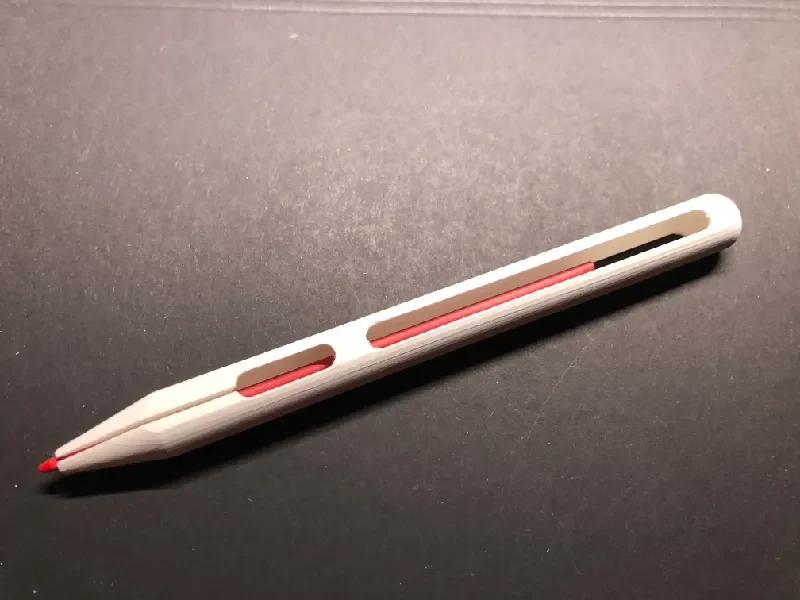

На изображениях ручка показана в сравнении с оригинальной ручкой Pica и яблочным карандашом.

Возможно, позже я добавлю версию, которая есть

параметрический и изменяемый через openSCAD
или версия с магнитным колпачком для большей защиты наконечника. Хотя ручка — это скорее «деталь дизайна», чем ручка для ящика с инструментами.
шестиугольный, потому что это бестагон

Удачной печати :)

Я постараюсь добавить видео, чтобы показать, как это работает, как только пойму, как это сделать.

--------------------------------------------------------------------------------------------------------

Мой отпечаток сделан из PLA NX2 экструдером с высотой слоя 0,1 мм.

В области кончика я использовал опору, а также края, чтобы обеспечить сцепление с рабочей пластиной.

Более подробную информацию о настройках печати, которые я использовал, можно найти в файле .3mf.

Я также добавлю файл .step, чтобы вы могли поиграть, чтобы лучше подогнать жесткость к выбранному вами материалу.

--------------------------------------------------------------------------------------------------------

Если вам интересно, да, меня вдохновила ручка похожей конструкции из углеродного волокна, названная в честь знаменитой итальянской пасты, приготовленной из яиц, твердого сыра, вяленой свинины и черного перца. Посмотрите их, и если у вас есть одна из этих ручек, коротко сообщите мне: я не смог вернуть ее, когда они были сделаны, и хотел бы знать, как они работают.
