Держатель/крепление для телефона на центральной консоли д...

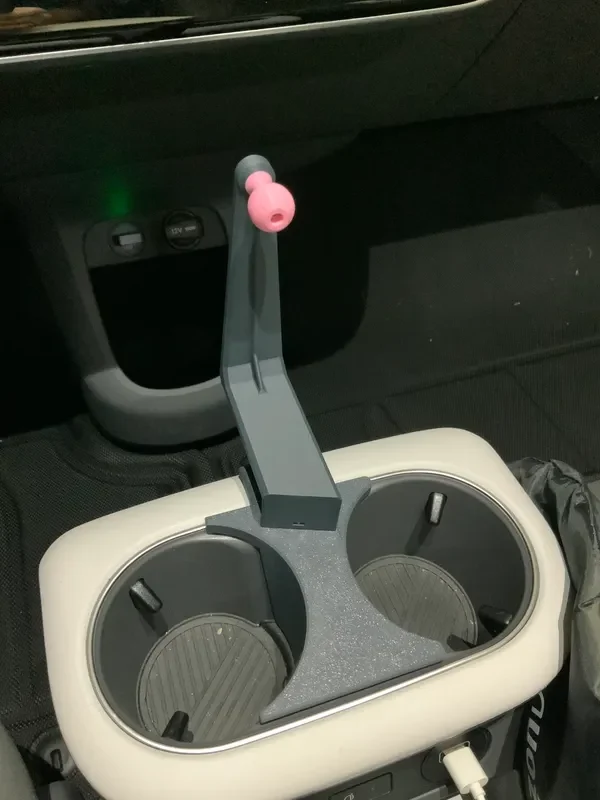

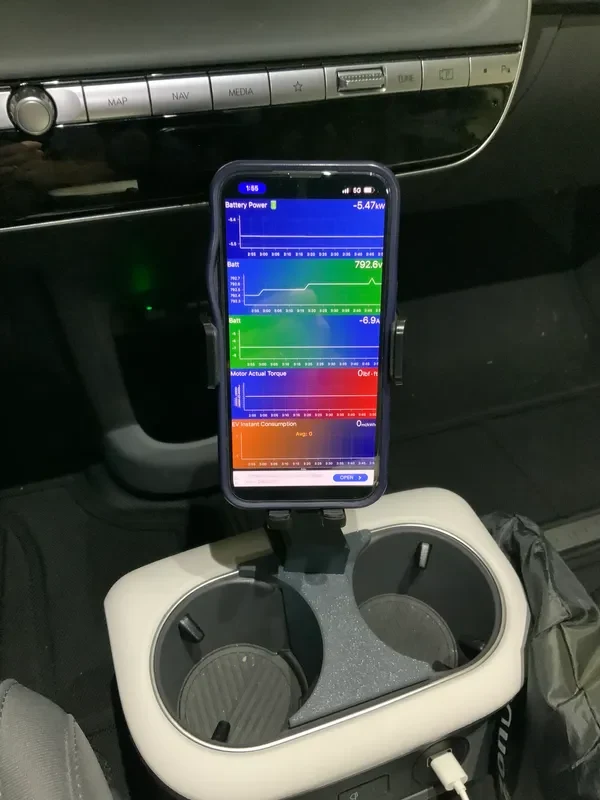

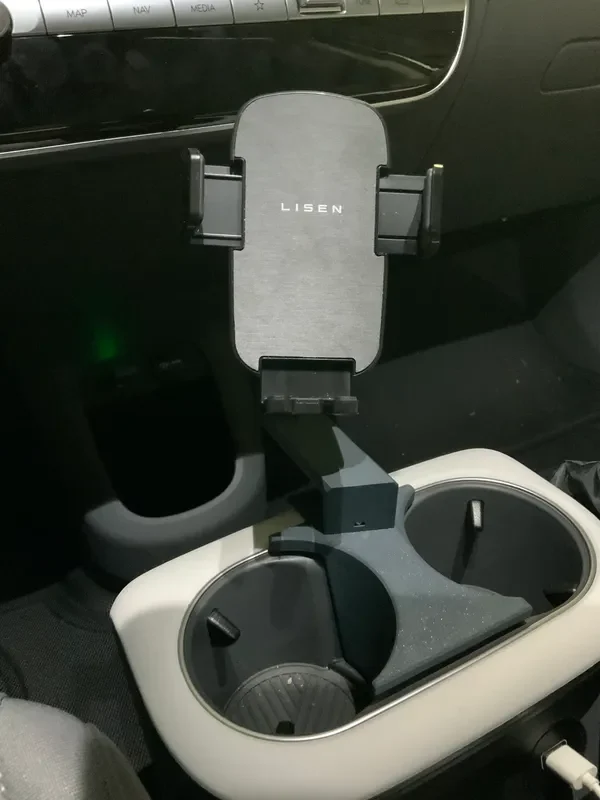

Многие держатели для телефонов Hyundai Ioniq 5 закрывают либо вентиляционные отверстия, либо экран. Я разработал этот держатель для телефона так, чтобы он вставлялся в неиспользуемое пространство между подстаканниками на центральной консоли и позволял водителю легко дотянуться и видеть телефон, ничего не блокируя.

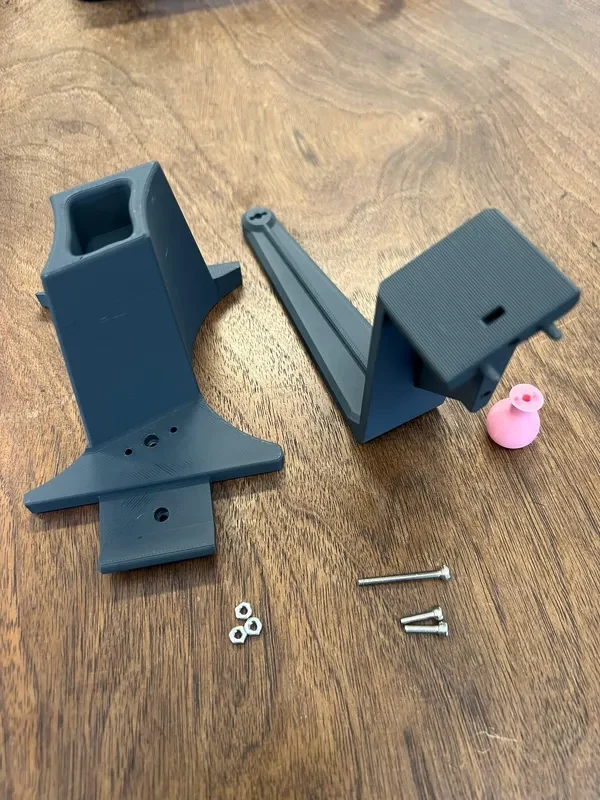

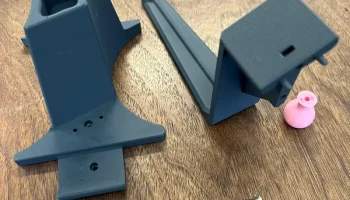

Помимо трех деталей, напечатанных на 3D-принтере, вам также понадобится:

3 шестигранные гайки M2,5
2 винта с головкой под торцевой ключ M2,5x10 мм.
1 винт с головкой под торцевой ключ M2,5x25 мм
1 крепление для телефона, которое крепится к шаровому шарниру диаметром 17 мм.
Инструкции по печати
Материал

PETG или ABS, чтобы выдерживать жаркие летние дни в закрытом автомобиле. ПЛА деформируется летом

Ориентация печати

Деталь, которая входит в подстаканник, предназначена для печати большой плоской поверхностью вниз и требует минимального количества опор.

Рука предназначена для печати длинной плоской стороной вниз, и ей также потребуются опоры.

Шар следует печатать установочными штифтами вверх, и в зависимости от вашего принтера могут потребоваться опоры.

Настройки печати

Мяч должен быть напечатан с меньшей высотой слоя (0,1 мм), заполнением не менее 25 % и тремя стенками. Я предпочитаю гироид для всех своих отпечатков.

Две другие части можно печатать толщиной слоя 0,2-0,3 мм. Я рекомендую заполнение ≥15%.

Если вам тяжело проходить повороты, вы можете добавить немного песка в качестве балласта. Приостановите печать подставки примерно на 70% и насыпьте немного песка или другого зернистого материала. Когда печать будет завершена, он осядет на дно.

Центр масс при подключенном телефоне находится выше идеального. С полными подстаканниками все в порядке, но если у вас нет бутылки и вы берете крутой угол, она может опрокинуться.

Сборка

Все детали имеют установочные штифты и отверстия, поэтому их можно легко соединить.

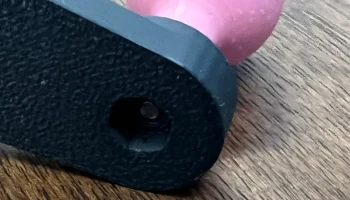

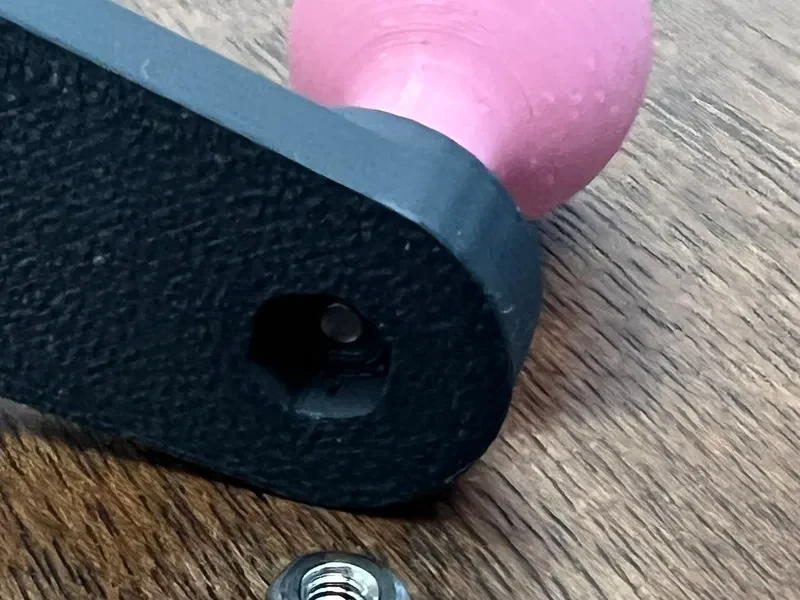

Винт диаметром 25 мм проходит через шар, а в задней части рычага имеется полость для гайки.

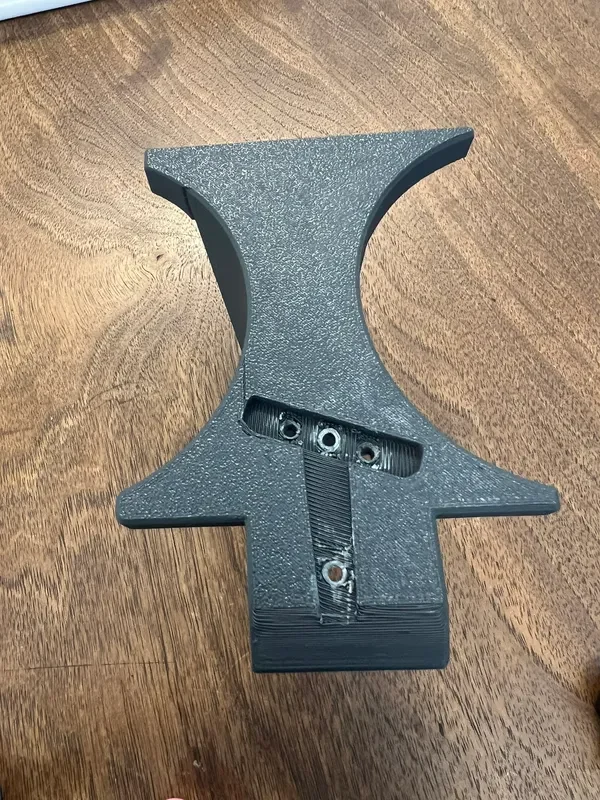

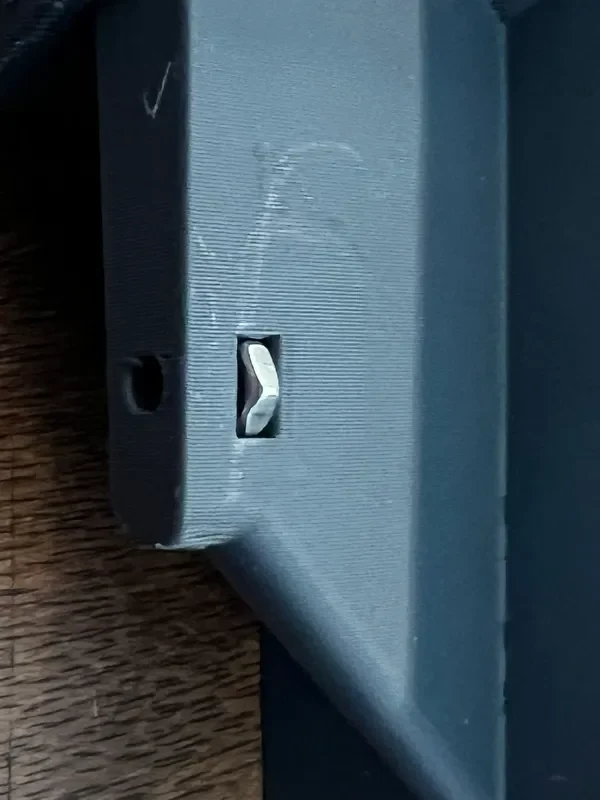

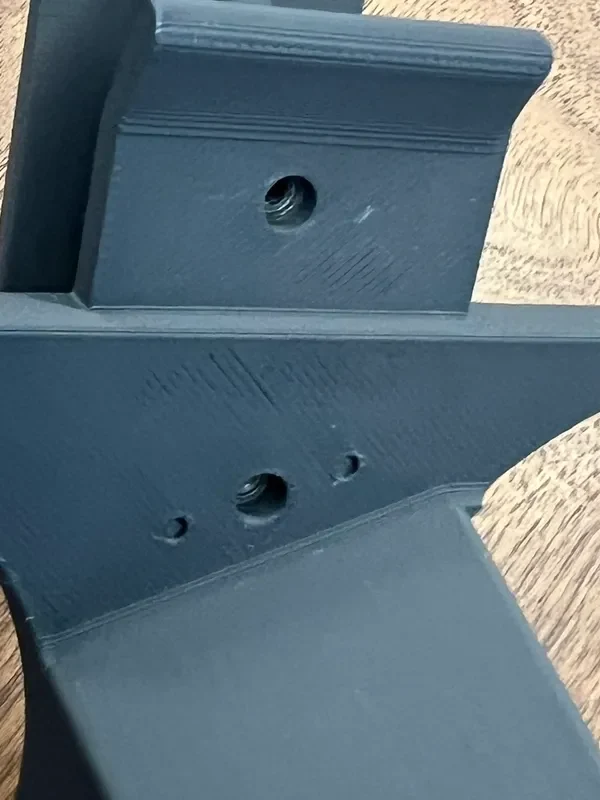

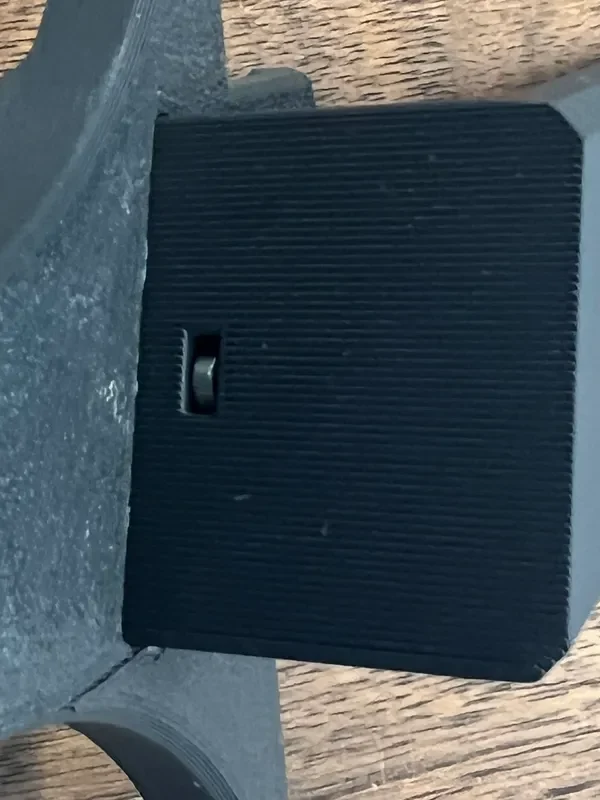

Затем рычаг входит в паз в основании, а сбоку есть два паза для гаек M2,5.

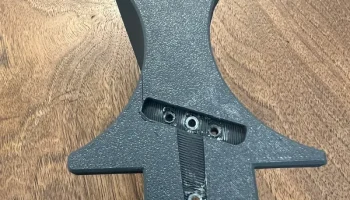

Затем добавьте два 10-миллиметровых винта снизу.

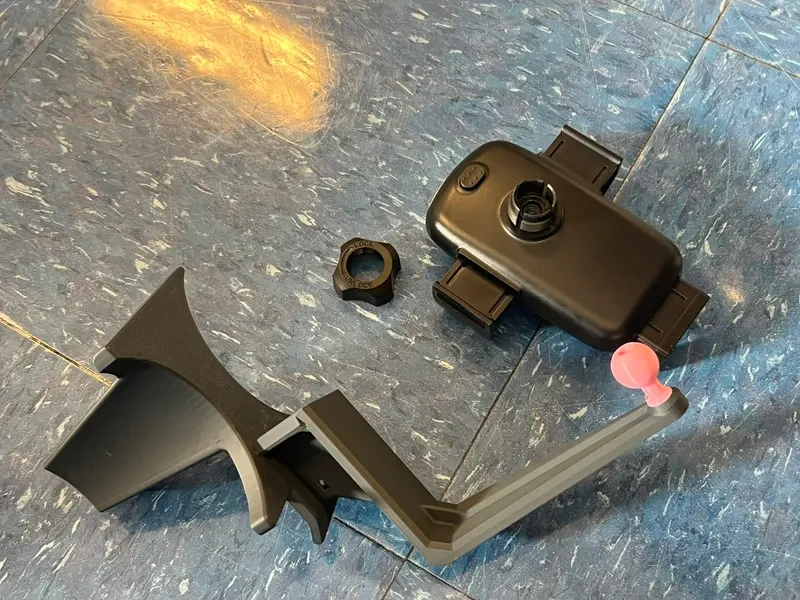

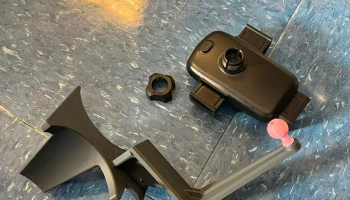

Прикрепите крепление для телефона так же, как к любому шаровому шарниру.

Смотрите другие мои модели Hyundai Ioniq 5.
