Hyundai Tucson (Gen3) Исправление переключателя EPB.........

Конструкция переключателя EPB на Hyundai Tucson третьего поколения в лучшем случае сомнительна, поэтому защелки, удерживающие сам переключатель, довольно слабы и имеют тенденцию ломаться.

Эта (обратная разработка) конструкция позволяет попытаться починить переключатель вместо того, чтобы покупать новый (вместе с целым блоком других кнопок).

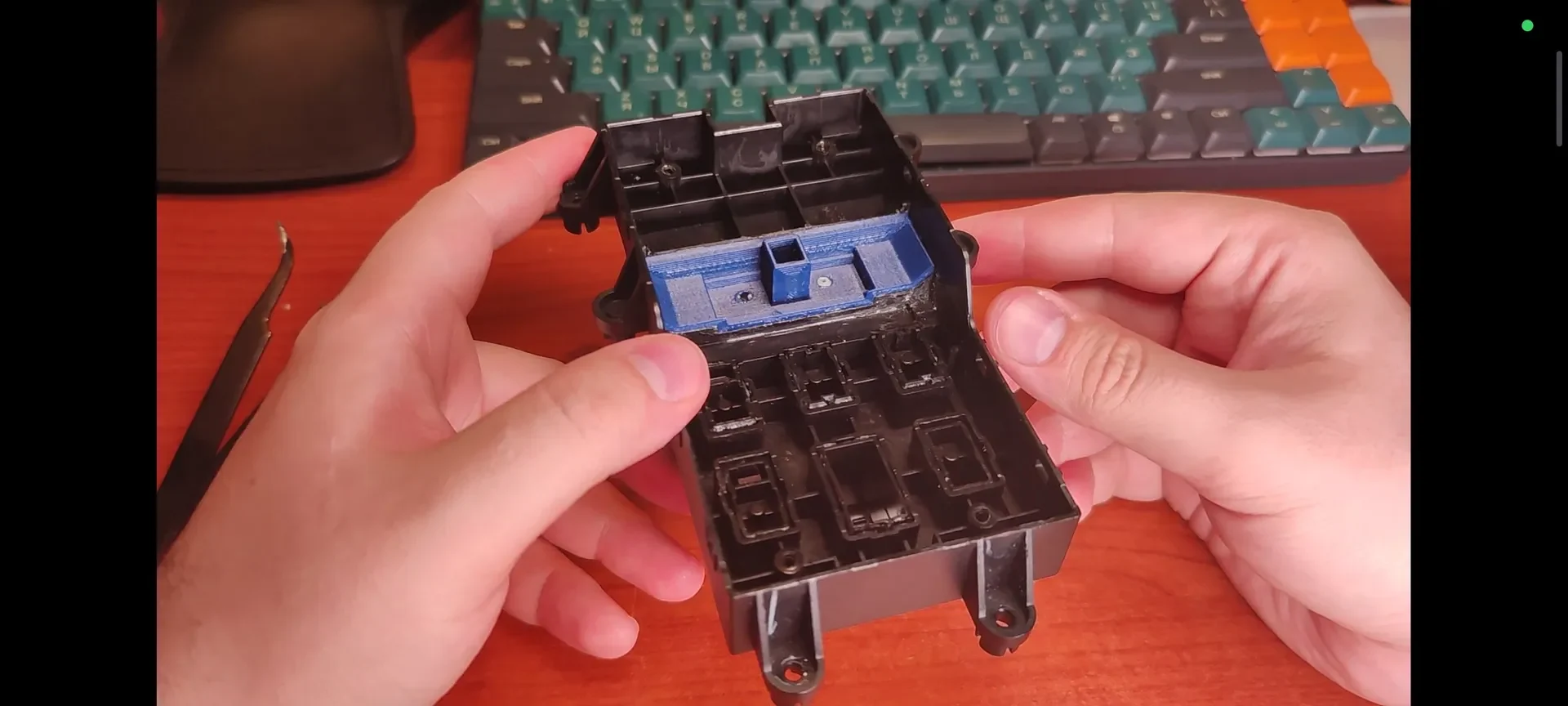

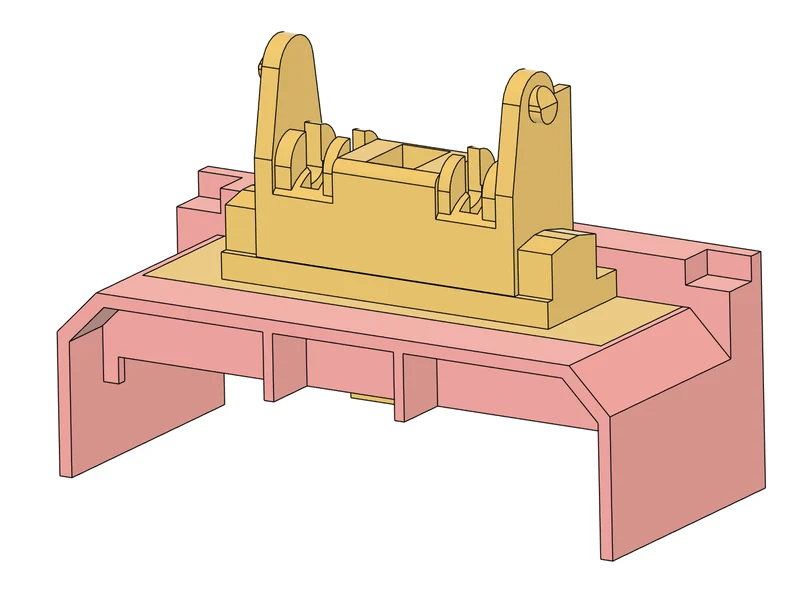

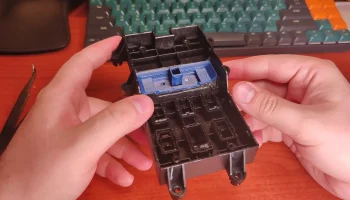

Идея состоит в том, чтобы вырезать неисправную деталь (одну с защелками) из блока кнопок и заменить ее напечатанной на 3D-принтере.

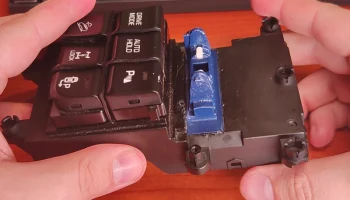

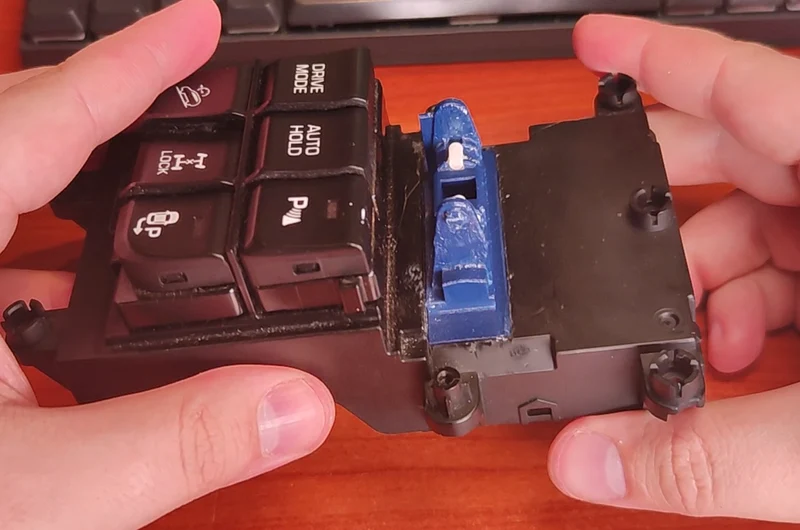

Деталь, которую нужно заменить, на самом деле относительно легко вырезать даже ножом (что я и сделал, но все равно это будет быстрее с помощью дремеля), так как вам нужно всего лишь прорезать тонкий пластик, оставив ребра жесткости нетронутыми. Затем просто приклейте новую напечатанную на 3D-принтере деталь с помощью CA или эпоксидной смолы.

Для печати используйте хотя бы ABS/PC, а еще лучше — композит GF/CF (что я и сделал). Все, что менее жесткое или термостойкое, летом выйдет из строя, так как защелки тонкие, а переключатель подпружинен. По понятным причинам деталь следует печатать горизонтально, а это значит, что опоры необходимы.

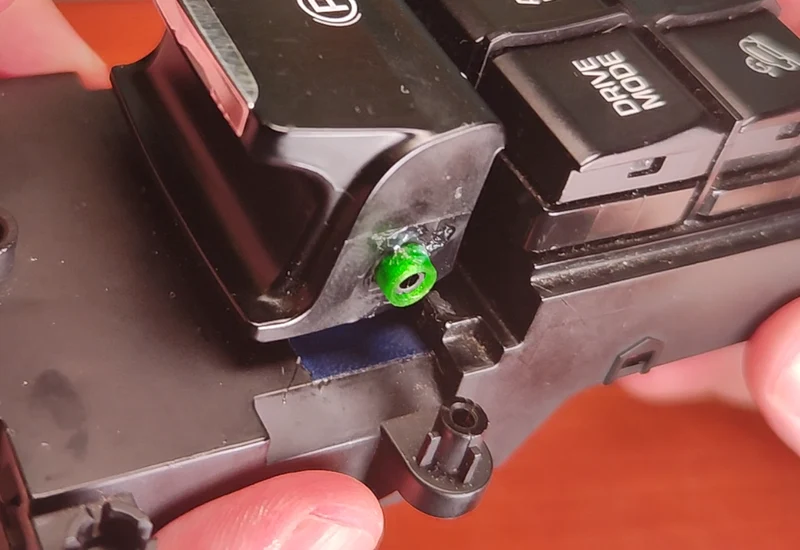

Я бы также предложил распечатать «расширители» (крошечные зеленые цилиндрические детали на фотографиях) и приклеить их поверх небольших цилиндрических деталей по бокам переключателя. Это обеспечит дополнительную поддержку переключателю и позволит защелкам прослужить дольше (интересно, почему эти цилиндрические элементы буквально ничего не делают в оригинальной конструкции?)

Наконец, в процессе сборки нанесите немного безопасной для пластика смазки.

P.S.: При необходимости вы можете использовать прилагаемые файлы STEP для корректировки этого исправления.

P.P.S: Извините за ужасные фотографии, я решил опубликовать дизайн после того, как собрал все обратно в машину, вот и все, что у меня есть.
