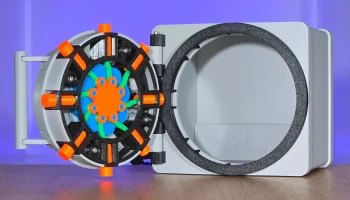

Мини-хранилище с 6-рычажным детекторным замком

Это хранилище достаточно маленькое, чтобы его можно было печатать с помощью Prusa Mini, и оно оснащено 6-рычажным детекторным замком с защитой и шторкой, устанавливающим новый стандарт для замков, напечатанных на 3D-принтере. Его легко открыть ключом, но взломать его крайне сложно.

Это сложный механизм со множеством движущихся и взаимосвязанных частей, поэтому точность размеров очень важна. Его следует распечатывать ТОЛЬКО в том случае, если вы уверены, что ваш принтер хорошо от��алиброван и способен печатать детали с точными размерами.

Пожалуйста, обратитесь к моему видео на YouTube для получения инструкций по сборке и посмотрите видео целиком, прежде чем приступить к сборке. Сборка должна осуществляться в порядке, показанном на видео. Если вы попытаетесь установить что-то не по порядку, у вас могут возникнуть проблемы.

Файлы, оканчивающиеся на "-x#", указывают на то, что требуется несколько копий. Например: «Vault Bolt-x8» означает, что необходимо напечатать 8 копий.

Необходимые непечатные детали:

Металлические дюбеля
В видео я использую (2) металлические дюбеля 35 х 5 мм для замка и (2) дюбеля 40 х 5 мм для петель. Для петель можно использовать дюбели размером 35 x 5 мм, но они будут утоплены внутри петли, то есть их нельзя будет снять. Итак, есть 2 варианта:
Как показано на видео: всего 4 дюбеля: (2) 35 x 5 мм и (2) 40 x 5 мм. Дюбели шарниров легко снимаются.
(4) дюбеля 35 x 5 мм. Дюбели шарниров не снимаются.
Шариковый подшипник
Я использовал стандартный подшипник 608-2RS. Ссылка на товар, использованный в видео:
https://www.amazon.com/dp/B07C6FL8TW?ref=ppx_yo2ov_dt_b_fed_asin_title

Рекомендуемые детали без рисунка, как показано на видео:

Резьбовые вставки (можно не использовать, если приклеить крышку замка и крышку хранилища, как показано в конце видео)
(7) Резьбовые вставки M4xL6xD6 — ссылка на продукт, использованный в видео:
https://www.amazon.com/dp/B0D3VS3F76?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
Винты (можно не использовать, если приклеить крышку замка и крышку хранилища, как показано в конце видео)
(3) Винты M4x12 мм — ссылка на продукт, использованный в видео:
https://www.amazon.com/dp/B0DDJBC5WM?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
(4) Винты M4x8 мм — ссылка на продукт, использованный в видео:
https://www.amazon.com/dp/B01M272GW6?ref=ppx_yo2ov_dt_b_fed_asin_title
Вес коробки
Я использовал грузики для авторемонтных колес. Вы можете использовать любой доступный сыпучий материал. Ссылка на товар, использованный в видео:
https://www.amazon.com/dp/B072JXSN9P?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
Резиновые ножки
https://www.amazon.com/dp/B0BLN4TCPT?ref=ppx_yo2ov_dt_b_fed_asin_title

Материалы, использованные в видео:

Нить:
Prusament PETG: фисташковый зеленый, оранжевый
Хэтчбокс PETG: Золотой
Bambu Lab PETG HF: красный, зеленый, серый, черный, голубой.
Клей:
JB Weld Пластиковый клей

Дополнительные печатные детали:

Выравнивающие штифты — они используются для выравнивания крышки замка и крышки хранилища, если вы решите не использовать винты и резьбовые вставки. Требуется 7, и все они одинаковы
Поддельный ключ — этот ключ НЕ откроет дверь, его можно использовать для иллюстрации детектора. Зубец рычага 4 слишком большой, поэтому рычаг 4 поднимется слишком высоко и сработает детектор.
Крышка грузового ящика — используется для закрытия углублений для груза в задней части ящика. Это не тр��буется, если вы не добавите веса.

Варианты блокировки крышки:

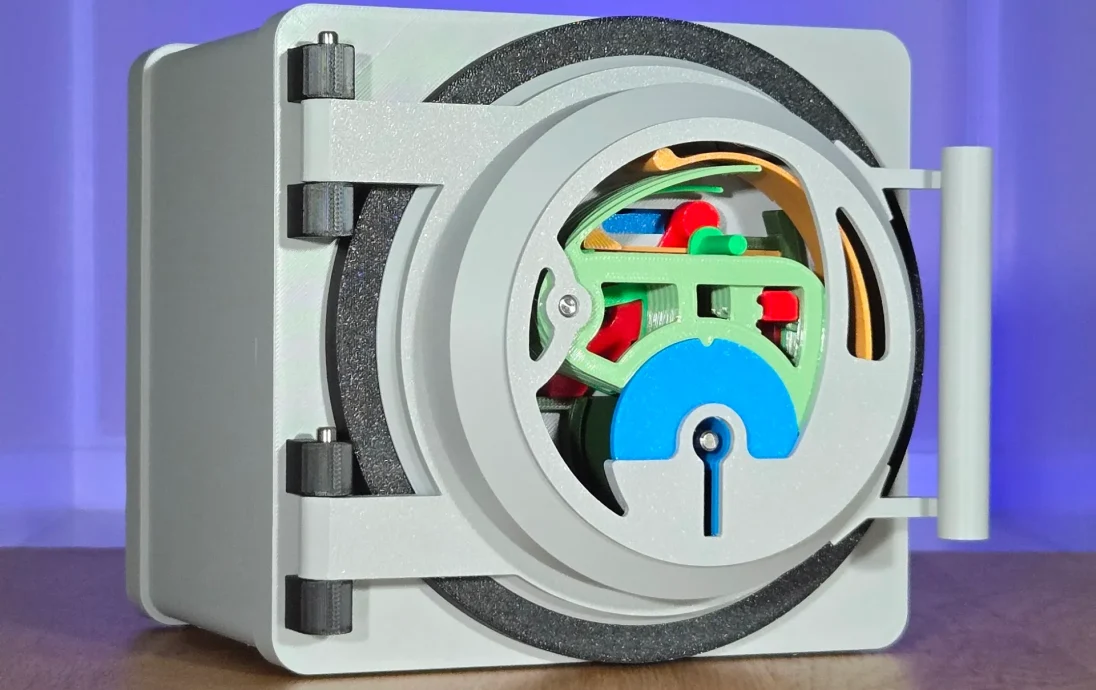

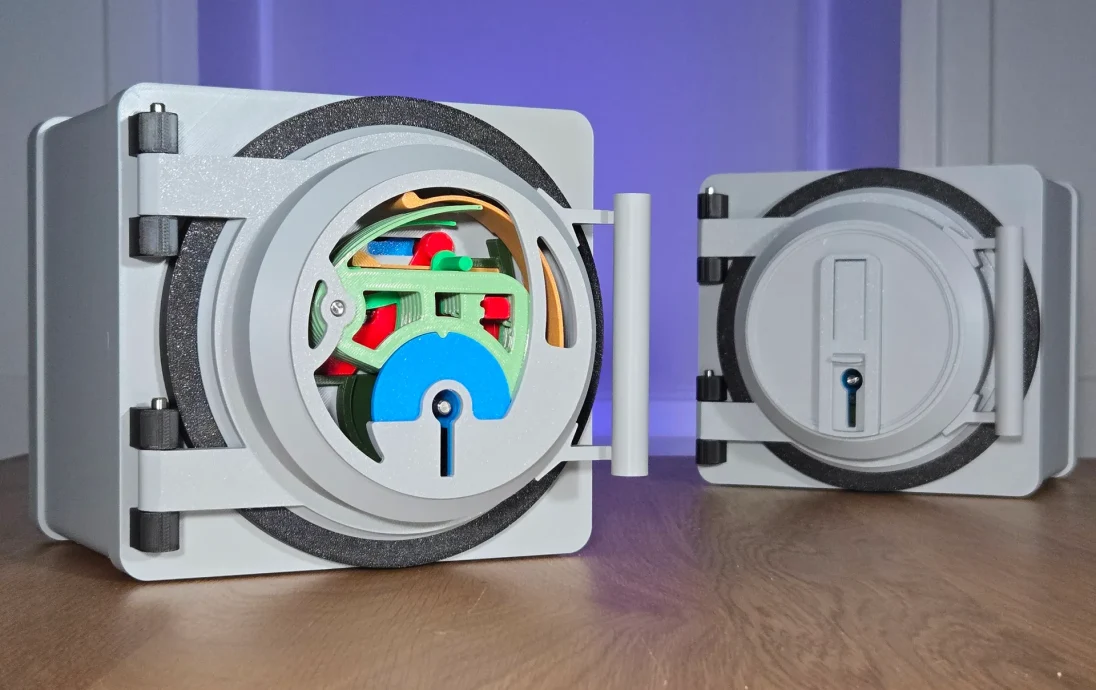

Открытая крышка замка показана на видео (за исключением короткого момента в конце видео, показывающего закрытую крышку). Требуемые файлы:
Блокировка крышки-открытая
Ручка
Крепление ручки-снизу
Ручка с креплением сверху

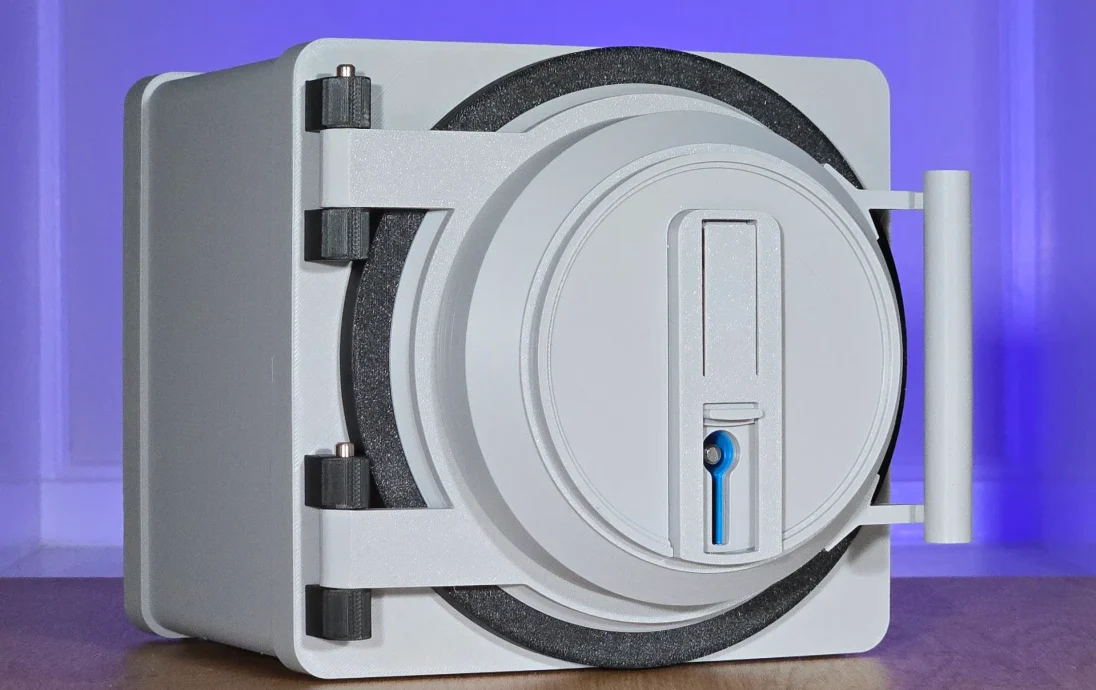

Закрытая крышка ненадолго отображается в конце видео. Эта крышка полностью закрыта и блокирует замок, а также имеет выдвижную крышку замочной скважины. Требуемые файлы:
Замок Крышка закрыта
Замок-закрытая крышка
Выравнивающее приспособление
Используется для совмещения «Замок крышки закрыт» и «Замок крышки закрыта крышки».
Замок крышки-закрытый ползунок
Запирающая крышка-закрытая рама
Ручка
Крепление ручки-снизу
Ручка с креплением сверху
