Кронштейн для перемещения проставки педали Veloster N (мо...

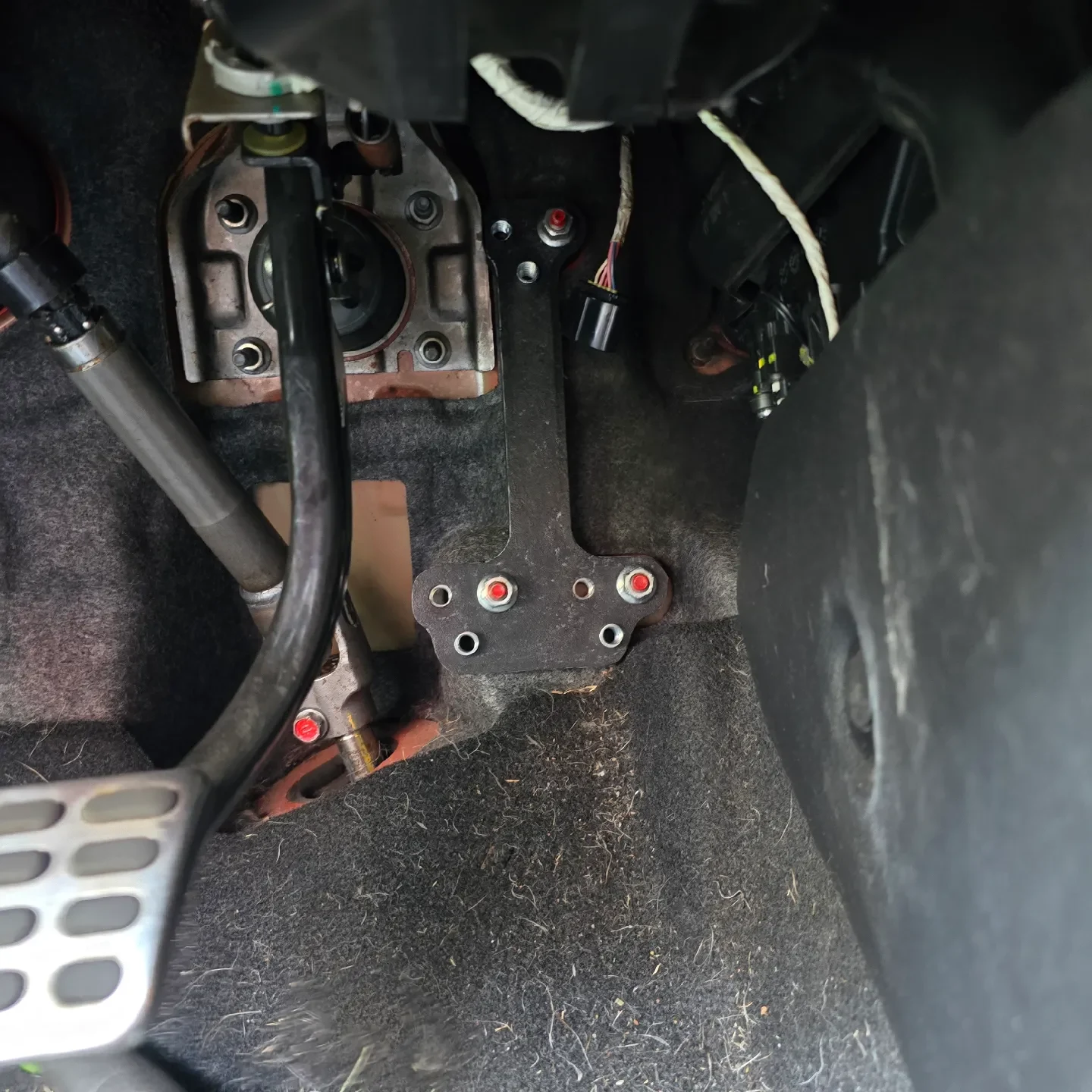

Ищете лучшее расположение педалей для движения с пятки на носок в вашем Veloster N? Что ж, не ищите дальше, потому что я выпустил свою версию кронштейна-проставки для педалей, которая не только улучшена по сравнению с снятой с производства проставкой BRECKS, но также добавила в нее свое собственное место. Также вполне возможно, что эта проставка подойдет и к другим автомобилям, например, к Elantra N.

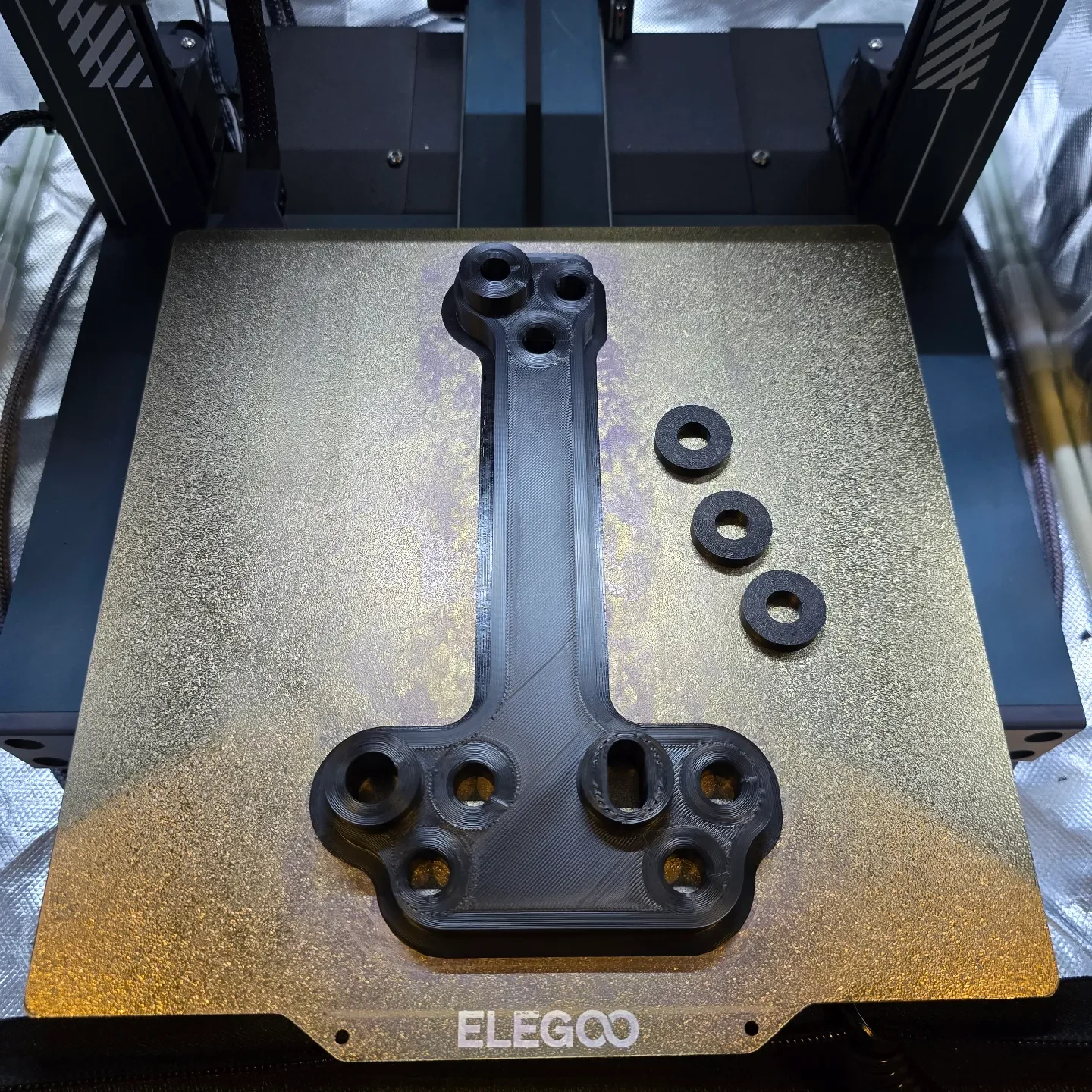

Для печати я использовал нить ASA и Orca, поскольку настройки Orca для ASA работают лучше, чем Cura для моего принтера. ПЛА НЕ РЕКОМЕНДУЕТСЯ! Приближается лето, и температура в салоне автомобиля может достигать 100+F. Это примерно тот момент, когда PLA может стать мягким и педаль может провалиться во время движения.

Настройки, которые я использую для печати:

Настенная петля установлена на 10 (чтобы гарантировать, что гайки зажимаются на стенах, а не на заполнении)
Заполнение не менее 60%
Заполнение линии
Никакие опоры не нужны, так как я спроектировал кронштейн именно так.

Дополнительные вещи, которые вам понадобятся:

3 болта с фланцем M8x1,25x25
3x гайки с отверстиями M8x1,25x11 (короткие)
3 гайки с отверстиями M8x1,25x22 (длинные)

Вы можете найти как короткую, так и длинную версии гаек с отверстиями в местном хозяйственном магазине ACE. Если у вас нет доступа к оборудованию ACE, вы можете проявить творческий подход и использовать латунные вставки.

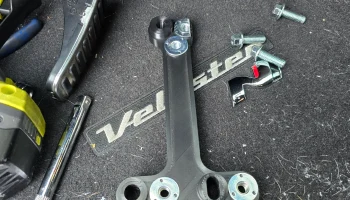

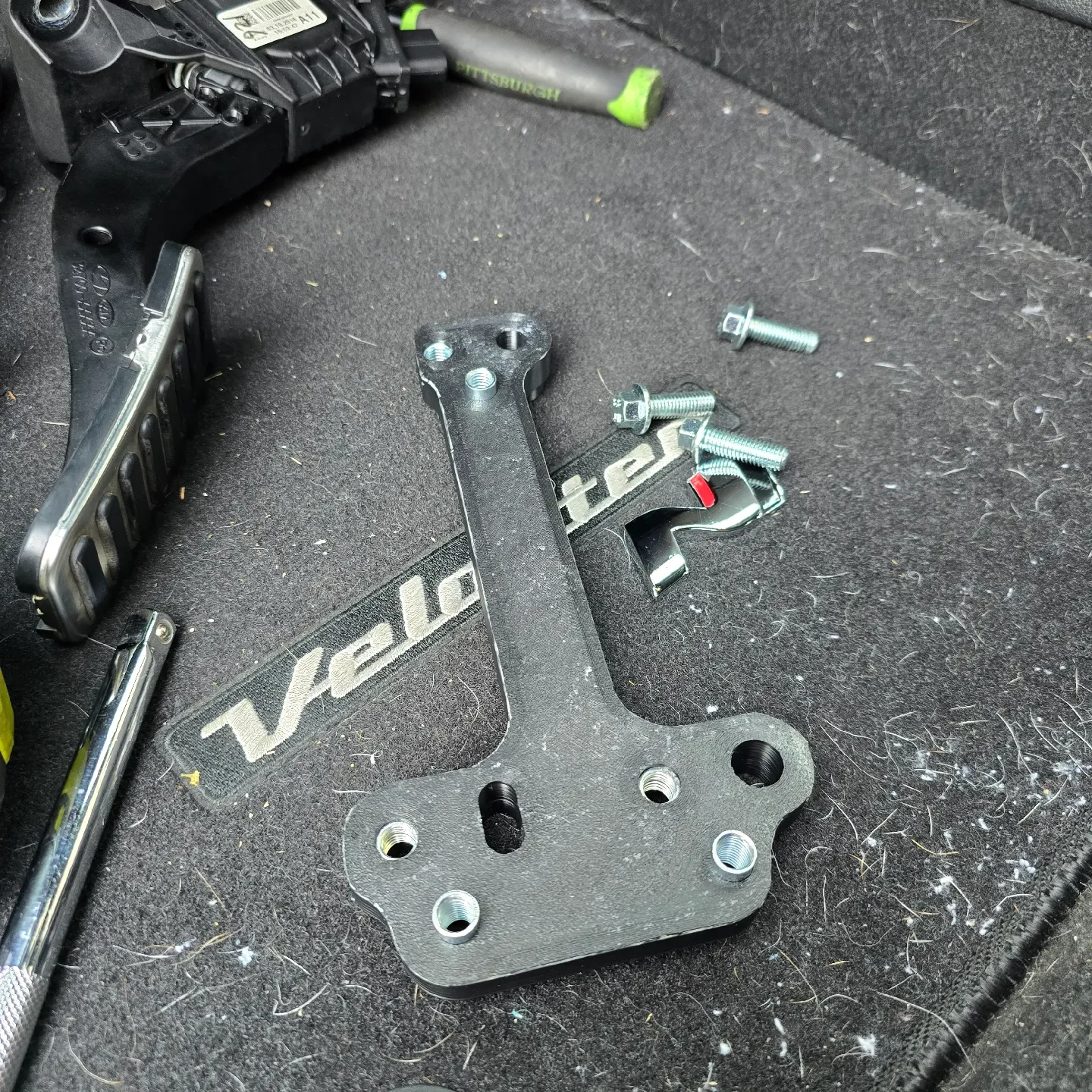

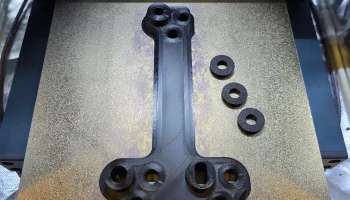

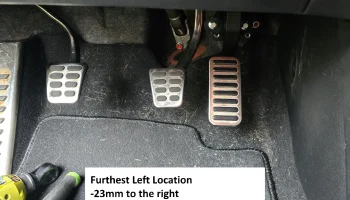

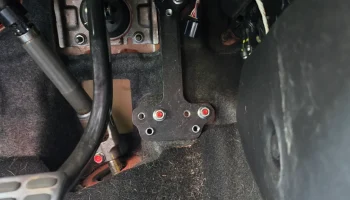

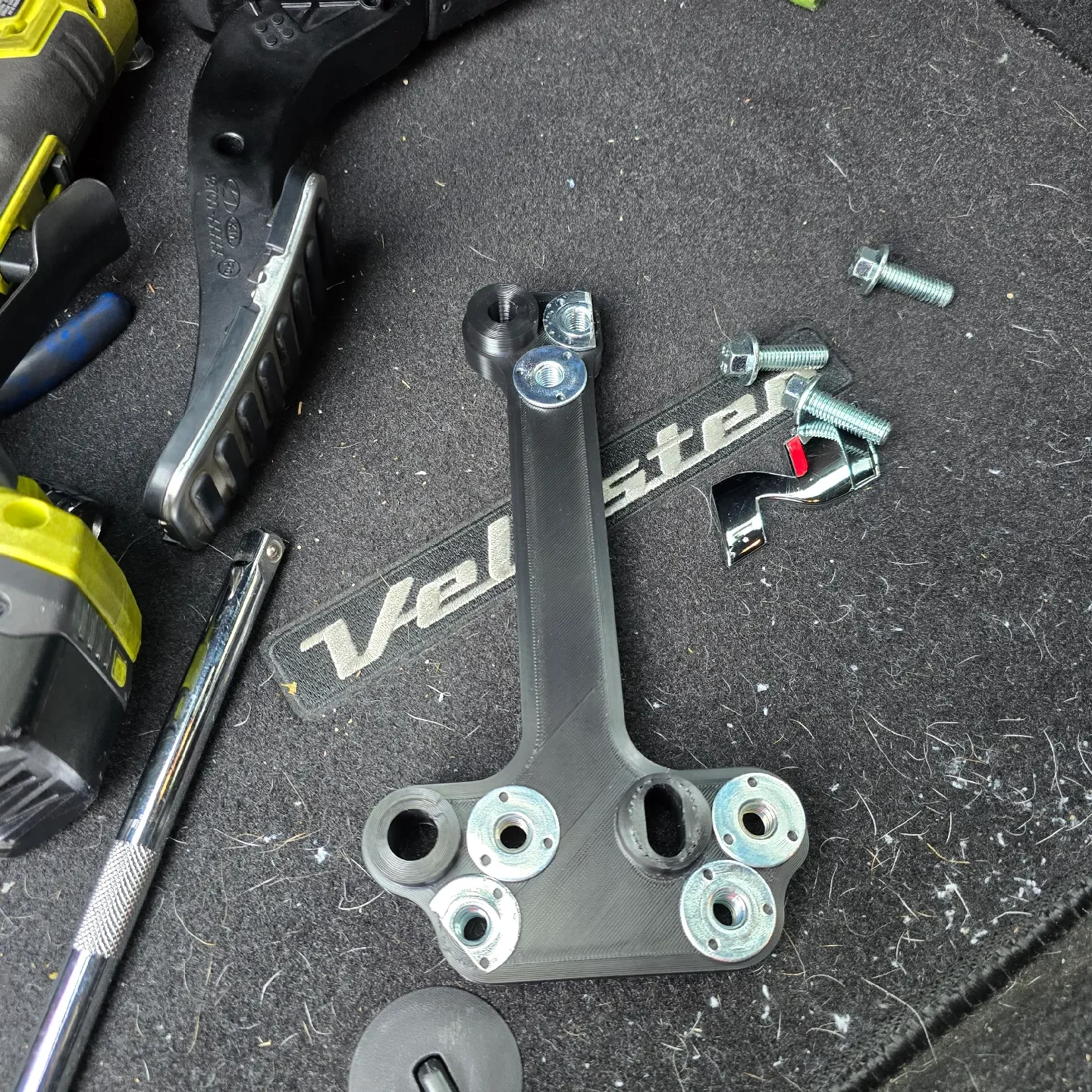

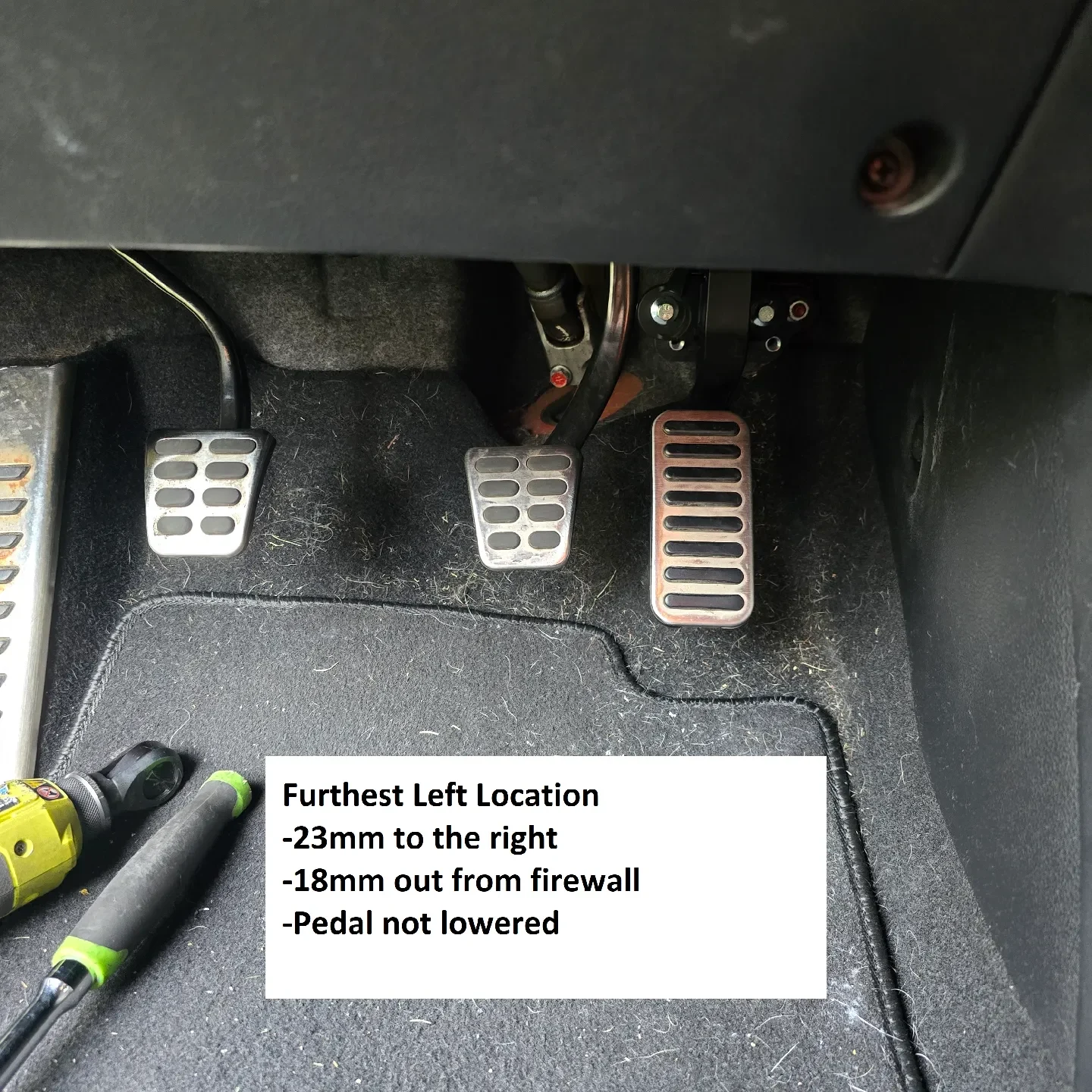

После печати поместите более длинные гайки с отверстиями для штифтов в нижнее установочное отверстие. Вам придется разрезать один из них. Просто посмотрите на картинку, что вырезать. Более короткие гайки с отверстиями для штифтов войдут в самое дальнее левое место. Вам нужно сделать такой же разрез на одном из них и для верхней части кронштейна.

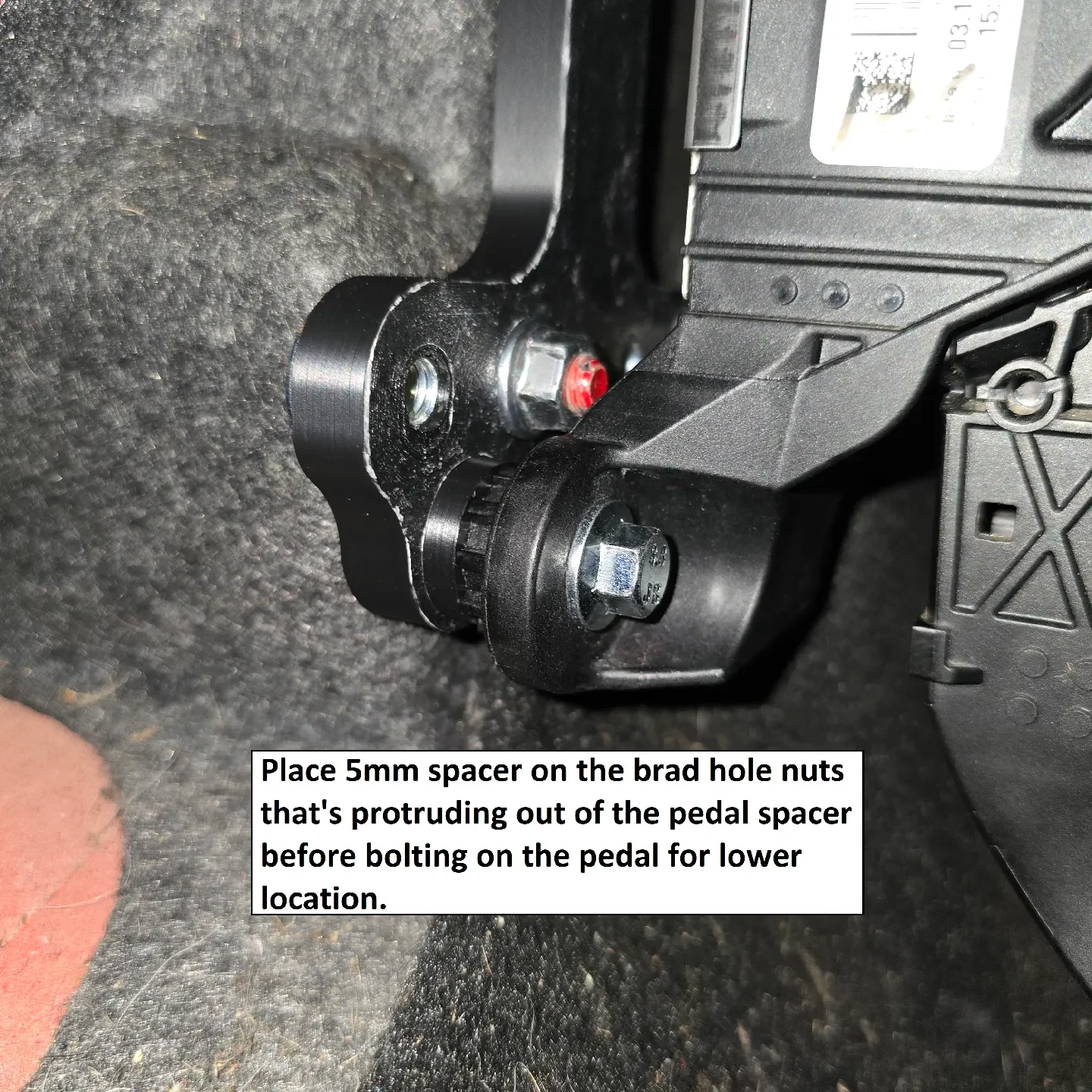

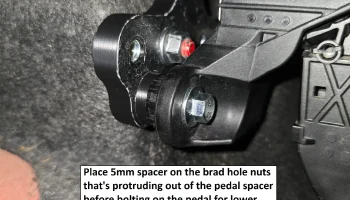

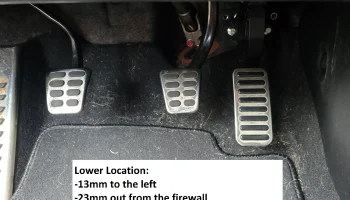

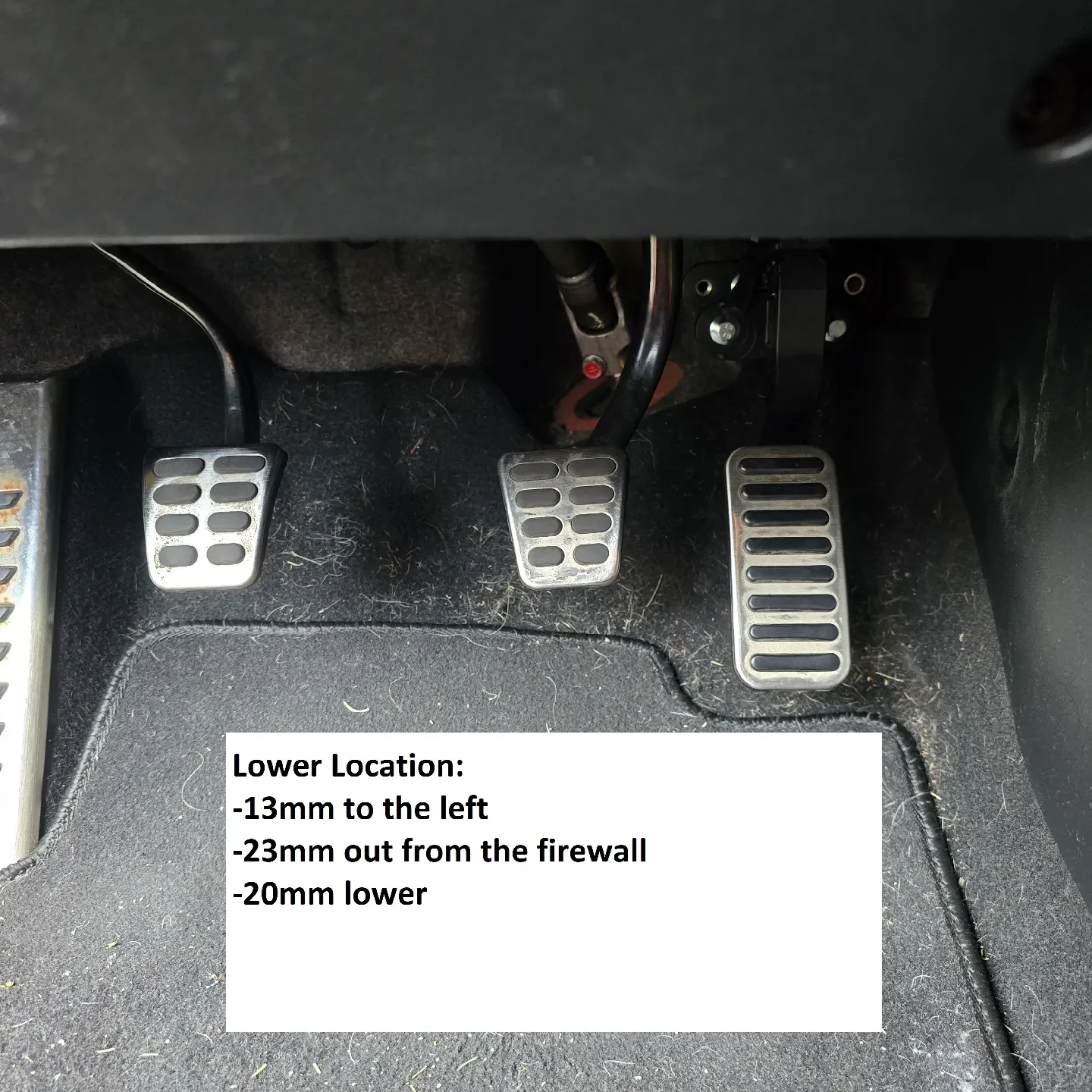

В нижнем месте потребуются 3 дополнительные проставки. Проставки рассчитаны на толщину 5 мм, но вы можете проявить творческий подход и распечатать свои собственные прокладки, если вам нужно, чтобы педаль выступала больше. Только не забудьте взять более длинные болты. Размер отверстия, которое я использовал, составляет 8,5 мм, а затем я просверлил его дальше сверлом 3/8 дюйма, чтобы можно было легко снять проставки.

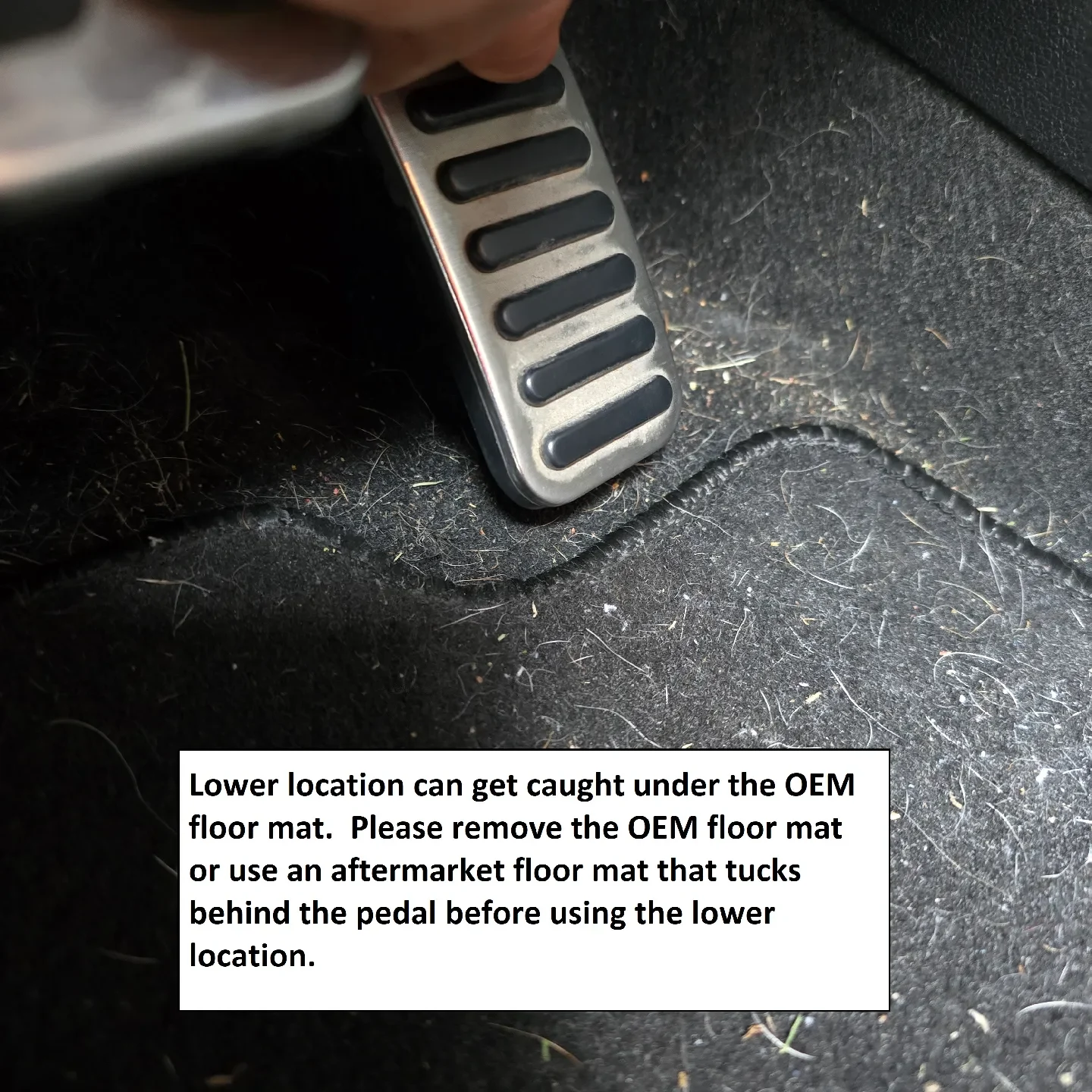

ПОЖАЛУЙСТА, НЕ ЗАБУДЬТЕ СНИМАТЬ СВОЙ НАПОЛЬНЫЙ КОВРИК ПЕРЕД ДВИЖЕНИЕМ С УСТАНОВЛЕННЫМ НИЖНИМ РАСПОЛОЖЕНИЕМ!

Педаль газа может застрять под ковриком и потенциально убить вас.
