"Держатель" пыльника заднего амортизатора Santa Fe 2019 г...

Когда я решил заменить задние амортизаторы на своем Hyundai Santa Fe 2019 года, я понял, что запасные части (37341 Monroe OESpectrum) не имеют «держателя», к которому можно было бы прикрепить пыльник.

Я не знаю, была ли это «намеренная недосмотр» производителя или оригинальная деталь должна была каким-то образом оторваться от амортизатора, но поскольку я не мог понять, как это сделать, я решил спроектировать свою собственную деталь, которая сможет удерживать пылезащитный чехол на месте.

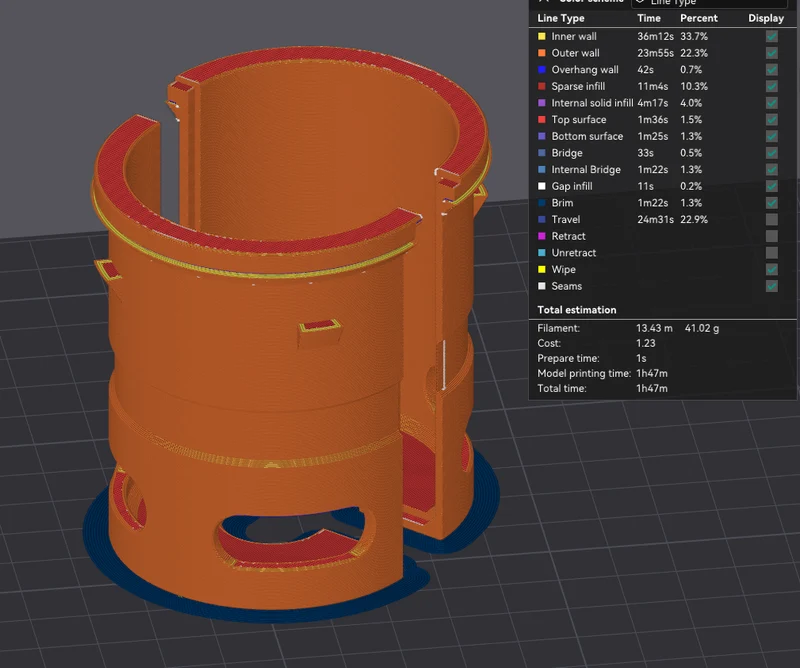

Эта модель разделена на две части и имеет встроенные опорные конструкции, которые необходимо удалить после печати: (Выделенные здесь желтые части показывают опоры, которые необходимо отрезать)

Настройки печати

Я напечатал это с использованием eSUN PETG с высотой слоя 0,2 мм и 4 стенками.

Сборка/Установка

Я уже установил амортизаторы на свой автомобиль, поэтому спроектировал их так, чтобы не требовалось ничего разбирать.

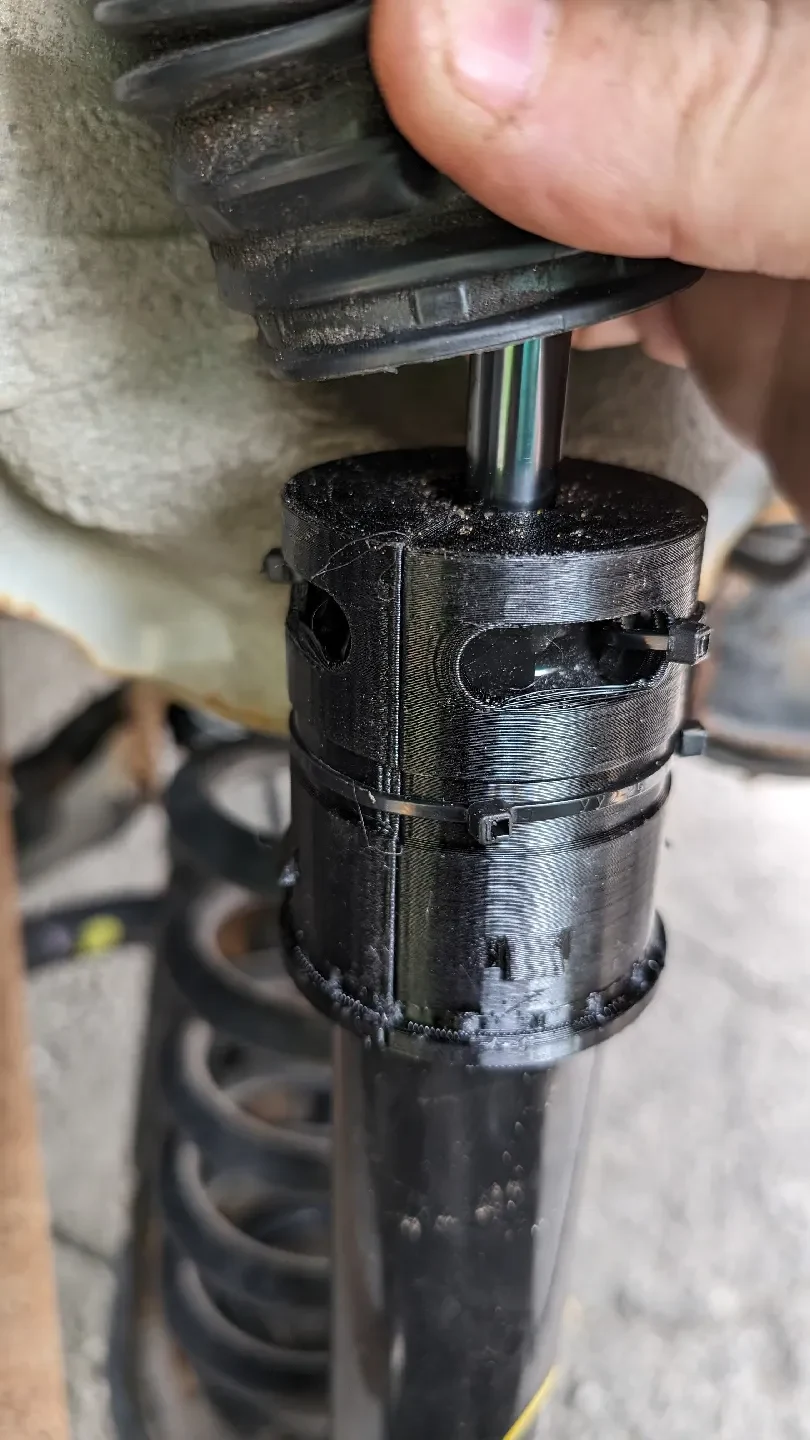

Поместите две части вокруг толкателя и цилиндра и «прикрепите» друг к другу с помощью стяжки. (Центральный канал детали)
Теперь застегните стяжку через «коронку» амортизаторов Monroe и через щелевые отверстия в верхней части детали. Постарайтесь установить как можно больше стяжек. В моем случае я сделал 3

Наконец, «наденьте» пылезащитную крышку на деталь, убедившись, что захваты полностью зацепились, а нижняя кромка пылезащитной крышки плотно прилегает к краю печатной детали: (верхняя стрелка на рисунке ниже указывает линию, за которую «захваты» должны держаться).
