Крепление для зарядного устройства Kia Niro PHEV 120 В на...

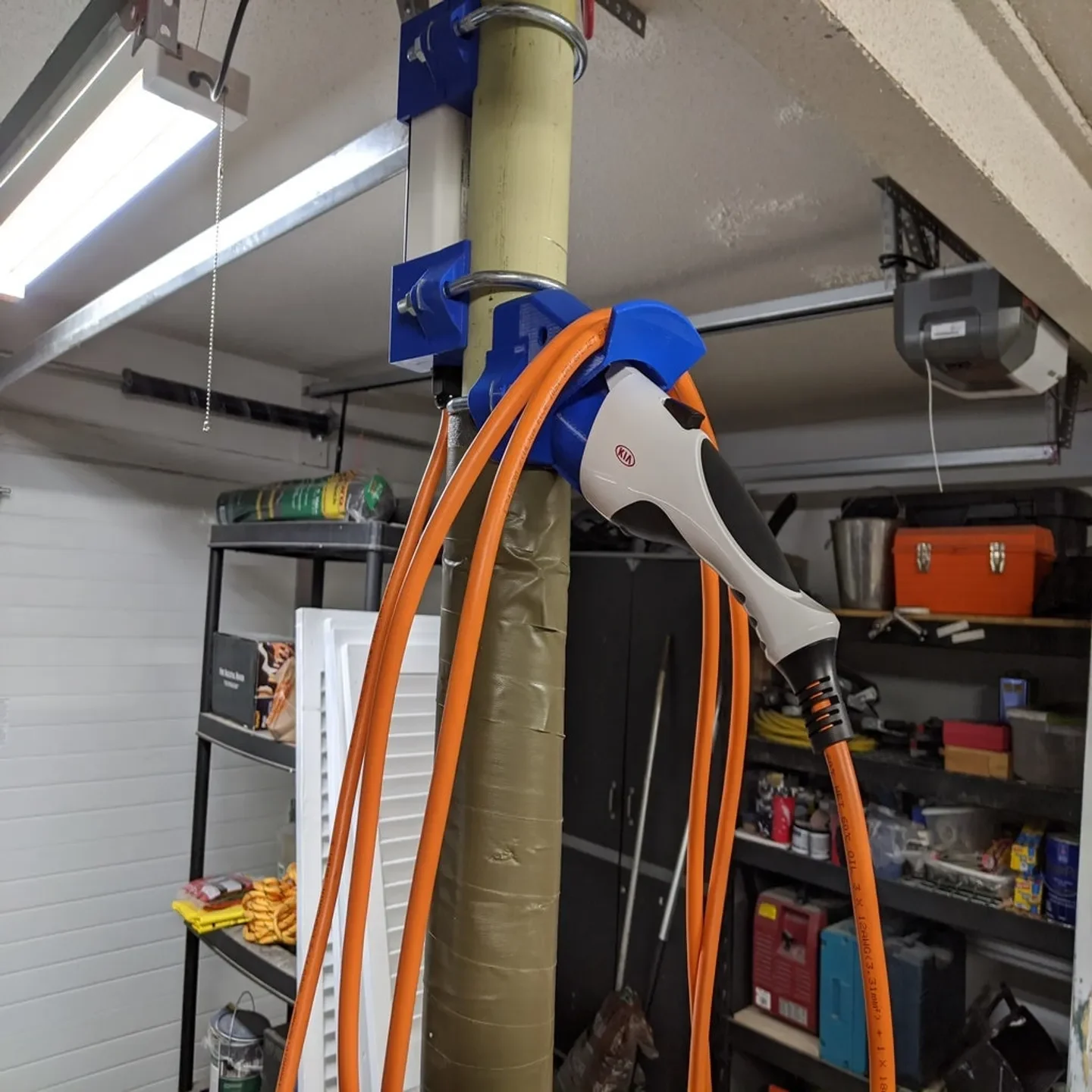

Мне нужно было место, где можно было бы разместить зарядное устройство Kia Niro 120 В 2019 года выпуска. У Микешобби был хороший дизайн, но его можно было крепить на стену. Я взял его и модифицировал, чтобы его можно было установить на 3-дюймовую опору посреди моего гаража. Я также взял и модифицировал разъем Levi8than J1772, чтобы шнур не просто болтался на полу.

Я использовал 3 U-образных болта, чтобы соединить компоненты вместе и к опоре. Я использовал крупнооцинкованный U-образный болт Everbilt 3/8 дюйма x 3-7/16 дюйма и 4-9/16 дюйма. Я получил их в Home Depot. Болты легко войдут в детали крепления на опоре. Они будут плотно прилегать ко второй половине детали. Это сделано специально.

Инструкции по сборке
Распечатайте по одному (1) кубику свер��у, снизу кирпича и держателю штепселя для шнура.
Распечатайте два (2) изображения крепления на столб.
Распечатайте один (1) образец крепления для шнура и вилки.
Поместите компонент для крепления на столб к столбу и вставьте U-образный болт сзади, обернув его вокруг столба.
Поместите металлическую пластину (если она имеется) на переднюю часть печатного компонента поверх болта.
Поместите соответствующий монтажный компонент (верхний, нижний или держатель) на U-образный болт. Это будет плотная посадка. Просто перетяните его с обеих сторон настолько, чтобы гайки могли вытянуть его до конца.
Закрутите гайки с каждой стороны. Используйте гаечный ключ с открытым зевом на 9/16 дюйма, чтобы затянуть гайки. Обязательно затягивайте каждую направляющую только понемногу, чтобы крепление было центрировано и не повреждено. Блок выравнивания в каждом креплении на опоре поможет удерживать ��се на месте.
Повторите то же самое для двух других креплений. Обязательно оставьте достаточно места, чтобы зарядный блок мог встать на место.
Поместите зарядный блок и подключите его. Готово.
Распечатать инструкции

Я напечатал их с использованием нити Inland PLA+ Blue с заполнением 20% и толщиной оболочки 2 мм. Любая нить подойдет, если учесть усадку.
