Замена направляющей крышки штифта постоянного тока Kia EV...

Kia EV9 2024 года имеет защелкивающуюся пластиковую направляющую крышку, которая устанавливается на конец каждого контакта зарядного устройства постоянного тока в зарядном порту CCS. Известно, что Kia не предлагает замену им, когда они «отстегиваются» и теряются при случайном зарядном устройстве постоянного тока. Этот дизайн представляет собой воссоздание детали Kia, созданное с помощью искусственного интеллекта.

В идеале эта деталь должна быть напечатана из нейлона или другой нити, устойчивой к высоким температурам, которая является прочной и эластичной, является хорошим электрическим изолятором и не впитывает воду. Это защелкивающаяся деталь, и сила удержания основана на том, что пластик сохраняет свою форму под действием силы пружины.

Поскольку нейлон не подходит для многих принтеров, я протестировал его с PETG. Разъем для зарядки не должен нагреваться во время зарядки — и мой тест PETG прошел хорошо. Но коррозия или плохие разъемы могут привести к повышению температуры, которую не выдерживает пластик. Это может смягчить пластик и привести к тому, что «защелкивающаяся» часть отсоединится и выпадет, или, что еще хуже, расплавится и заклеит разъем зарядного устройства. Конечно, НОАК не была бы хорошей идеей.

Рекомендуемые настройки печати

Высота слоя: 0,20 мм. Это небольшая деталь, требующая хорошей прочности, поэтому я напечатал изображенные здесь детали толщиной 0,15 мм.

Периметры: 4

Заполнение: 100%

Ориентация: ось вертикальная

Сопло: 0,4 мм

Нет опор

ChatGPT помог мне разработать эту 3D-модель. Я измерил крышку, которая еще была в моей машине, и воспроизвел ее. На других машинах может быть иначе.

Помимо файла stl я приложил файл проекта OpenSCAD. Это облегчит модификацию детали, если она потребует регулировки. OpenSCAD — это бесплатное программное обеспечение для 3D-моделирования САПР, предлагающее программный подход к проектированию. Если общая форма в порядке, файл SCAD позволяет легко корректировать размеры.

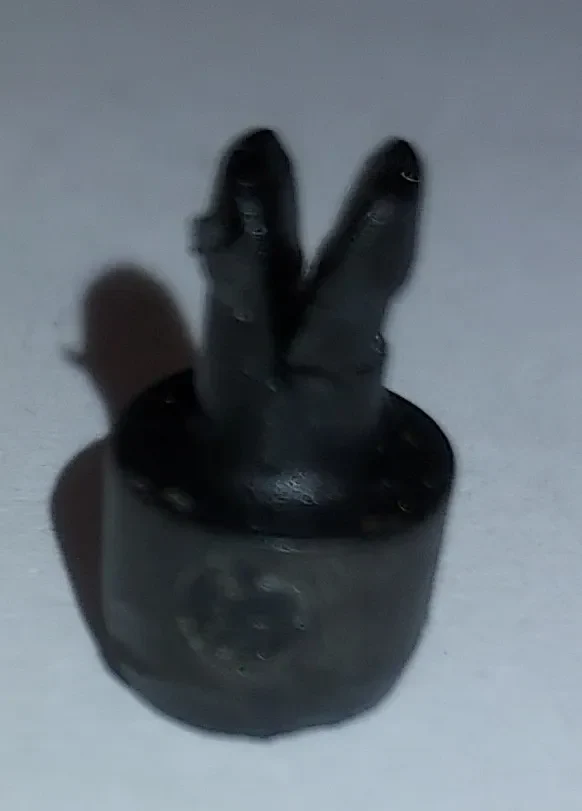

Это часть, которую я воспроизвел:

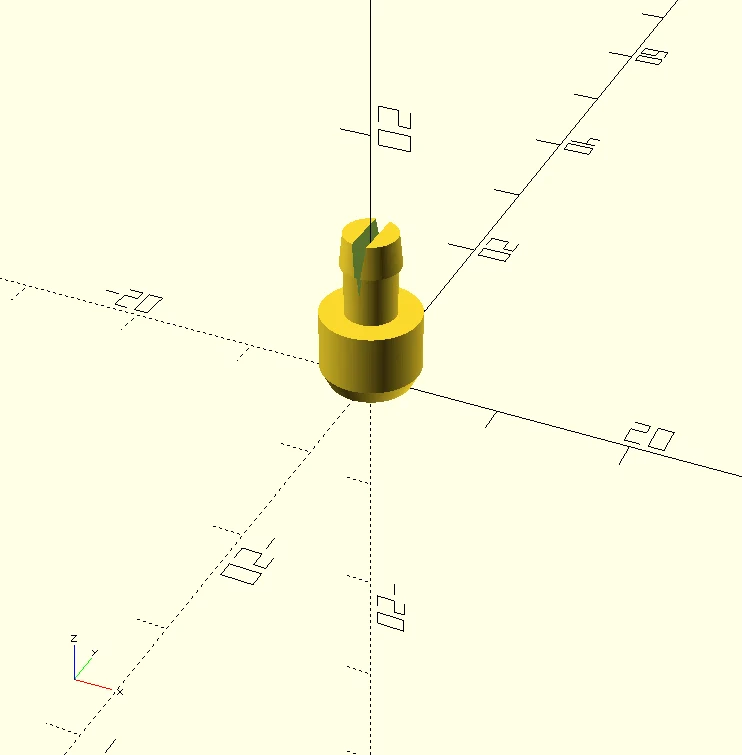

Новый дизайн выглядит так:

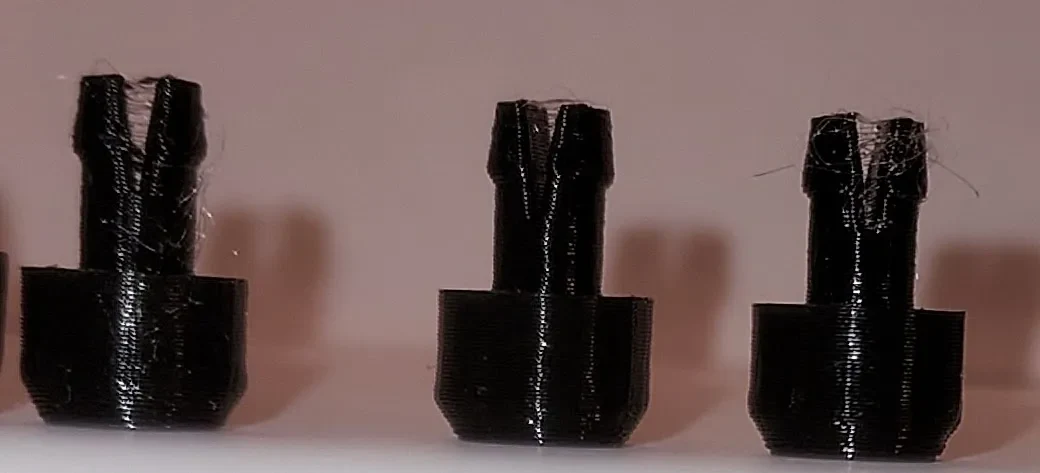

Визуальное сравнение и сравнение калибромеров соответствуют моим возможностям.

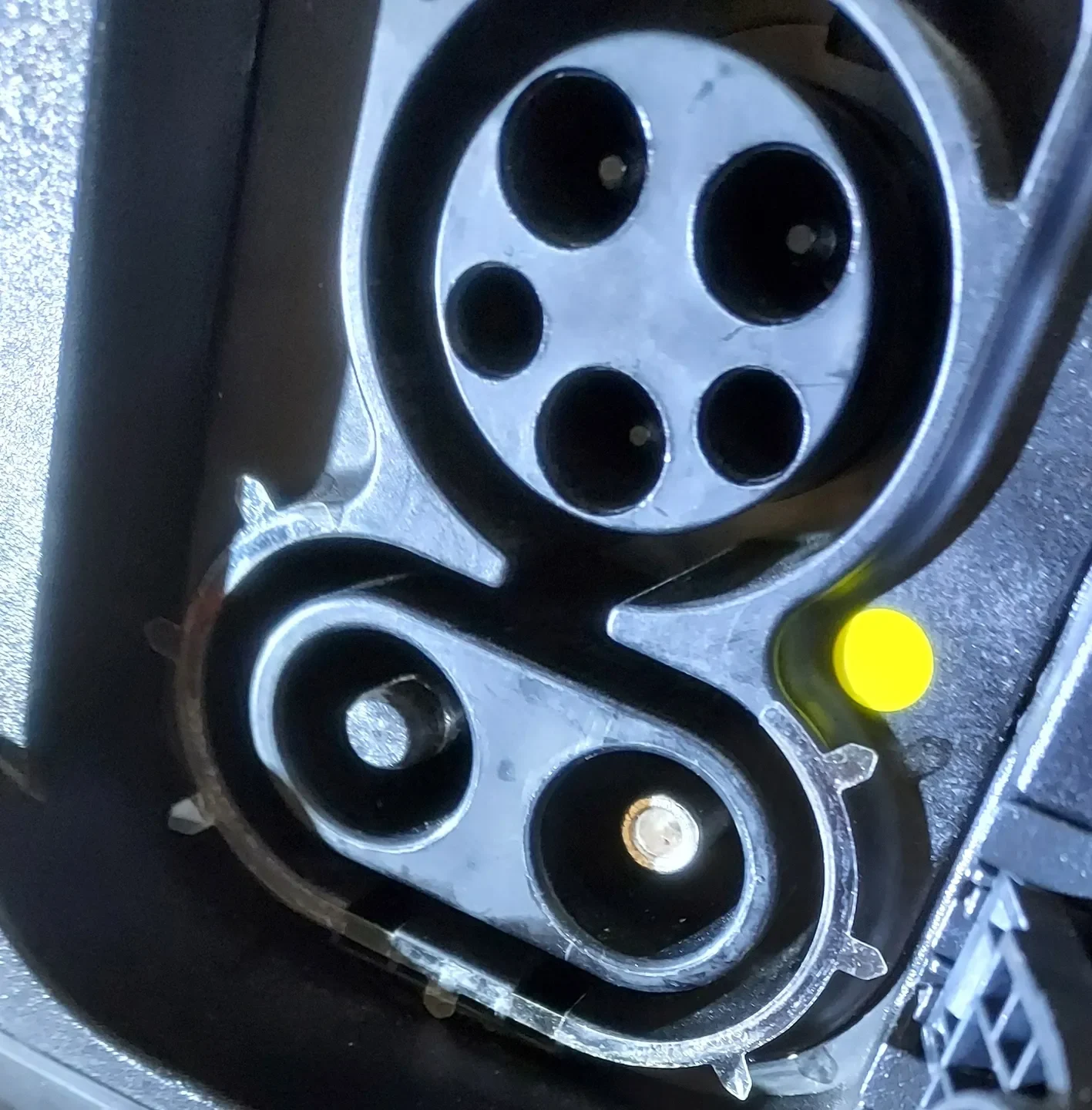

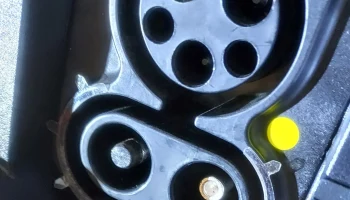

Вот как вы узнаете, что вам нужна эта деталь. На правом штыре зарядки постоянного тока отсутствует черная пластиковая направляющая. Обратите внимание, что эти штифты полые и имеют внутри фиксатор, за который можно зацепиться зажимом:

Детали отлично подходят при установке. При полном вставлении слышен сильный щелчок, они хорошо держатся.

Очистите внутреннюю часть штифта — грязь или мусор из старой части недопустимы. Если часть старой крышки осталась, ее необходимо аккуратно снять. Внутреннее отверстие в штифте имеет глубину чуть более 3,9 мм.

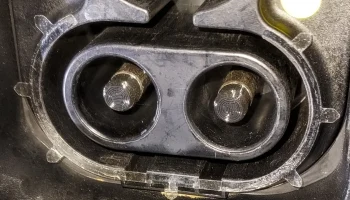

На этом изображении заменены обе заглушки.
