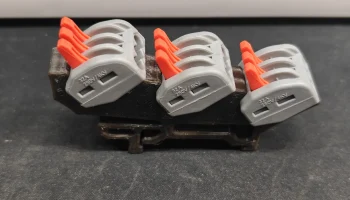

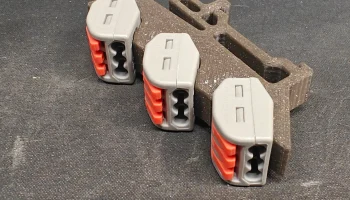

3 x Wago 222-413 для крепления на DIN-рейку

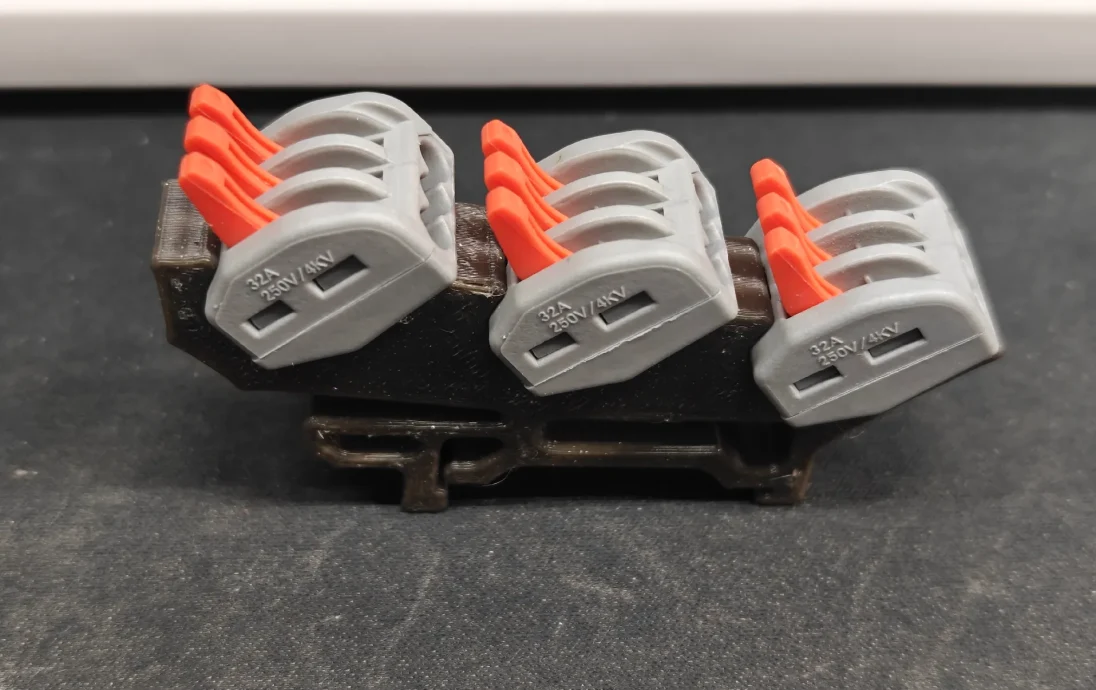

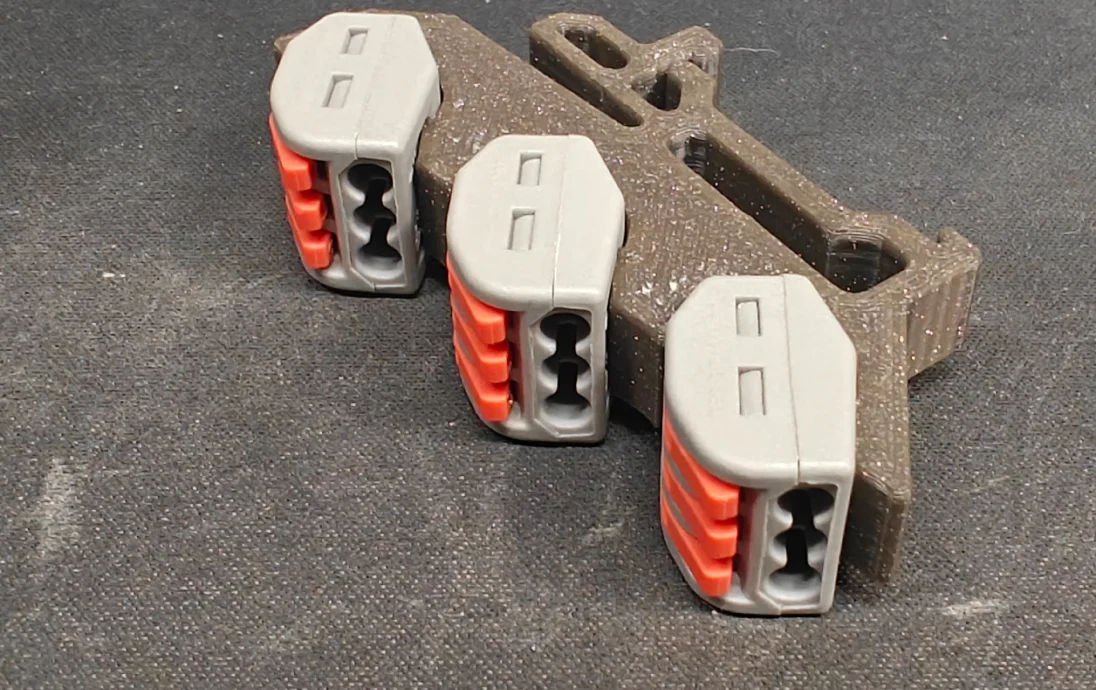

ОБНОВЛЕНИЕ: добавлена ​​версия «R2», которая позволяет открывать Wago, пока он установлен. Это была единственная жалоба, которую я видел по этому поводу. Я отрегулировал вращение креплений и немного переработал общий держатель. Центральный Wago может быть трудно удалить, хотя это можно сделать, приложив небольшое усилие. См. также две новые фотографии, которые я приложил, на которых показано новое крепление со всеми Wago в открытом положении.

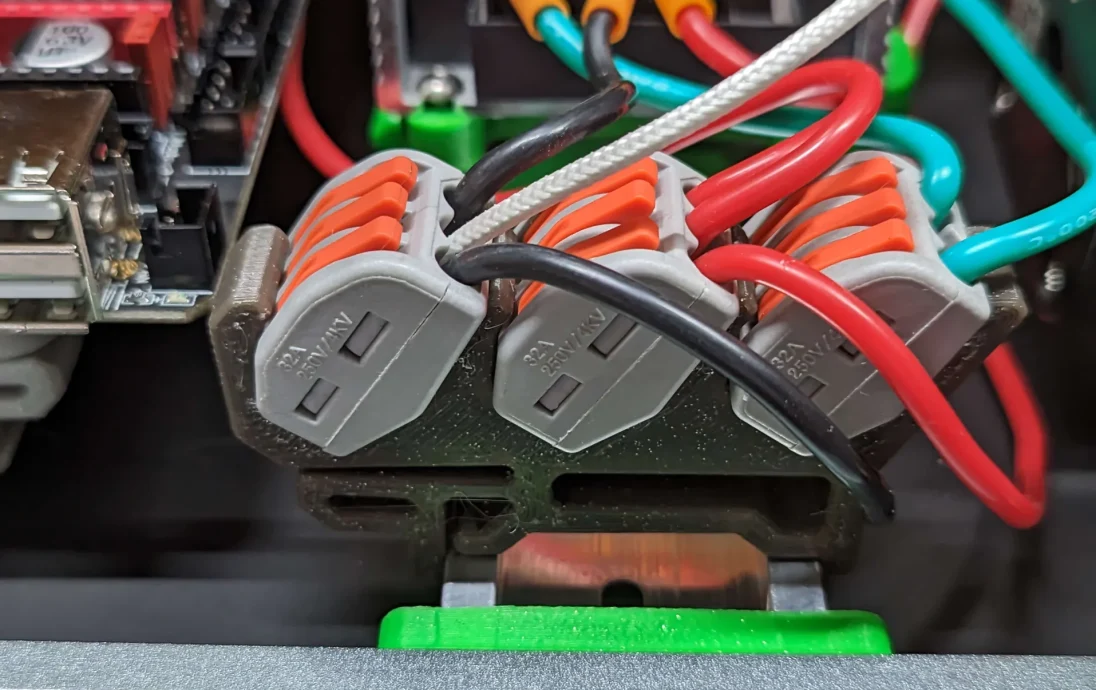

Я занимаюсь сборкой Micron +, и мне понадобились некоторые из моделей Wago 222 в моей сборке для подключения к сети. Поскольку в Micron+ используются DIN-рейки, я предположил, что такая модель уже есть. Я ошибся, и вот моя ошибка. В качестве вдохновения для этой конструкции я использовал крепление Voron DIN, хотя это на 100% моя собственная САПР и модель.

Это харак��ерно для более крупного стиля 222, который, как правило, вы найдете в обычных Wago, доступных на Amazon и в других источниках. Он предназначен для модели 413 с 3 контактами, но вполне подойдет для более крупных моделей; У меня есть 5 проводников 415, и они прекрасно вставляются. Двухпроводная модель 412 не подходит, хотя вы можете масштабировать модель по Z до толщины 7 мм, и тогда 412 подойдет.

Использование заключается в том, чтобы привести проводку в порядок и все на свои места, а затем защелкнуть Wago в держателе. Вы можете вытащить их снова, потянув за нижнюю часть (напротив рычагов разъема), чтобы вытащить их из удерживающего зажима. Часть DIN просто крепится к стандартным DIN-рейкам. Я напечатал свои из ASA и ABS+, и, учитывая это, я считаю, что PETG будет отличным материалом. Не уверен, что я бы порекомендовал PLA, так как он более жесткий.
