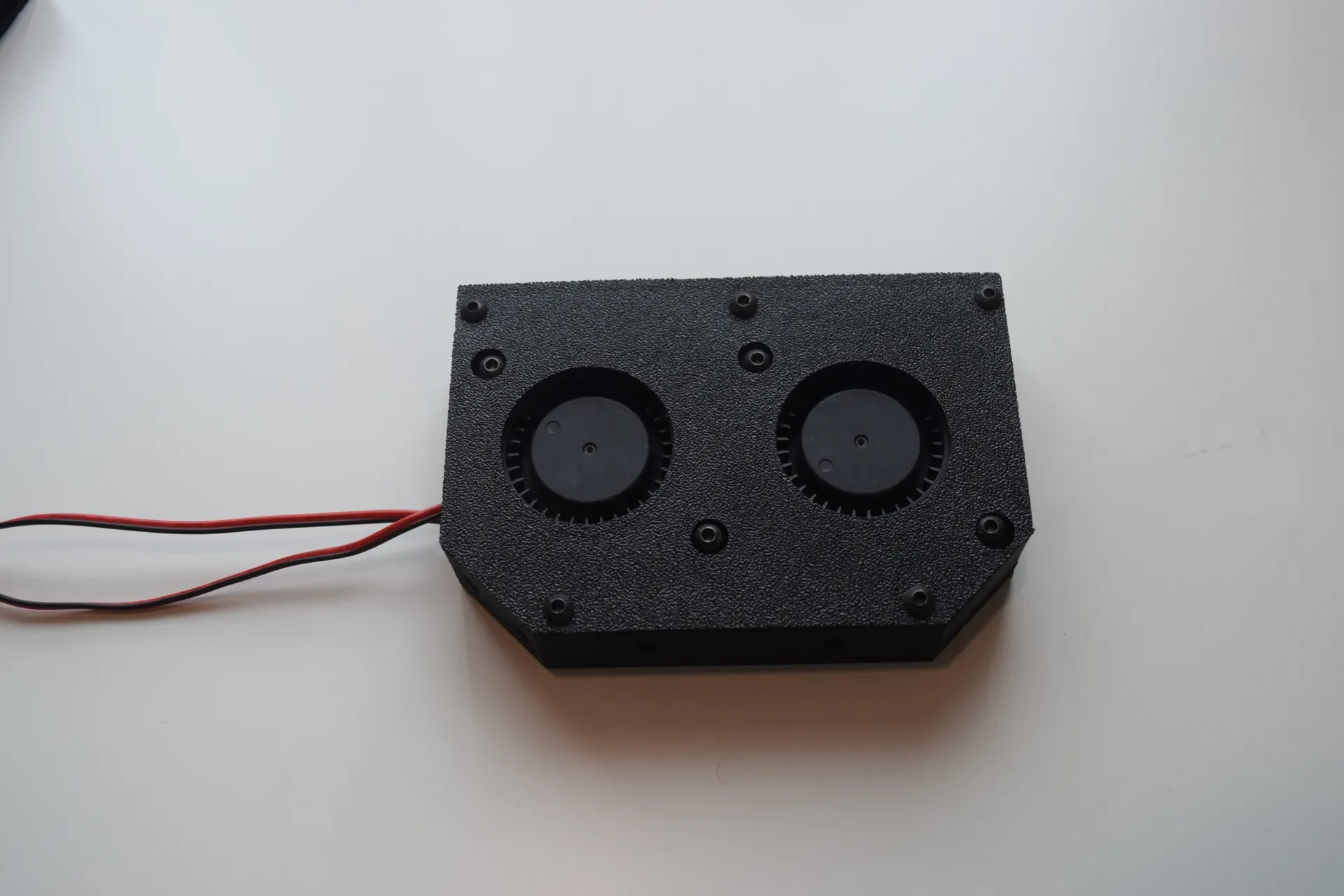

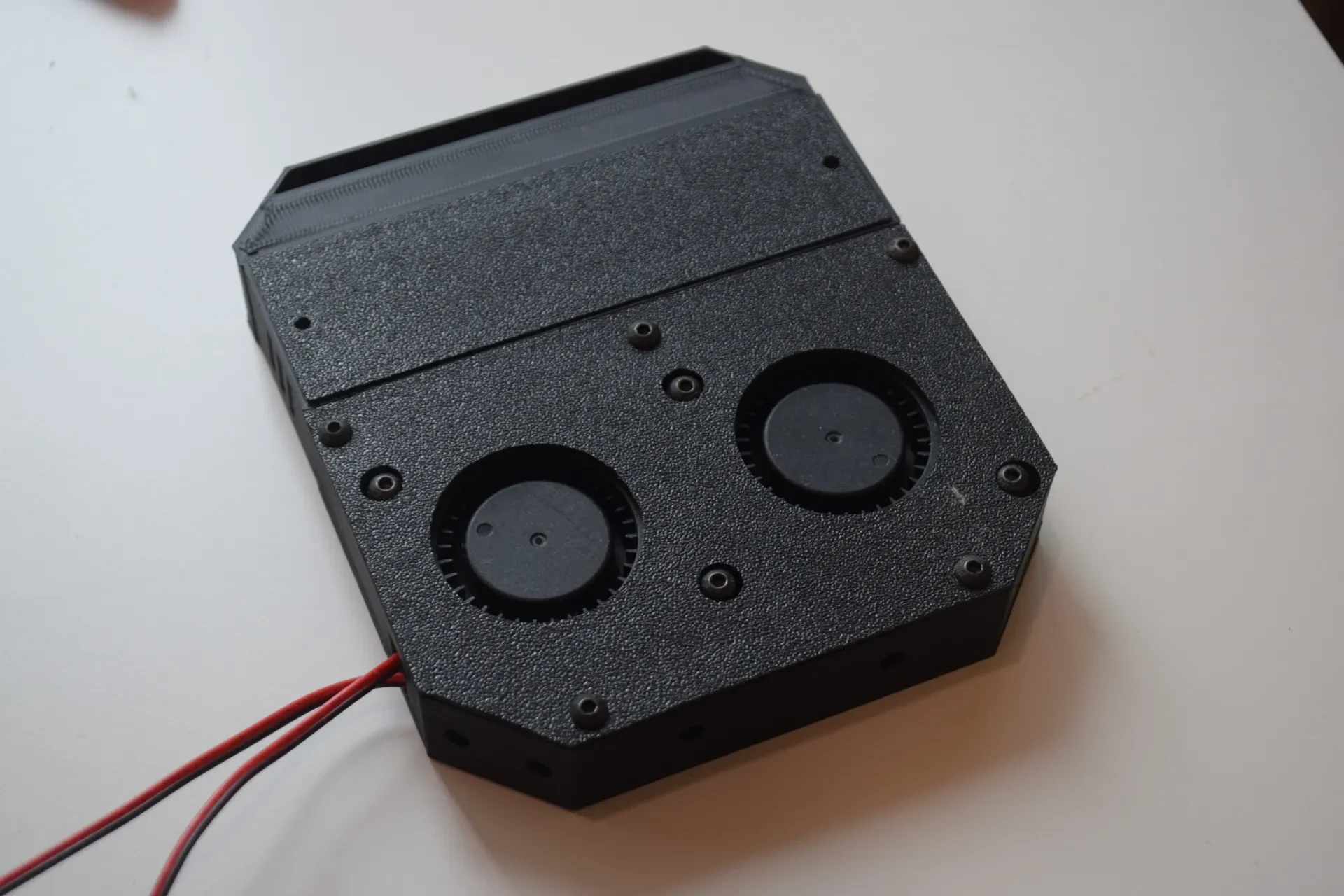

Компактная система фильтрации воздуха для 3D-принтера (AFS-C)

Система фильтрации воздуха изначально была разработана для использования в 3D-принтерах. Предназначен для рециркуляционной фильтрации в принтере со встроенным или внешним корпусом.

Благодаря фильтру HEPA и активированному углю фильтр может удалять летучие органические соединения и другие загрязнения (2,5 и 10).
Для конкретных случаев использования его можно преобразовать в фильтр только HEPA или только с активированным углем.
Фильтрующий картридж можно быстро вынуть и заменить.
Благодаря небольшому форм-фактору его можно устанавливать на широкий спектр машин.

Я постарался сделать форм-фактор фильтра как можно меньшим и компактным. Его можно распечатать на небольших принтерах, например Voron 0 (120x120).

Многие конструкции оснащены HEPA или активированным углем, но в большинстве из них нет того и другого. Вот почему я придумал этот дизайн.

Рекомендуемые настройки печати

Материал: Предпочтительно ABS*, подойдет и PETG.
Инфил: 40%
Ширина экструзии: 0,4 мм
Количество линий стены: 4
Сплошной верхний/нижний слой: 4/5
Поддержка: включено
Выше указаны основные вещи, которые необходимо изменить, остальные настройки зависят от модели принтера и личных предпочтений.

*Печать деталей из ABS, PETG (или даже PLA) подойдет, но ABS рекомендуется для принтеров закрытого типа или в условиях высокой температуры.
Увеличение размера деталей на 1-5 % может помочь компенсировать усадку при печати ABS. (102% — это то, что я ис��ользую)
[За исключением прокладок, поскольку их размер уже идеален, масштабирование потребуется только в том случае, если они не подходят. ]

Печатные детали

1x базовое крепление
1x базовая крышка
1x крепление для фильтра или крепление для фильтра Макс.
1x крышка фильтра или крышка фильтра Макс.
1x разделитель
4x проставки
(Опционально) 1 воздуховод
1 крепление для вашего принтера (в разработке, если вы хотите помочь, присоединяйтесь к серверу Discord!)

Спецификация

Необходимые материалы (фурнитура)

HEPA-фильтр (18x90x10 мм) 1
Гранулы активированного угля (не промытые кислотой) 1

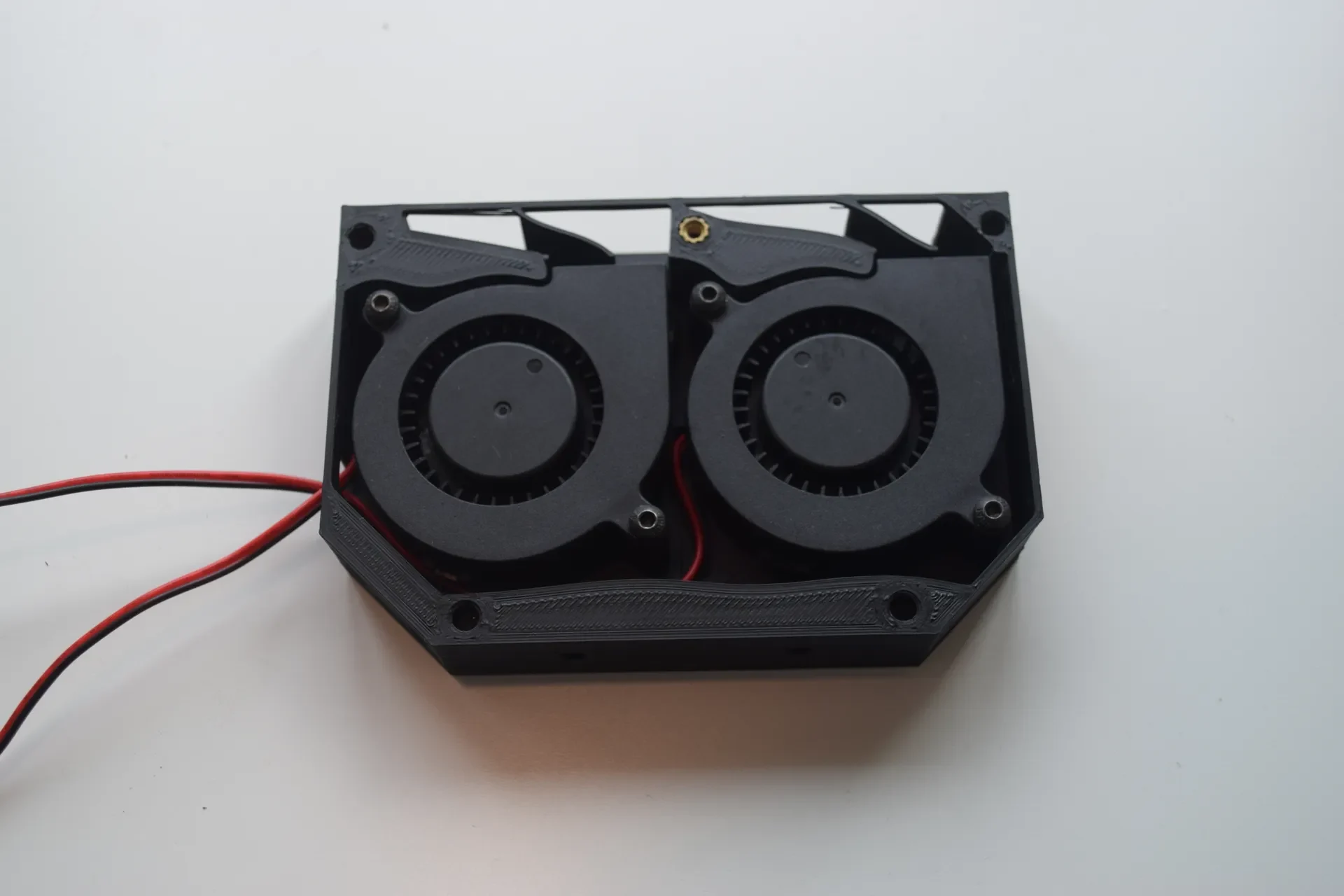

Вентилятор 5015 (я использую и рекомендую двойной шарикоподшипник GDSTIME) 2
Магнит 6х3 12
M3x5x4 Вставка для термофиксации (спецификация: ворон) 15
Крепеж М3х5 (BHCS) 9
Крепеж M3X20 (BHCS) 4

Я понимаю, что HEPA-фильтр довольно сложно достать, это нестандартный размер, который я вырезал из большого куска проверенного в лаборатории HEPA-фильтра, полученного из Сингапура. В настоящее время рассматриваю возможность продажи комплектов, но не уверен в спросе.

В настоящее время самый простой способ сделать это — найти HEPA-фильтр, который можно разрезать по размеру.

Буду признателен, если вы оставите отзыв о фильтре, это позволит мне внести улучшения, а также определить спрос на такой продукт.

Посетите GitHub этого проекта, чтобы получить руководство по сборке и дополн��тельную информацию.
