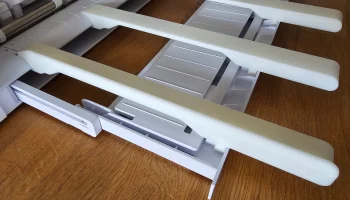

Опорные направляющие для коврика для резки Silhouette Cameo 4

Я разработал одну опорную направляющую с краем/направляющей с левой стороны (для правильного выравнивания коврика для резки) и обычную направляющую без краев, которая будет использоваться посередине и справа.

Каждая направляющая состоит из двух частей для легкой и стабильной печати без подставок: Сама направляющая имеет небольшой карман внизу с отверстиями на 2/3 для вставки второй части, которая представляет собой блок, который защелкивается в карманах/крае устройства подачи с 4 рулонами Cameo.

Печать и сборка рельсов:
Левая сторона (требуется каждая по одной штуке):
SheetRails-SheetRailL и SheetRails-SheetRailLFoot
Необязательно: вы можете использовать «SheetRails-SheetRailLFoot+0,5mm» или «SheetRails-SheetRailLFoot+1mm» в качестве альтернативного блока оснастки с дополнительным смещением/пространством между карманами Cameo 4 и рулонного устройства подачи. Это может потребоваться, если эта направляющая ослабла и не зафиксировалась на двух направляющих н�� изогнутом выходном лотке. Я рекомендую сначала использовать «SheetRails-SheetRailLFoot» и посмотреть, подходит ли он. Если направляющая слишком ослаблена, вы все равно можете распечатать один из этих вариантов и поменять части местами (если они не склеены, см. Следующие шаги) без необходимости снова распечатывать всю направляющую.
Вставьте ножной блок в нижнюю часть направляющей (3 штифта, проверьте правильность ориентации!)
Вы можете использовать клей — мой защелкнулся с некоторым усилием, без клея (PLA)
Средняя и правая сторона (распечатайте столько, сколько вам нужно — рекомендую использовать три):
SheetRails-SheetRailM и SheetRails-SheetRailMFoot
Вставьте подставку для ног в нижнюю часть направляющей (2 штифта, проверьте правильность ориентации!)
Вы можете использовать клей — мой защелкнулся с некоторым усилием, без клея (PLA)

Для упрощения печати просто используйте gcodes или два файла 3mf, включая соответствующие настройки слайсера (просто измените тип нити, если вы используете другой).

Установка (и демонтаж) направляющих на Cameo 4:

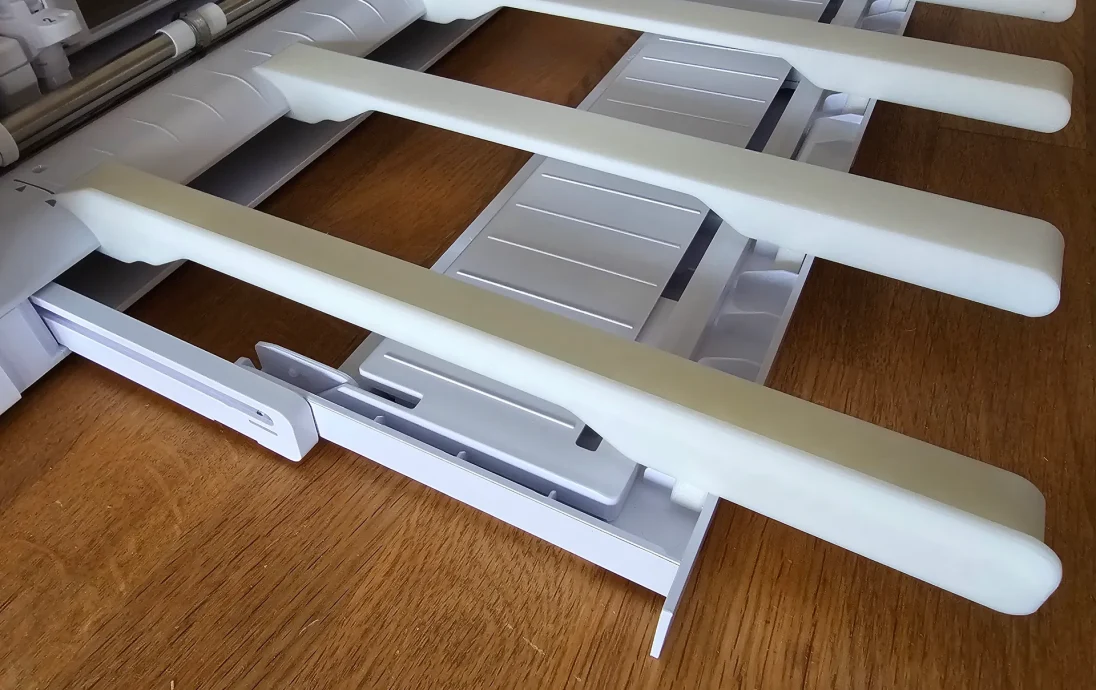

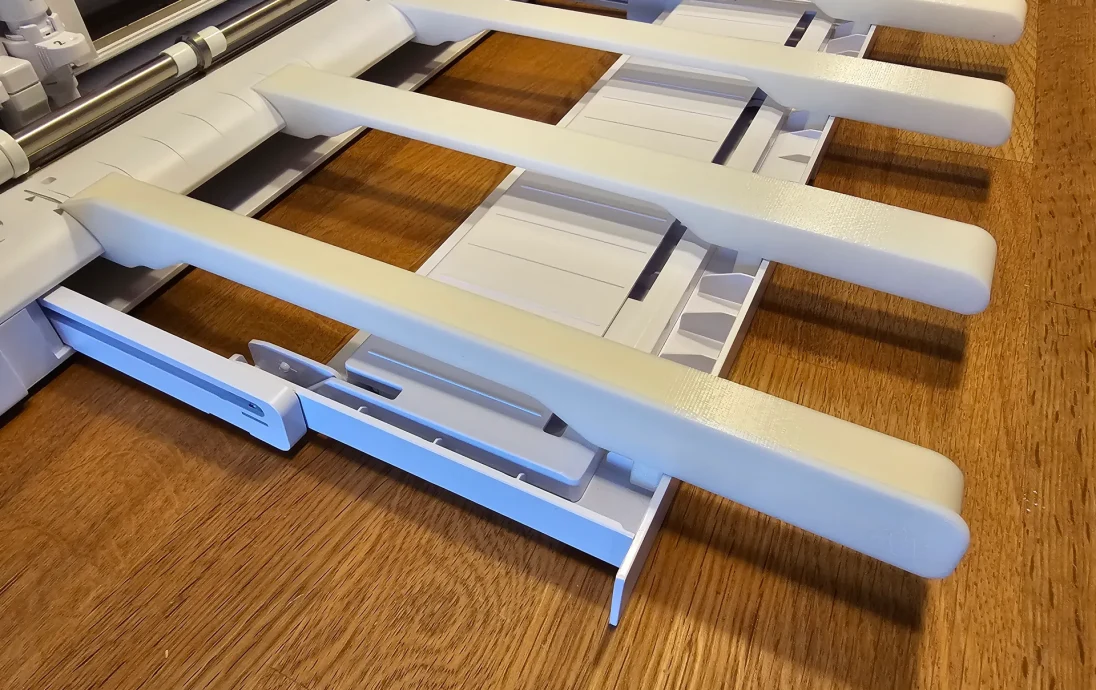

Я рекомендую использовать три средние перекладины для правильной поддержки вашего коврика. Подробную информацию об использовании смотрите на фотографиях.

Чтобы установить направляющие, вытащите рулонный податчик Cameo 4 (Cameo 4 и выдвинутый податчик необходимо разместить на плоской поверхности/столе).
Сначала зафиксируйте левую направляющую (направляющей мата с левой стороны) сначала в изогнутом выходном лотке (убедитесь, что две направляющие соединяются правильно — направляющую нельзя перемещать влево/вправо).
Нажмите вниз на конец направляющей («ножной блок»), чтобы защелкнуть край устройства подачи. Возможно, вам поможет немного приподнять край устройства подачи для облегчения защелкивания.
Повторите шаги 2 и 3 для остальных направляющих одну за другой. Их «ножная опора» имеет несколько карманов, которые можно разместить на краю устройства подачи (поскольку расстояние между ними иное, чем у выравнивающих полозьев изогнутого выходного лотка) — таким образом вы сможете разместить макс. гибкий выбор правильного положения рельса — вы должны убедиться, что рельс параллелен уже вставленным рельсам
Удачного заговора!
Отсоединить направляющие можно просто, потянув за нижнюю часть каждой направляющей. Направляющие подходят к корпусу Cameo 4, когда он выключен (только не забудьте установить их снова, прежде чем включать Cameo 4!)
Последние слова

Спасибо @Kaiser_101414 за вдохновение — хотя я решил создать свою собственную версию, его дизайн дал мне несколько хороших идей...
