Зажим для платы модуля RC2014

Платы RC2014 с одинаковым типом разъема (от стандартного к стандартному, от улучшенного к улучшенному) обычно можно крепить друг к другу с помощью стоек для плат. Однако на нестандартных платах опорные отверстия могут отсутствовать или могут не совпадать при переходе от расширенного заголовка к стандартному или наоборот.

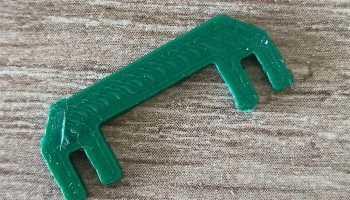

Этот небольшой зажим предназначен для крепления к краям двух досок и добавляет немного большей устойчивости там, где нельзя использовать стойки. Он использует зазор 1,8 мм, который печатает с достаточным пространством для обеспечения фрикционной посадки с обычным PLA. Версия 17 мм предназначена для досок со стандартным расстоянием друг от друга, две другие версии предназначены для случаев, когда вам может потребоваться закрепить клипсы на более коротких расстояниях (например, увеличенное до стандартного уровня).

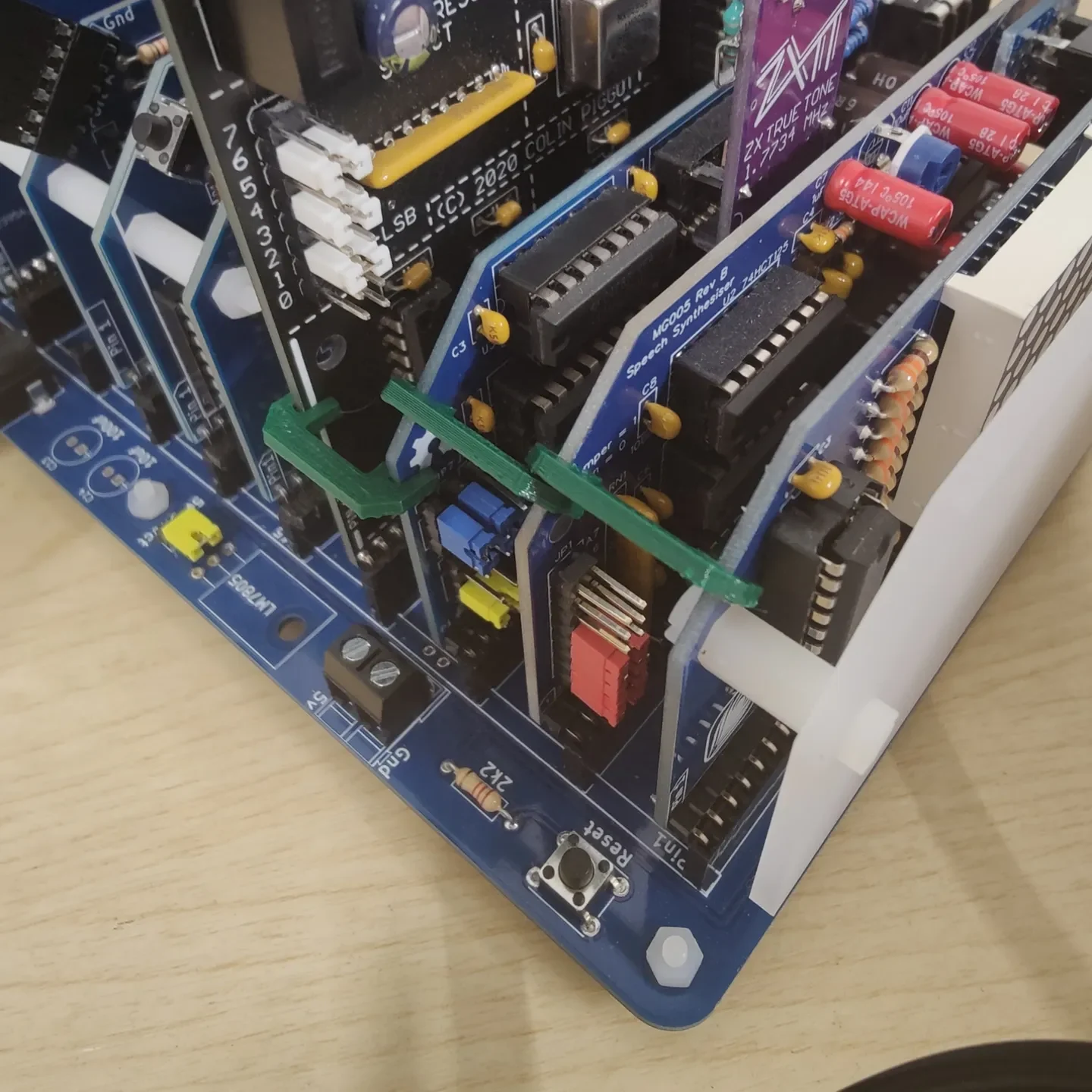

На фотографии показана объединительная плата RC2014 Pro и зажимы между интерфейсом SID Quazar, звуковой картой YM2149F, синтезатором речи MG005 и модулем светодиодного матричного д��сплея 8x8 от Shiela Dixon.

Это было напечатано и разработано на Makerbot Replicator 2 в Leigh Hackspace с использованием любого запасного зеленого PLA, загруженного в принтер, с соплом 0,4 мм.

RC2014 является товарным знаком RFC2795 Ltd.
