Сменный держатель душевой розочки диаметром 16 мм. столбы...

Обновление:

31 октября 2023 г.: По запросу добавлен STEP-файл модели.

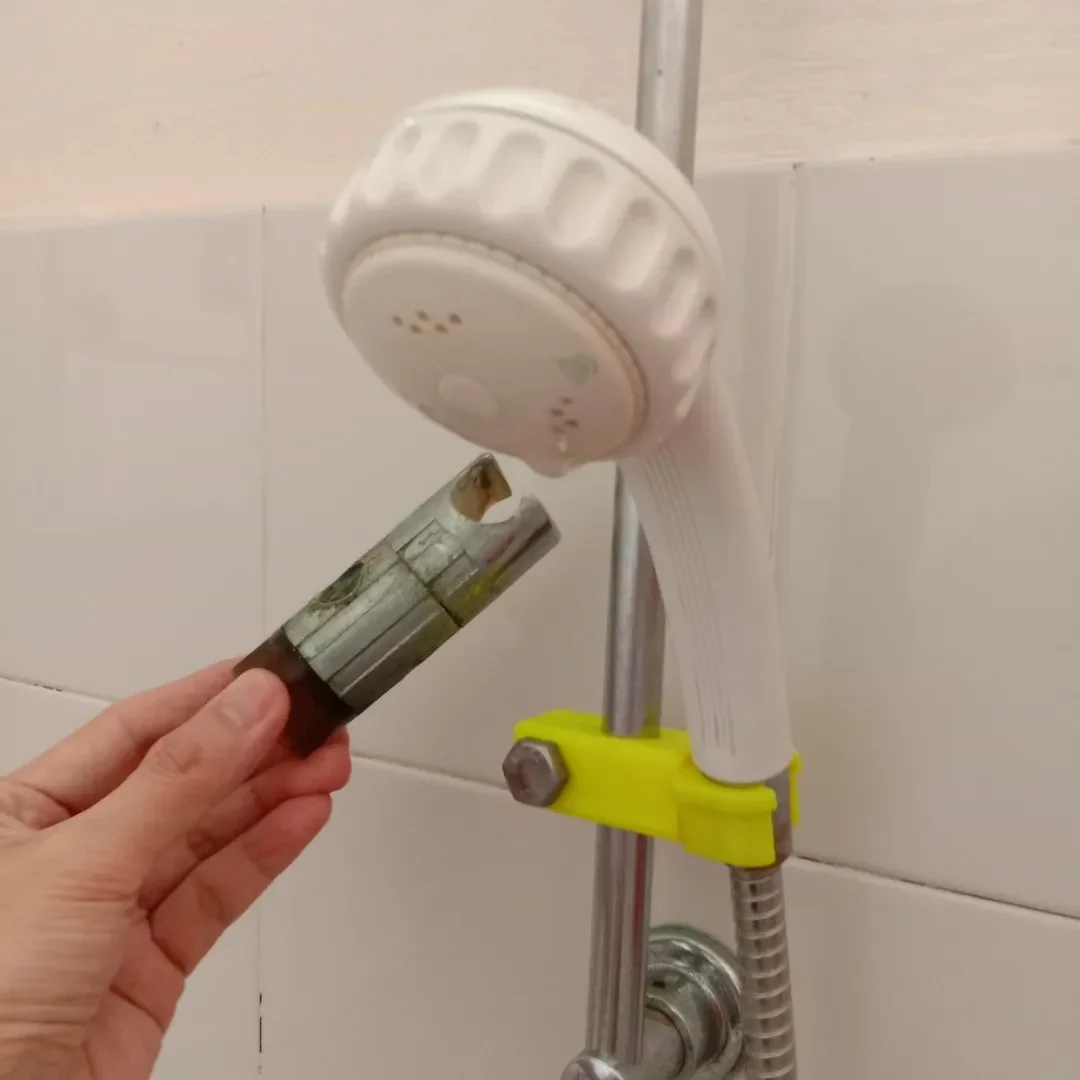

Я сделал это, чтобы заменить старый держатель для душевой кабины моих родителей, на котором установлен (вероятно, устаревший) шест диаметром 16 мм. Первоначальный держатель просто не мог больше удерживать свое положение на шесте или поддерживать угол наклона розы. Коммерческие замены в основном предназначены для шестов диаметром 22-25 мм. Конечно, я знаю, что использование шестигранного болта и гайки M10 может быть несколько старомодным в эти бурные дни аддитивного производства, но у меня было это оборудование под рукой, и есть некоторые приложения, где старая добрая металлическая фурнитура просто не может быть лучше для быстрого и надежного решения.

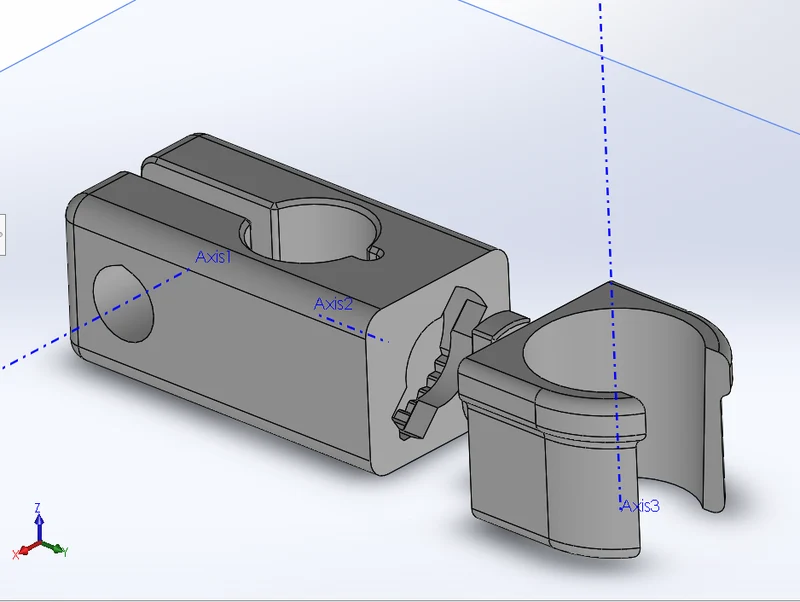

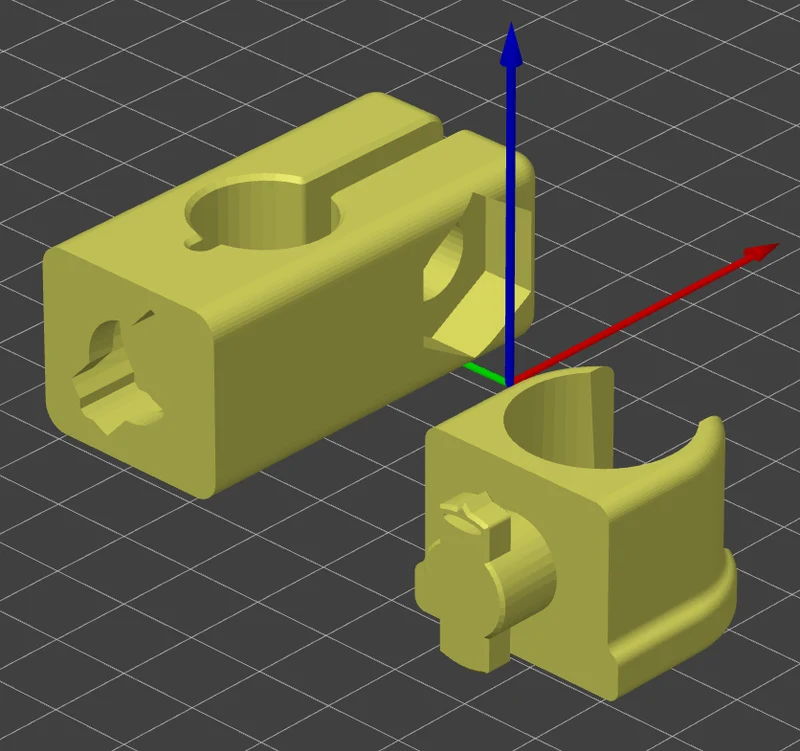

Я разработал это в Solidworks, и файл детали включен сюда, если вы хотите попробовать его для столбов других размеров. Я использовал своего рода храповой механиз��, чтобы удерживать угол «кармана» розы. Помимо вертикального положения, это дает 5 положений вперед (с шагом 12 градусов) и 1 положение назад (15 градусов).

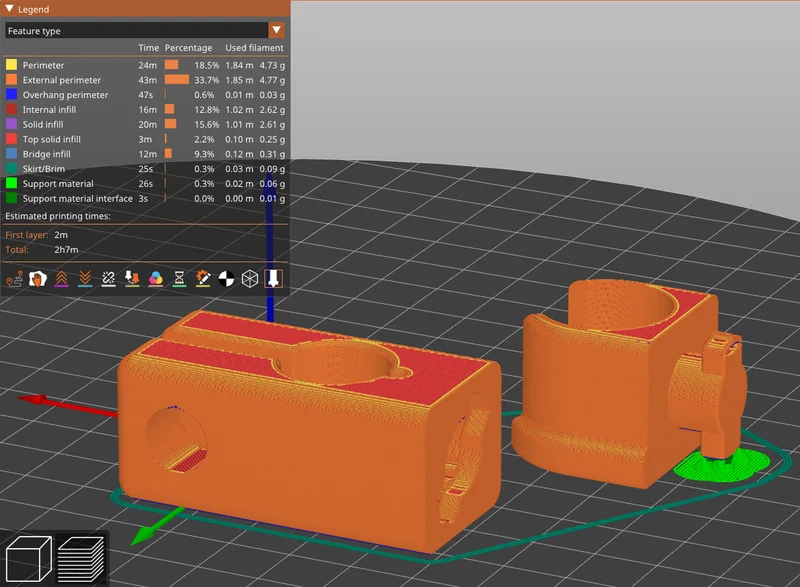

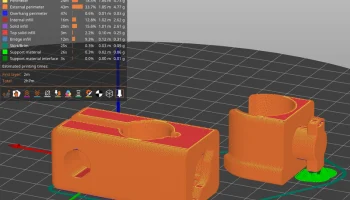

Я печатал детали слоями толщиной 0,2 мм, поскольку эстетика была второстепенной. Зажим для стойки напечатан в ориентации по умолчанию, а карман напечатан в перевернутом виде для лучшего прилегания к кровати без полей. Исходя из опыта, я бы рекомендовал испо��ьзовать опоры только под кончиком ключа в кармане, обращенным к кровати, как показано зеленым на срезе. Причина в том, что я напечатал это в PETG (рекомендуется), а опорную конструкцию труднее удалить, особенно если они вошли в канал «замочной скважины». Рассмотрите блокировщики поддержки и просто положитесь на функцию моста Prusa Slicer, которая лучше всего реализована на всех слайсерах, которые я пробовал до сих пор (серьезно, не пытаюсь выслужиться). Я использовал 20% заполнения и 3 вертикальных периметра оболочки.

О, я уже упоминал, что вам понадобится болт с шестигранной головкой M10x30 мм и шестигранная гайка M10? Отметив кончик «указателя» на одном конце «ключа» на кармане, совместите его с выемкой для него в замочной скважине и вставьте его в ключевой канал. медленно поверните карман против часовой стрелки (если смотреть со стороны кармана) до щелчка. Это отсталая позиция. Следующие шесть щелчков против часовой стрелки — это вертикальное и 5 передних положений. Вам нужно будет освободить стойку от ее креплений, чтобы на нее можно было надеть зажим. Отрегулируйте его по высоте и осторожно затяните болт.
