Консоль управления Kid TIE Fighter V1.0

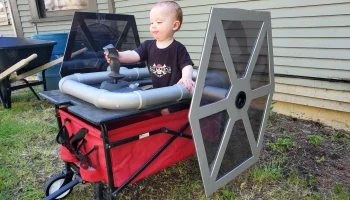

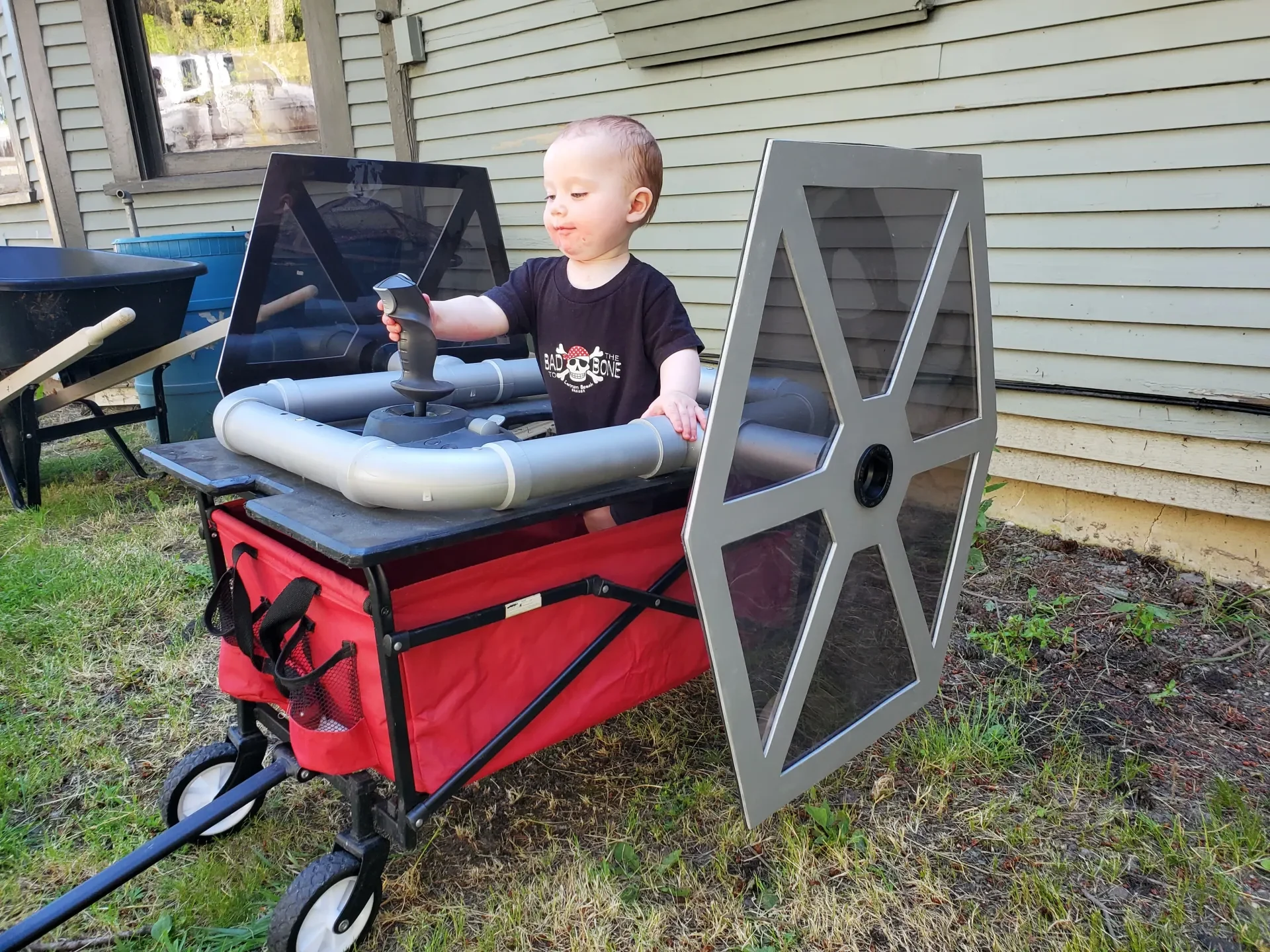

В 2018 году я был в гостях у друга, и он показал мне свой новый крутой проект для своего ребенка. Это рама, которая крепится к верхней части складной повозки и превращает ее в TIE-истребитель.

В то время я начал возиться с проектами Arduino. Прежде чем я ушел в тот день, у меня был прототип световой и звуковой установки для истребителя. Я продолжил работу над электроникой и временно прикрепился к тестированию электроники в 2019 году.

Затем наступил 2020 год. Мой друг потерял интерес к проекту и я согласился купить у него раму с намерением продолжить работу над ней самостоятельно. Жизнь продолжалась, и рама простояла на хранении до июня 2022 года.

Мой сын родился в 2021 году и был как раз в том возрасте, чтобы кататься на истребителе во время парада 4 июля 2022 года. Еще одна дочь друга, родившаяся в том же месяце, что и мой сын, также будет на параде. У нее тоже будет шанс управлять истребителем.

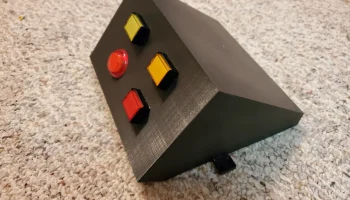

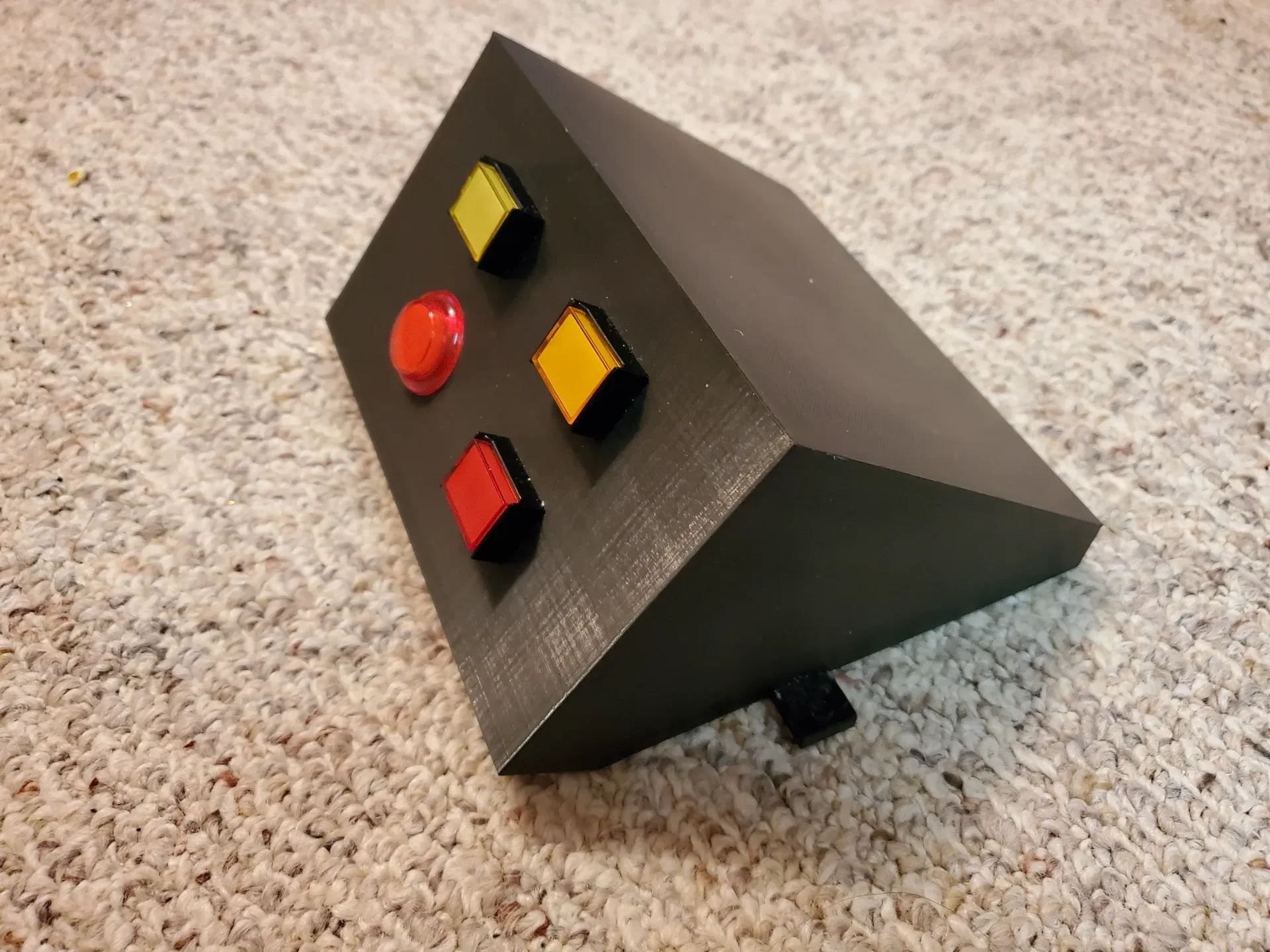

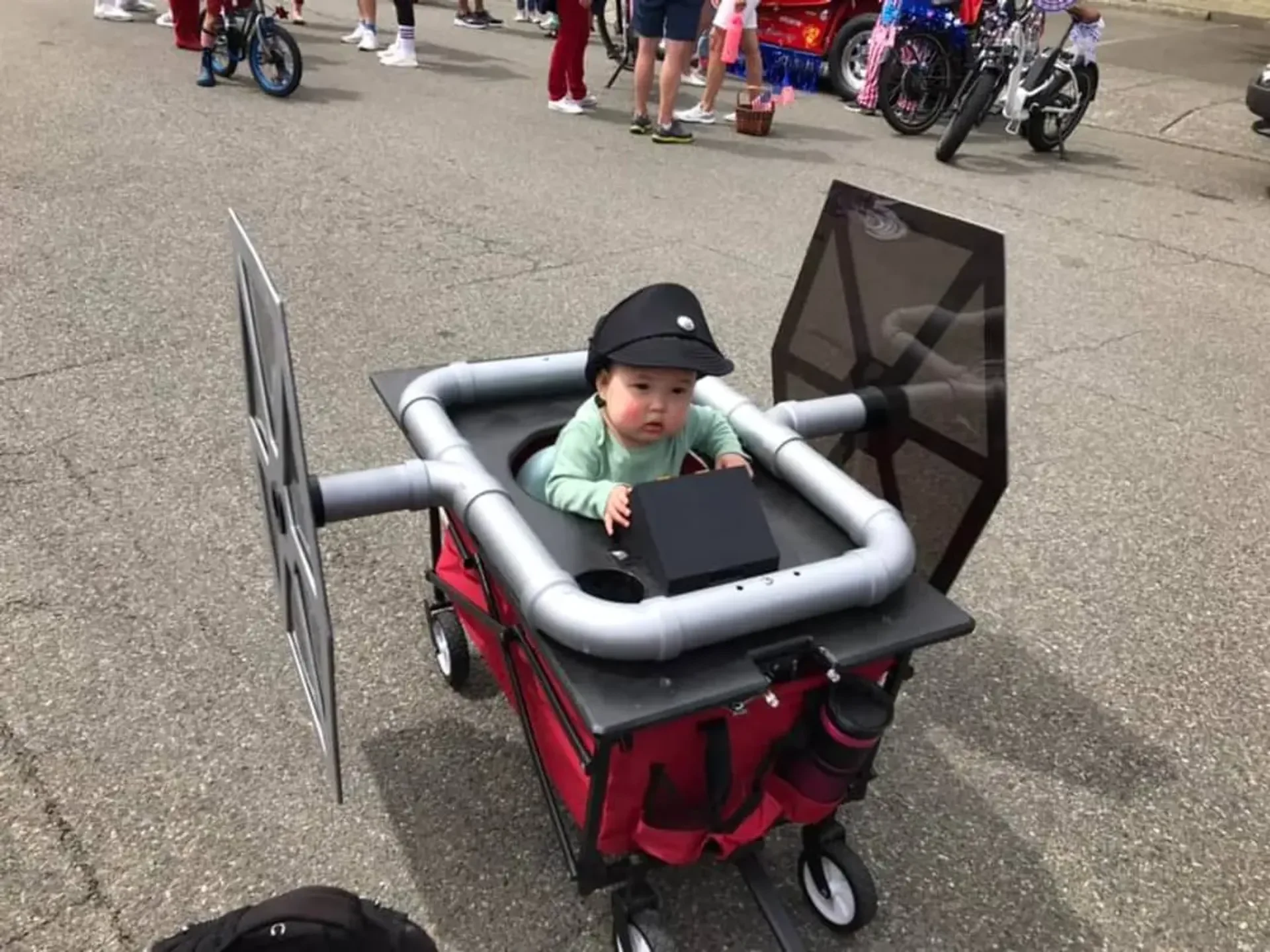

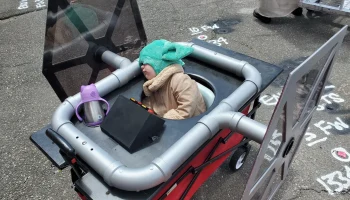

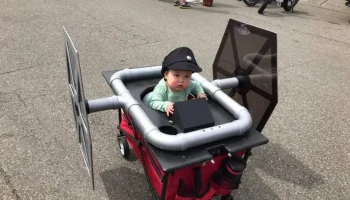

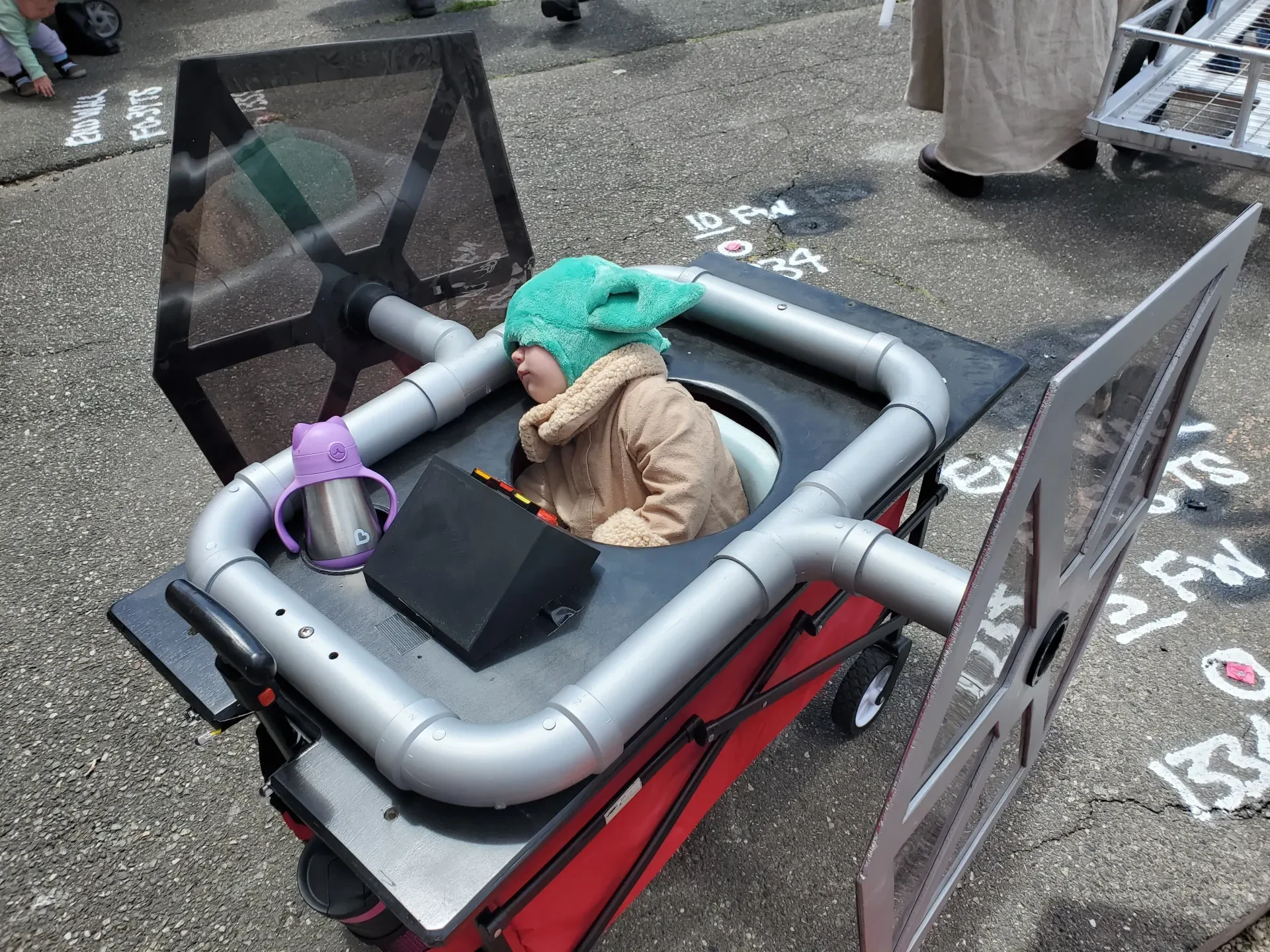

Мне нужно было быстро собрать и установить электронику. На рамке был установлен джойстик, который не работал с кнопками света и звука. Я быстро спроектировал показанную консоль управления для размещения кнопок. Мне удалось заставить его работать почти к параду. Мой сын (в костюме Малыша Йоды) и дочь моего друга (в фуражке имперского офицера) поиграли с ним. Мой сын уснул примерно в середине парада.

Это сработало достаточно хорошо, но сейчас я работаю над версией 2. Еще у двоих моих друзей только что родились дети, и я с нетерпением жду возможности предоставить им возможность использовать TIE-истребитель во время парадов.

Это довольно простой дизайн, выполненный в Tinkercad. На мой взгляд, его можно использовать в качестве консоли быстрого управления или в качестве отправной точки для внесения изменений.

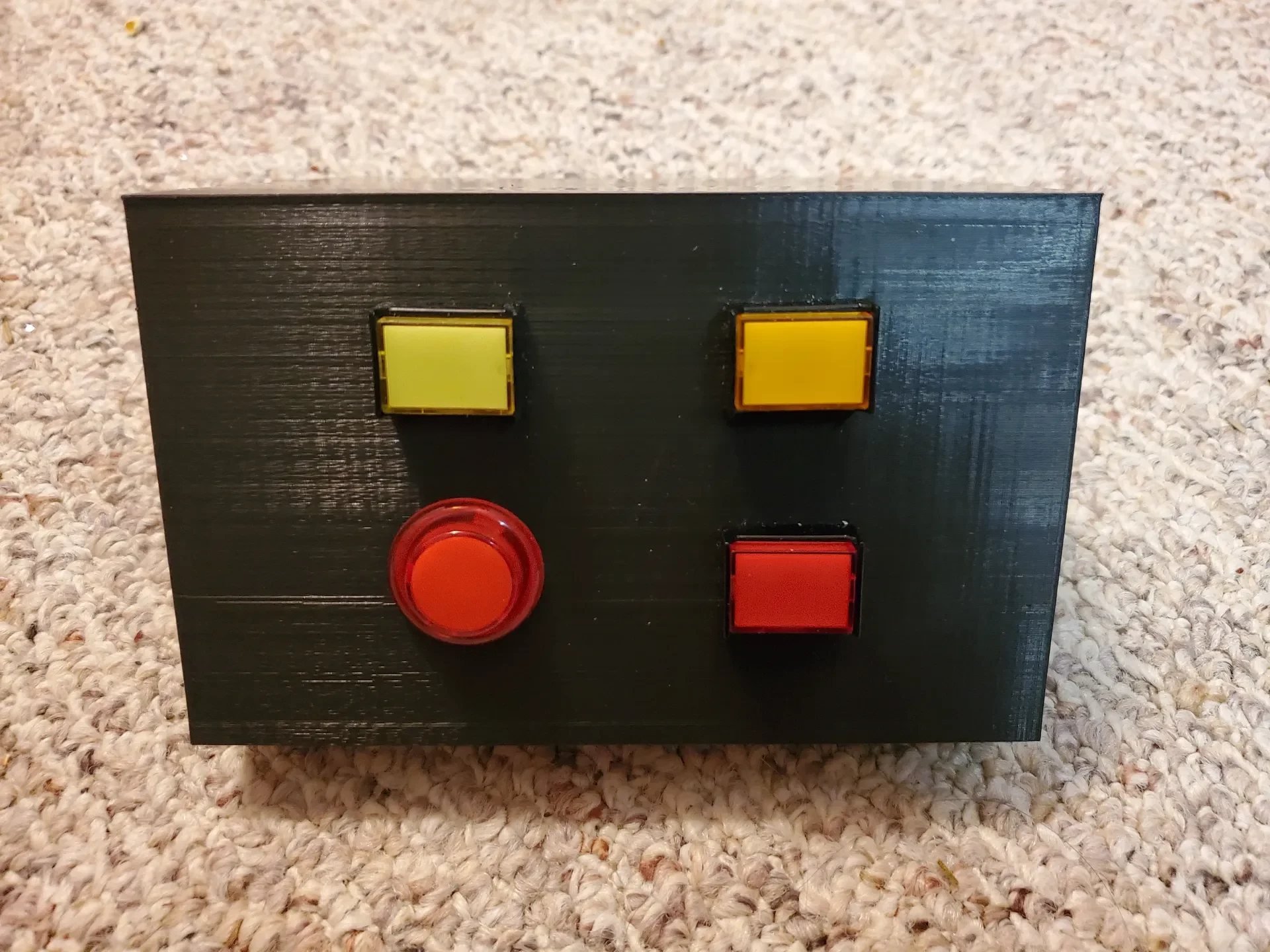

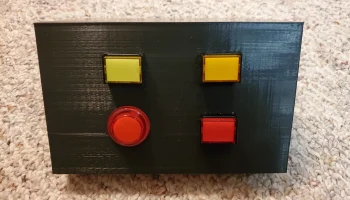

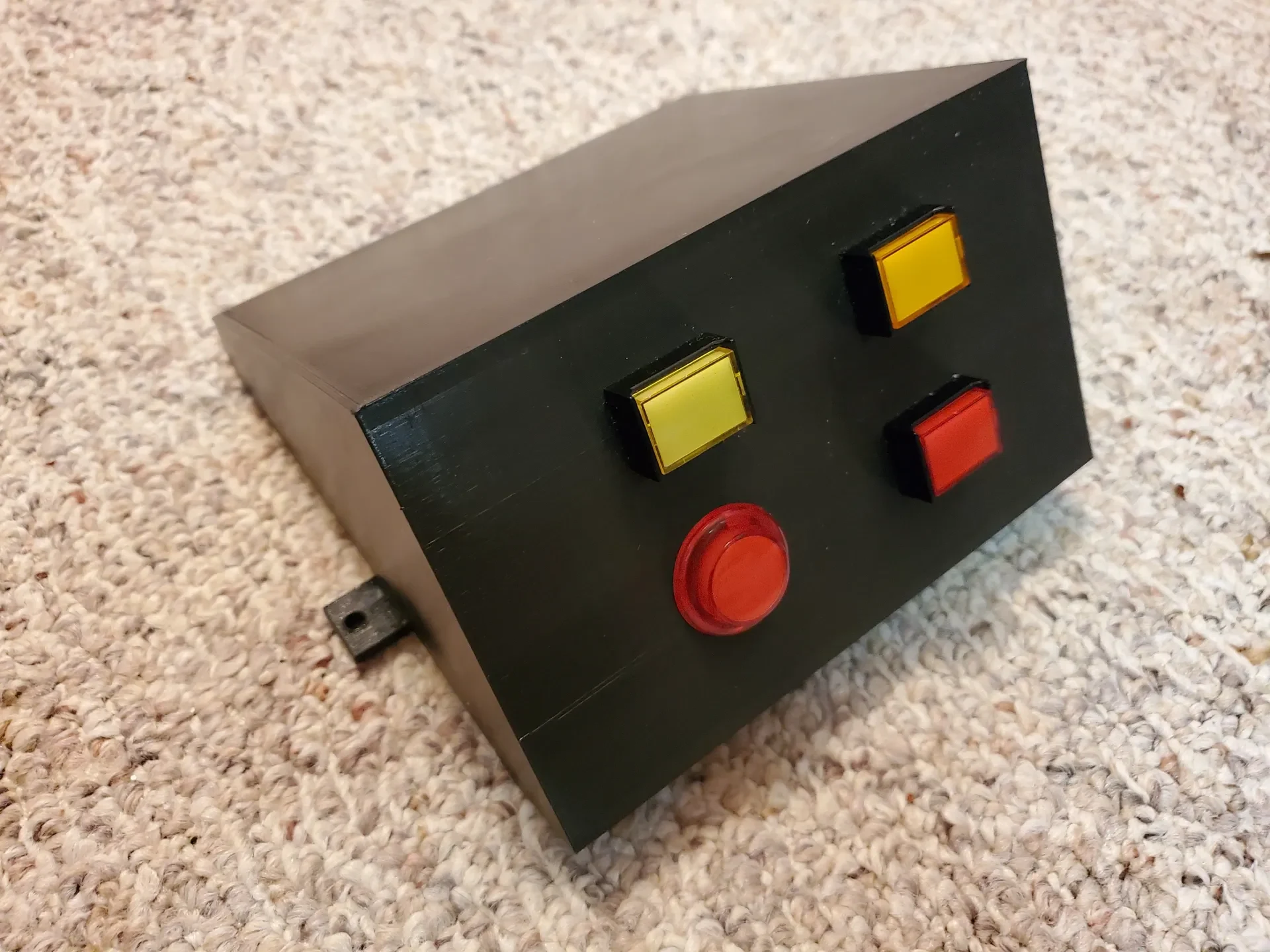

Есть два разных размера кнопок.

Правая и верхняя левая кнопки приобретены на Amazon: https://www.amazon.com/dp/B01N7HCJ7S/?coliid=ITHIDVANEWGJC&colid=3H9F922IMQPI0&psc=1&ref_=lv_ov_lig_dp_it

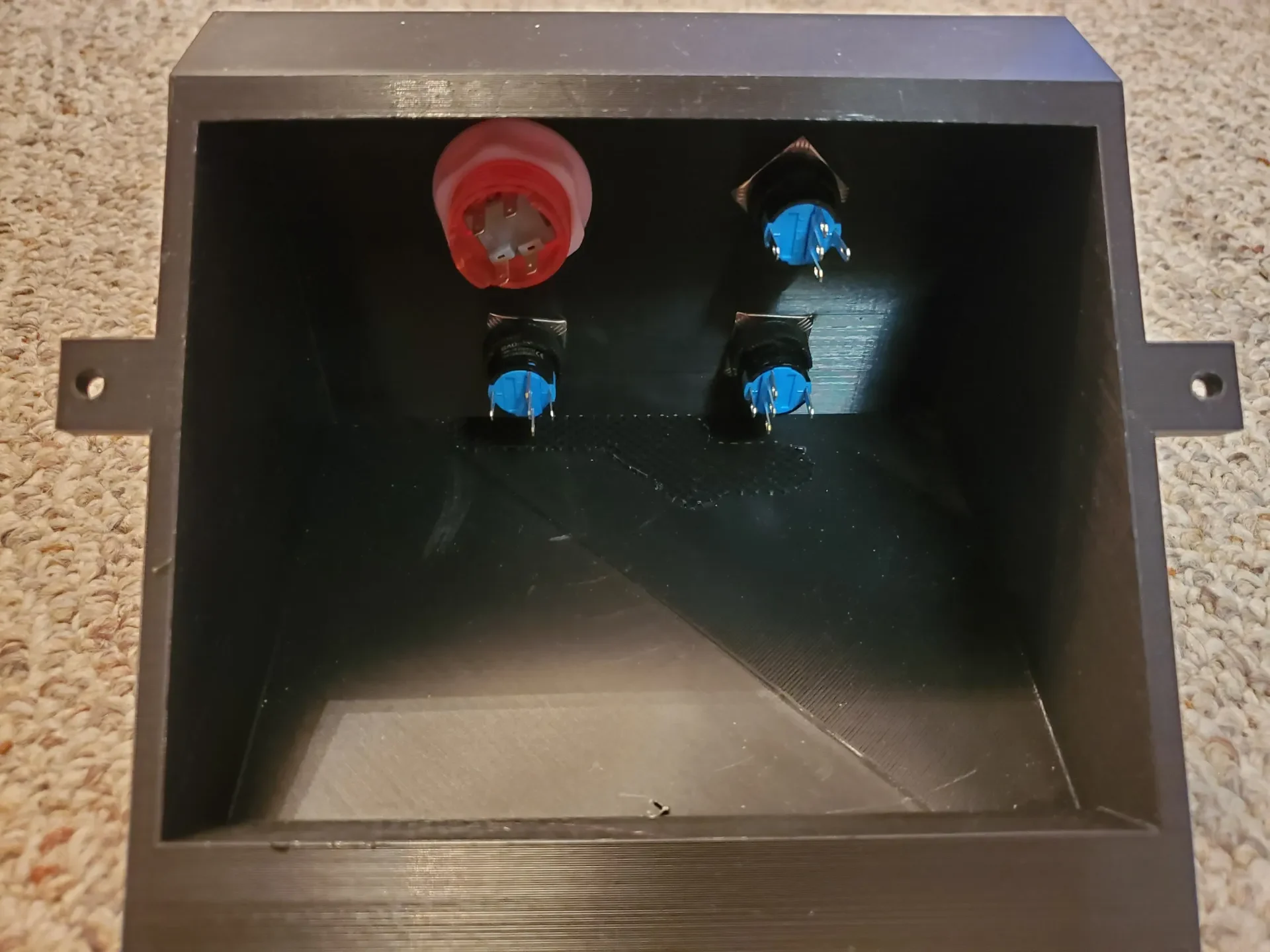

Монтажные отверстия рассчитаны на пуговицу диаметром 16 мм. Фактический размер отверстия составляет 16,5 мм.

Нижняя левая кнопка — это кнопка, купленная у Adafruit: https://www.adafruit.com/product/3430.

Я думаю, что этот от Amazon тоже подойдет: https://www.amazon.com/dp/B01LXZSV2N/?coliid=II8KBFSFKO7PU&colid=3H9F922IMQPI0&psc=1&ref_=lv_ov_lig_dp_it

Монтажное отверстие рассчитано на пуговицу диаметром 24 мм. Фактический размер отверстия составляет 24,5 мм.

По бокам имеются две точки крепления с отверстиями диаметром 4,5 мм, которые фиксируют консоль на месте.

Я распечатал его черным eSun pla+ https://www.amazon.com/gp/product/B01EKEMDA6/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

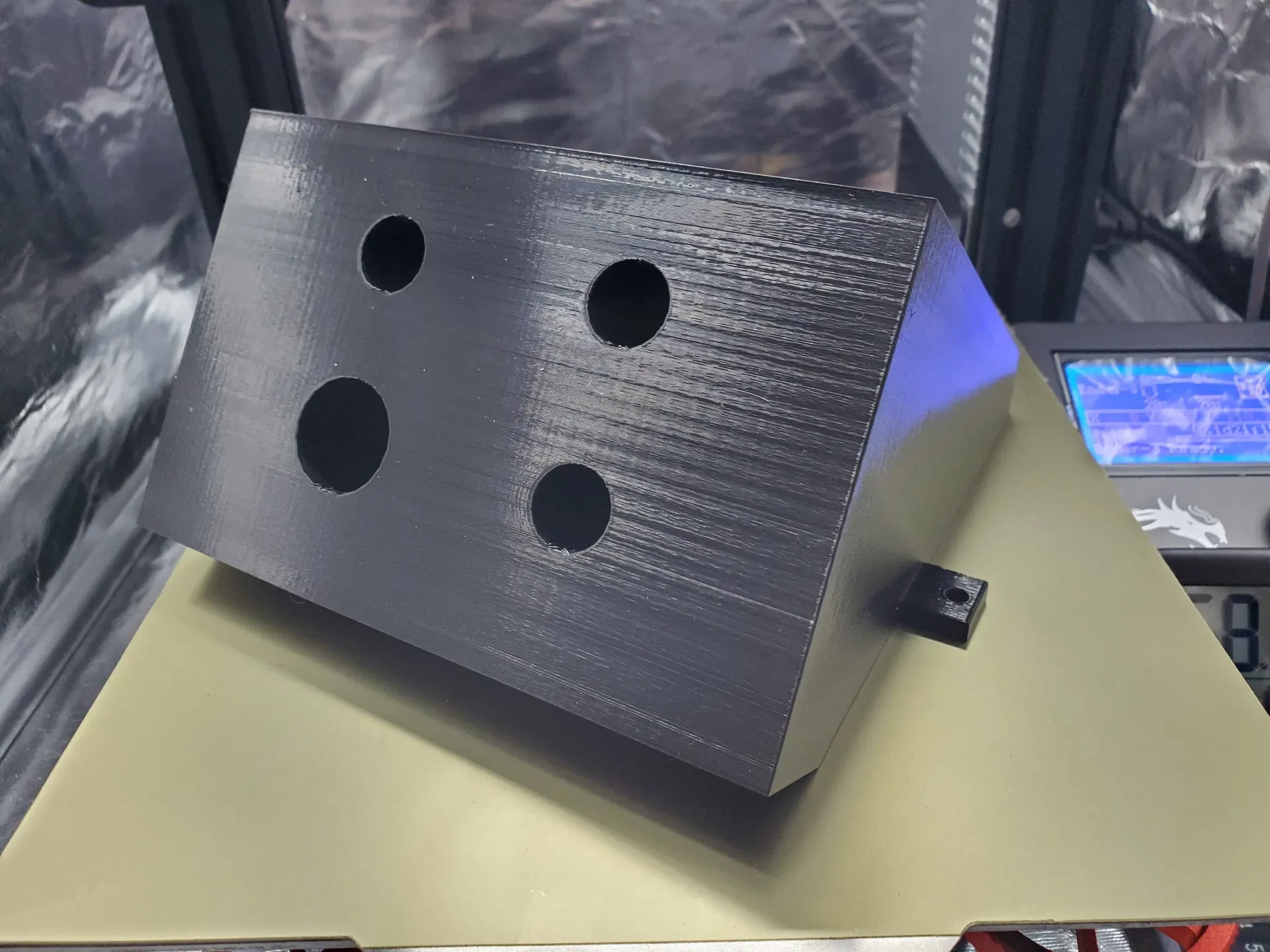

Я напечатал его сверху с опорами для деревьев для поддержки точек крепления. Я планирую сделать версию 2 состоящей из нескольких разделов для облегчения печати.

Дайте мне зна��ь, если у вас есть какие-либо вопросы.
