Нефункциональная демонстрация для манеток-манеток Dia-Com...

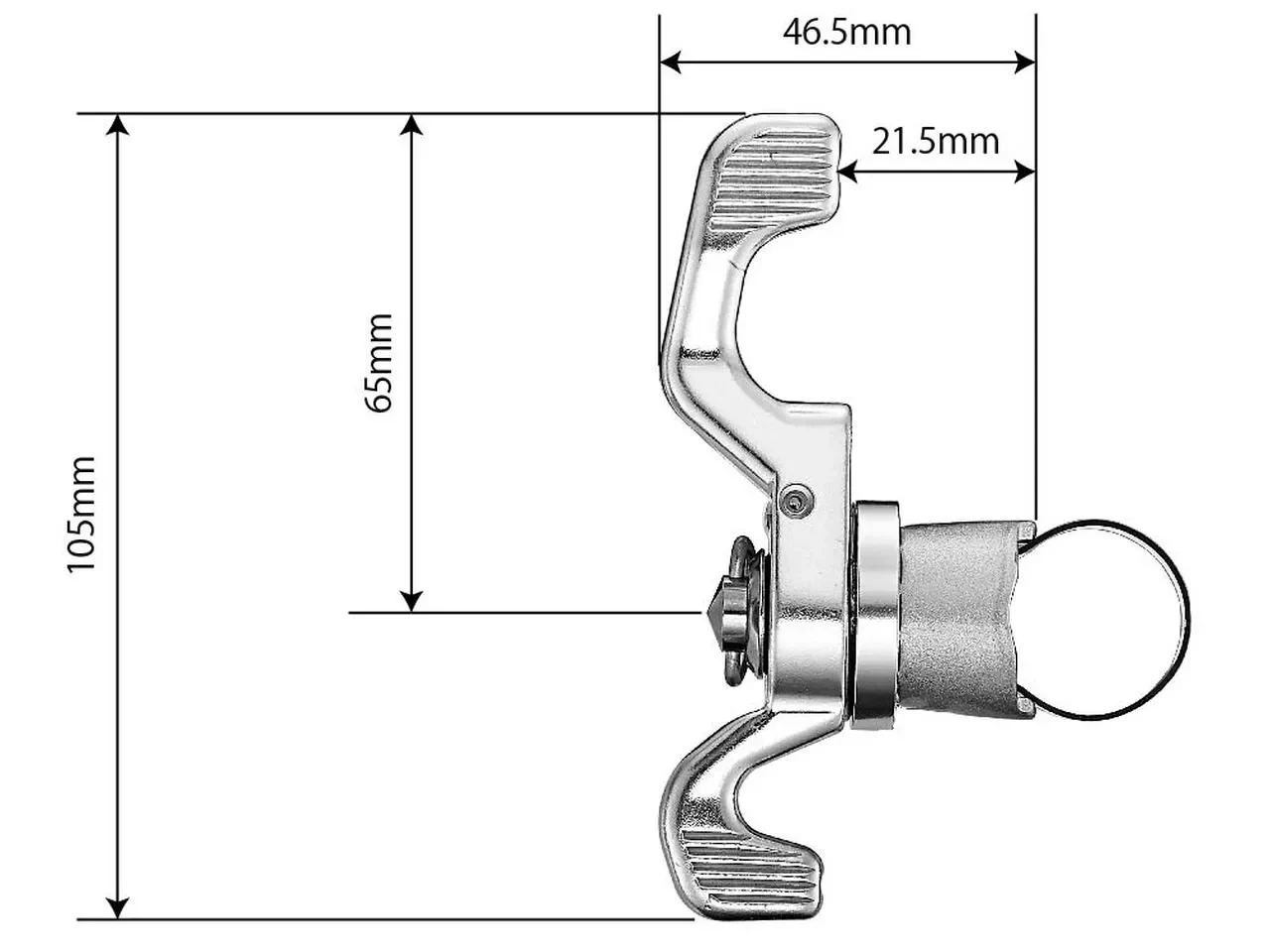

Я создал эту приблизительную модель манетки-манетки Dia-Compe ENE Ciclo «Command», чтобы проверить потенциальное соответствие и ощущение манетки с моими рычагами переключения передач и тормозными колпаками. Я прикрепил их официальное эталонное изображение, которое использовал для определения формы/размера деталей, другие изображения переключателей в Интернете также оказались полезными.

Это нефункциональные рычаги переключения передач, но их можно использовать для определения потенциального ощущения и расположения реальных переключателей — попробуйте их над или под тормозными рычагами, поменяйте их местами влево/вправо, чтобы найти предпочтительную ориентацию, или, если они вам вообще не нравятся.

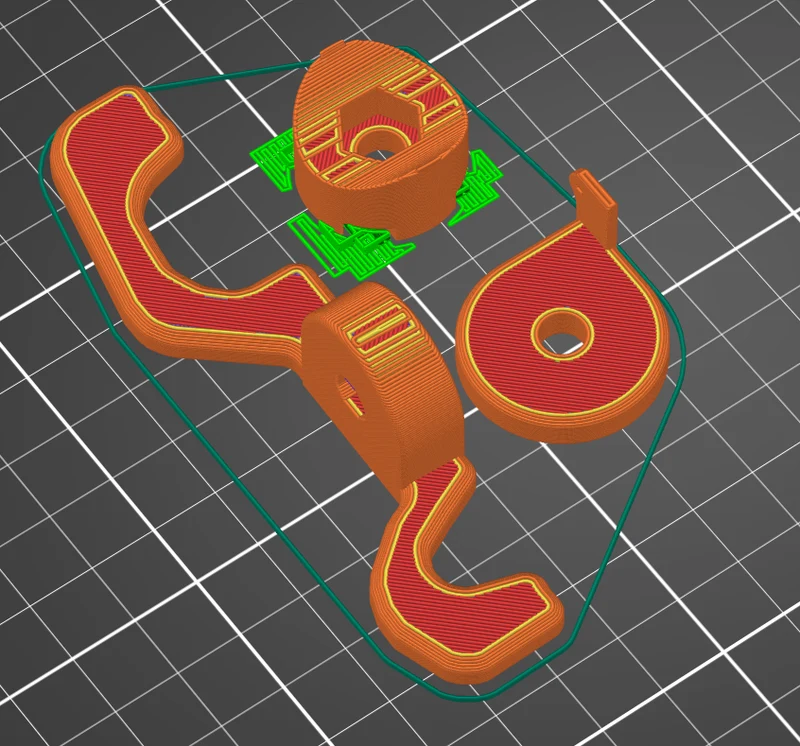

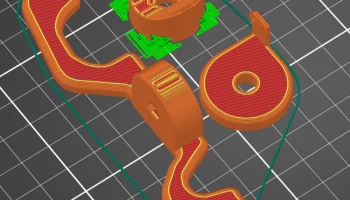

См. прикрепленное изображение для ориентации печати и необходимых опор для крепления.

Примечания по использованию:

Болт, проходящий посередине, должен иметь размер ¼ дюйма или M6, шестигранную или колпачковую головку. Двойная гайка предотвращает откручивание при проверке движения рычага переключения передач.

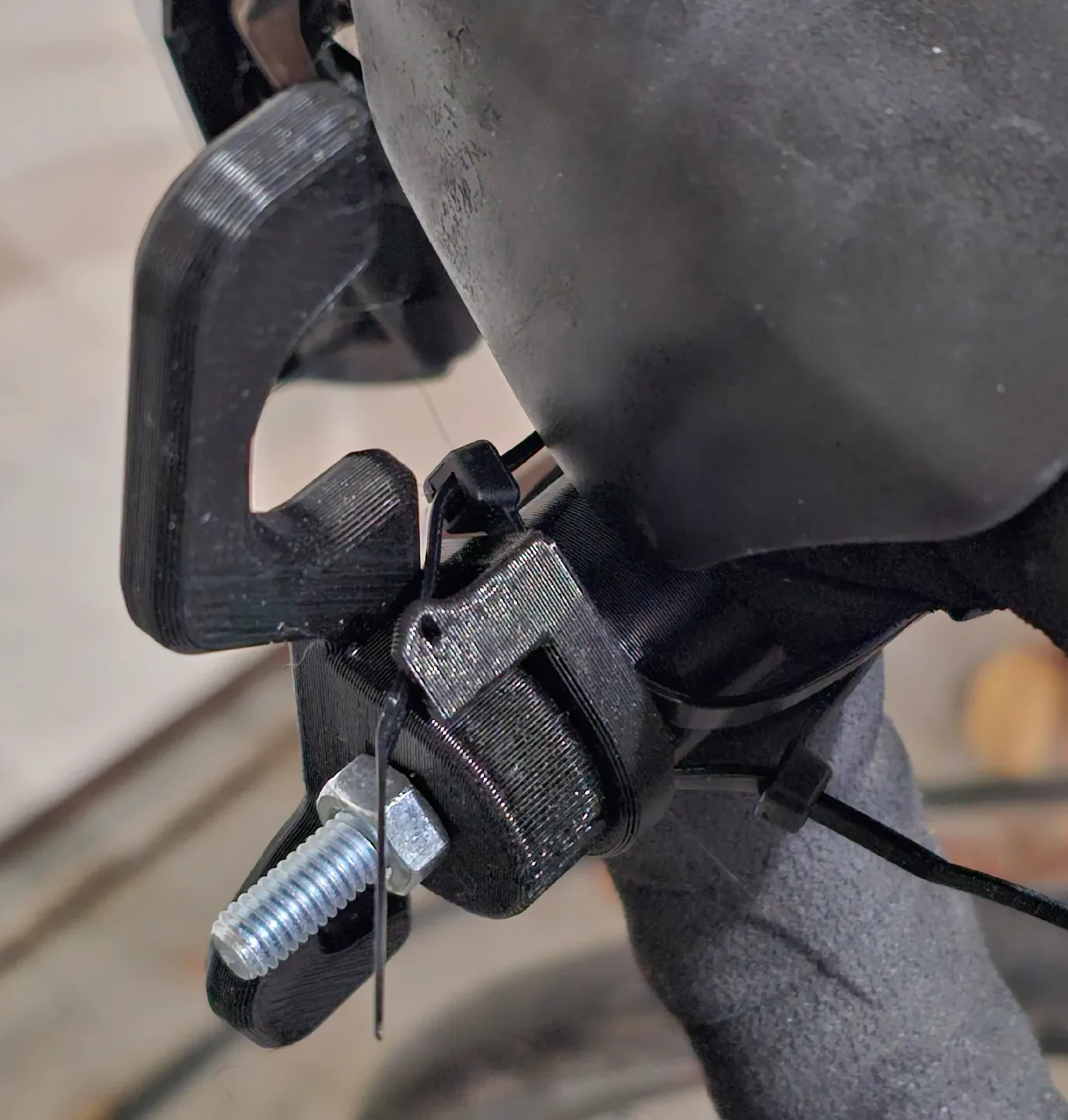

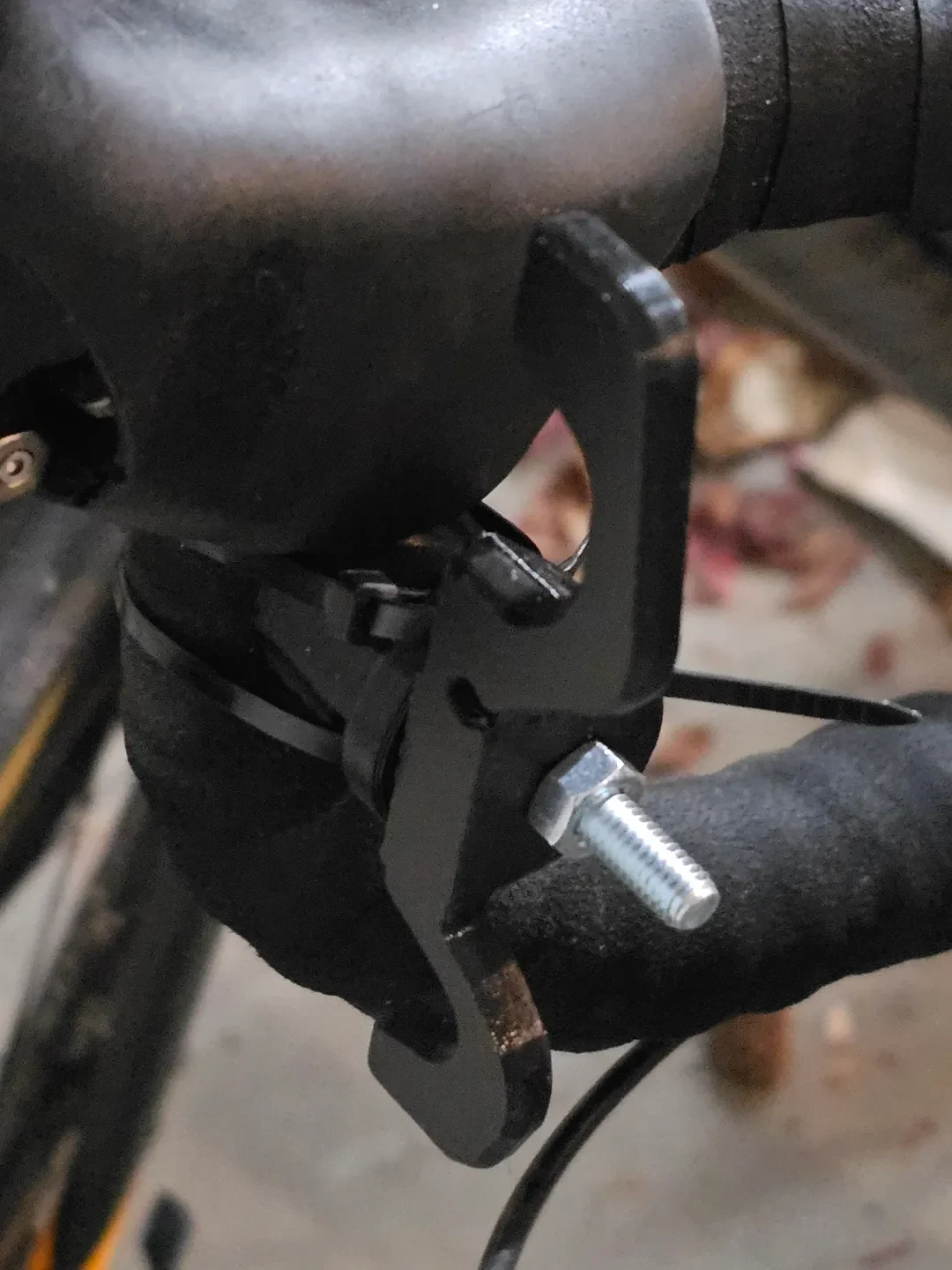

Крепление предназначено для фиксации с помощью застежек-молний. Ограничитель можно прикрепить к креплению с помощью двусторонней ленты, чтобы предотвратить чрезмерное вращение, или вы можете положиться на стяжку, чтобы предотвратить чрезмерное вращение.

Да, часть упора троса имеет странную ориентацию из-за моей ошибки моделирования, но для демо-версии это работает.

Вы можете отразить рычаг и ограничитель троса на слайсере для левых версий.
