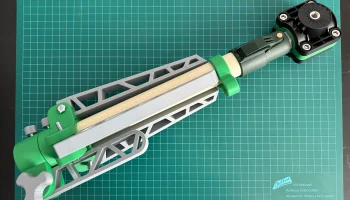

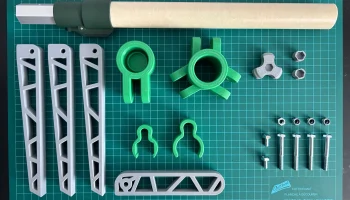

Штатив для зимней рыбалки с живым эхолотом (32 мм или 1¼ дюй
Скорость печати: 120 мм/с
Температура кровати: 60°C
Температура экструдера: 200°C
Толщина стены: 3-4 линии стены.
Предназначен для вехи диаметром 32 мм (1 1/4 дюйма).
Штатив_Collar_32mm.stl
Штатив_Leg_32mm.stl
Направленный_воротник_32mm.stl
Directional_Arm_32mm.stl
Cord_Clip.stl
Разработан специально для шестигранного удлинителя удлинительной стойки Wooster (любой длины).
LVS34_Hex_Mount_with_Perspective.stl
Деталь имеет специальную опору, которая отсоединяется после печати. Печать должна осуществляться со скоростью не более 60 мм/с. Убедитесь, что шов не находится на лицевой стороне разъема LVS34; н��рмально будет, если есть швы, но гораздо презентабельнее, если их нет. Для крепежных отверстий требуются две гайки М8.
Transducer_Mount_Hex_Attachment_with_Perspective.stl
Деталь предназначена для крепления Garmin на опоре 0°/8°. Если вы уже приобрели крепление Garmin и вам нравится его внешний вид, используйте эту деталь, чтобы прикрепить его к шестигранному удлинителю. Требуется одна гайка M8 для перспективного монтажного отверстия.
Hex_Clip.stl
Деталь, используемая для крепления троса к валу
Аксессуары
Large_Screw_Knob.stl
Деталь, используемая для направляющей втулки. Винт M6 диаметром 45 мм для крепления направляющего рычага. Перед нарезкой переверните эту часть на 180 градусов в предпочитаемом вами слайсере.
Screw_Knob.stl
Деталь, используемая для крепежных винтов M6 диаметром 12 мм, которые крепятся к задней части направляющего кольца и верхней части кольца штатива. Перед нарезкой переверните эту часть на 180 градусов в предпочитаемом вами слайсере.
Hex_Cover.stl
Деталь, используемая в нижней части шестигранного удлинителя для закрытия отверстия на случай, если винт будет свободно входить в перспективном варианте. В этом случае винт диаметром 8 мм будет помещен между крышкой и креплением LVS34.
Ошейник для штатива представляет собой сборный блок, состоящий из двух частей. Внешняя часть вращается вокруг основания. Имеет большое смещение для ненастроенных принтеров.
Для крепления штатива используйте три (3) винта M6 45 мм для ножек; эти винты представляют собой глухой хвостовик для пов��рота ножек. В запорном механизме используется один (1) винт M6 диаметром 12 мм. Закрепите колпачок винта на шестигранной головке винта (клей не требуется, посадка с трением). В качестве гайки используйте три (3) контргайки M6. При желании обрежьте выступающий излишек винта с помощью Dremel или аналогичного инструмента.
Для направляющего рычага используйте один (1) винт M6 45 мм и стандартную гайку M6. Закрепите большую ручку винта на шестигранной головке винта (клей не требуется, посадка с трением).
Зажимов достаточно для кабеля диаметром 10 мм.
Постобработка
Я предлагаю использовать сверло диаметром 6 мм (15/64 дюйма), чтобы просверлить отверстия в хомутах, где проходят ножки/рука, а также рука/ножки, это помогает вставить болт. Для крепления используйте биту диаметром 8 мм (5/16 дюйма).
Я предлагаю использовать резьбовой метчик М6х1,00 на верхней (неподвижной) части воротника штатива и на заднем отверстии направляющего кольца для механизма стойки.
