УСОВЕРШЕНСТВОВАННАЯ РУКОЯТКА НУКЛЕУС-М
Следящий фокус Tilta Nucleus-M — действительно хороший инструмент, но его главная проблема — эргономика.
Вам придется либо найти способ удерживать его в таком виде, купить переходник-розетку и вкрутить дополнительную ручку, либо напечатать необычную ручку на 3D-принтере...
Этот вариант вдохновлен @mathisgiebeler и @maskiims, которые первыми придумали ручку в стиле WCU для Nucleus-M. В нем есть несколько настроек, упрощающих печать, и несколько интересных аксессуаров.
Краткий словарь, весь мир выделен жирным курсивом и кавычками, такими как «тело», обозначают имя файла STL.

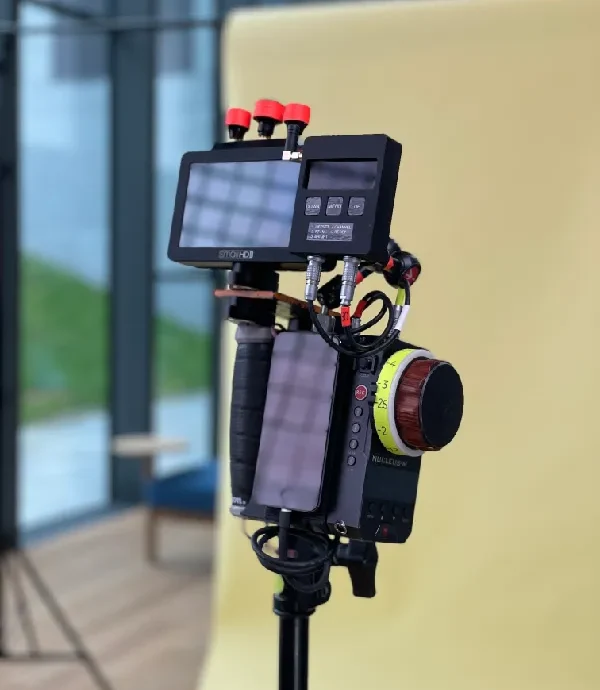

Сверху у вас есть две вставки с резьбой ¼ дюйма 20 для крепления монитора или чего-то еще. Крайняя левая предназначена для монитора, идея состоит в том, чтобы вес был как можно ближе к вашей руке.
Оба отверстия совместимы с системой защиты от скручивания Arri. Я настоятельно рекомендую вам использовать его вместо того, чтобы очень сильно затягивать винт, чтобы убедиться, что все, что установлено сверху, не перекручивается…

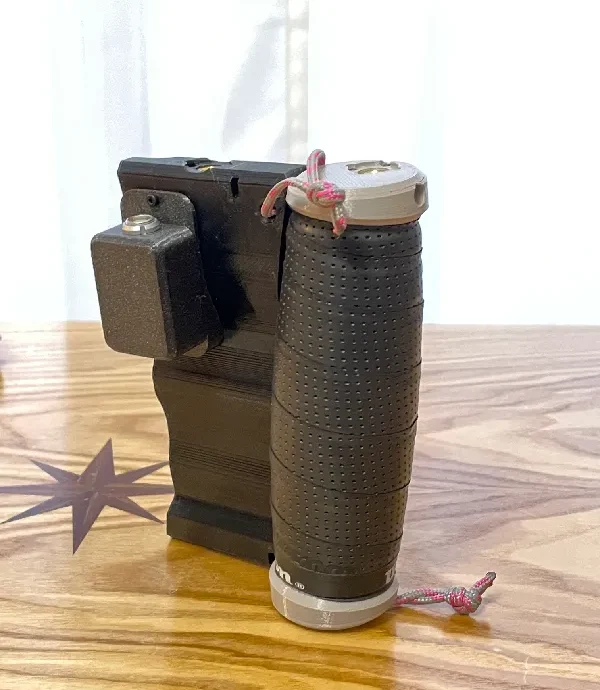

Сверху и снизу рукоятки имеются два небольших отверстия для веревки, позволяющие прикрепить устройство к плечевому ремню для бега и стрельбы.

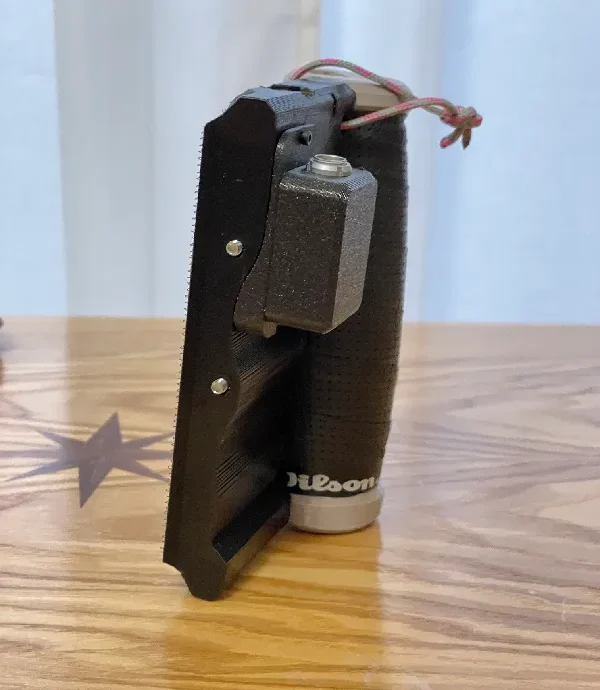

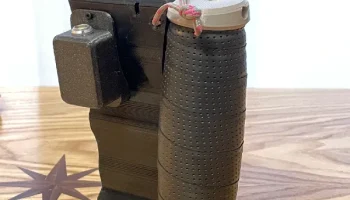

На задней части «корпуса» имеются два отверстия, предназначенные для двух латунных вставок М2 для установки пластины «фурнитуры». В настоящее время я разработал очень простой чехол для адаптера USB-LEMO. Я сделал специальный кабель от 7-контактного LEMO на верхней части пульта к 2-контактному LEMO. Он предназначен для питания старого iPod touch, который я прикрепил к «корпусу» липучкой. Я использую его либо для управления камерой через Wi-Fi, либо для использования различных приложений, таких как «Lens Toolkit».

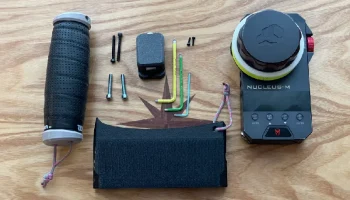

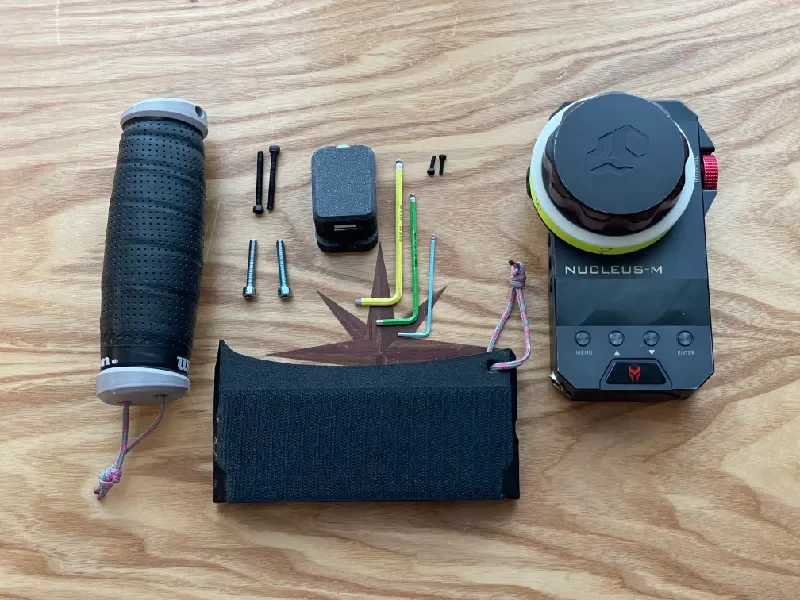

Необходимые детали:
2 болта M4x25 мм с головкой под торцевой ключ для соединения «корпуса» с пул��том Nucleus-M
2 болта M3x30mm для соединения «ручки» с «корпусом»
1 накладка для теннисной ракетки, которую можно обернуть вокруг ручки для комфорта
2 резьбовые вставки ¼«20 для верхних монтажных отверстий
2 шестигранные гайки M3. Они плотно размещены в двух прорезных отверстиях на задней части „корпуса“ и снабжены двумя болтами M3x30 для соединения „ручки“ с „корпусом“.
2 небольшие веревки диаметром ~2 мм.

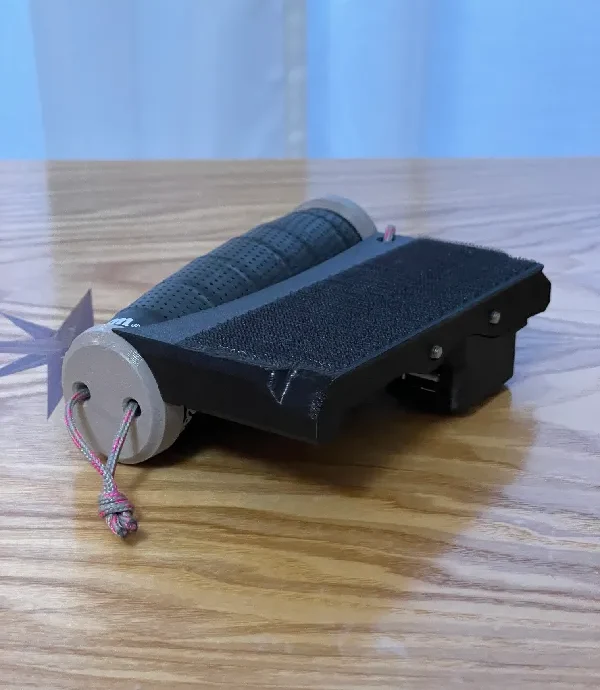

1 лента-липучка для крепления старого телефона или iPod touch к „корпусу“ ручки
Вам также понадобятся три шестигранных ключа: 1,5 мм, 2,5 мм и 3 мм.
Дополнительные детали, необходимые для задней панели аксессуаров:
2x резьбовая вставка M2
2x болта с головкой M2x8 мм
3 болта с потайной головкой M2x10 мм
1x разъем EEG.0B.302.CLL LEMO
1x USB-адаптер
Настройки слайсера:
Заполнение не обязательно должно быть очень высоким. Я бы рекомендовал иметь толщину стенок и нижнего/верхнего слоя минимум 2-3 мм.
Нет необходимости использовать поддержку
