Сменная рама Mobula 8

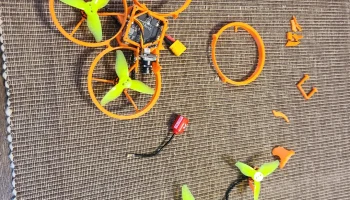

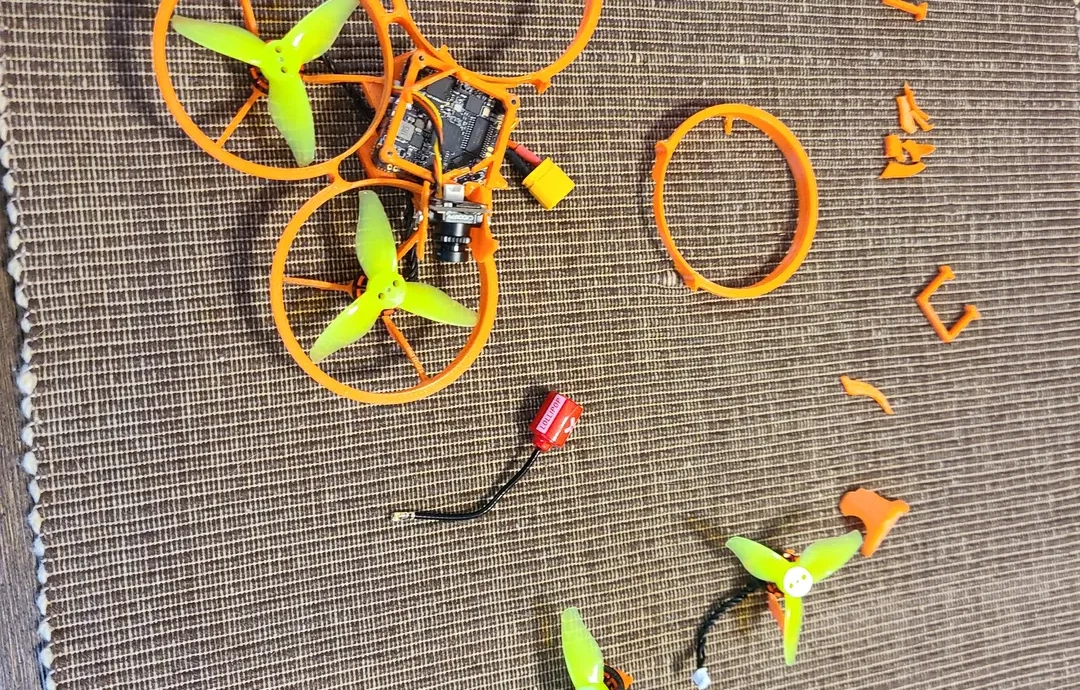

***Эта рамка довольно хрупкая. Он не выдержит умеренных ударов***

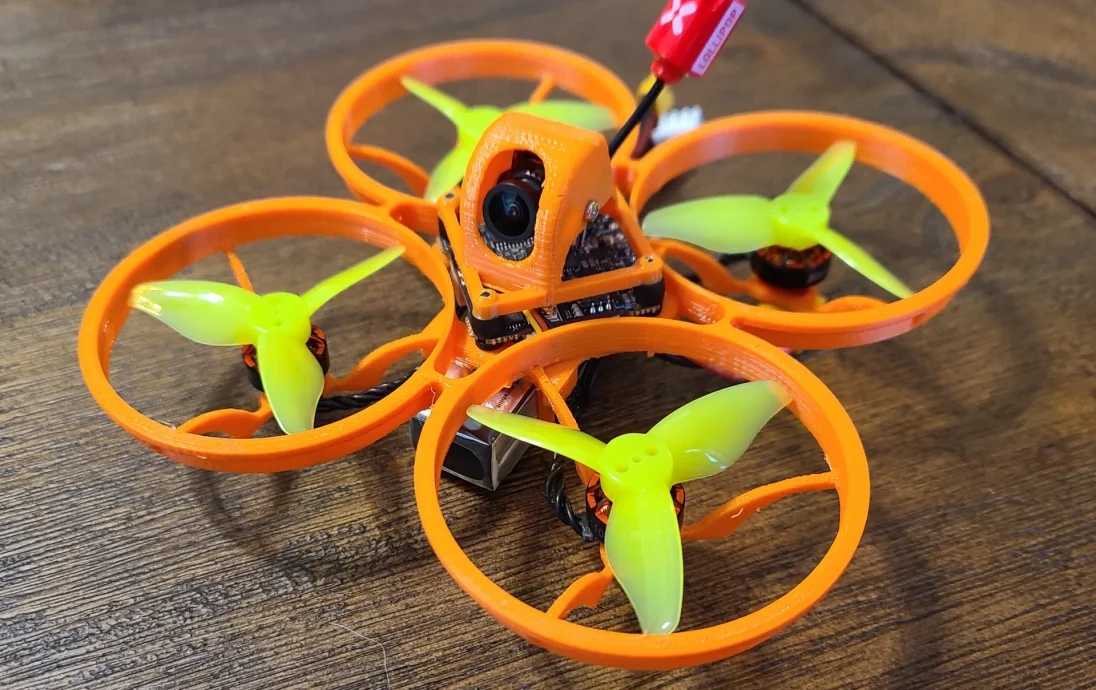

Я захотел поэкспериментировать с рамами, напечатанными на 3D-принтере, после того, как сломал один из пластиковых штифтов на моей рамке Mobula 8. Это моя первая попытка (ну, первая попытка, которая действительно дошла до полета) сделать раму с защитой подпорок. Это своего рода замена «один к одному» со стандартной рамой и навесом.

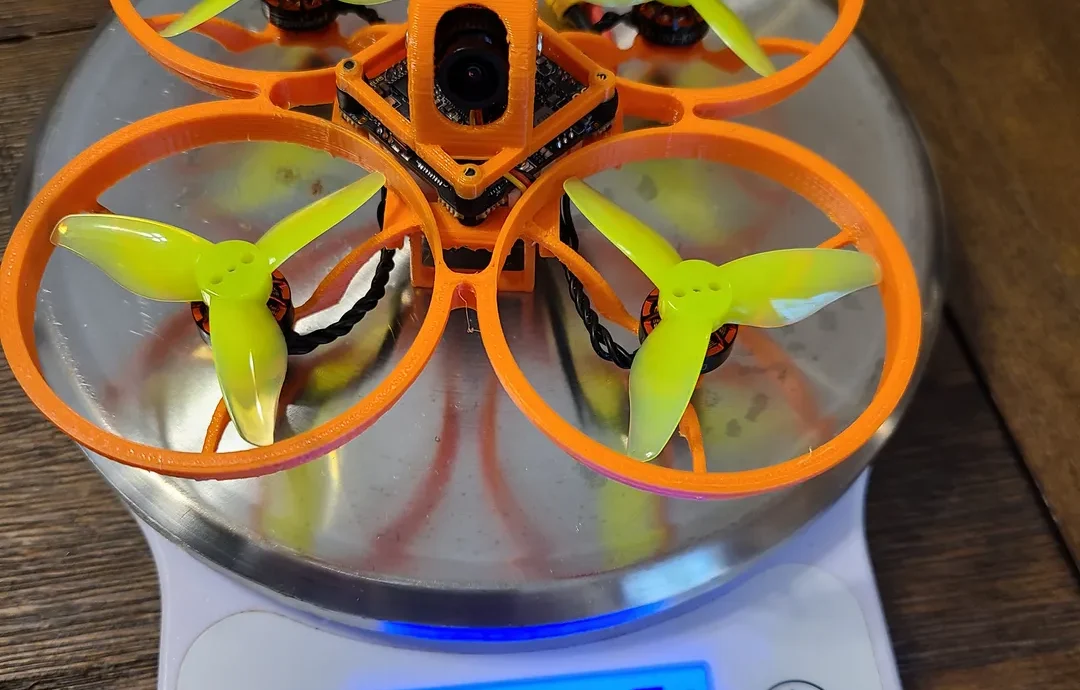

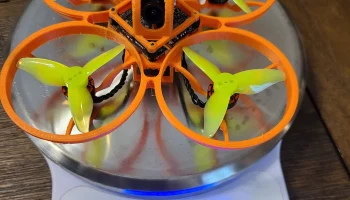

Конструкция не такая прочная, как хотелось бы, но я не хотел прибавлять слишком много веса, поскольку он уже весит около 2 граммов по сравнению со стандартной установкой. У меня нет планов продолжать разработку этого фрейма, поскольку он не кажется мне жизнеспособным долгосрочным решением. Я даже не собирался загружать модели, но получил несколько запросов от сообщества r/tinywhoop, где я поделился фотографией. Рамка работает нормально. Только не разбивайся.

Более существенный способ отклониться от стандартного варианта заключается в том, что я сделал зажимы для аккумулятора, которые можно спроектировать для батарей любого размера и заменить. Они удерживаются на месте в виде ремня и петель, где вставка аккумулятора фиксирует их на месте. Я приложу пошаговый файл, чтобы немного упростить модификацию фиксаторов аккумулятора. Эта функция обязательно будет включена в мои будущие конструкции рам.

Единственные детали, которые вам понадобятся (не входят в комплект поставки Mobula 8), — это 4 винта M2x12, которые крепятся через раму и плату и вкручиваются в кожух камеры снизу. Они заменяют слабое место тонких пластиковых штифтов, которые я сломал на своей оригинальной раме. Отверстия в куполе имеют такой размер, что винты нарезают собственную резьбу, но я бы нарезал резьбу ��еред окончательной сборкой, чтобы облегчить сборку, когда все детали собраны вместе.
