TriFlex - сверхгибкая ткань

ТриФлекс

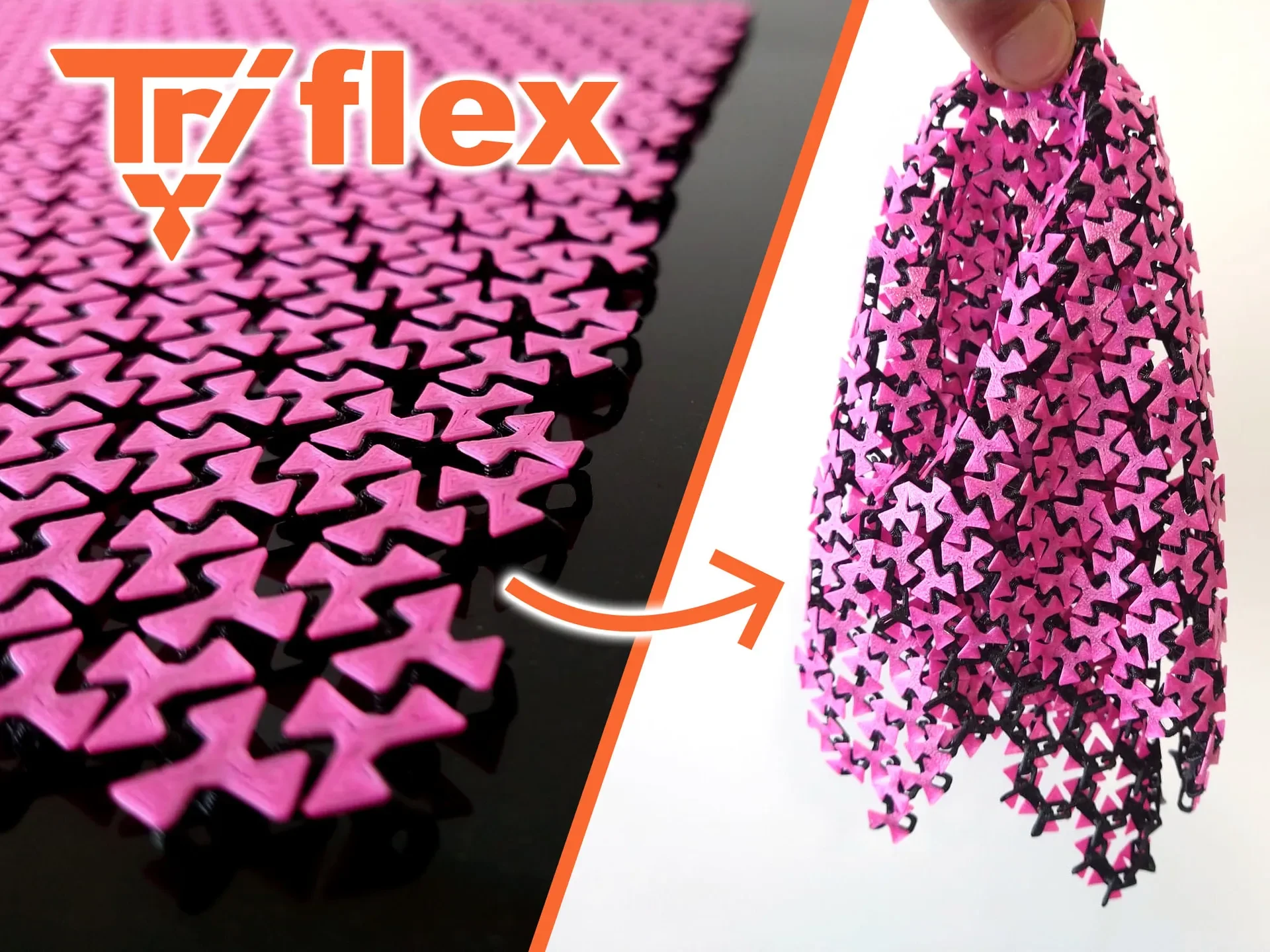

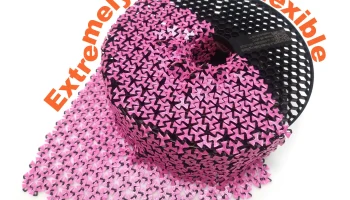

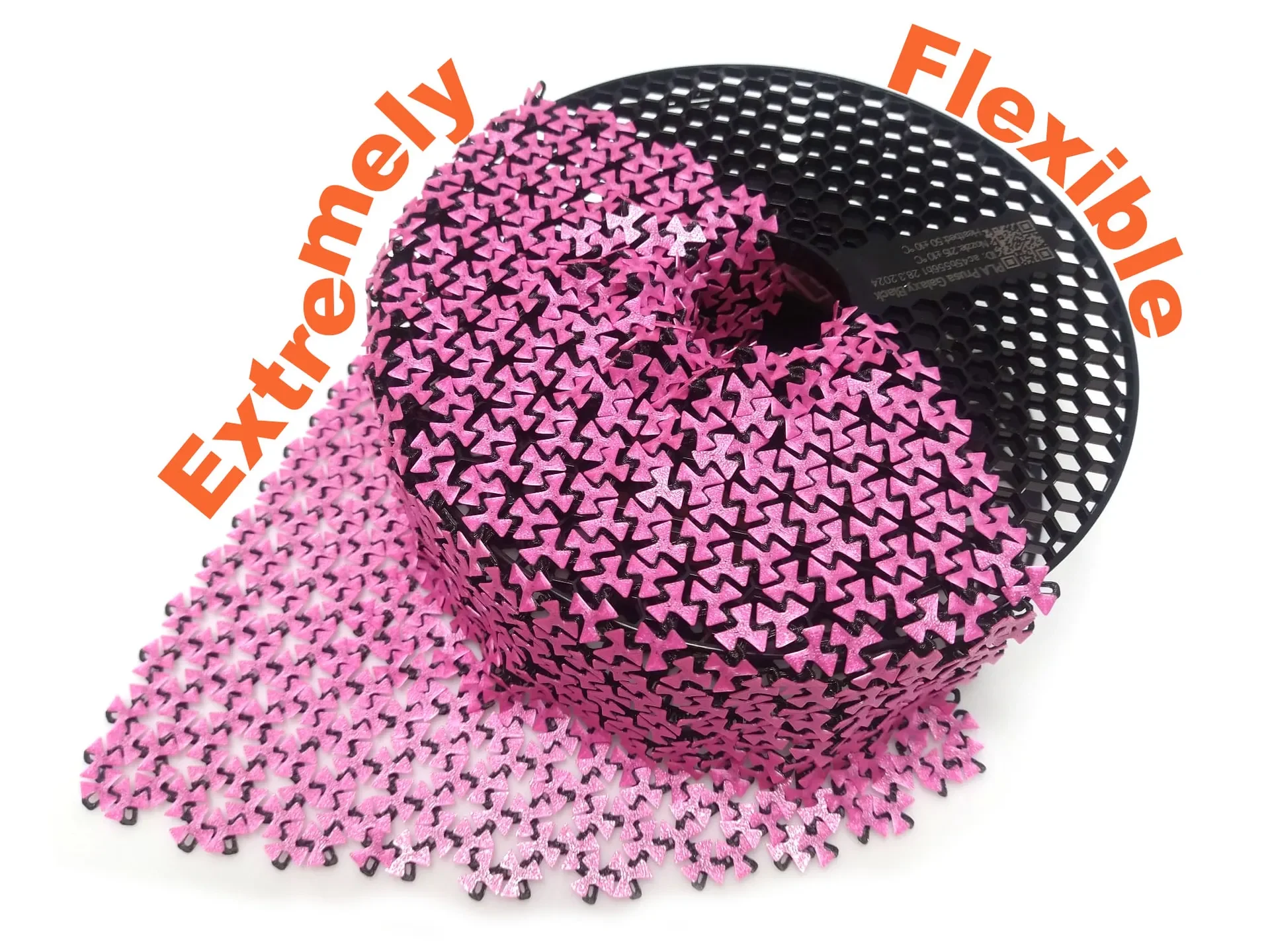

Чрезвычайно гибкая ткань для 3D-печати!

Большинство тканей имеют ограниченную драпировку, поэтому мне очень хотелось создать ткань, которая действительно была бы похожа на ткань, и я думаю, что мне это удалось. Сюда входят следующие характеристики:

На основе треугольника
Легко распечатать
Расширяемый
Тонкий и легкий
Тройной сгиб

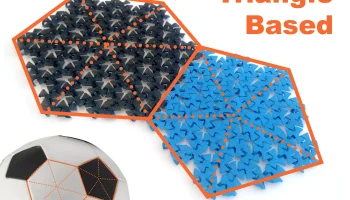

На основе треугольника

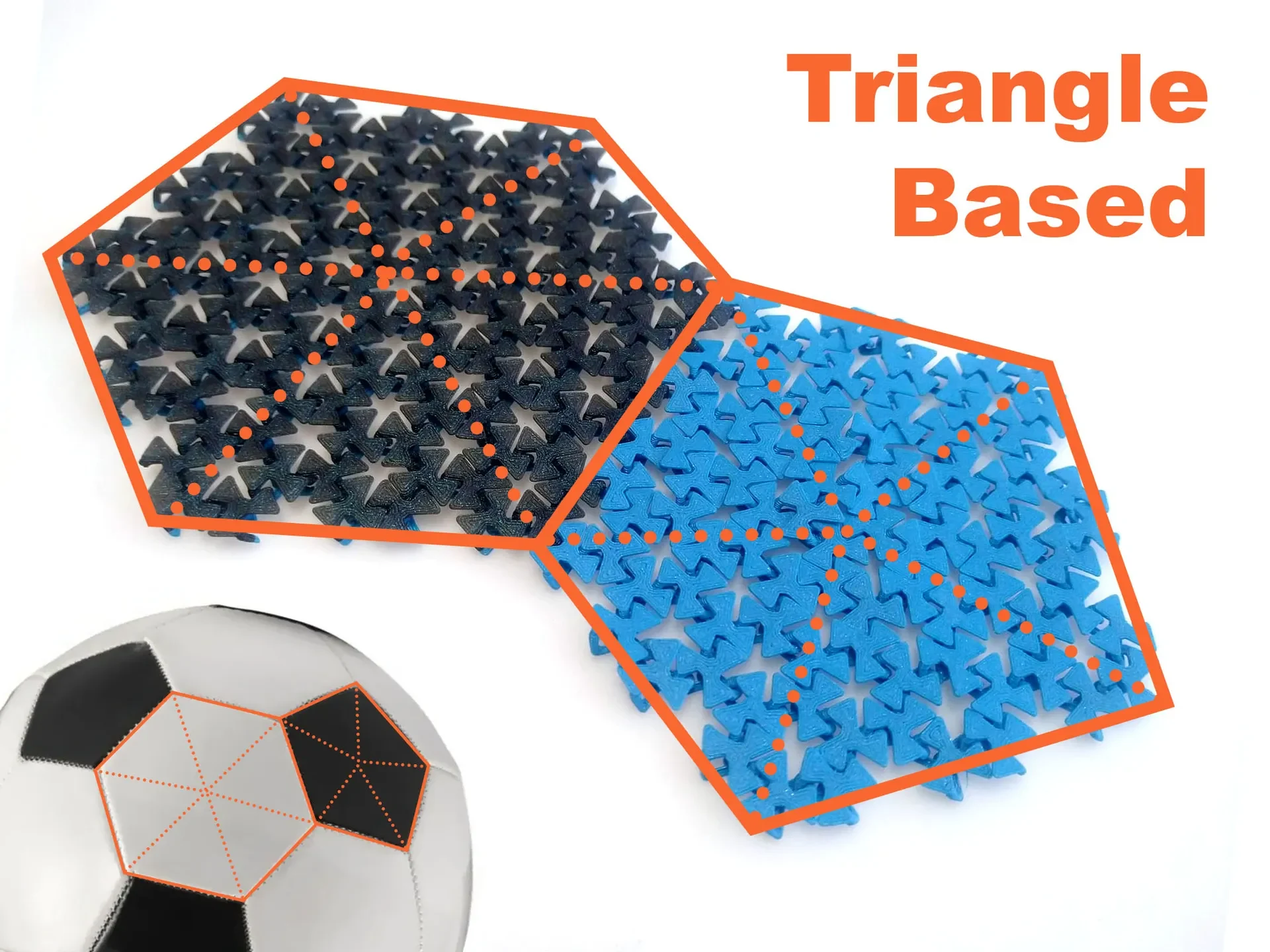

Почти все ткани, напечатанные на 3D-принтере, имеют квадратную или шестиугольную основу, но они укладывают плитку только на плоскую поверхность. В основе TriFlex лежит треугольная сетка, из которой можно собрать шестиугольники (плоские плоскости), а также пятиугольники и квадраты для вогнутых и выпуклых поверхностей. Моя конечна�� цель — создать платье из этой ткани, но здесь вы можете увидеть, как с помощью треугольных элементов можно создавать сложные формы, например, строительные блоки футбольного мяча:

В комплект входит файл пятиугольника, это просто шестиугольник, в котором отсутствует один из треугольников, который повторно соединяется с помощью 3D-ручки.

Легко распечатать

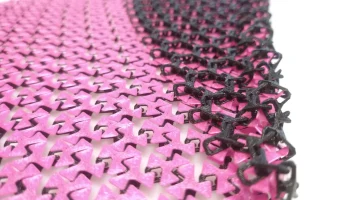

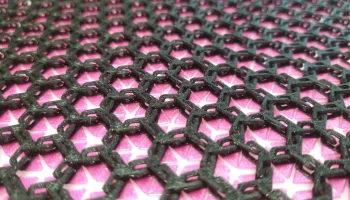

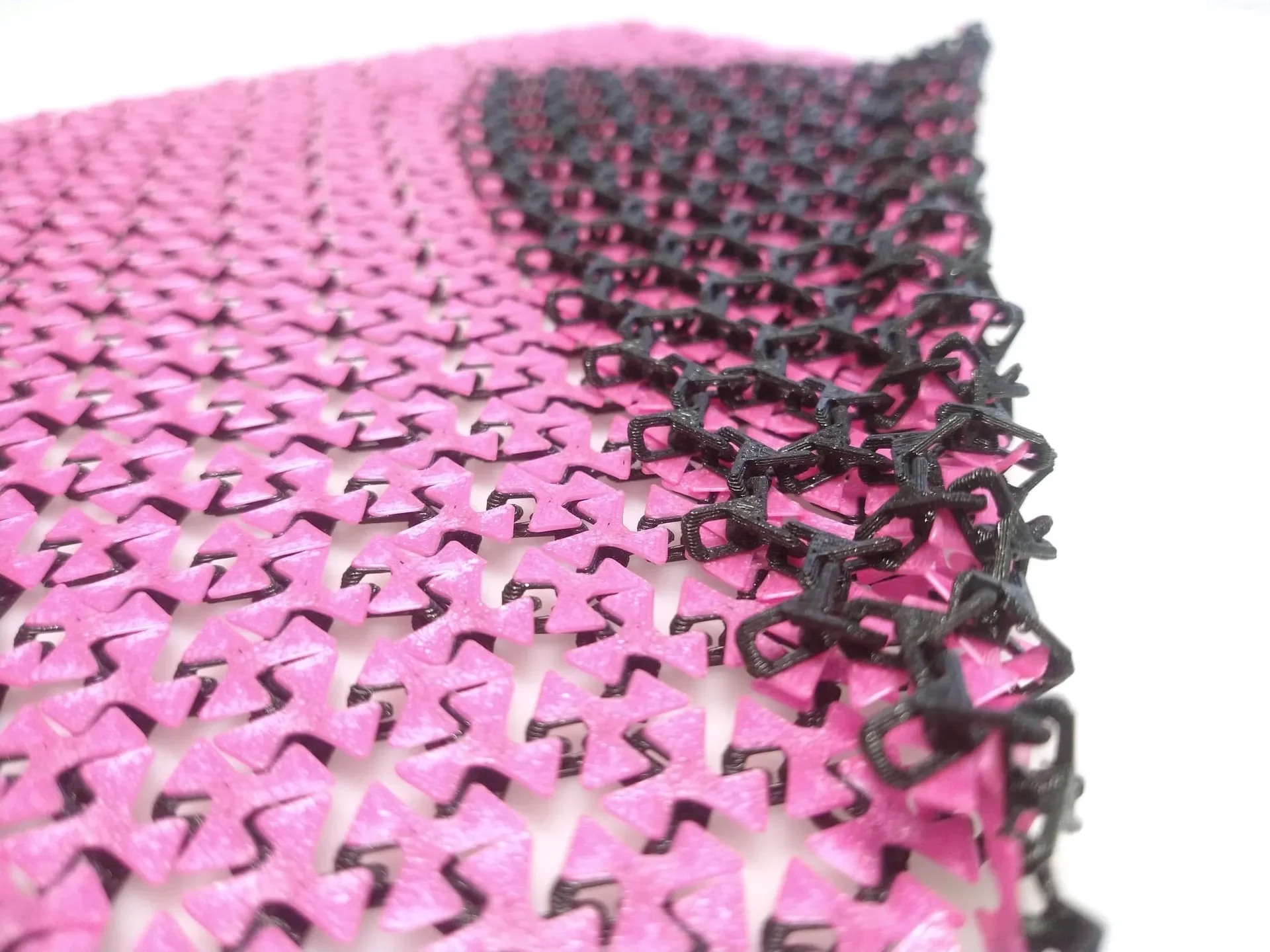

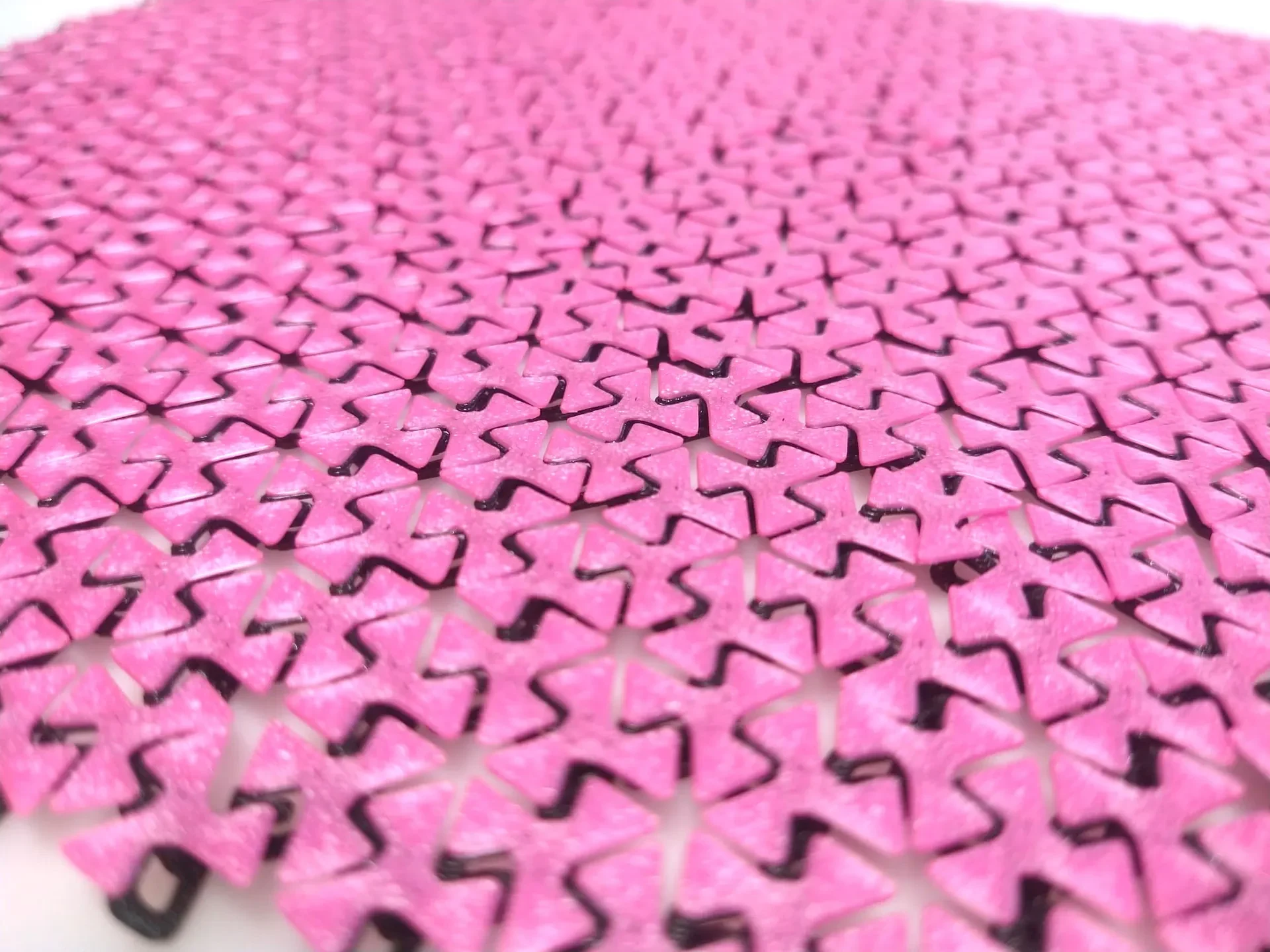

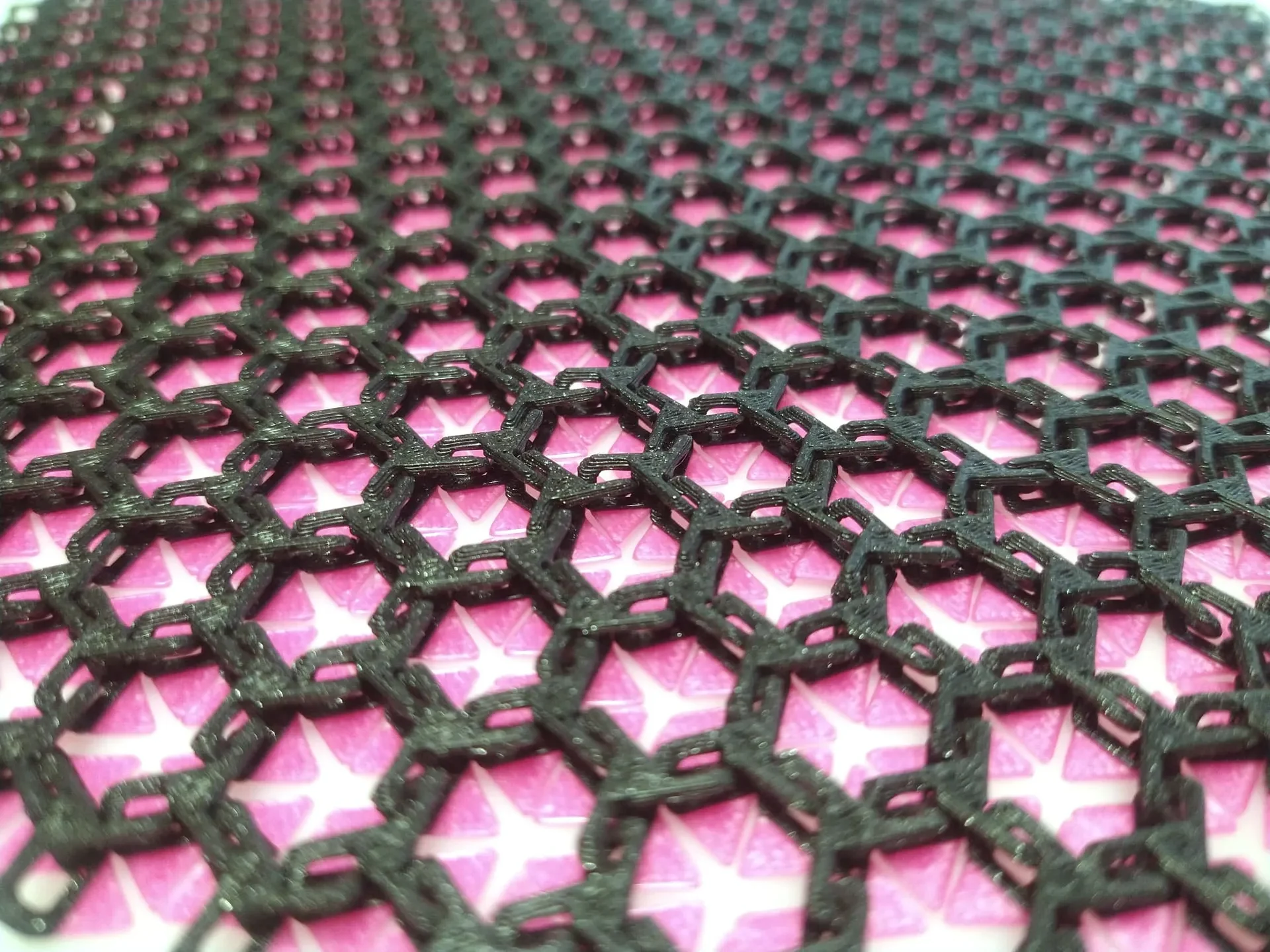

Элементы представляют собой треугольные цветочные элементы, которые имеют большую площадь поверхности на ложе, что обеспечивает хорошее прилегание к нему. Мощная центральная колонна, простые внешние колонны и плоские мосты для соединения различных частей. Так что не нужны поля или поддержка! Это обеспечивает хорошую печатаемость и прочные соединения. И, как вы можете видеть, я решил напечатать первые два слоя основным цветом и выполнил замену нити, это действительно позволило узору выделиться!

Расширяемый

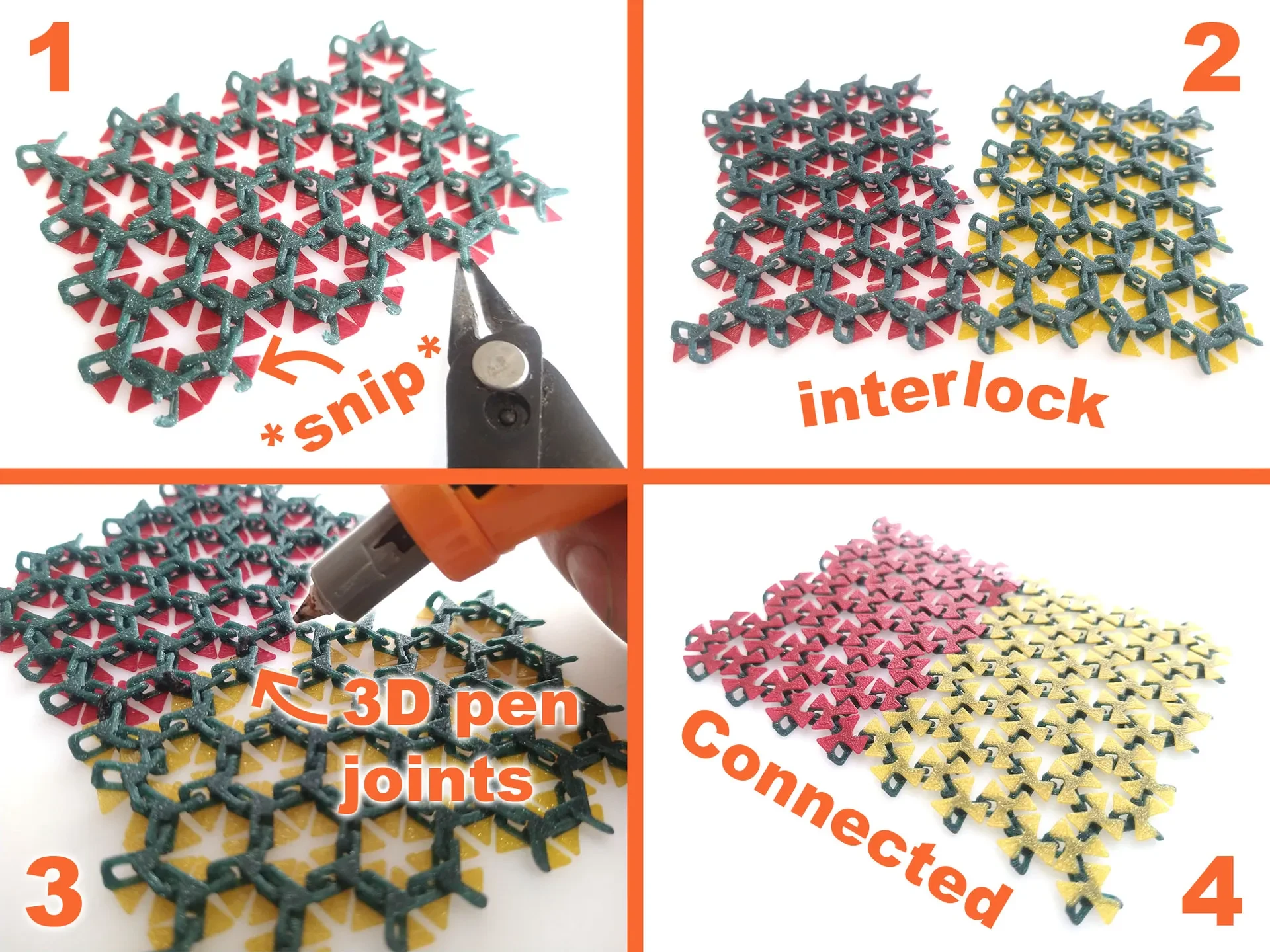

Этот немного более продвинутый. Мне очень нужна была прочная ткань, поэтому о защелкивающихся соединениях для меня не могло быть и речи. Я разработал ссылки таким образом, чтобы их можно было легко закрывать 3D-ручкой. Для этого либо откройте ссылки в слайсере с отрицательным модификатором (см. пример пятиугольника в файлах STL), либо просто аккуратно разрежьте их. Чтобы снова соединить их, соедините две части вместе и с помощью 3D-ручки закройте зазор. Обязательно хорошо нагрейте места соединения для прочного соединения:

Тонкий и легкий

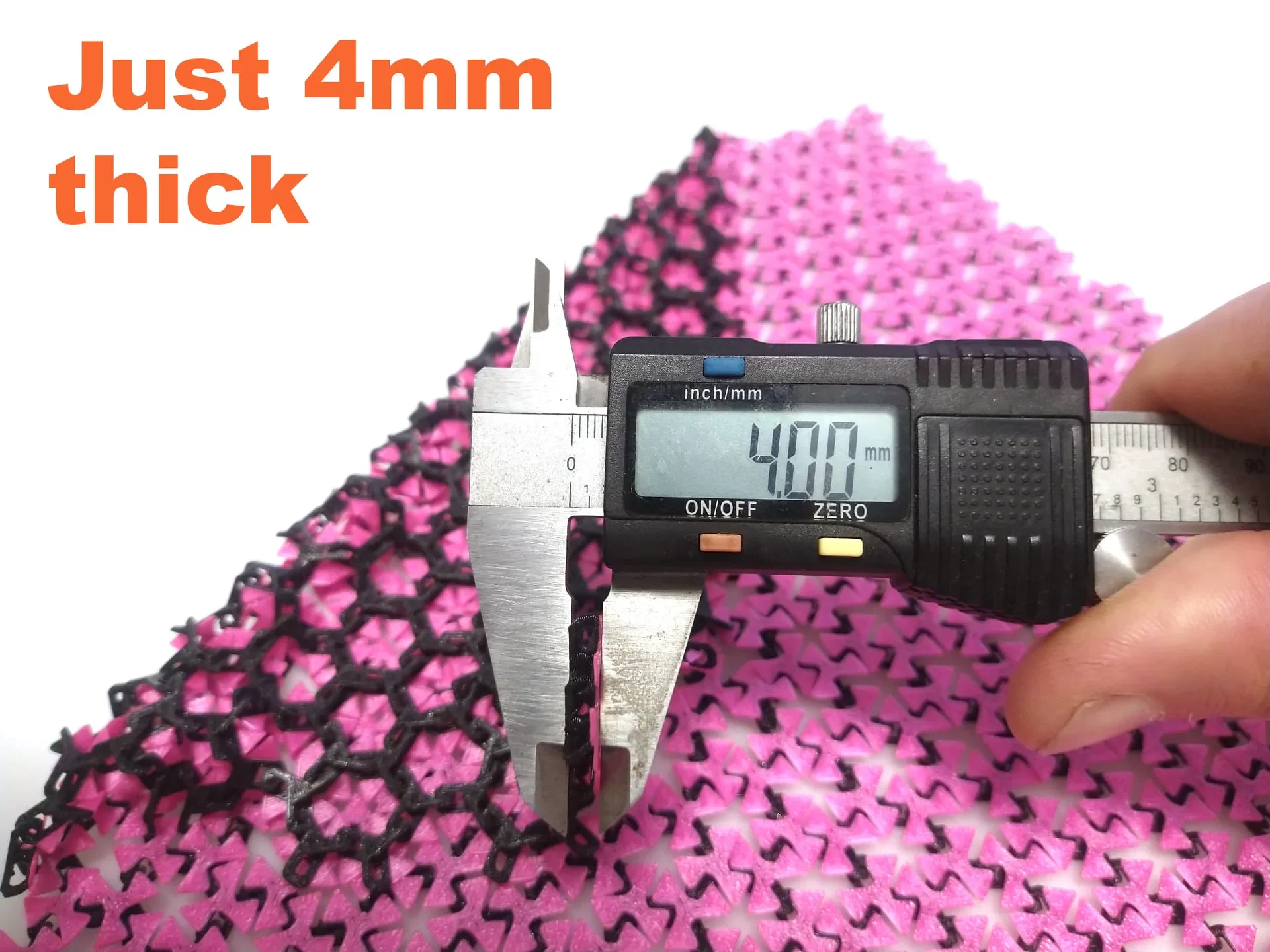

Толщина ткани всего 4 мм. Это означает более быструю печать, гораздо более легкий кусок ткани, но также и более гибкую ткань, потому что каждый кусок может больше шарнириться, прежде чем столкнется со своим соседом.

Тройной сгиб
Что теперь? Складываемость куска ткани/бумаги/кирпича кое-что говорит о его гибкости. Стандартный лист бумаги, как известно, можно сложить только 7 раз, прежде чем стопка станет слишком толстой, чтобы ее можно было согнуть. Но большинство тканей, напечатанных на 3D-принтере, могут выдержать только одну складку, а если повезет, то и вторую. Это связано с тем, что большинство тканей с набивным рисунком ведут себя скорее как тонкий картон: как только вы сгибаете его в одну сторону, другое направление становится намного жестче.

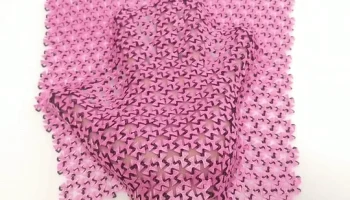

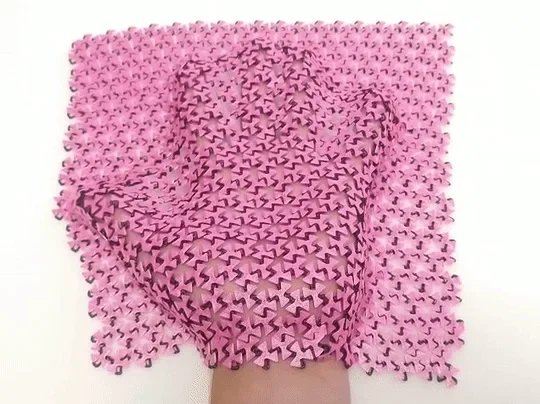

А как насчет ТриФлекса? Рад, что вы спросили! TriFlex имеет увеличенный зазор между звеньями и очень тонкий, его можно не просто сложить один или два раза, а сделать тройное сложение! Это действительно увеличивает его драпируемость:

Я работаю над одеждой из этого материала, уже распечатала много листов. Если вы хотите реализовать индивидуальный проект, вам необходимо учитывать две вещи:

Для нестандартных размеров/форм: в слайсере вы можете загрузить большой лист и нажать «Разделить на объекты». Теперь вы можете удалить все ненужные элементы, но не забудьте снова объединить их вместе, прежде чем начинать перетаскивать элементы.
Для открытых ссылок: это более сложный вариант, но он избавляет вас от необходимости открывать ссылки вручную позже. В слайсере щелкните правой кнопкой мыши по модели и выберите «Добавить отрицательный объем». Теперь масштабируйте и расположите объем таким образом, чтобы он пересекался с частью моста на одной стороне ссылок и не печатал мост. Это значительно упрощает последующее соединение деталей (см. пример TriFlex pentagon.STL).

Если вам нравятся мои модели, ставьте лайки, делитесь ими, скачивайте, создавайте и все остальные замечательные вещи!

Удачной печати!
— Россеро
