CORE One - экран репликатора Star Trek (без MMU).........
Смело печатать то, что еще никто не печатал!
Что может быть более подходящим украшением 3D-принтера, чем панель управления репликатора Star Trek?

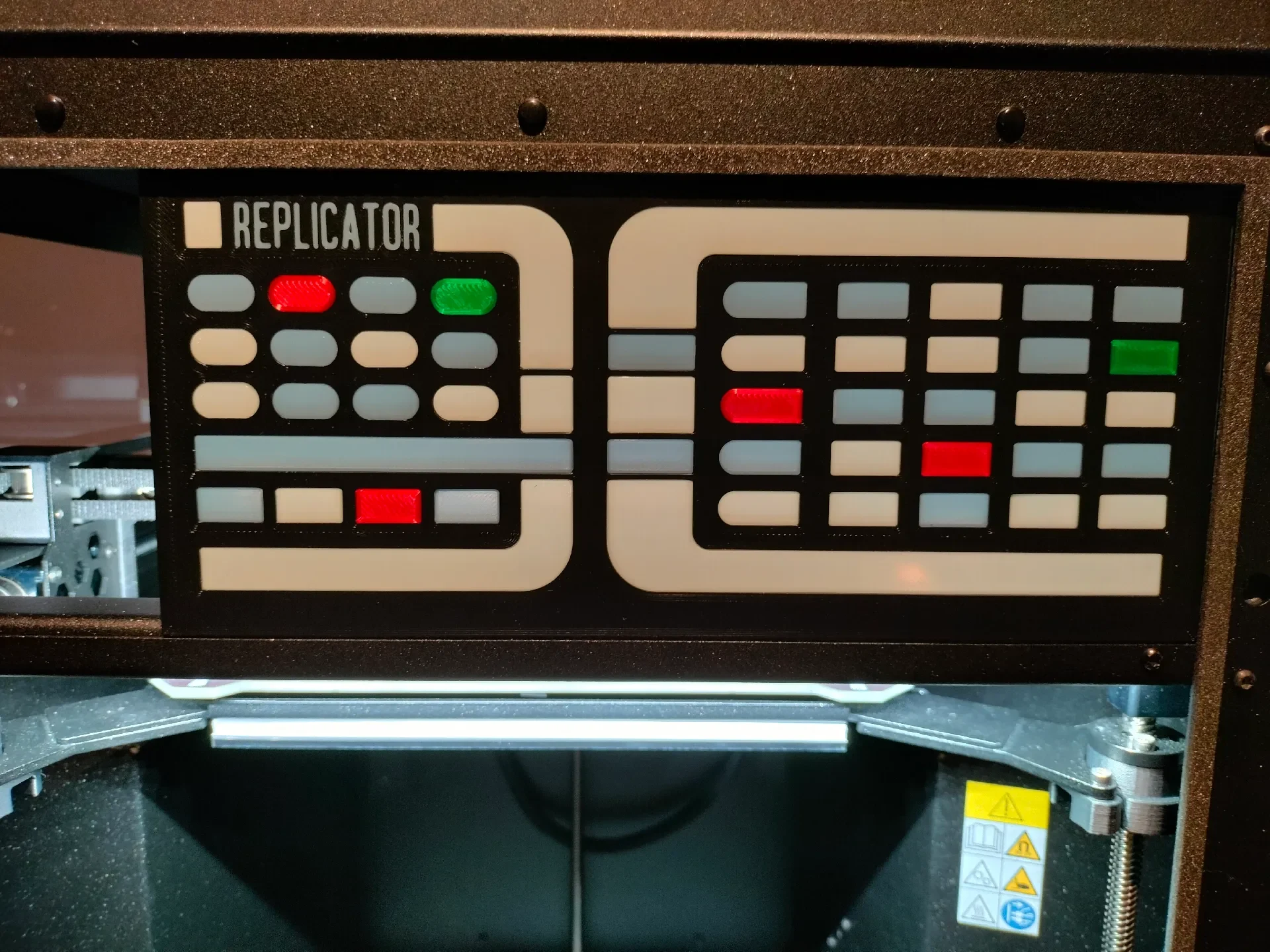

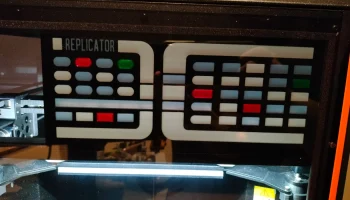

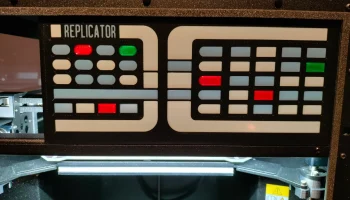

Я разработал эту простую опору для монитора LCARS, вдохновленную различными дисплеями TNG, но она не является прямой копией какого-либо конкретного монитора. Я попытался воспроизвести тот же стиль арок разного размера и использовал шрифт Okuda, чтобы повторить буквы, используемые в сериалах и фильмах.
Дисплей является «модульным», и все функции могут быть распечатаны отдельно и в любых цветовых сочетаниях без MMU. Каждый элемент панели просто вдавливается в основание. Все функции и кнопки панели сделаны очень тонкими, поэтому панель «светится» при подсветке. Я надеялся, что световой полосы CORE One будет достаточно для его подсветки, но иногда рабочая пластина и головка принтера расположены таким образом, что отражают много света. Но, возможно, в будущем я присмотрюсь к подходящему комплекту подсветки.

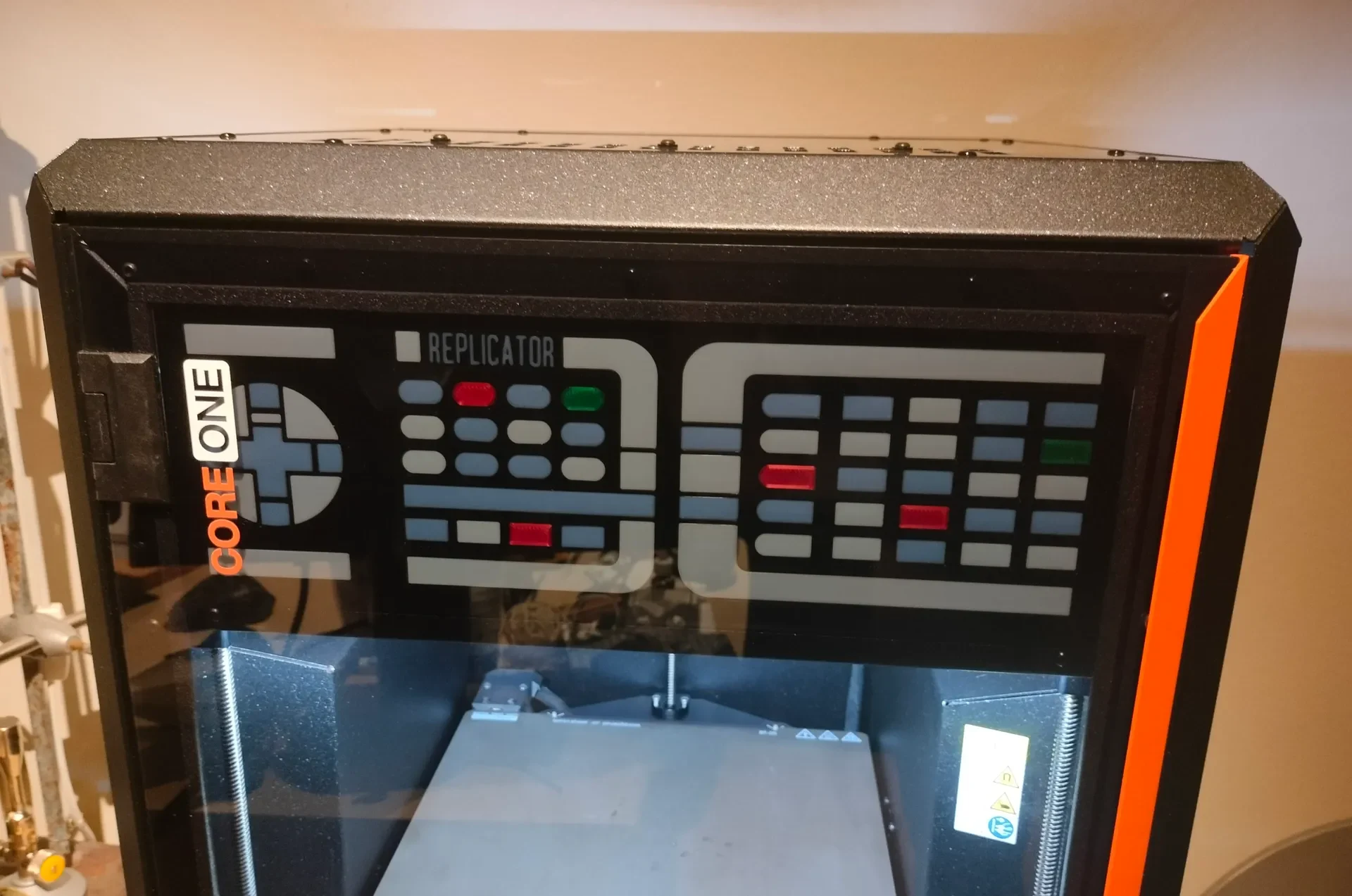

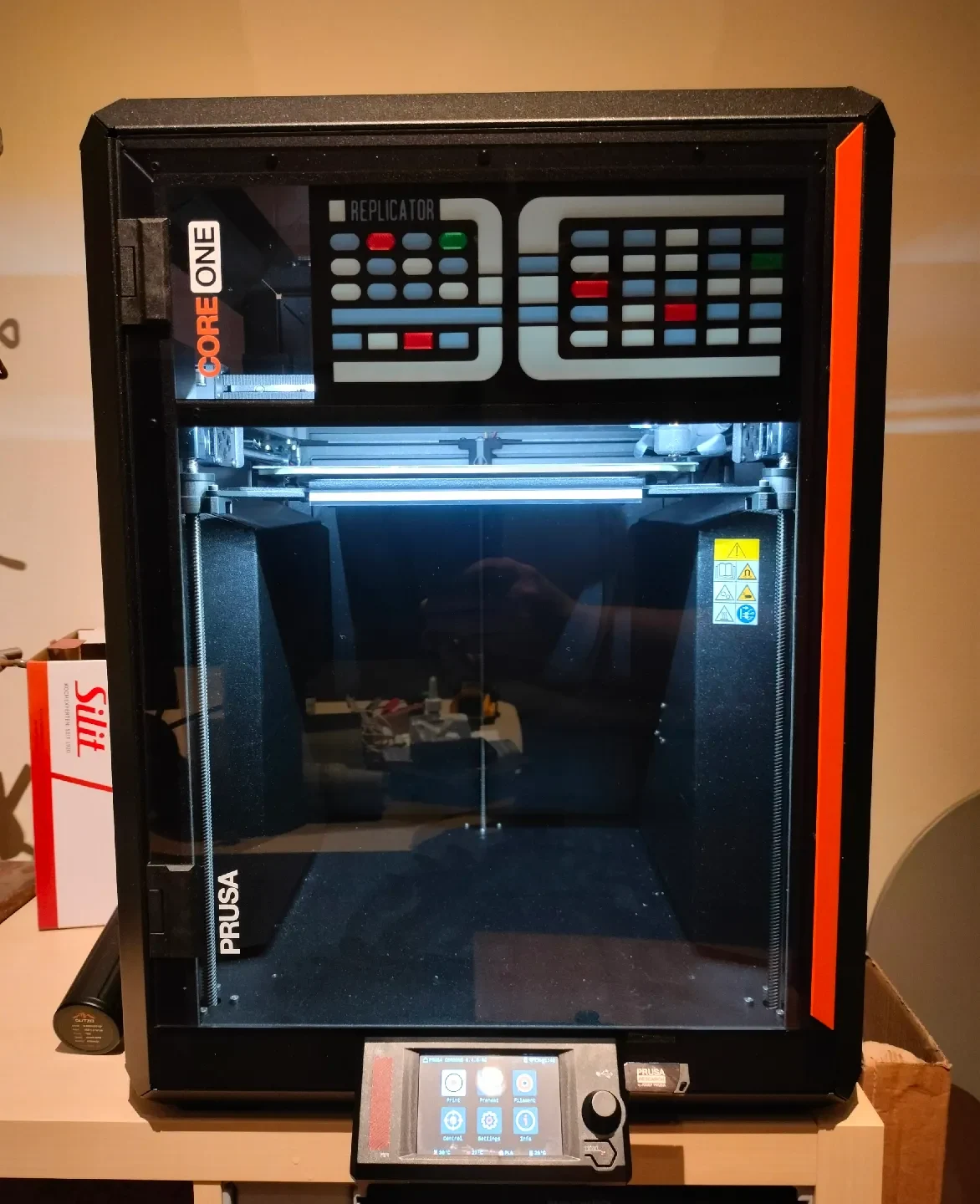

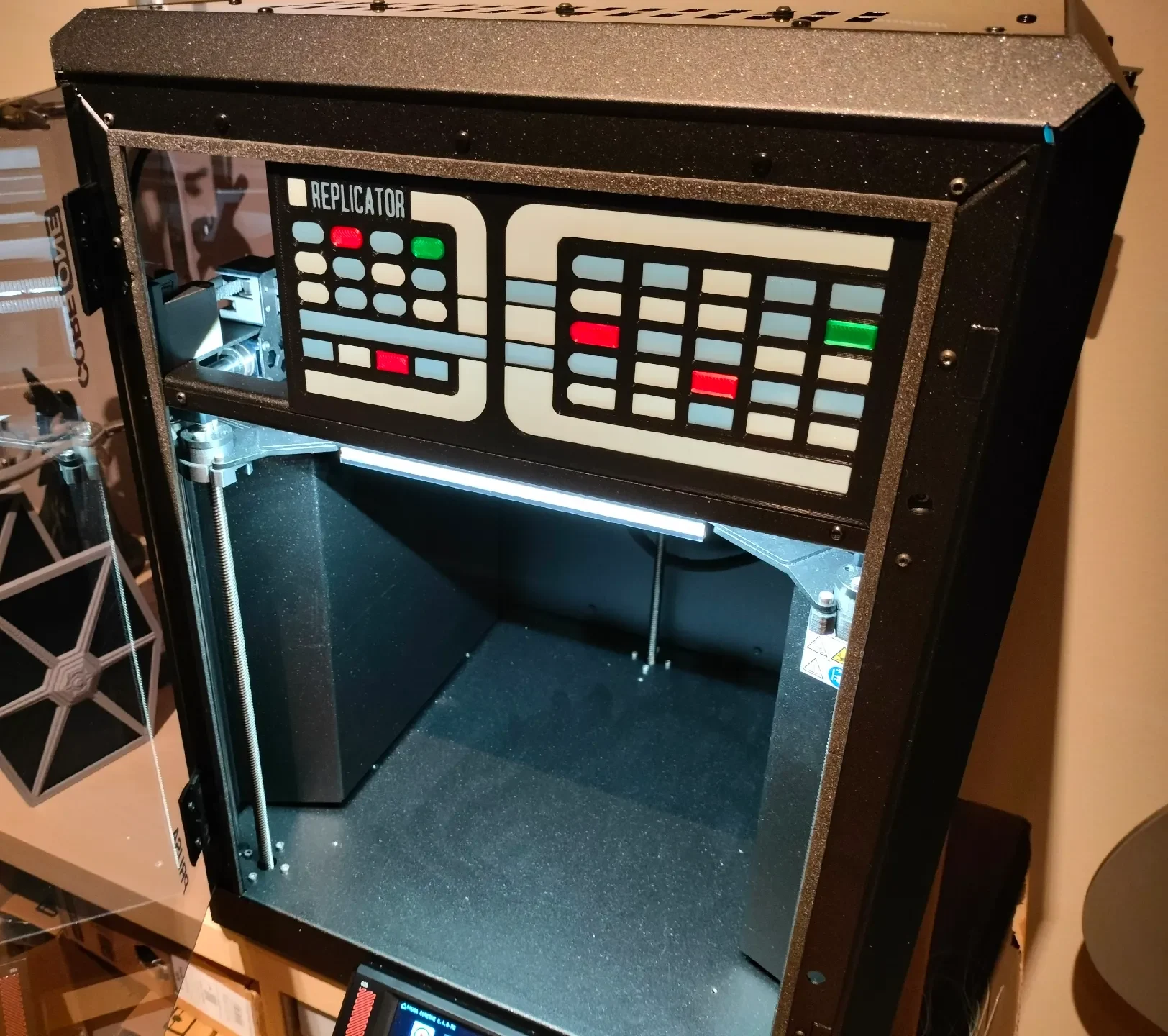

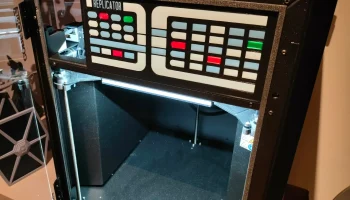

Панель имеет монтажные отверстия, в основном соответствующие существующим отверстиям на передней панели CORE One (по умолчанию закрыты пластиковой заклепкой). Просто выньте имеющиеся пластиковые заклепки, выровняйте панель за металлом и вставьте заклепки обратно. Панель может располагаться заподлицо с любой стороной верхнего отверстия.

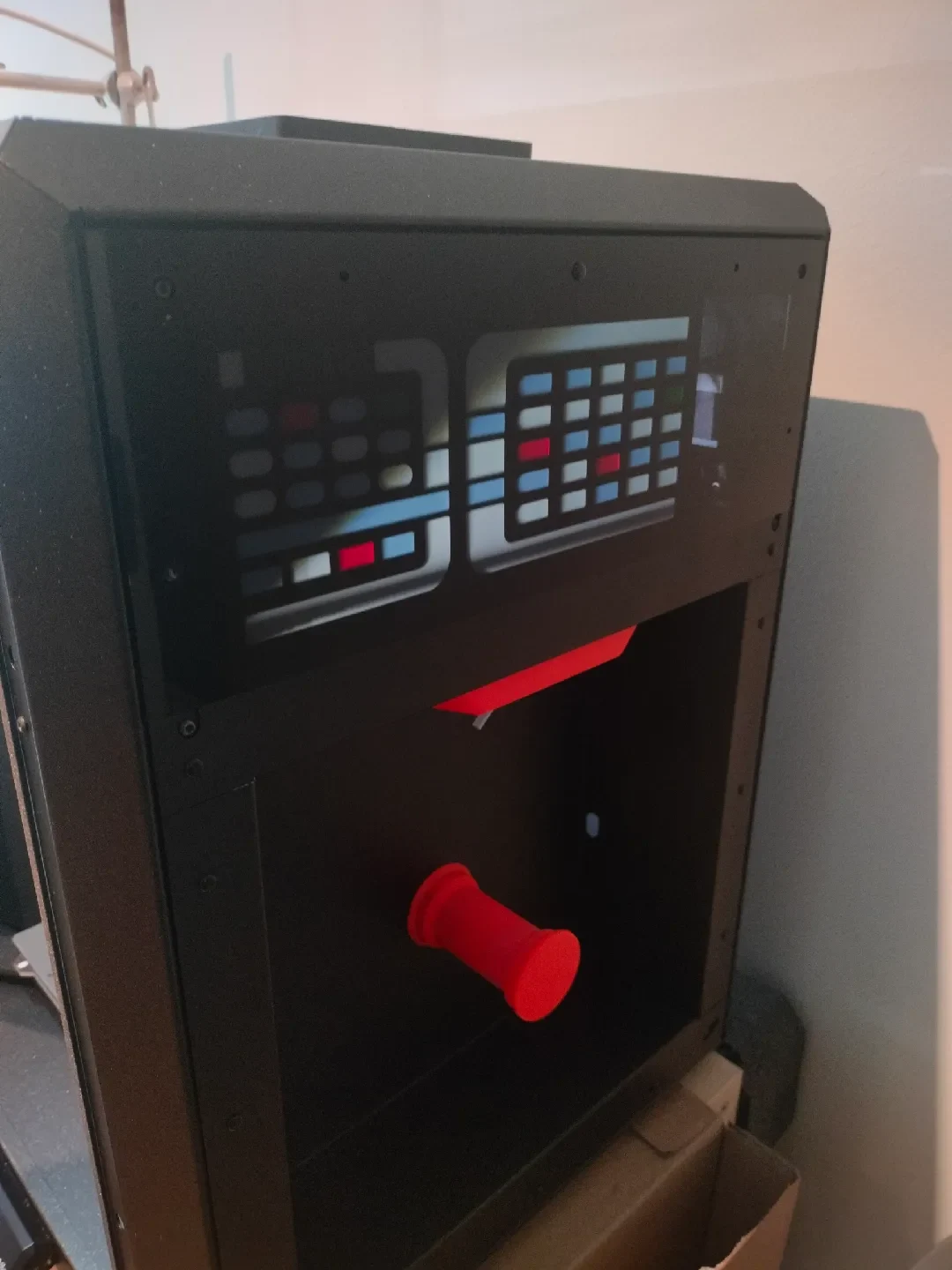

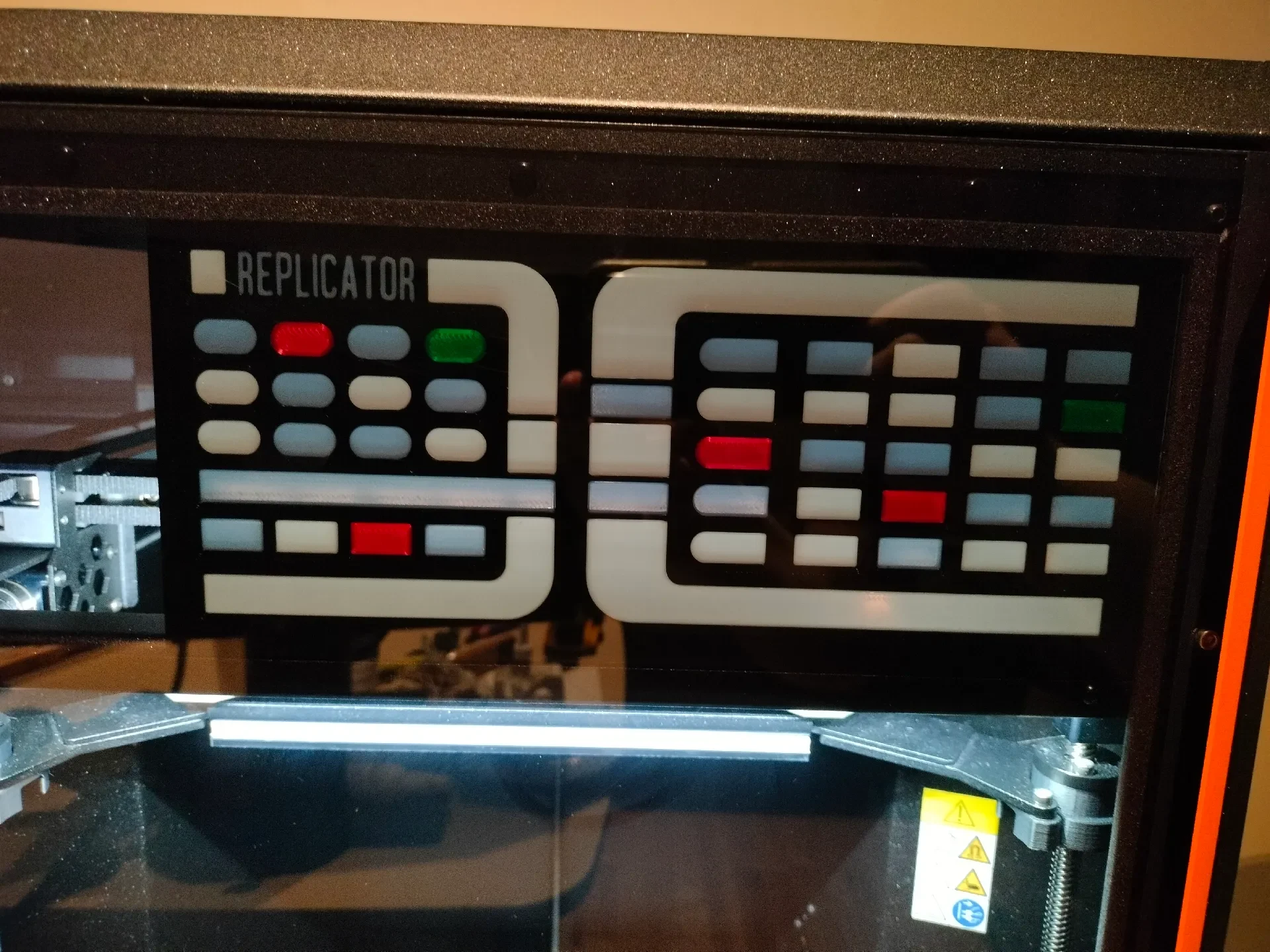

Он также поместится в небольшие окошки по обе стороны принтера, но только спереди, поскольку крепления шагового двигателя зацепляются сзади. Однако эффект подсветки от светодиодной ленты при размещении в боковых стеклах будет совершенно недостаточным из-за большого количества блокирующих свет компонентов (см. изображение). Также обратите внимание, что пластиковые заклепки по умолчанию недостаточно длинные, чтобы пройти через оконную панель, металл и панель репликатора. Мне удалось заставить их работать достаточно хорошо, если я вставил расширительную часть заклепки через металл и панель репликатора, а затем протолкнул верхний поршень через акриловое окно.
Панель должна подойти и для CORE One L, если все масштабировать до 114%, но я сравнивал только с CAD-файлами. Однако версия принтера L, похоже, не имеет удобных монтажных отверстий, поэтому вам понадобится альтернативный способ его уста��овки (двусторонняя лента, тонкая магнитная полоса и т. д.). Я также не могу гарантировать, что допуски на разных элементах позволяют им просто вписаться за счет трения, если все масштабировать.

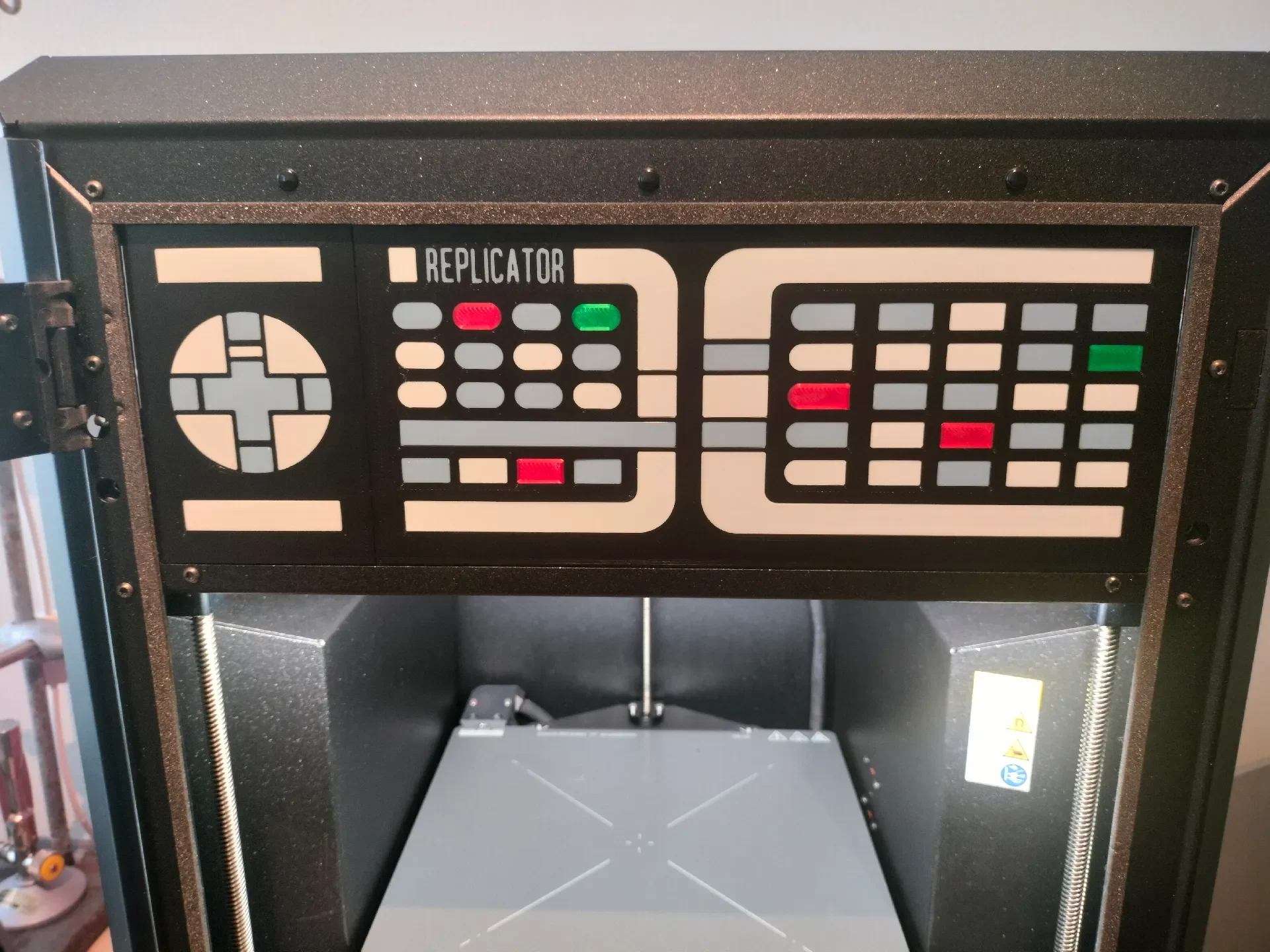

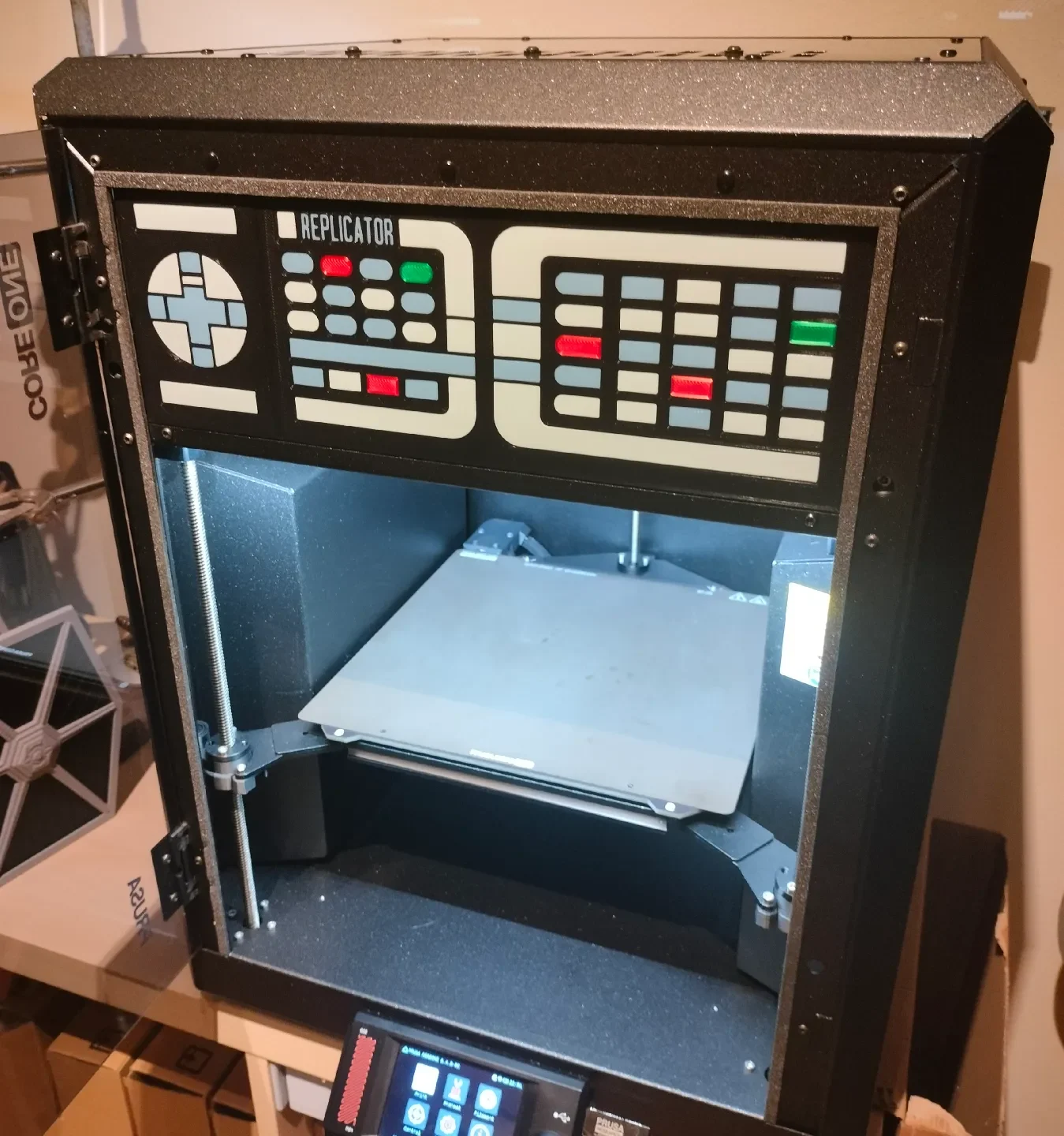

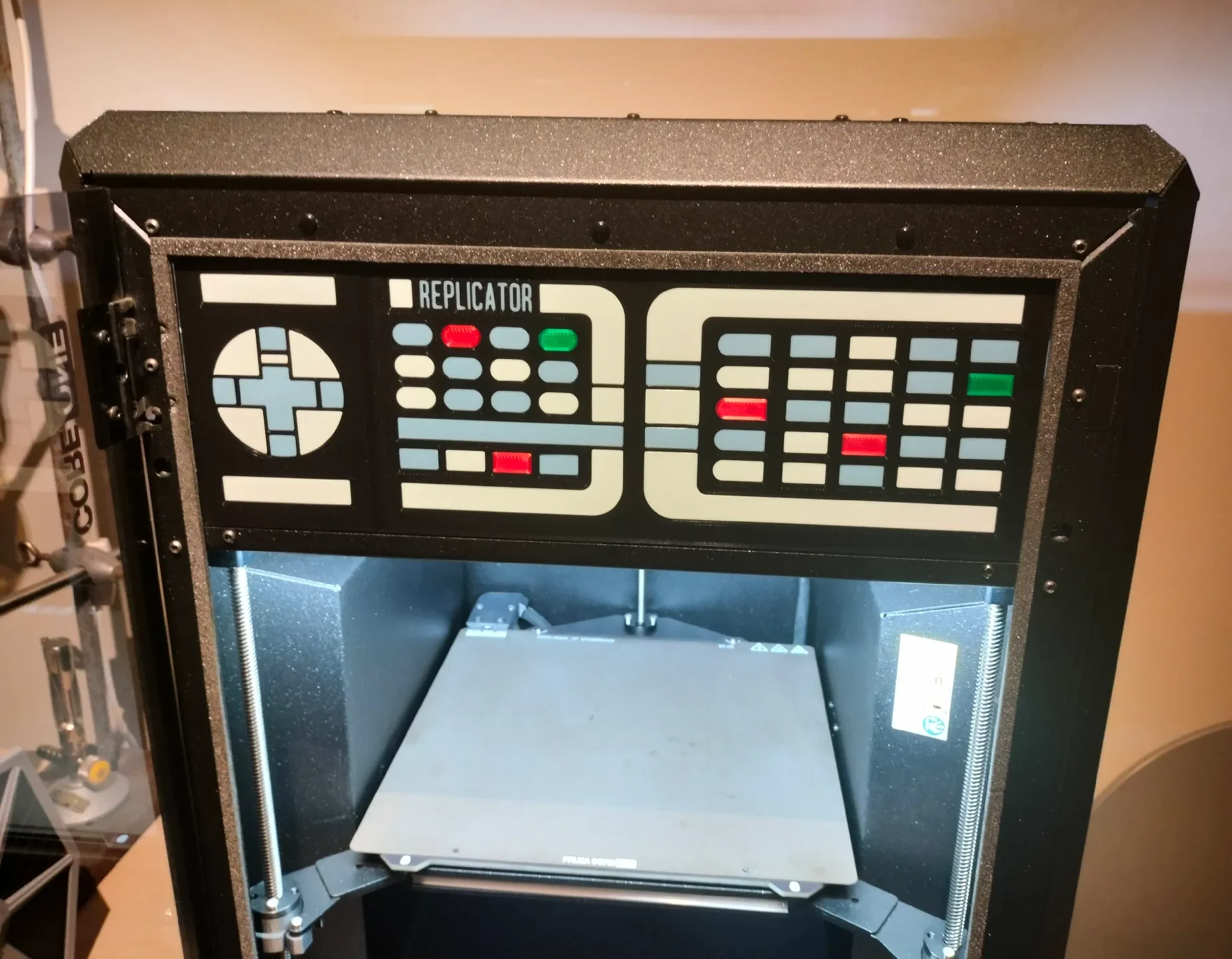

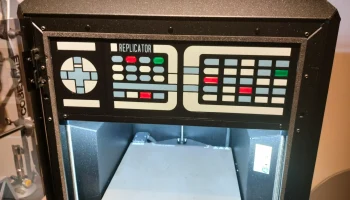

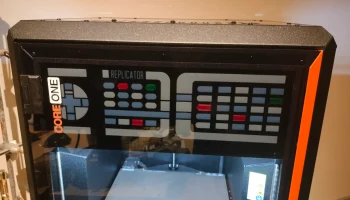

ОБНОВЛЕНИЕ 22.05.26: Я добавил дополнительную «Боковую панель», которая заполнит оставшийся зазор в переднем отверстии при размещении по обе стороны от основной панели (пришлось ограничить длину основной панели, чтобы ее можно было напечатать на CORE One). Он выпускается в двух вариантах: один с механизмом управления в виде крестовины, характерным для многих LCARS, а другой просто пустой и без каких-либо функций. Он печатает, собирает и монтирует идентично своим аналогам на основной панели.
Обновление: 25.05.2026: Я добавил STEP-файлы для всех компонентов, если кто-то захочет переделать их для другого принтера или чего-то еще, что вы можете себе представить.
Обновление: 27.06.2026: Я включил версию опорной пластины как для основной, так и для боковой панели, не имеющую монтажных фланцев (сверху и снизу), специально для ее установки на раму CORE One. Вы можете попробовать это, если хотите установить его на другой принтер, в другое место на CORE One или в любой другой вариант использования, который вы только можете придумать.
Печать
Несмотря на то, что многие элементы дисплея идентичны, я решил разместить их в сгруппированных файлах, чтобы их бы��о легче просматривать во время печати. Я рекомендую после загрузки разделить их на объекты, а затем использовать функцию «Печать», чтобы переключить, какие элементы вы хотите напечатать в текущем установленном цвете. Я включил файлы .3mf, в которых уже настроены эти и некоторые необходимые параметры печати.
Общее время печати составляет ~2 часа, при этом используется ~45 г нити.
Я рекомендую распечатать все детали из PLA для достижения наилучшего результата. Также рассмотрите возможность использования нитей для пуговиц, букв и арок, которые будут хотя бы немного прозрачными, чтобы свет мог проникать сквозь них (красный и да).
