Система мраморного бега

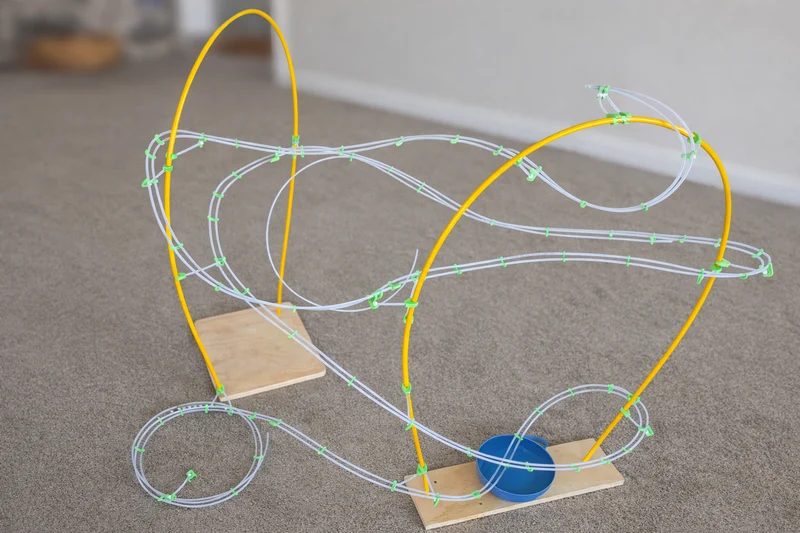

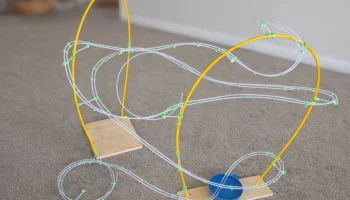

Мне очень понравилась идея создания произвольной формы дорожки шарика, бегущего по воздуху. Этот дизайн пытается обеспечить это. Направляющая соединяется с опорными стержнями с помощью шарнирных соединений, которые позволяют регулировать угол направляющей для поддержки мрамора на углах и т. д. Целью этого является свобода игры и простота.

Направляющие, по которым движется мрамор, представляют собой нейлоновый воздушный шланг диаметром 4 мм. В разъемах шарового шарнира в качестве шарика используются сферические шарики. Воздушный шланг диаметром 4 мм удобно вставляется в эти буртики и образует опорную стойку.

Материалы, не напечатанные на 3D-принтере:

Сферические бусины Ø8 мм по следующей ссылке (внутренний диаметр бусинок обычно не указывается, но мне повезло с ними, и они плотно подходят к воздуховоду диаметром 4 мм): https://www.aliexpress.com/item/1005006281267833.html?spm=a2g0o.order_list.order_list_main.10.32db1802Bk0it5

Нейлоновая воздухопроводная линия Ø4 x Ø2 мм. Я взял свой отсюда: https://www.aliexpress.com/item/1005008597042539.html?spm=a2g0o.order_list.order_list_main.96.32db1802Bk0it5.

Стержень из стекловолокна 2 х 8 мм (в идеале с пластиковым покрытием, чтобы избежать осколков стекловолокна)

Деревянные основания для поддержки стержня из стекловолокна. Чем они больше, тем стабильнее будет мраморная дорожка.

Шарики подшипника 1/2 дюйма

3D-печатные материалы

Я распечатал все свои из PLA. В идеале вам следует использовать что-то получше, но оно работает.

Сборка

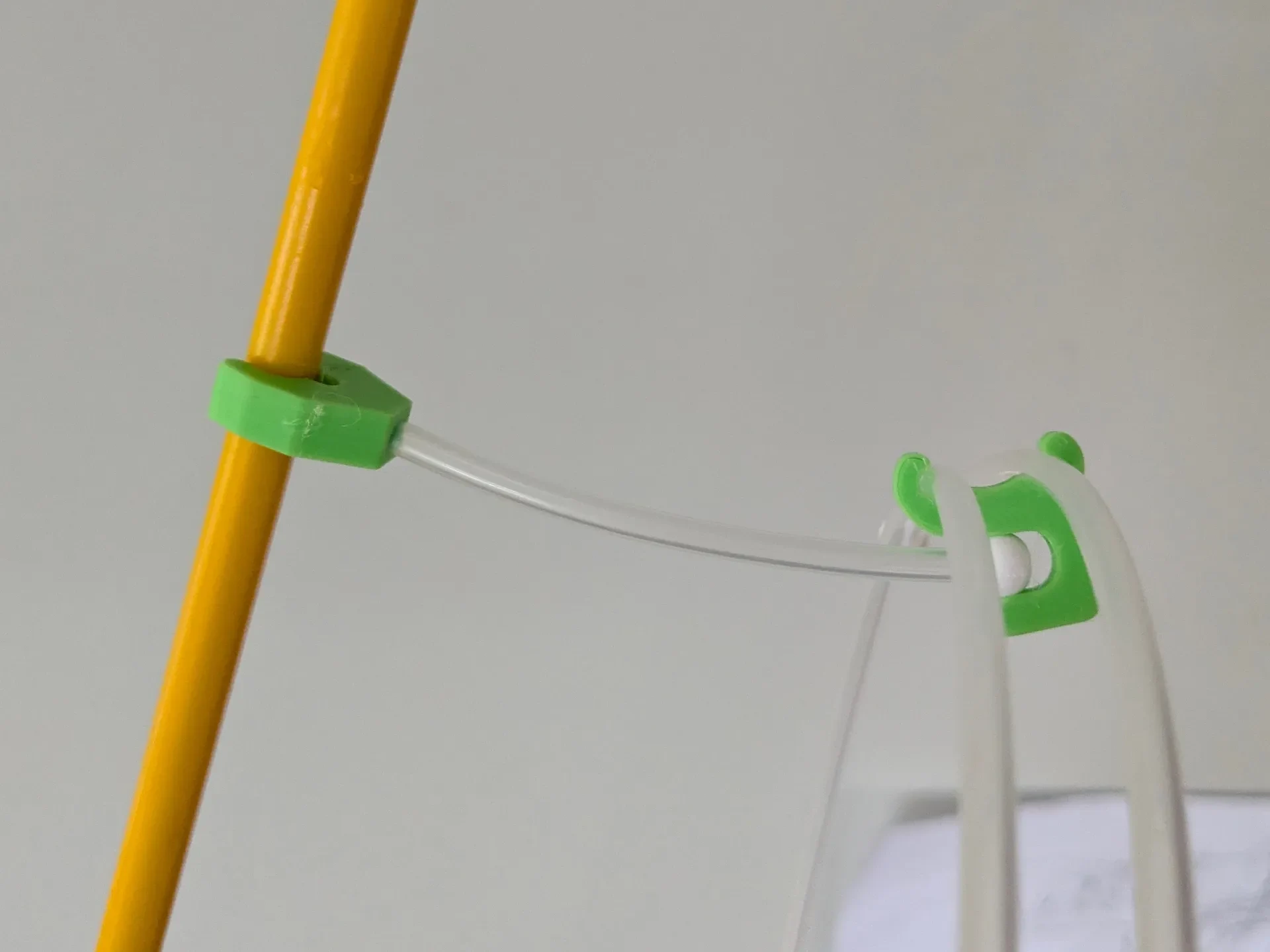

Стержневые соединители необходимо собрать таким образом из небольшого отрезка (70-80 мм) воздуховода диаметром 4 мм, указанного выше, как показано ниже. Чтобы избежать растрескивания сферических шариков, сначала поместите их в горячую воду.

Для обручей из стекловолокна просверлите два отверстия в деревянном основании (не до конца), затем согните стержень и вставьте его в каждое отверстие. Просто убедитесь, что отверстия расположены плотно, чтобы шесты не выскользнули! Подумайте о создании конструкции штатива из 8-миллиметровых стержней, если вы хотите бол��шей устойчивости или если у вас есть другие 8-миллиметровые стержни, которые не сгибаются, как стекловолокно.

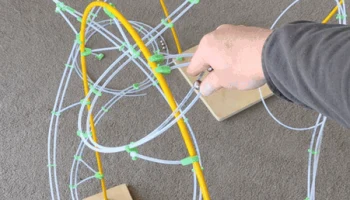

Строительство путей

Здесь у вас много свободы, но следует отметить несколько моментов:

Будет полезно разрезать воздушную линию на отрезки длиной 1-2 метра, чтобы у вас была возможность останавливать и запускать их. В списке 3D-компонентов есть соединительные детали, которые соединяют сегменты пути вместе, но вы не сможете эффективно использовать их на очень крутых поворотах.

Между каждым узлом соединителя стержня метод установки рельса заключается в соединении одного рельса с обоими соединителями стержней.

Затем добавьте вторую направляющую, добавляя компоненты разделителя каждые 150 мм (6 дюймов) или по мере необходимости.

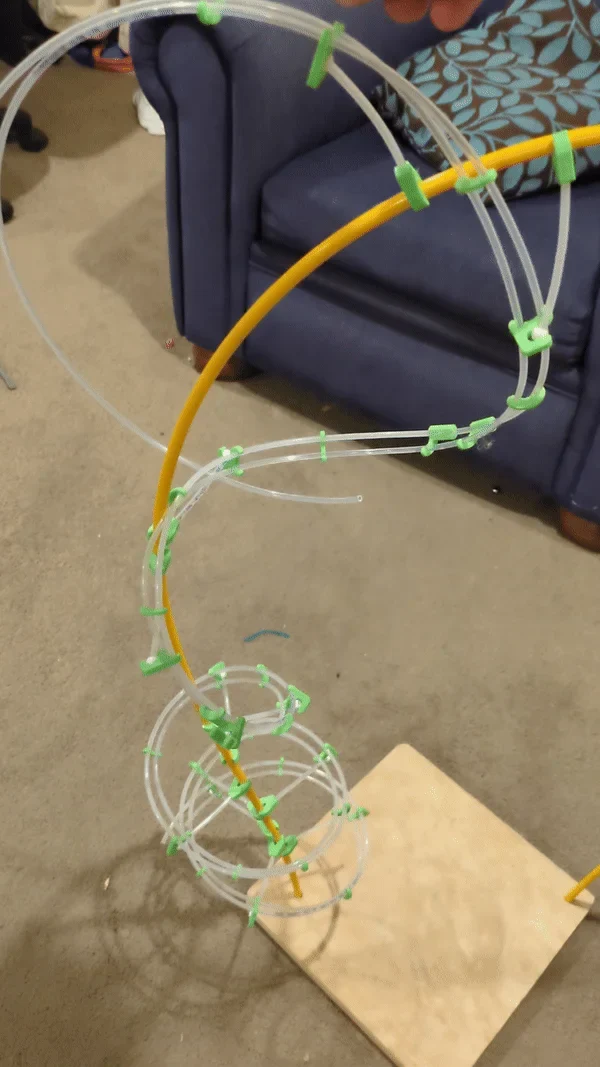

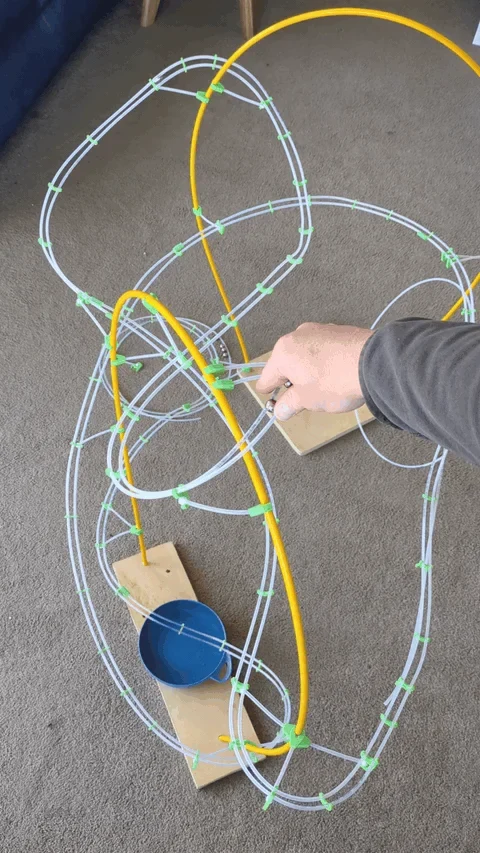

Чтобы поддерживать движения с высокой перегрузкой на трассе (петли-де-лупы), вам обычно необходимо добавить жесткости, используя больше соединителей сте��жней.
