Решение для предотвращения провисания застежек-молний с о...

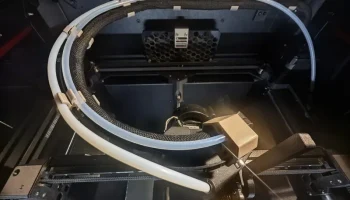

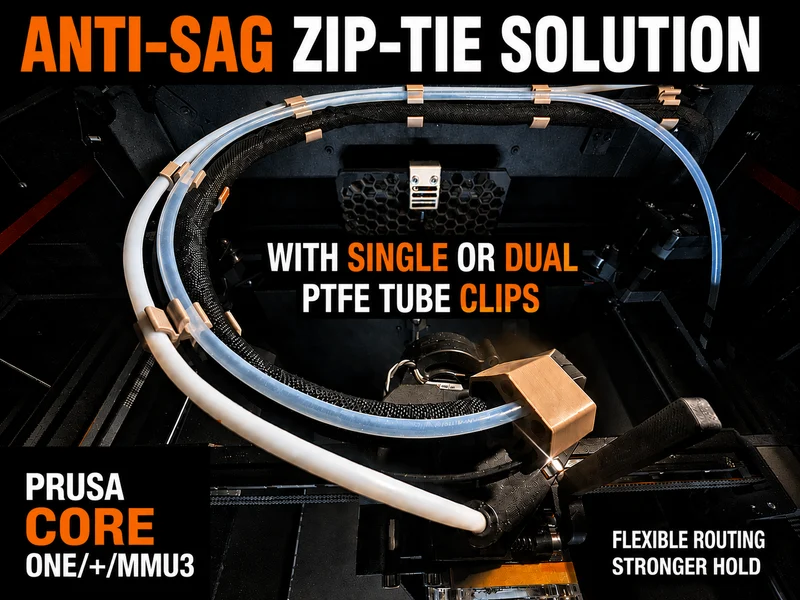

Обзор
Этот ремикс основан на идее предотвращения провисания Tywrap от @Alienbliep_3292689 и улучшенном решении Anti-Sag от @JamesW_2136542. Он также соответствует духу более ранней идеи @hachleitner с поворотным тросом и кронштейном из ПТФЭ, который заменил оригинальные застежки-липучки на более чистые печатные кронштейны.
В моей версии широкая пластиковая стяжка используется в качестве основного элемента, предотвращающего провисание пути кабеля экструдера, поскольку я хотел избежать использования металлической ленты рядом с областью печати и экструдером.
Печатные детали созданы на основе протестированной мной пластиковой застежки-молнии размером 9 x 550 мм, которая плотно прилегает к этому конкретному размеру застежки-молнии. Другие стяжки-молнии могут подойти, но их размер может варьироваться в зависимости от их фактической ширины, толщины, жесткости и текстуры поверхности.
Он также включает версии с одинарным и двойным открытым зажимом ��ля трубки из ПТФЭ. Зажимы имеют боковой вход, что упрощает установку и снятие трубок из ПТФЭ.
Сопутствующие концевые крепления обеспечивают более прочные точки крепления и обеспечивают более гибкую прокладку из ПТФЭ.
Версия с одинарным или двойным зажимом из ПТФЭ

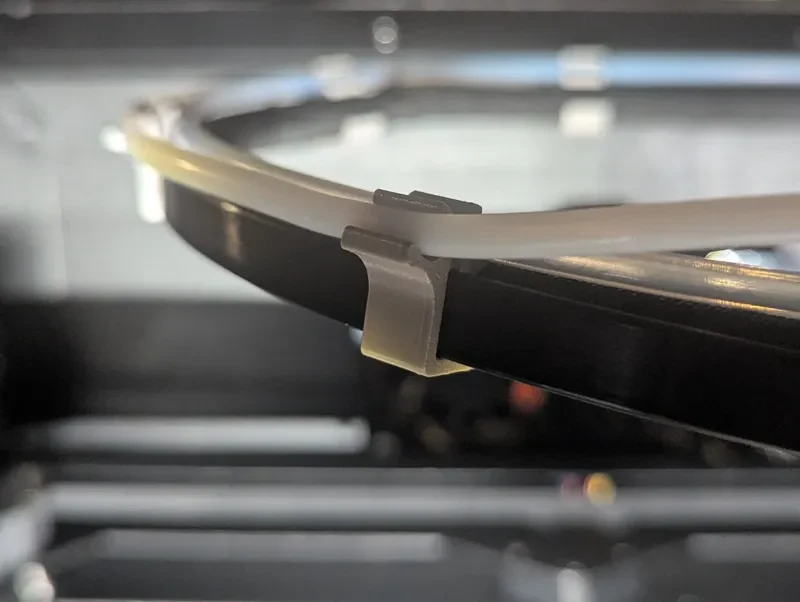

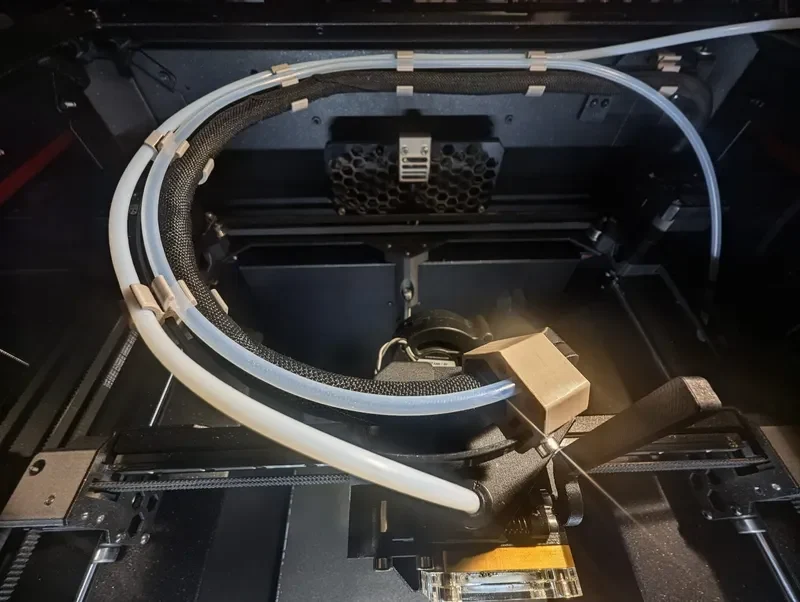

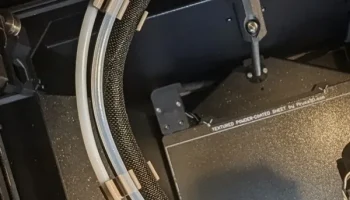

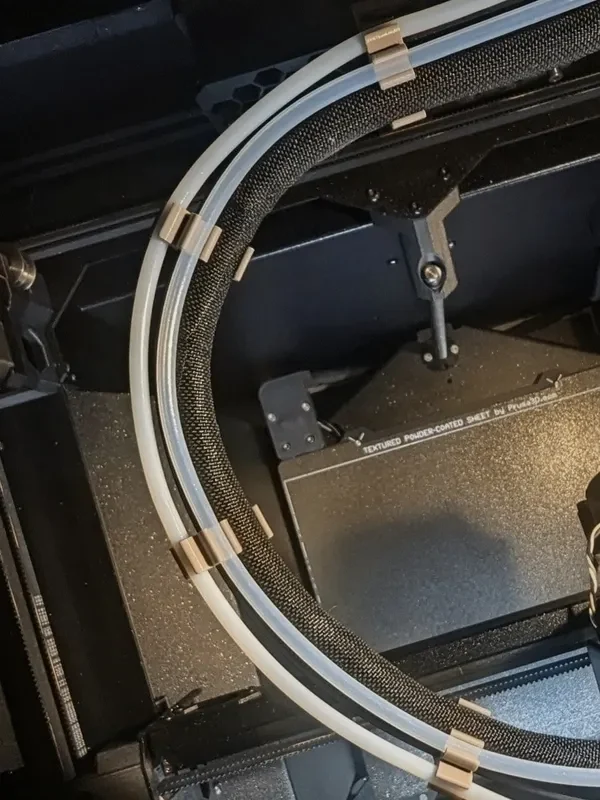

Открытые зажимы позволяют трубке из ПТФЭ защелкиваться сбоку, что упрощает установку, снятие и регулировку прокладки по сравнению с трубкой с замкнутым контуром.
Это решение для стяжки включает в себя два варианта зажимов из ПТФЭ:
Одинарная трубка из ПТФЭ: детали A2 и B2
Двойные трубки из ПТФЭ: детали A3 и B3
Версия с одной трубкой лучше всего подходит для более простых установок с одной стандартной трубкой из ПТФЭ или для конфигураций MMU3, где вторая трубка из ПТФЭ не должна следовать за поворотным рычагом.
Версия с двумя трубками предназначена для установок, в которых необходимо, чтобы две дорожки из ПТФЭ направлялись рядом с рычагом, предотвращающим провисание. Это может быть полезно для конфигураций MMU3 с боковой подачей, включая мое предстоящее крепление SideDock MMU3, эксперименты с двухпутевой подачей или настройки, в которых вы хотите, чтобы трубка из ПТФЭ MMU3 следовала за поворотным рычагом экструдера более аккуратно.
В некоторых конфигурациях, таких как MMU3 Lite или MMU3 Enclosed, может использоваться более свободный канал из ПТФЭ, который не ��ледует за рычагом. Это может нормально работать с однотрубной версией. Если вы предпочитаете более организованный путь поворотного рычага, версия с двумя трубками дает вам дополнительное место для зажима для этой трассы.
Требуемое торцевое крепление, предотвращающее провисание
Это решение для застежки-молнии необходимо использовать с одной из моих сопутствующих моделей торцевых приспособлений с защитой от провисания.
В обеих версиях концевого крепления используется квадратная гайка для более прочного крепления и предлагаются различные варианты фрезерования из ПТФЭ.
Выберите одну из этих версий:
C2 — версия с одним отверстием из ПТФЭ
Концевое крепление с защитой от провисания, с отверстием из ПТФЭ и квадратной гайкой, для Prusa CORE One/+/MMU3
https://www.printables.com/model/1738699-anti-sag-end-fixture-with-ptfe-hole-and-square-nut
Используйте эту версию, если хотите, чтобы путь из ПТФЭ был ближе к исходному маршруту. Он имеет одно отверстие из ПТФЭ и является более простым вариантом.
C3 — версия с 3-позиционным отверстием из ПТФЭ
Концевое крепление с защитой от провисания, с 3 отверстиями из ПТФЭ и квадратной гайкой, для Prusa CORE One/+/MMU3
https://www.printables.com/model/1741140-anti-sag-end-fixture-with-3-ptfe-holes-and-square
Используйте эту версию, если вам нужна большая гибкость маршрутизации PTFE. Трехпозиционное расположение отверстий из ПТФЭ позволяет выбрать путь, который лучше всего соответствует изгибу вашей трубы и жесткости трубы из ПТФЭ.
Это версия, которую я использую.
Дополнительная модель
Если вы хотите вывести одну или несколько трубок из ПТФЭ за пределы корпуса принтера, вы также можете рассмотреть возможность использования «Prusa CORE One Magnetic Top Cover со встроенной вентиляционной ручкой» вместе с моим ремиксом «Задний сквозной угол из ПТФЭ»:
https://www.printables.com/model/1748681-prusa-core-one-Magnetic-top-back-ptfe-pass-through
Требуемое оборудование
Для решения с застежкой-молнией:
Одна черная пластиковая застежка-молния размером 9 x 550 мм, соответствующая размеру прорези 9,1 x 1,75 мм.
Я использовал этот товар с AliExpress:
10шт 9х550мм с AliExpress
https://www.aliexpress.com/item/1005007047857765.html
Печатные детали были разработаны на основе протестированной мною застежки-молнии, которая подходит для версии со слотом 9,1 x 1,75 мм.
Застежки-молнии длиной 500 мм и длиннее найти сложно. Другие застежки-молнии шириной 9 мм могут подойти, но если вы решите использовать другую застежку-молнию, вам может пот��ебоваться отрегулировать ширину и толщину прорези, чтобы они соответствовали ее фактическим размерам, жесткости и текстуре поверхности.
Для Анти-С
