Шарнирный манта-скат

ОБНОВЛЕНИЕ ПРИЛОЖЕНО 4-1-24:

Я только что услышал от производителя о проблеме с хвостом и обнаружил, что допустил ошибку моделирования (на самом деле несколько). Мне так плохо!!! Я сделал несколько мант с обновленным дизайном, но перед загрузкой следовало проверить STL. Проблемы теперь устранены.

***********

06.01.2024: Обновления основаны на отзывах всех п��лезных комментариев о ваших работах!

1- Поворотный хвост (у ОГ «Манта 5» поворотный отпечаток в воздухе был слит воедино). Не бойтесь сгибать его из стороны в сторону и «ломать», чтобы заставить его двигаться.

2- Исправлена ошибка зацепления в одном хвостовом шарнире и

3- Сделан хвост более крепким (обратная связь была слабым хвостом).

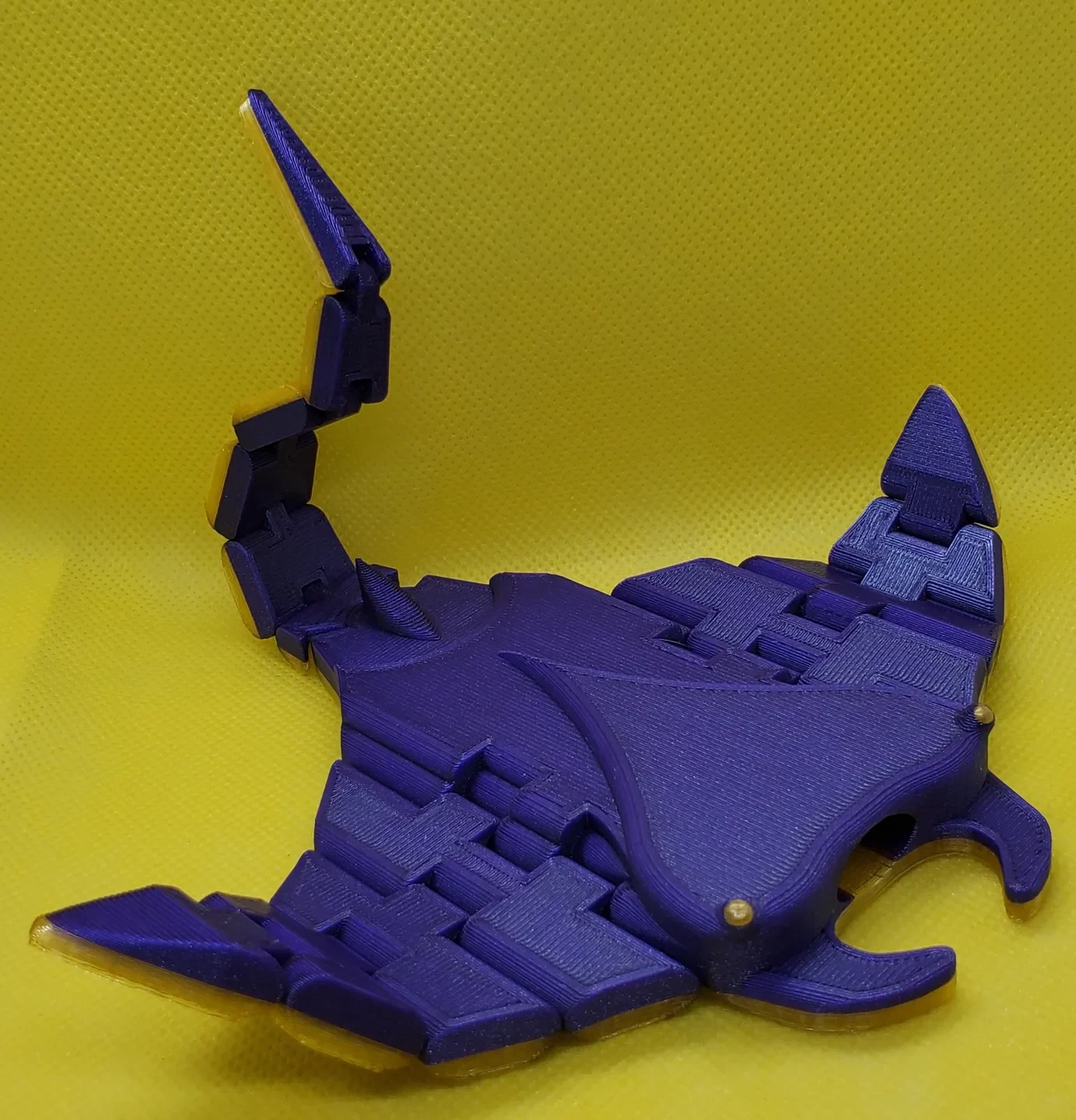

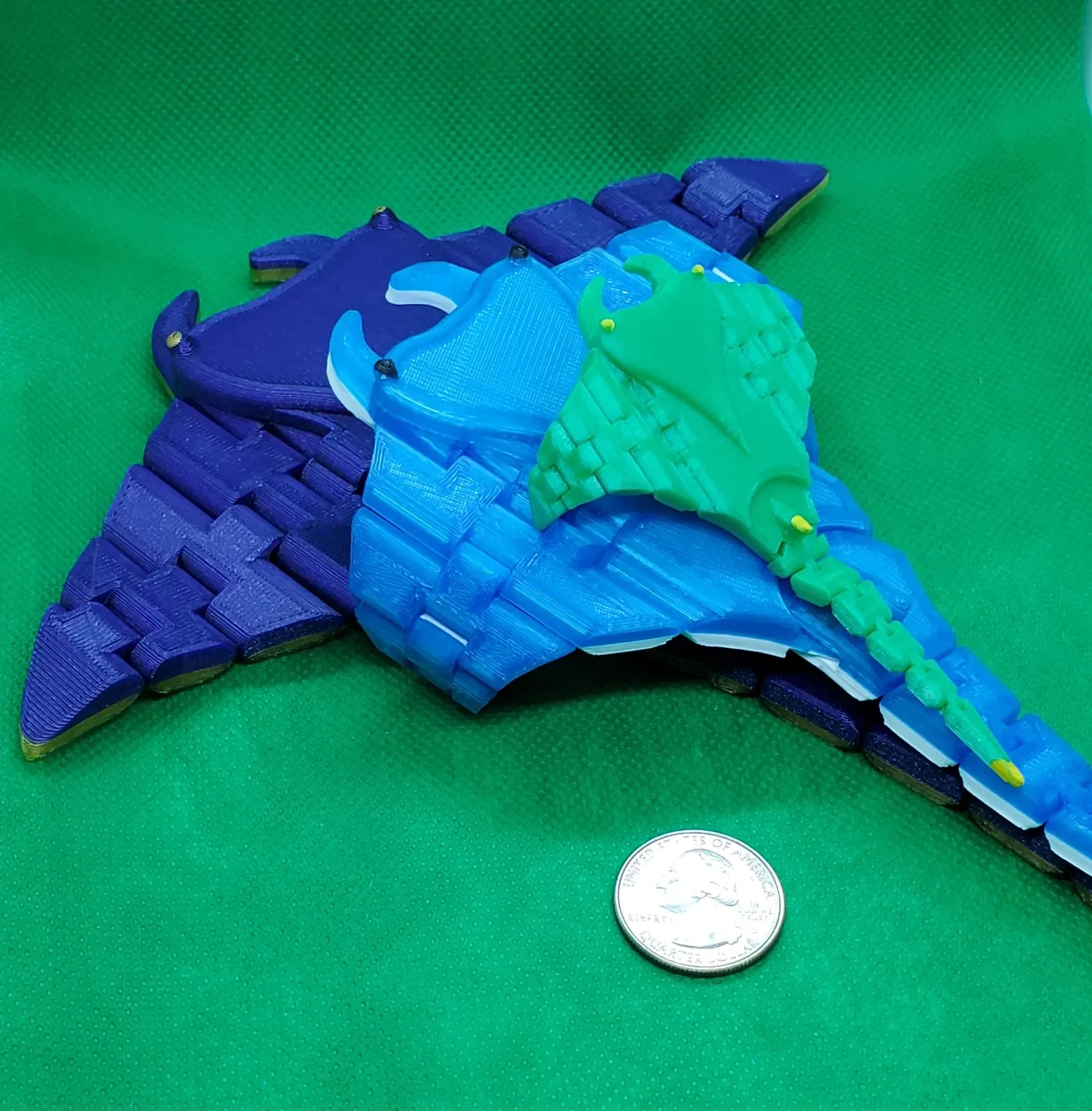

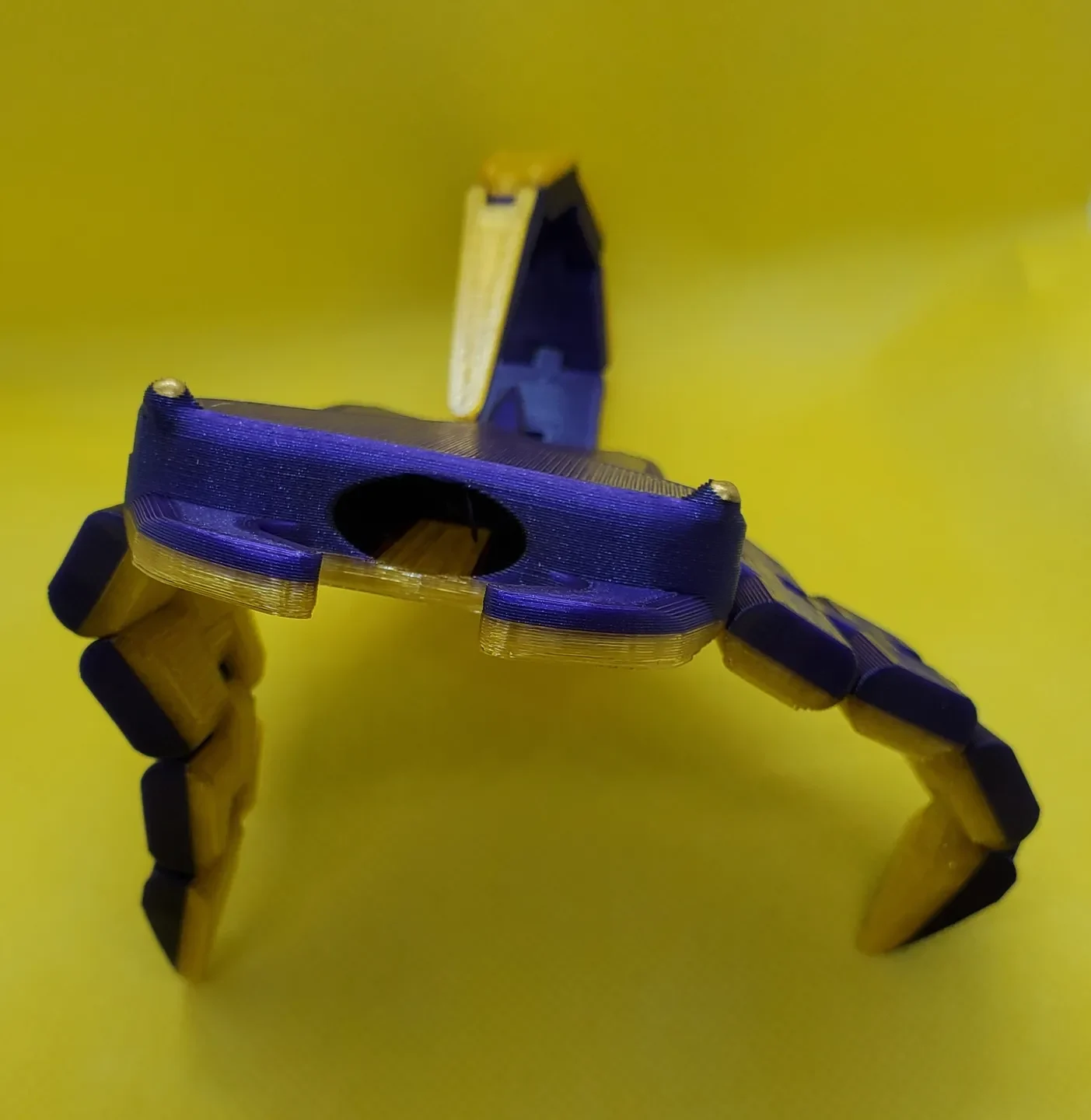

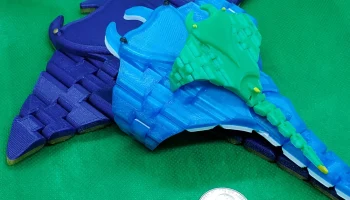

Обновленный принт представляет собой фиолетово-золотую модель, выполненную в масштабе 100% (длина 9,5 дюймов, что было пределом моей кровати), и зеленую модель, выполненную в масштабе 40% (или длину 3,75 дюйма). Ниже 40% суставы начинают срастаться.

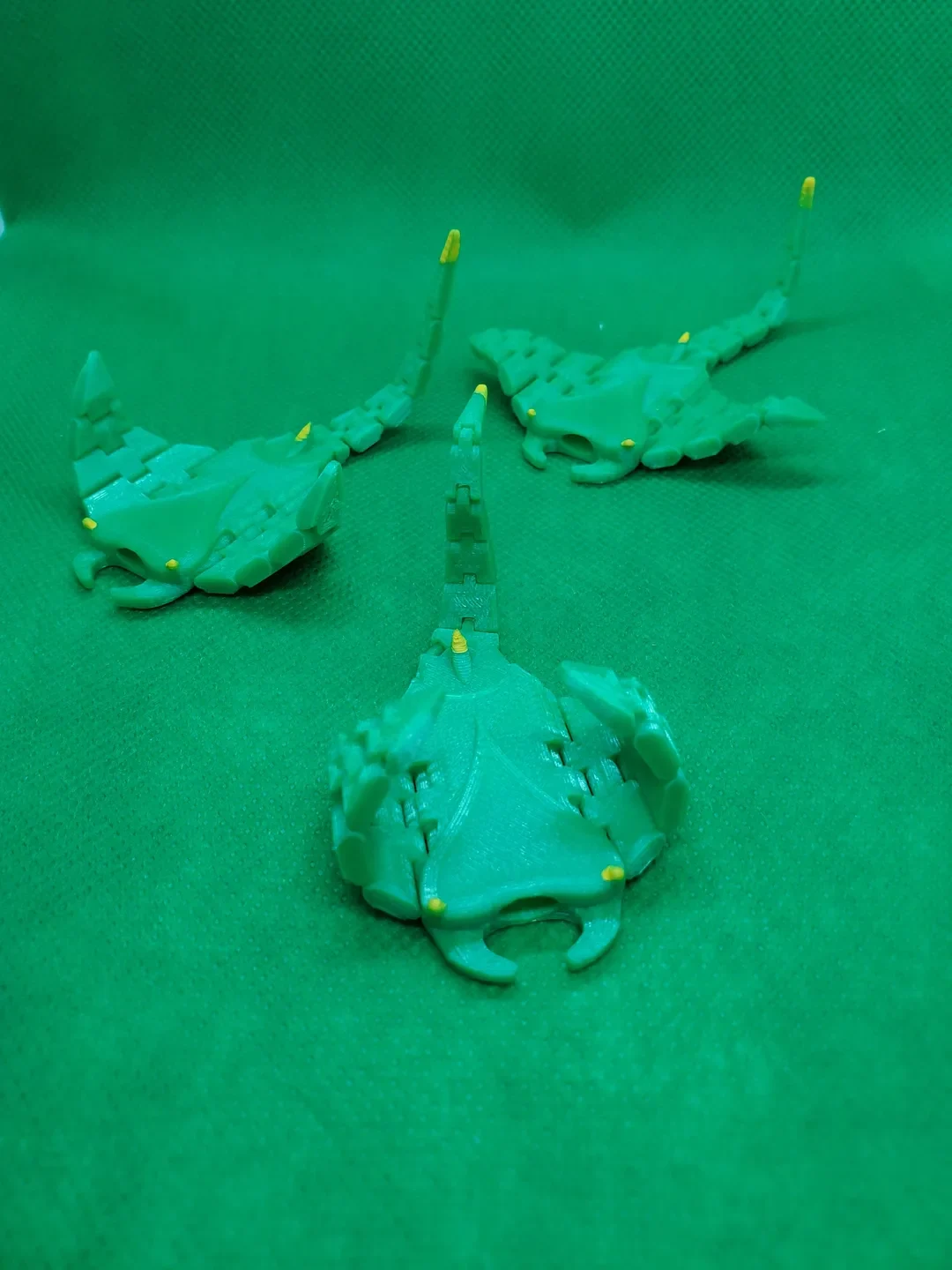

Обратите внимание: я добавил несколько изображений зеленого с максимально ожидаемым изгибом для обоих направлений, который может быть трудно определить, поскольку при печати меньшего размера соединения становятся жестче.

-----------------------------------------------

Это моя первая попытка создания шарнирной модели печати на месте.

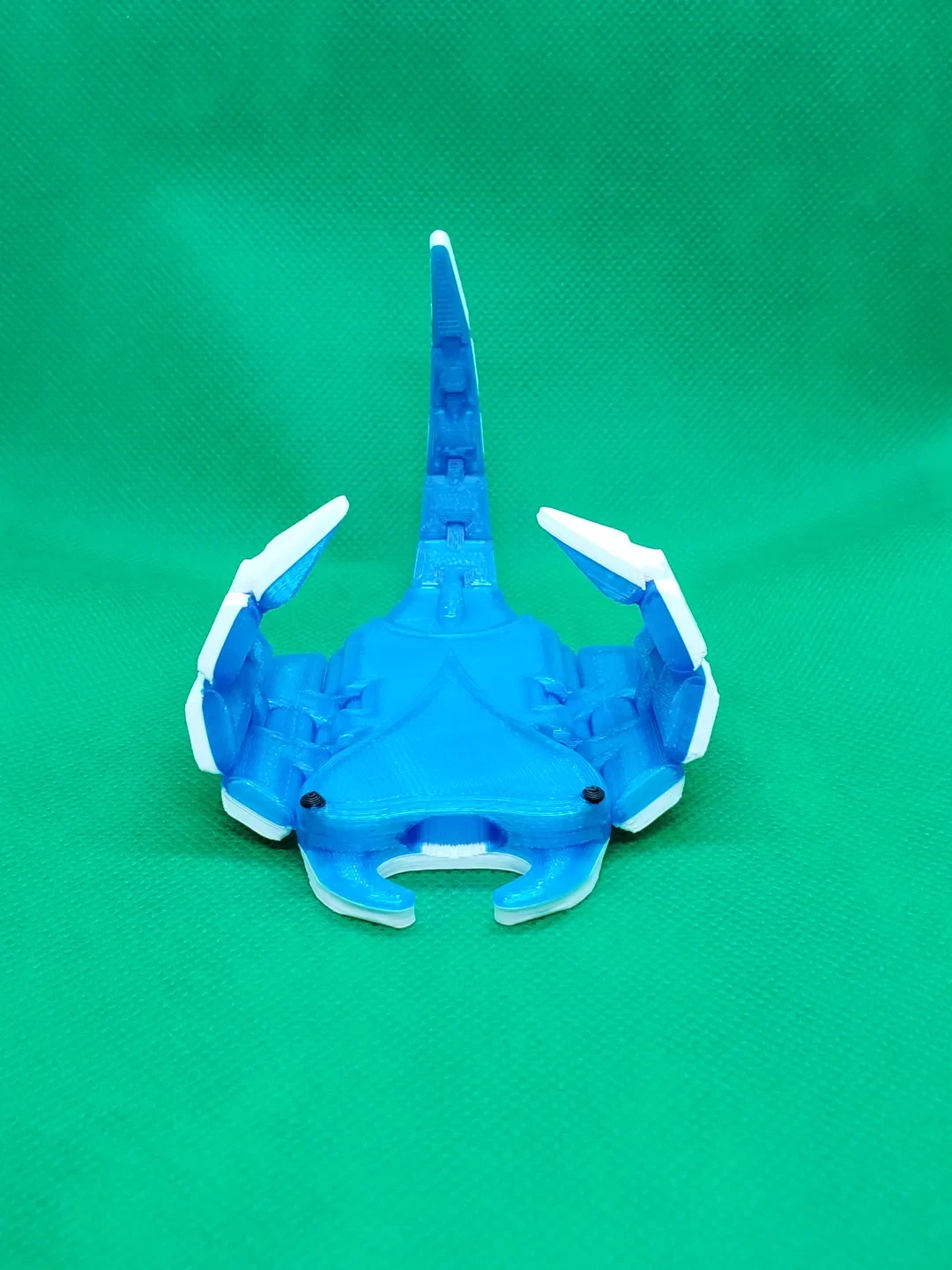

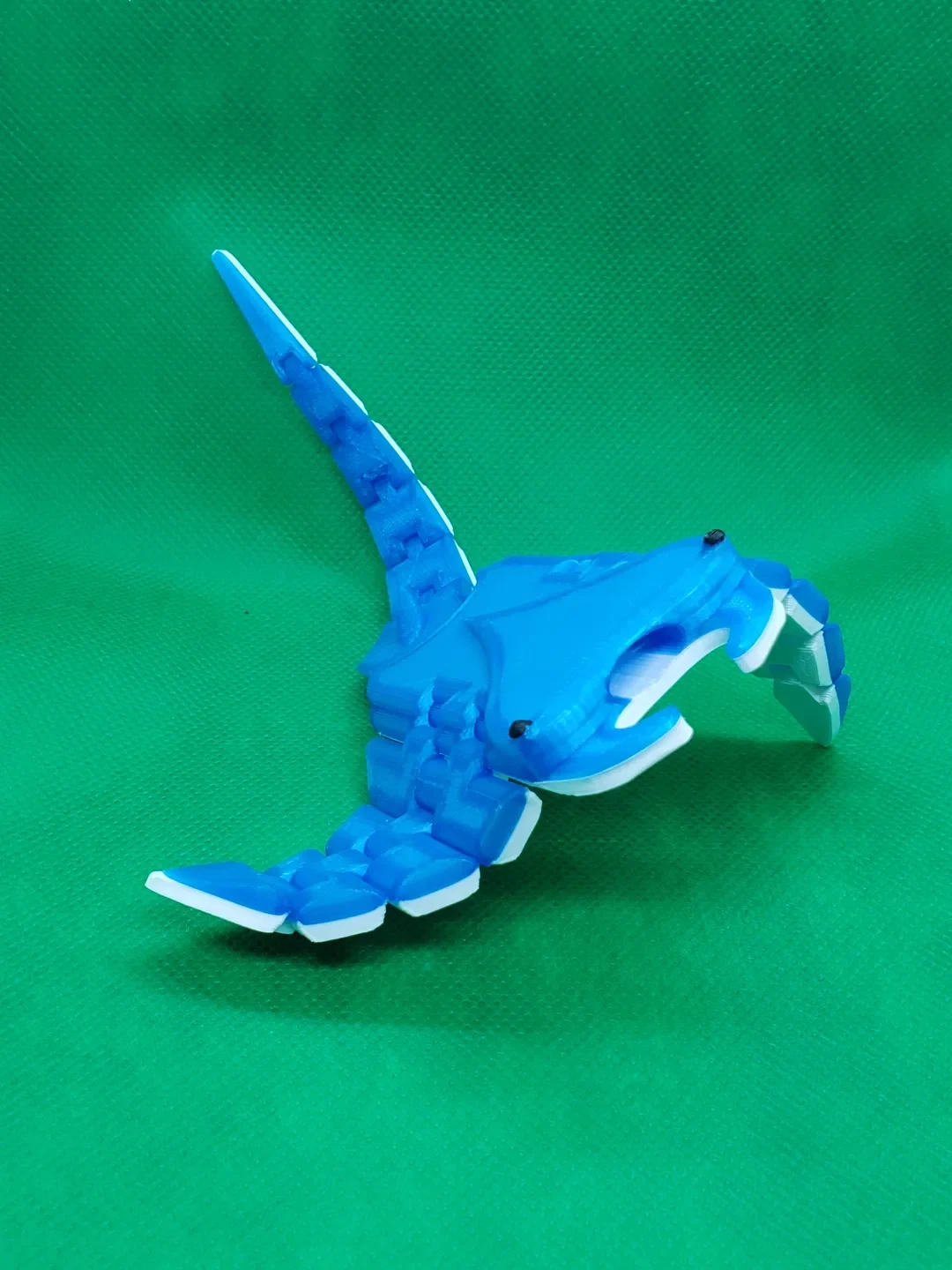

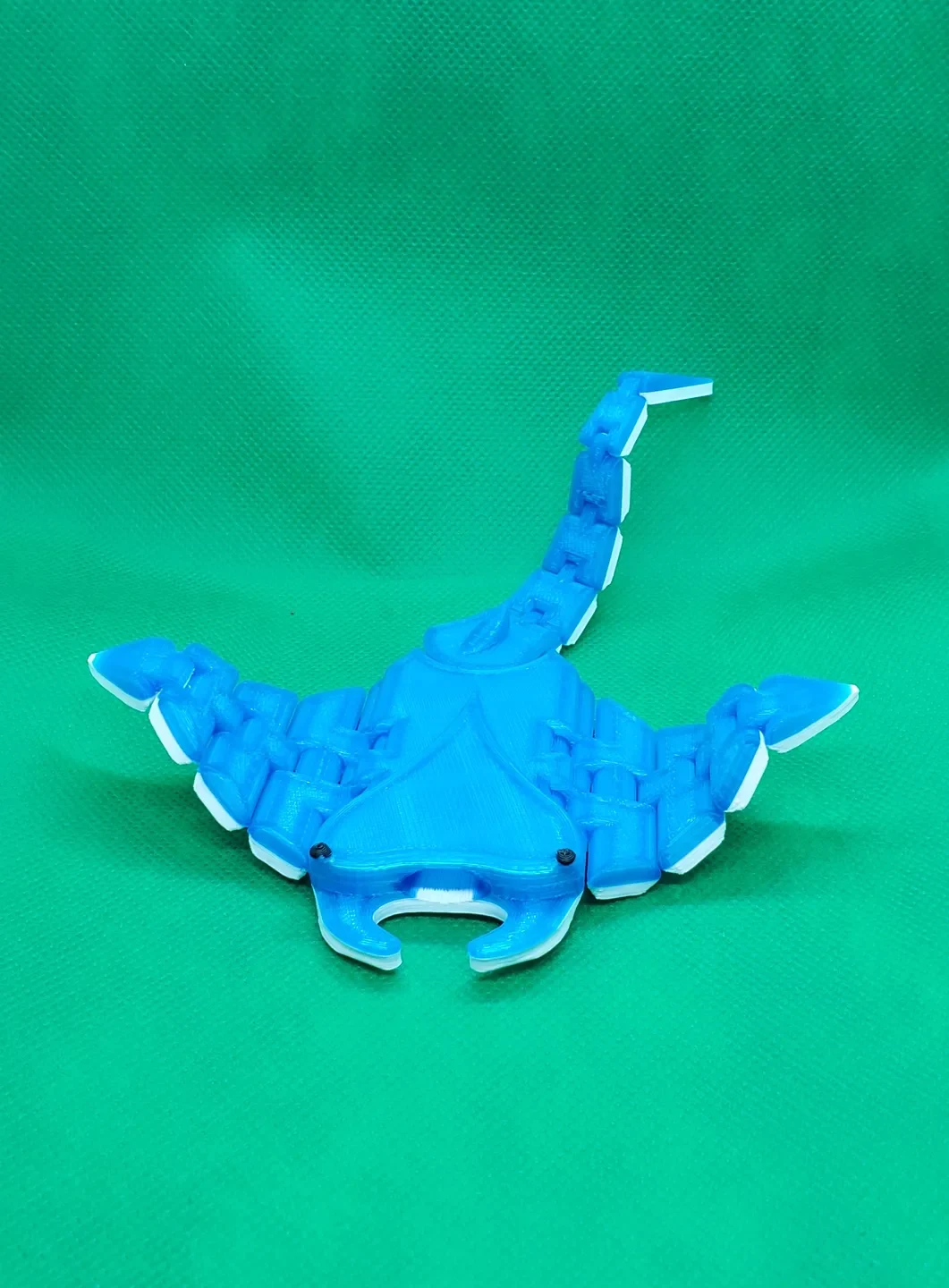

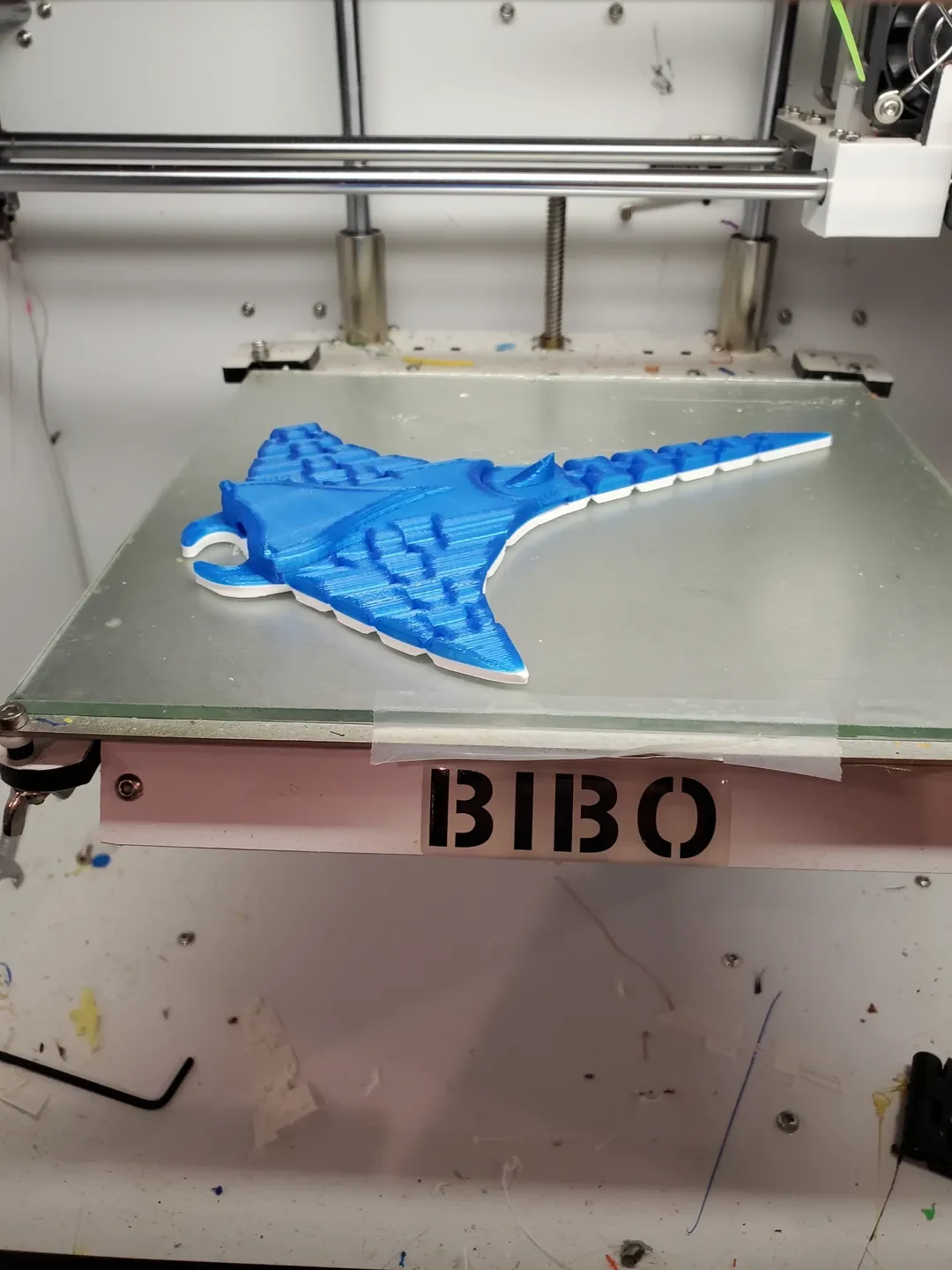

Я использовал BIBO со слоями 0,2 мм и соплом 0,4 мм в масштабе 80%, чтобы он поместился на моей печатной платформе. Глаза были окрашены в черный цвет. Переход от белого к синему осуществлялся заменой нити на отметке 2,5 мм. Судя по отзывам рецензентов, при масштабе 50% хвост становится хрупким. Я бы предложил использовать шкалу 75%. При 100% распродаже он ведет себя как флекси.

Интересная особенность: все сочленения спроектированы таким образом, чтобы удерживаться в выбранных положениях (возможных в положении) при печати в диапазоне масштаба от 70 до 80%. Суставы просто не «шлепаются». Эта способность ухудшается при использовании PLA. PETG должен держаться лучше.

СОВЕТ: Чтобы заставить хвост поворачиваться из стороны в сторону, я рекомендую осторожно удерживать хвост за толстый конец плоскогубцами, а голову рукой. Чтобы начать поворотное действие, потребуется некоторое усилие. Не надавливайте на сочленяющийся хвост или закрылки. Угол поворота может составлять около 45 градусов в любую сторону.

Не забудьте обратить внимание на жабры, сообщающиеся со ртом.

Я хотел бы получить любую обратную связь, чтобы я мог улучшить или изменить по мере необходимости.
