Шестиугольная открывалка для бутылок одной рукой (обновле...

Еще одна открывалка для бутылок одной рукой? Да, но подождите, это еще не все!

Обновление, июнь 2023 г.

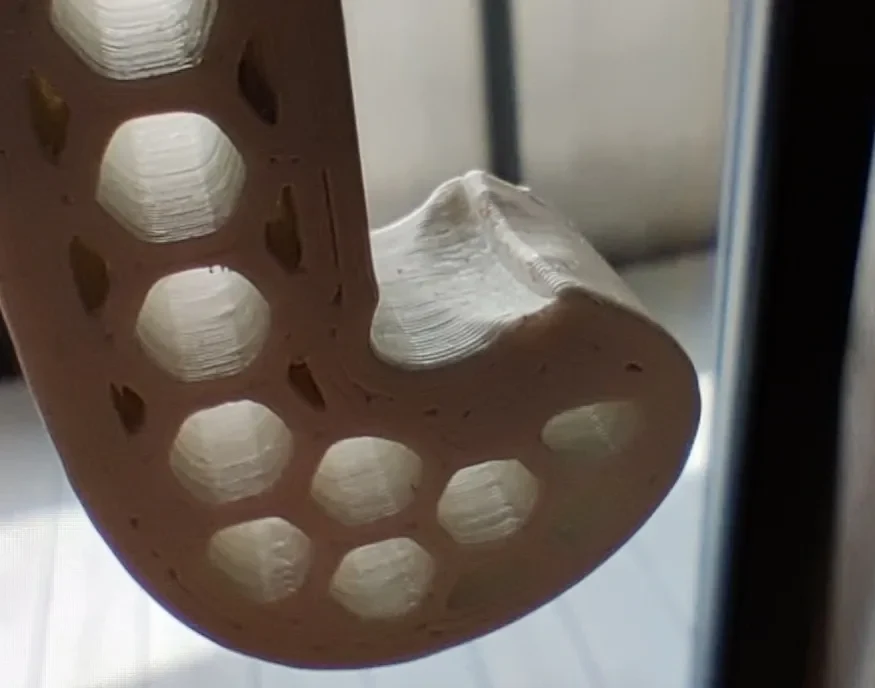

Я получил несколько сообщений от людей о том, что у них сломался отпечаток. Также не каждый слайсер имеет шестигранное наполнение. Это беспокоило, и я искал способ это исправить. После того, как мой тщательно протестированный прототип сломался (я оставил его на ярком солнце, он нагрелся, стал мягким и сломался, когда я пытался использовать его в таком состоянии), я понял, что пришло время делать еще один всю ночь.

Итак, вот результаты:

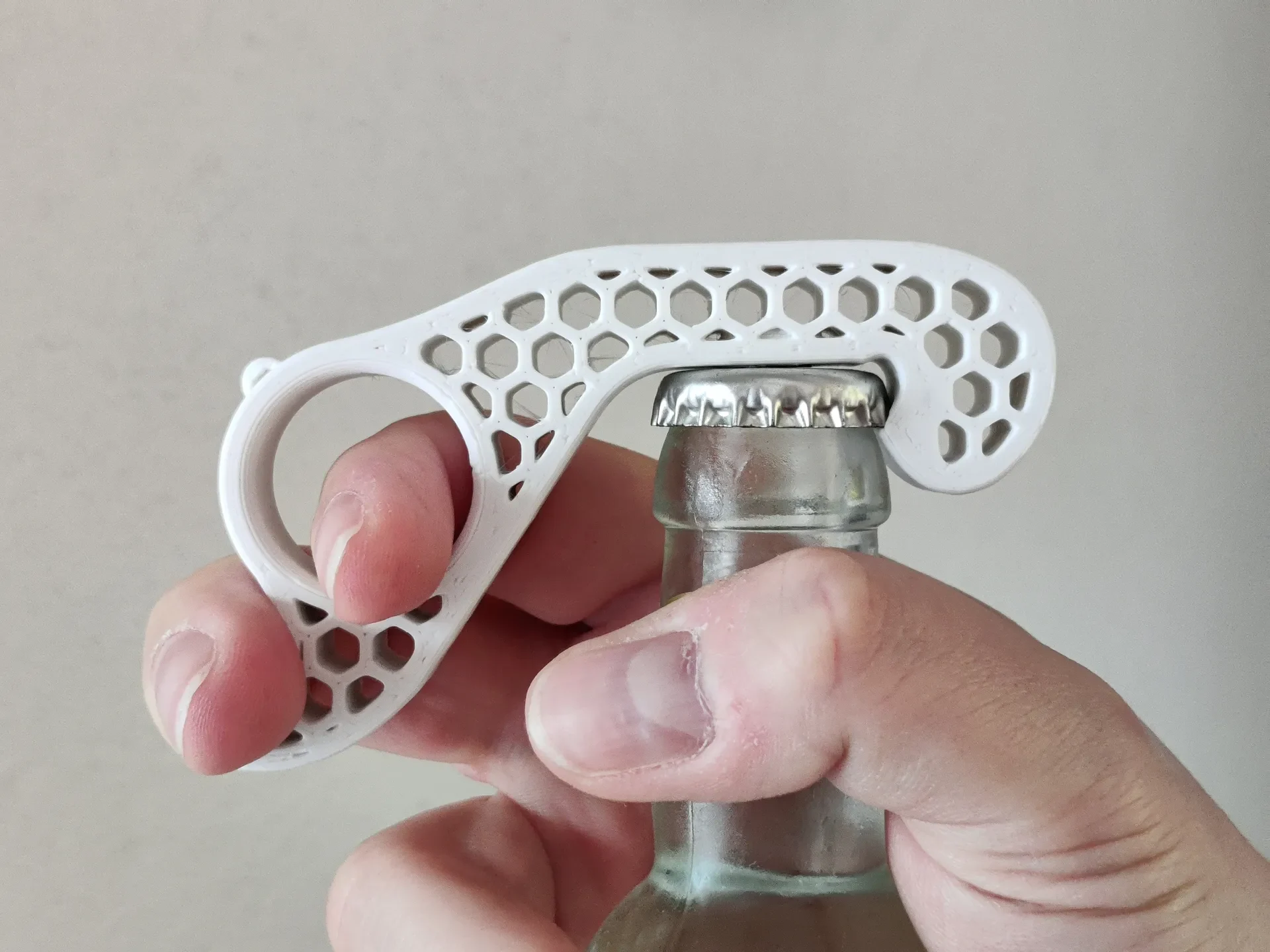

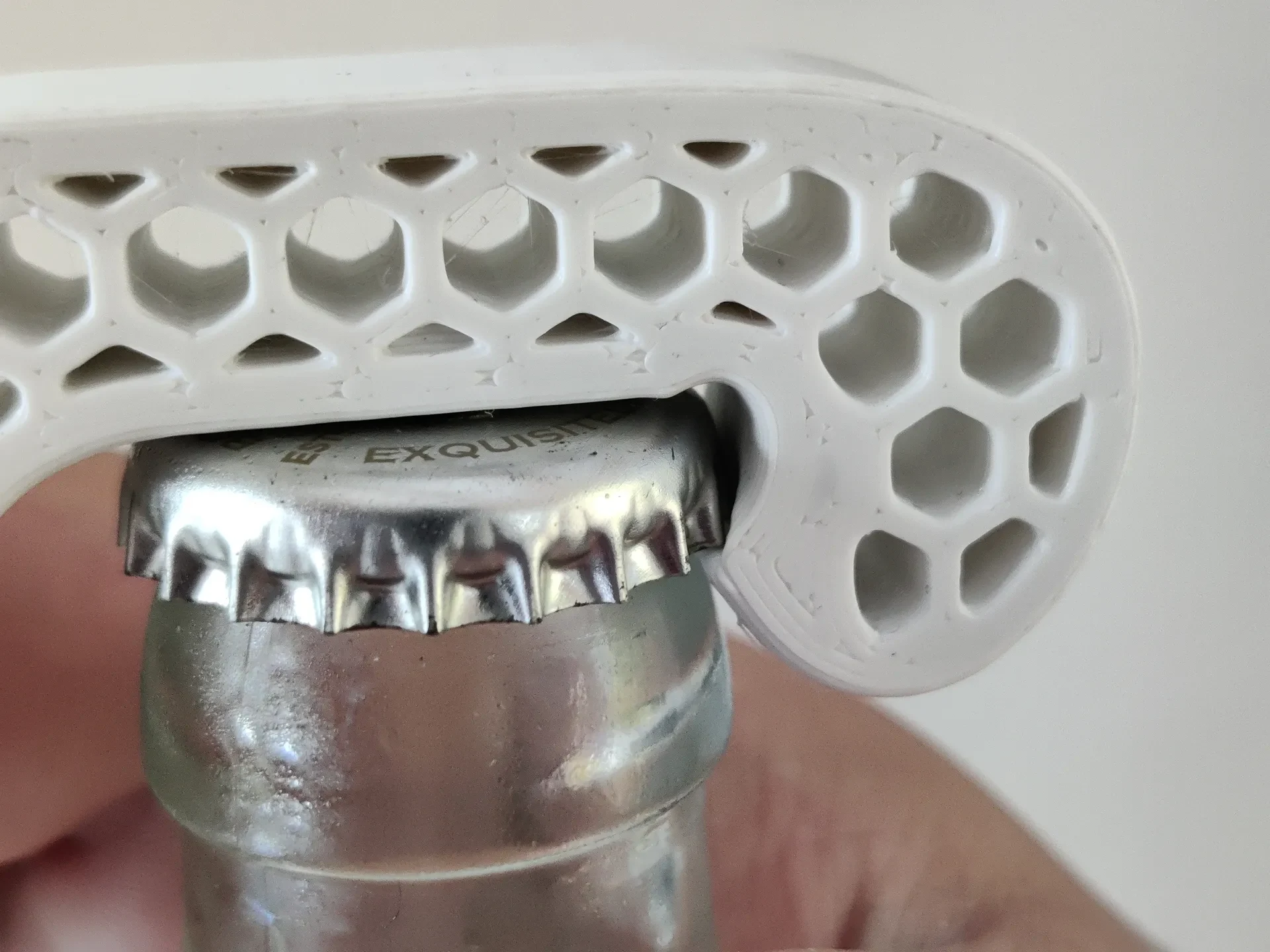

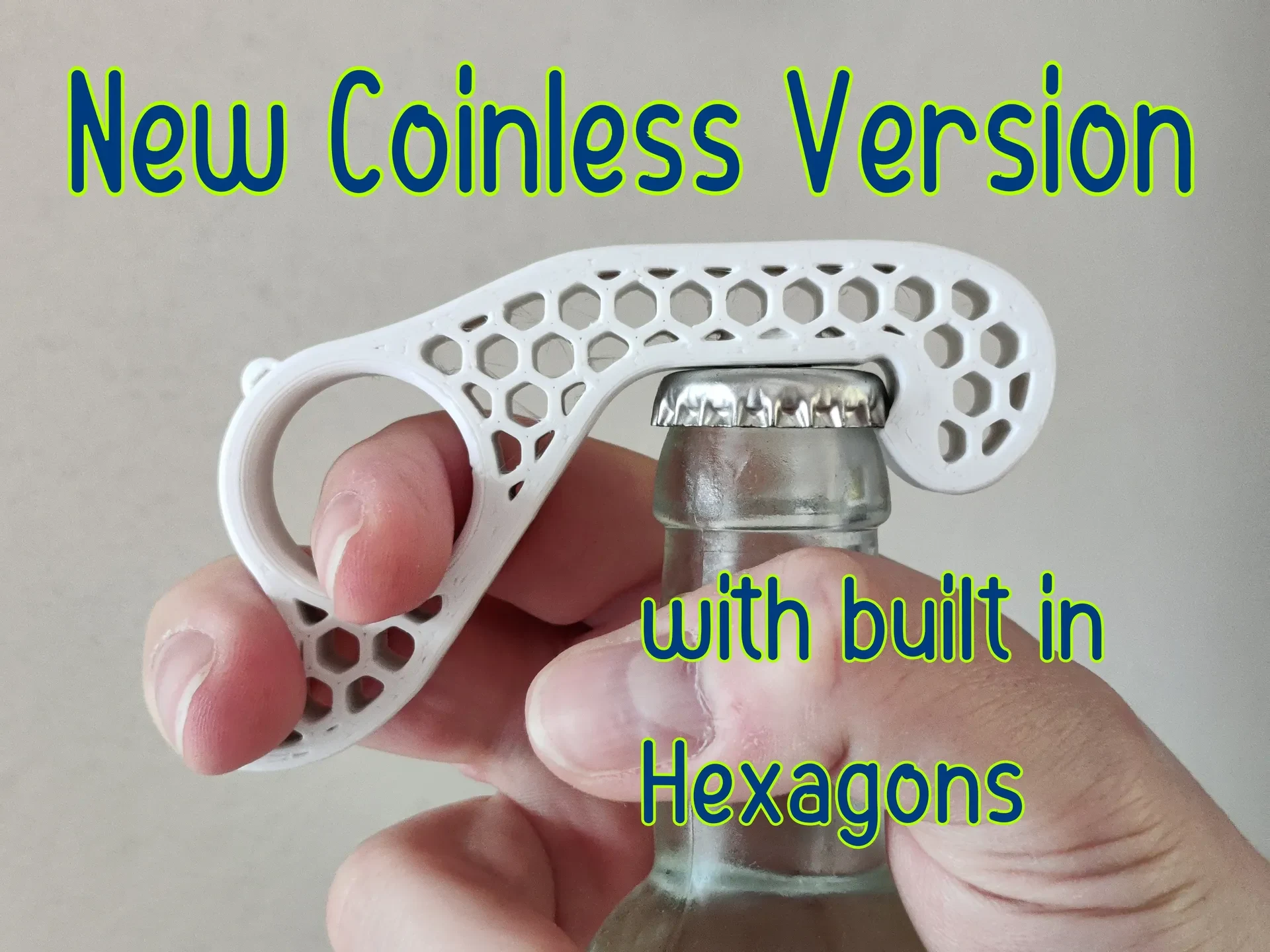

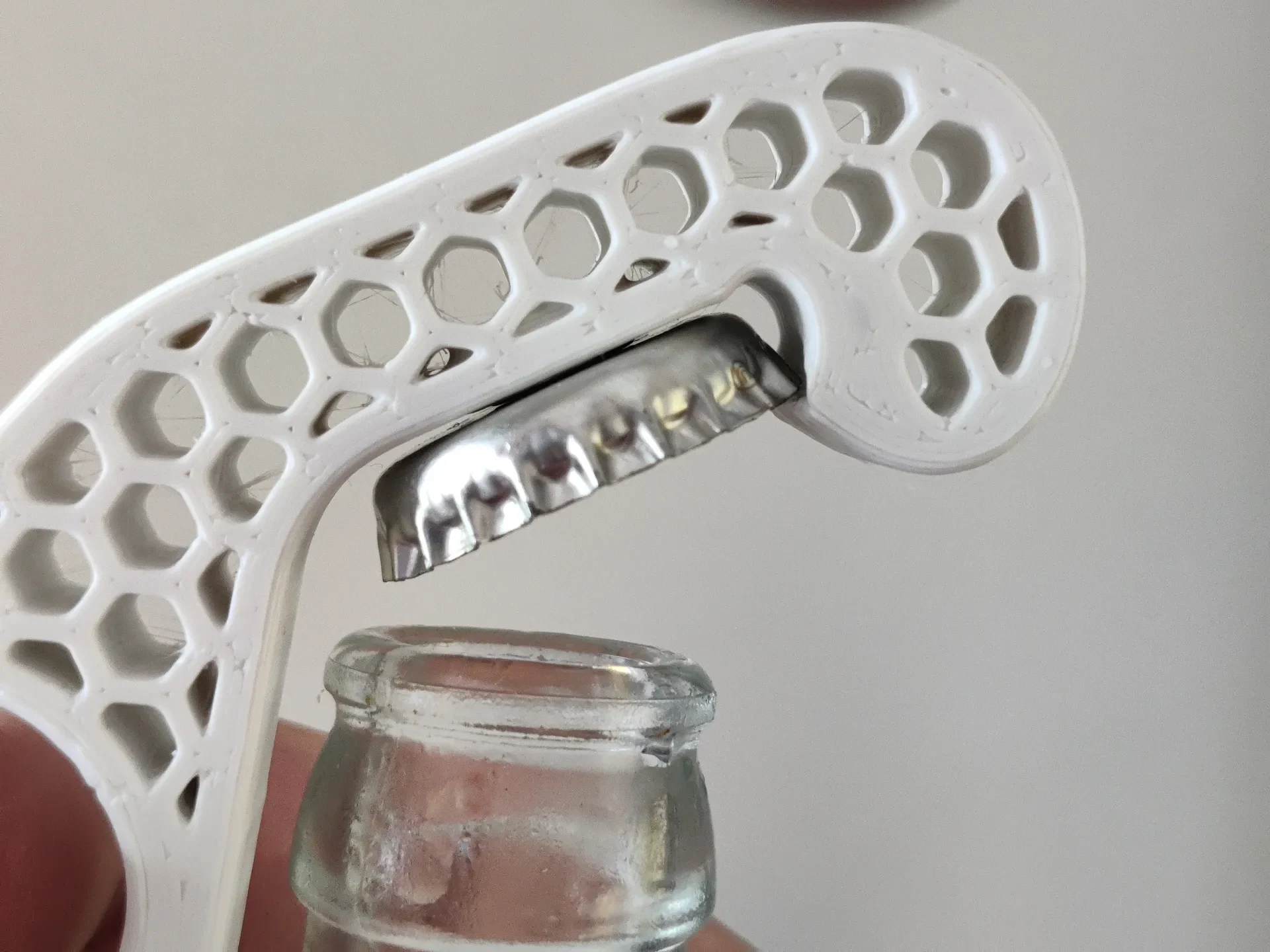

Больше никаких монет! Монеты, какими бы большими они ни были, представляют собой огромный рычаг воздействия силы, передаваемой на крышку. Вместо этого я создал механический интерфейс для крышки и бутылки, который захватывает крышку на большой площади. Время покажет, насколько хорошо это выдержит истирание, вызванное металлом.

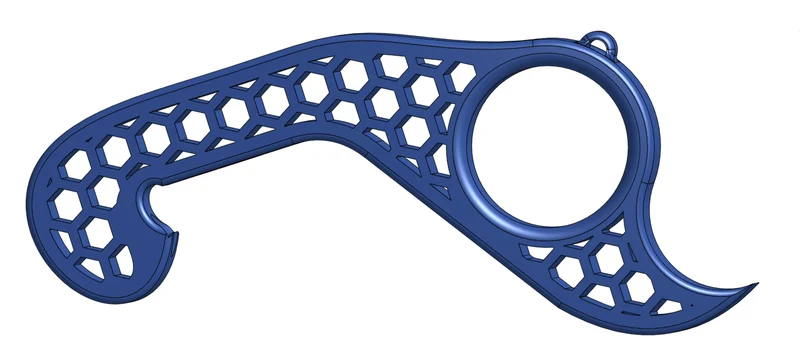

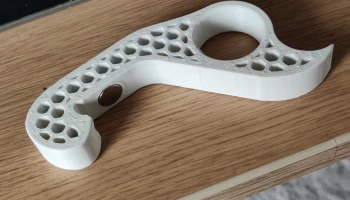

Построен в шестиугольниках! Приносим извинения всем пользователям Cura (и других слайсеров, у которых нет такого типа заполнения) за то, что заставили вас ждать. Доставить туда эти шестиугольники было непросто. Ни в одной из программ САПР, которые я использую, нет функции типа «вставка шаблона».

Я прочитал комментарии и включил альтернативные версии магнитов разного размера, которые, по словам людей, они использовали.

10x2 мм
8x3 мм
8х2 мм
6x2,5 мм
Печать

Ничего особенного. Возможно, используйте больше периметров. 4-6 в ��ависимости от вашего сопла, высоты слоя и принтера. Для удобства в корпусе не должно быть заполнения. Возможно, это работает при стандартных настройках. Я должен попробовать это.

Если вы хотите добавить собственный текст, просто используйте файл 3mf для Prusa Slicer и отредактируйте текст в соответствии со своими потребностями.

Сборка

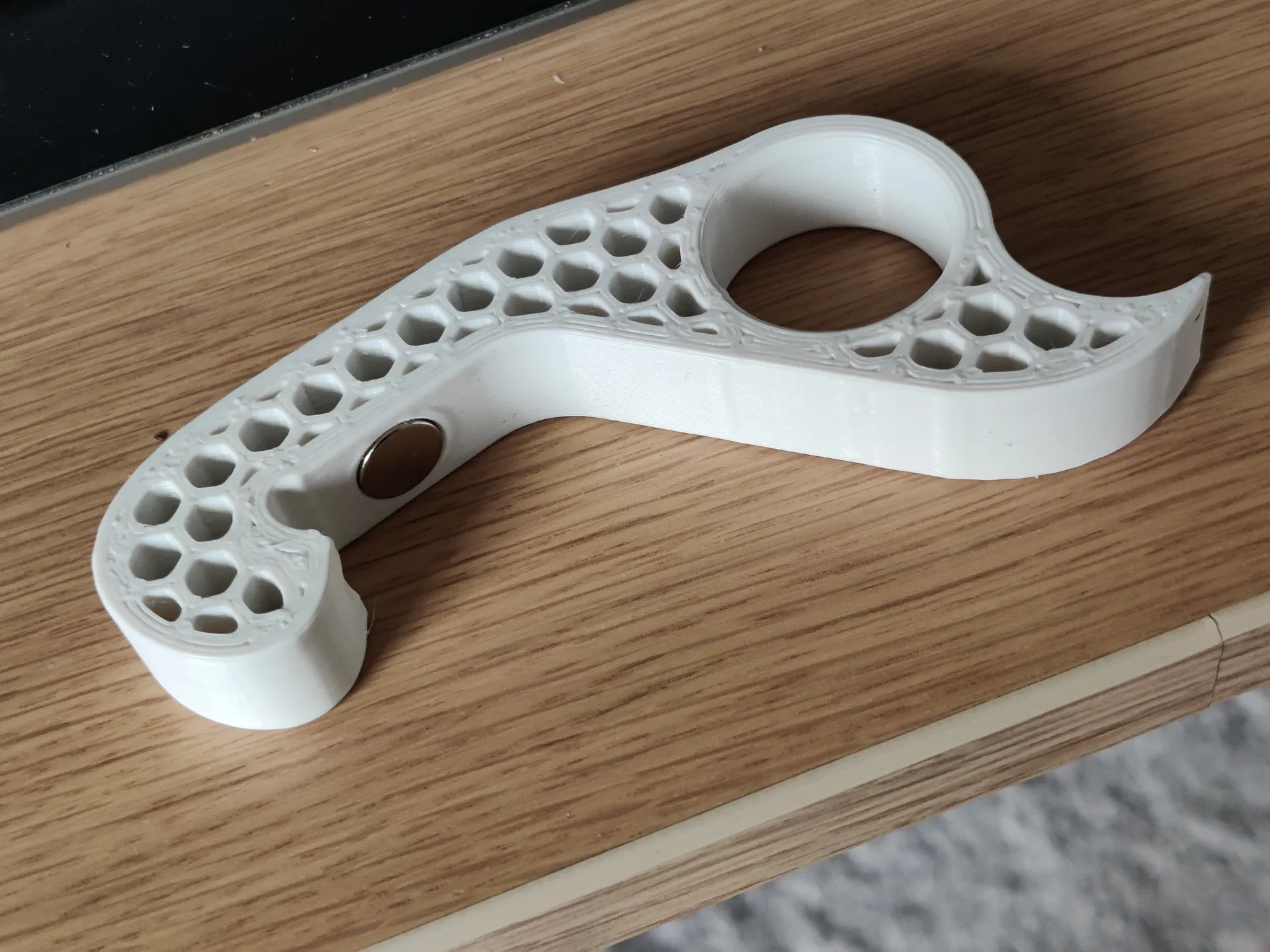

Просто вставьте подходящий магнит и, возможно, добавьте немного клея CA, если посадка слишком свободная.

Примечание о партнерских ссылках: если вы покупаете что-то по ссылкам в этом тексте, продавец может дать мне деньги, это вам ничего не будет стоить.

Исходный текст

Я оставил исходный текст ниже и модели, чтобы вы могли поиграть.

История

Оригинальный дизайн, представленный на сайтеthingiverse, был одной из первых моделей, которые я напечатал на своем MINI. И это не удалось после того, как я открыл пару бутылок. Поэтому я решил улучшить конструкцию, сделать ее более жесткой там, где это необходимо. С тех пор это работало. Я также увеличил отверстие для магнита, чтобы те, которые у меня уже были, поместились.

Новый дизайн

Затем наступает этот конкурс. И менее чем за 24 часа до финала у меня возникла идея сделать дизайн не только работающим лучше, но и круче. Моей целью было сделать его как минимум на 20% круче.

Мое решение: шестиугольники! Все любят шестиугольники, верно?

Итак, вот что я сделал: я создал CAD-модель с нуля, чтобы согласовать размеры в ключевых точках, и использовал кривые Безье, чтобы создать конструкцию, которая могла бы хорошо распределять нагрузку, чтобы она не сломалась после нескольких открытых бутылок, даже если мелкая моторика пропала после пары пива.

Я оставил шестиугольную часть Prusa Slicer, поскольку это создало именно то, к чему я стремился. Видны все внутренности ракушек, видны выпуклости, образованные вырезом для магнита и так далее.

Препараты

Итак, если вы не используете предоставленные файлы 3mf для Prusa Slicer, используйте эти настройки в выбранном вами слайсере:

0 Верхняя и нижняя оболочки
Шестиугольное/сотовое заполнение примерно 15 %
5 периметров (они несут всю нагрузку)
Нарисуйте опоры для маленького отверстия.

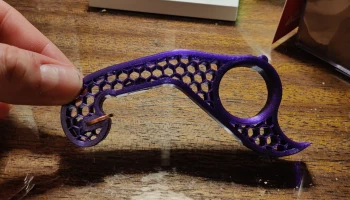

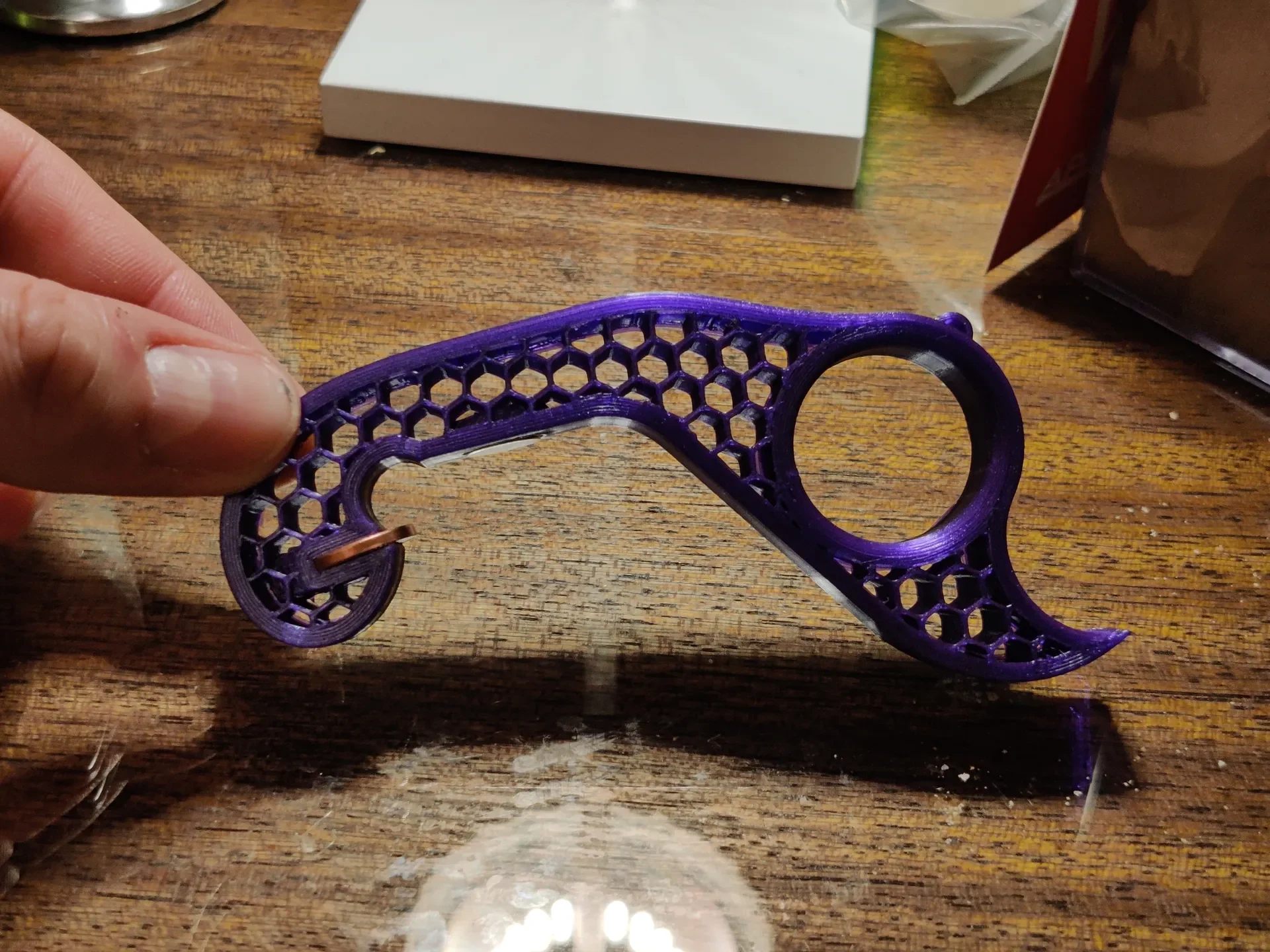

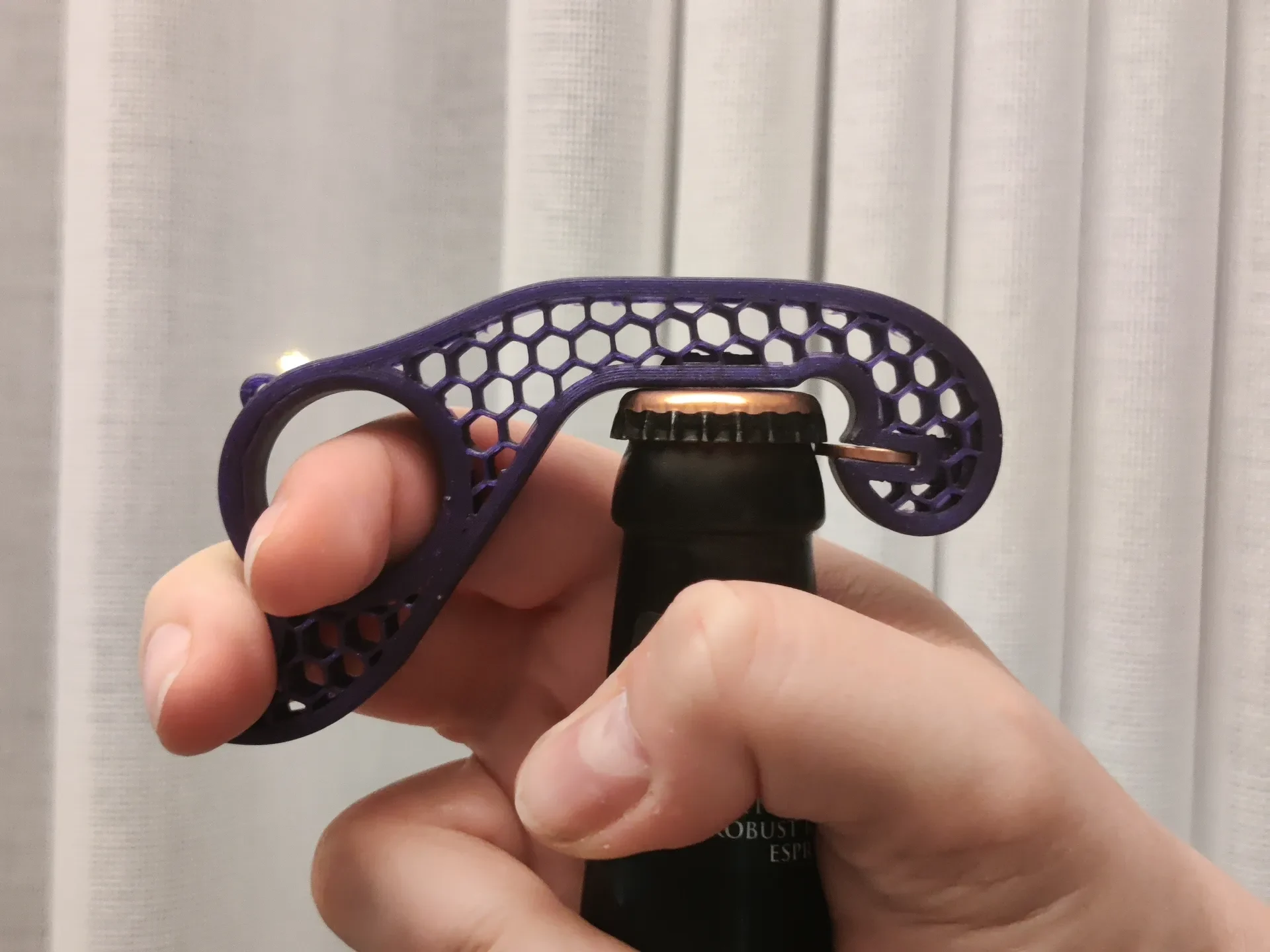

Мой дизайн предназначен для монеты в один евроцент, но я также включил версию для десятицентовой монеты США.

В файлах 3mf используется европейская версия, но вы можете заменить STL на версию Dime, чтобы получить желаемую комбинацию.

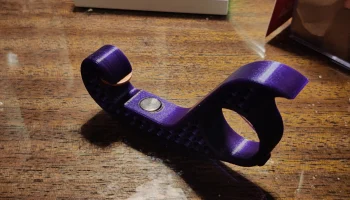

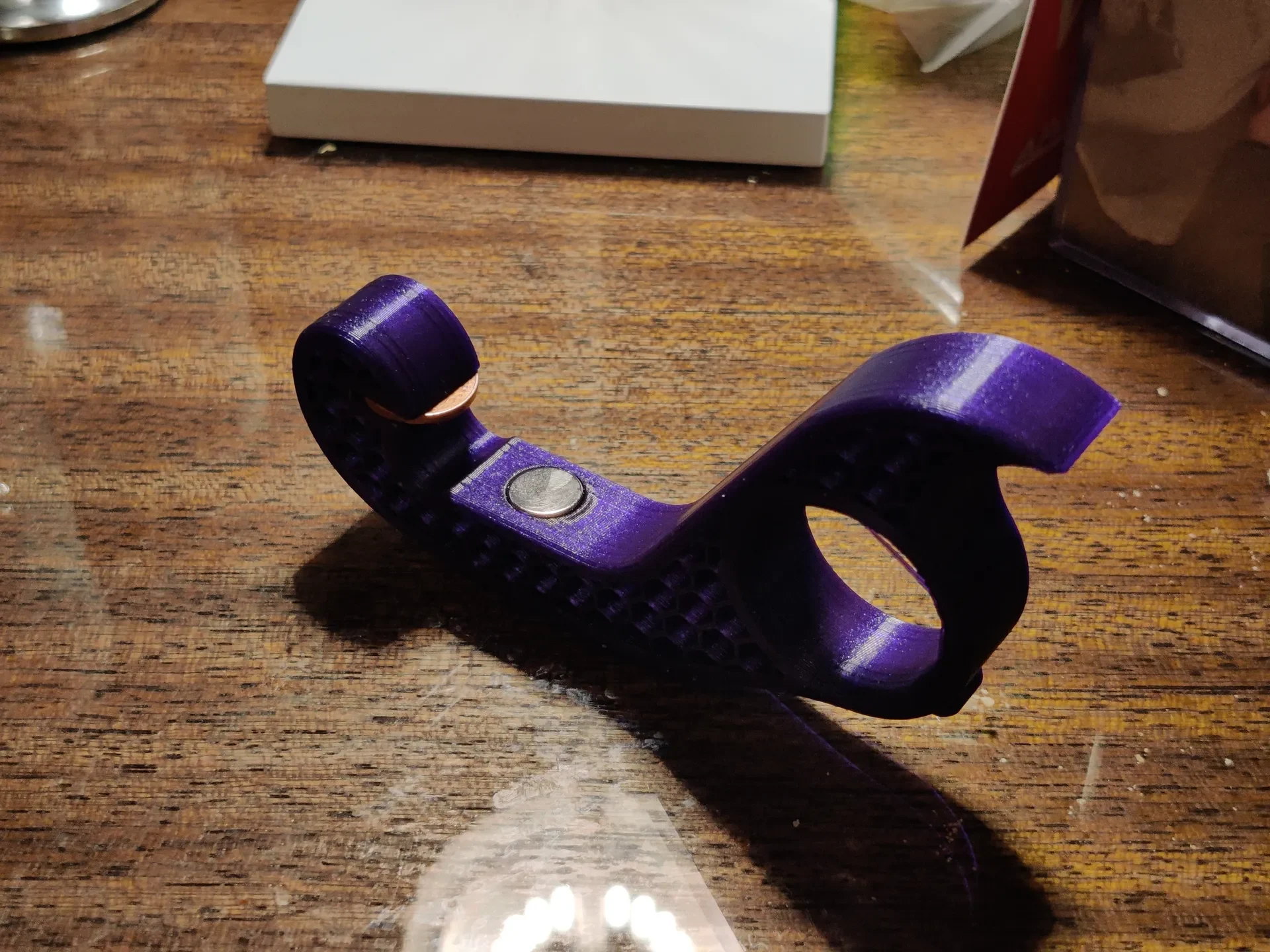

Для этого вам понадобится магнит размером 10х2 мм. Магнит гарантирует, что кепка не упадет на пол. Пожалуйста, утилизируйте его ответственно.

Если вы хотите использовать другие монеты или магниты другого размера, вы можете изменить дизайн в Onshape, используя эту ссылку: Открывалка для бутылок одной рукой в ​​Onshape. Есть вкладка переменных, где можно задать размеры монеты и магнита.

Есть 3 файла 3mf:

15% заполняющих шестиугольников
Шестигранники с заполнением 15 % и усиленным (100 % заполнением) монетоприемником
20% заполняющих шестиугольников
Печать

До сих пор я использовал только PLA, но он работает с большинством материалов.

Сборка

Склеиваем монету и магнит.
