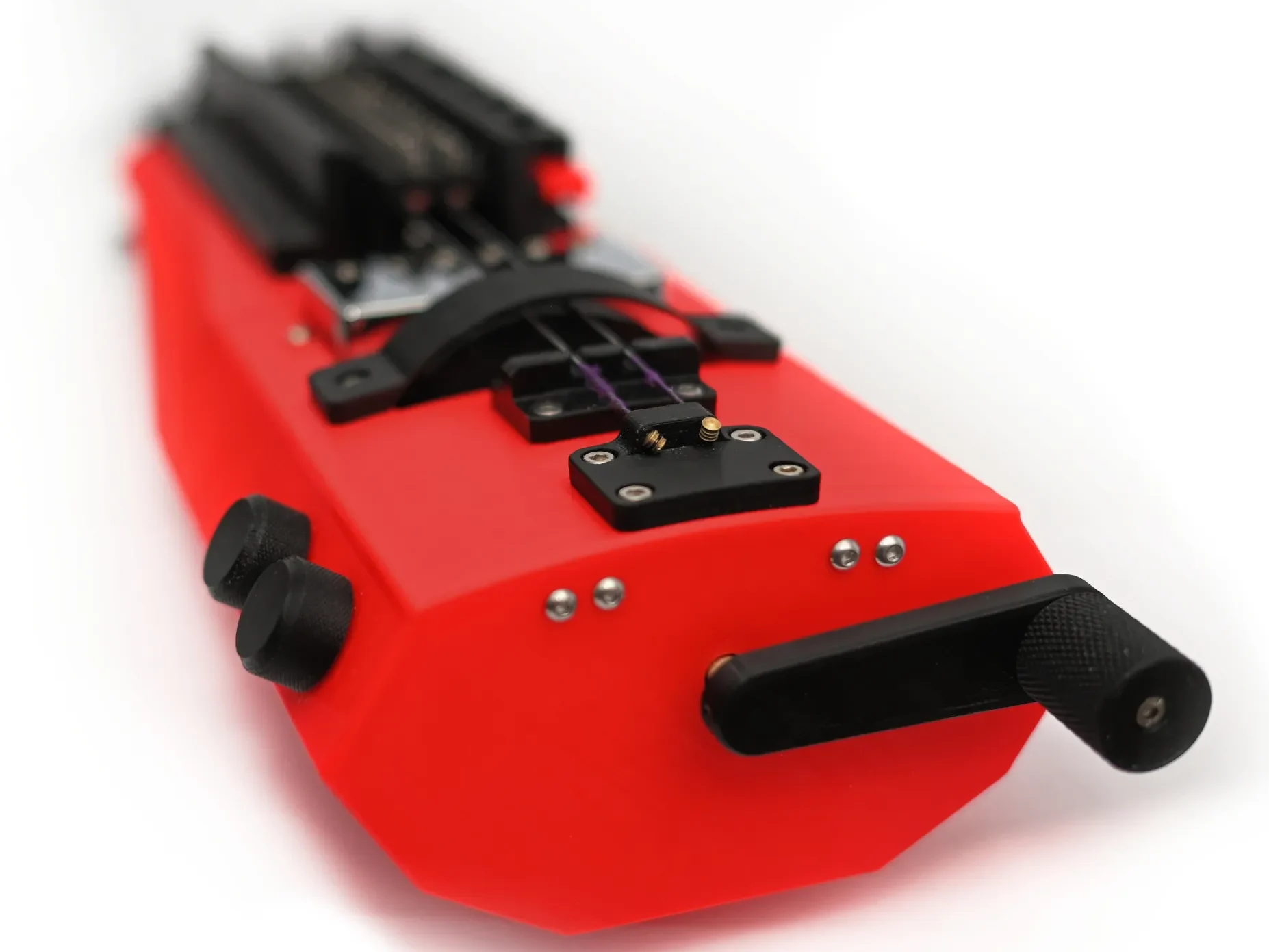

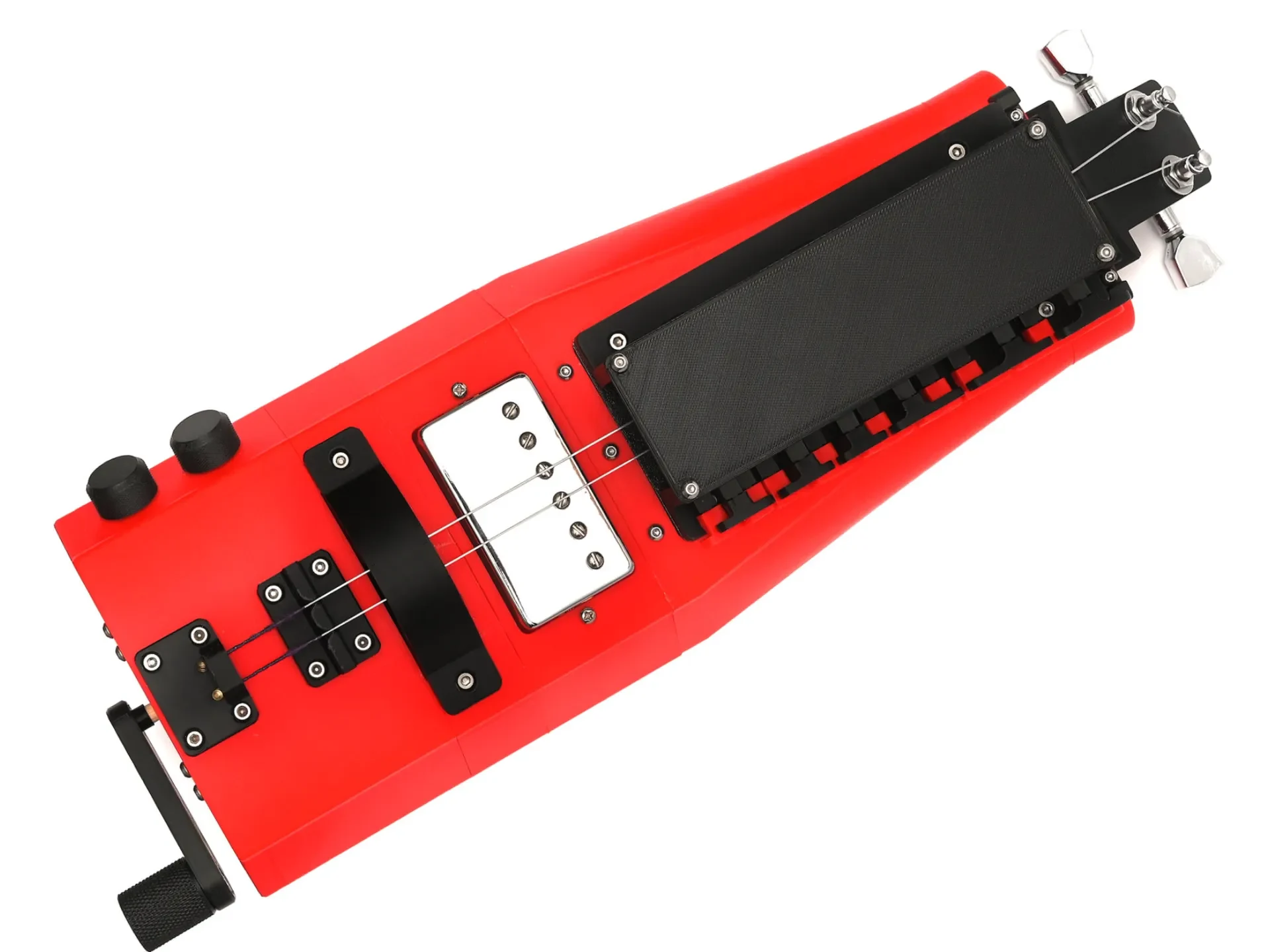

Электрическая шарманка

Звуковой образец
Советы по 3D-печати

Я напечатал большую часть деталей, используя высоту слоя 0,2 мм. Но для более крупных деталей я увеличил его до 0,25 мм. Это изменение помогло ускорить процесс печати без ущерба для прочности и общего качества.

Для большинства деталей я использовал настройки печати по умолчанию. Для колеса и хвостовой ч��сти я увеличил количество линий стенок до 5.

Поддержка

Поддержка настоятельно рекомендуется только для body_03-pickup_base.

Если ваш принтер плохо справляется с выступами, вы также можете рассмотреть возможность включения поддержки Keyboard_backplate.

Колпачки клавиш можно печатать в двух ориентациях:

на передней панели (по мере загрузки) клавиши будут иметь текстуру кровати спереди. ��едостатком является то, что могут возникнуть небольшие выступы, которые необходимо удалить перед сборкой.
на верхней стене — никаких свесов, но и красивой текстуры кровати спереди :)

Насадку и мост необходимо напечатать на боковой стороне, поэтому требуется хорошая адгезия станины.

Непечатаемые части:
Струны для скрипки. Шарманка спроектирована так, чтобы быть совместимой со струнами для скрипки ��асштаба 1/8, но использование более длинных струн также подойдет. По моему опыту, струны D (0,53 мм), настроенные на E, дают наиболее приятный звук, но я советую вам поэкспериментировать с различными настройками, чтобы найти свой предпочтительный тон.
Стержень 6мм, 12-14см. Он используется для соединения колеса с кривошипом. Рекомендуется использовать стальной стержень с резьбой. Я также попробовал деревянный 6-миллиметровый стержень, который раньше был палочкой для мороженого, и он работал неплохо, но стал шататься после того, как я снова собрал лиру с другим колесом.
2 подшипника 608z (8x22x7)
2 колка для настройки гитары — нынешняя конструкция совместима с симметричными колками (как в гитарах типа Les Paul)
Звукосниматель Hambucker и электронный комплект для подключения звукоснимателя (регулятор громкости и тона, вход jack). Вы можете найти его на Amazon. Я заплатил менее 30 евро за комплект с двумя звукоснимателями и электроникой для его подключения.
Канифоль. Я использую натуральную канифоль для скрипки, которую можно использовать с синтетическими волосами для смычка.
Вата — ее нужно немного, чтобы нанести на струны в месте соприкосновения с колесом.
Винты:
36 х М3х10 — с головкой блока цилиндров
28 — для шпонок — в качестве касательных используются головки цилиндров
4 — хвостовая часть
4 — мост
2 х М3х5
— колпак колеса
4 дистанционных винта M3x4
13 х М3х30
5 — body_05-верх
3 — body_04a-internal_frame
6 — body_02-wheel_base
4 х М3х25
4 — body_06-головка
11 х М3х16
5 — корпусной звукосниматель — можно длиннее (максимум 30 мм)
3 — колесо
3 — оболочка корпуса

Сборка
Тело
Хвостовик и бридж можно установить на любом этапе, даже непосредственно перед надеванием струн.
Поместите подшипники в body_01 и body_02-wheel_base:
Если звукосниматель хамбакера уже припаян вместе с электронными компонентами, вам нужно будет пропустить регуляторы громкости и тона вместе с входным разъемом через отверстие в body_02-wheel_base, как показано на рисунке:
Установите электронные компоненты:

Установите фиксатор стержня примерно в 15 мм от конца стержня. Затем расположите колесо на расстоянии примерно 55 мм от замка. Закрепите фиксатор штока на месте, закрутив дистанционные винты, обеспечив устойчивое крепление. Однако на этом этапе воздержитесь от блокировки колеса, так как оно будет отрегулировано позже в процессе сборки.
Чтобы установить шток, осторожно вставьте фиксатор штока в подшипник body_01. Во избежание помех убедитесь, что кабели не касаются стержня. Вы можете использовать ленту, чтобы закрепить кабели на месте, не допуская их соприкосновения со стержнем. Затем прикрутите body_02-wheel_base к body_01. Наконец, поместите колесо в середину отверстия и надежно зафиксируйте его на месте.

Установите body_03-pickup_base на body_02-wheel_base и зафиксируйте стержень с помощью второго Rod_lock.
Установите гитарный звукосниматель (это может быть немного сложно, так как фиксатор стержня может мешать, но пружины могут сжаться :))

Смонтируйте body_04 и body_05_top:
установите body_06-головку.
установите рукоятку.

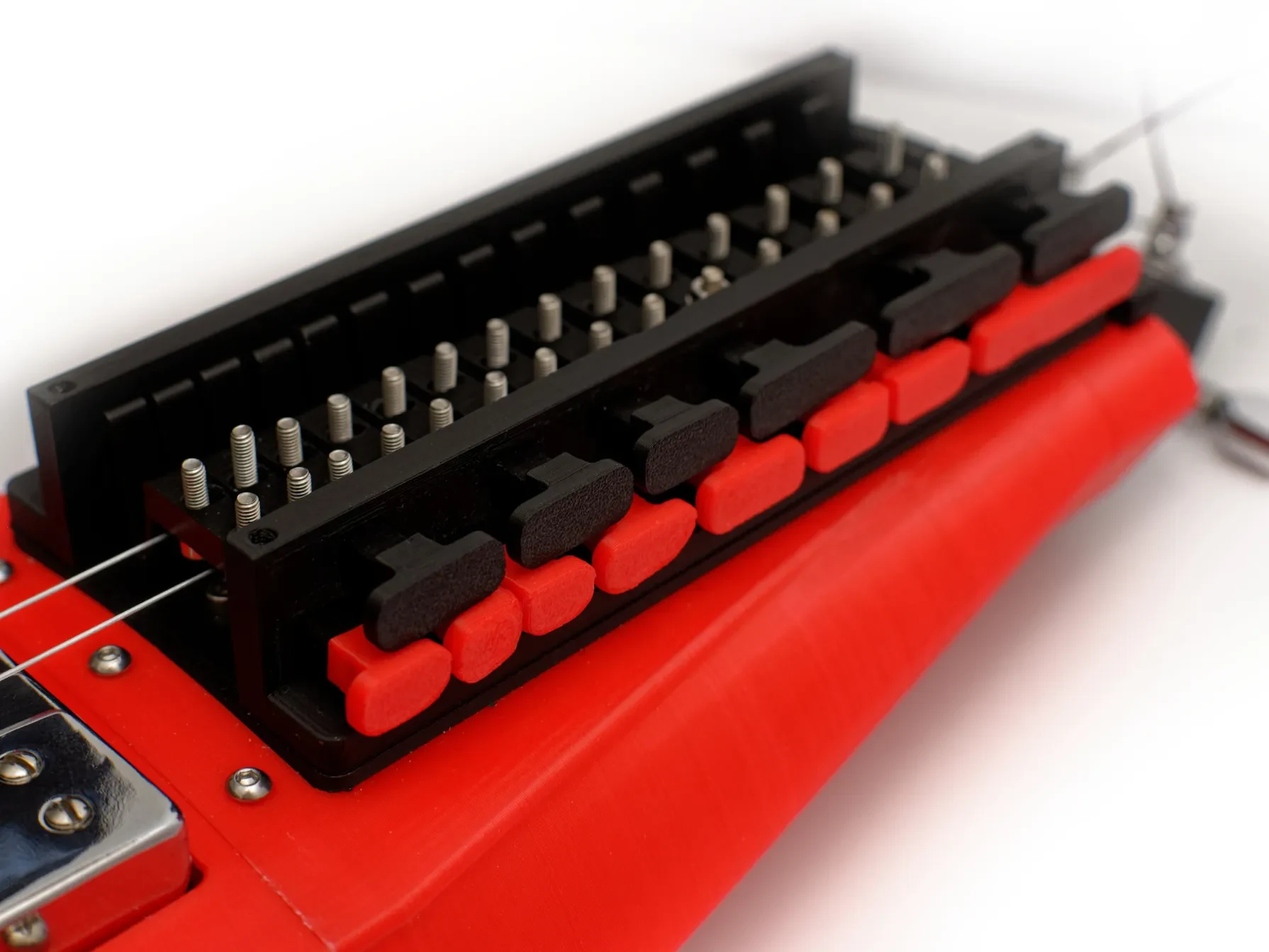

Клавиатура
Чтобы установить клавиатуру_base, используйте минимум 2 винта в центральном ряду.
Смонтируйте клавиатуру_frontpla
