[V2] Держатель для велосипедной бутылки и чехол AirTag 2 в 1

[Обновление от 15.08.22]

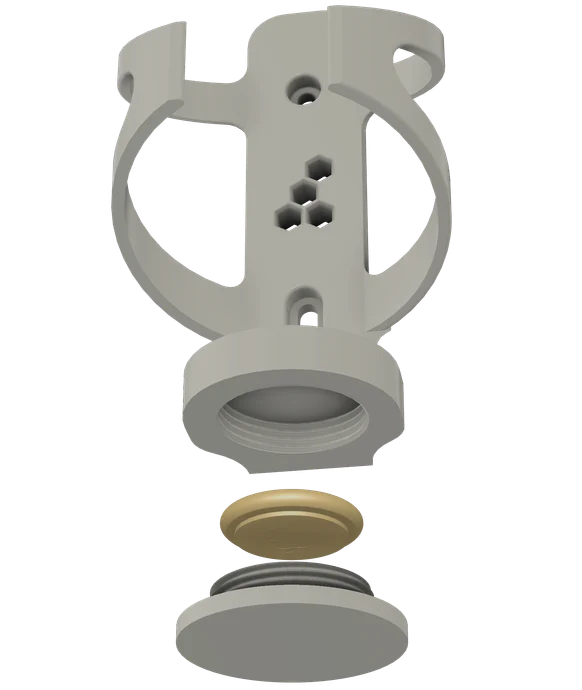

Я загрузил файл V2, который теоретически должен быть прочнее из-за больших скруглений и стенок толщиной на 1 мм. Конструкция также ниже на самой раме велосипеда (на 15 мм ниже). Я также сохраню файл V1 доступным. В ходе тестирования я узнал, что бутылки диаметром до 85 мм (больше не проверял) поместятся в держатель, но на раме они не помещаются, потому что высота на них слишком велика, и чтобы вставить их туда, потребуется много вращений, что может привести к поломке держателя. Если возможно, придерживайтесь диапазона 74-80 мм. В следующей версии я постараюсь сделать ее параметрической, чтобы вы могли сделать держатель, который подойдет вам лучше всего.

[В1]

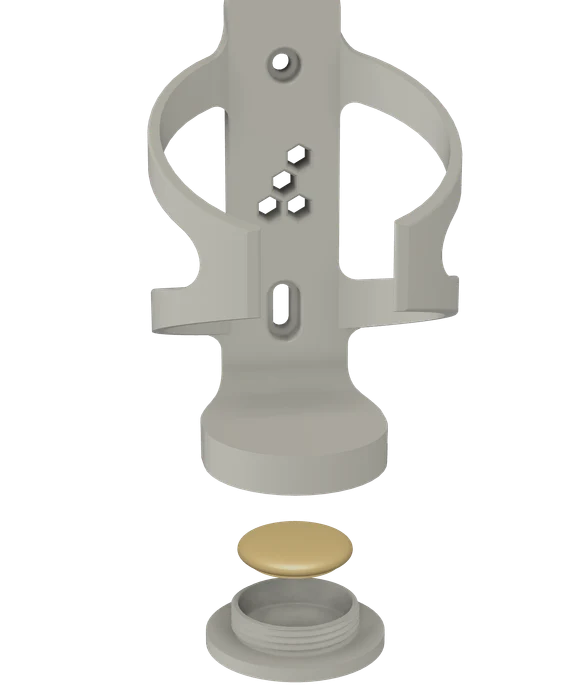

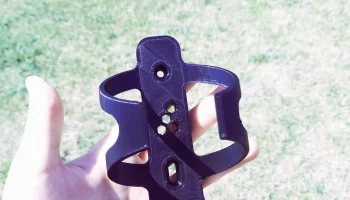

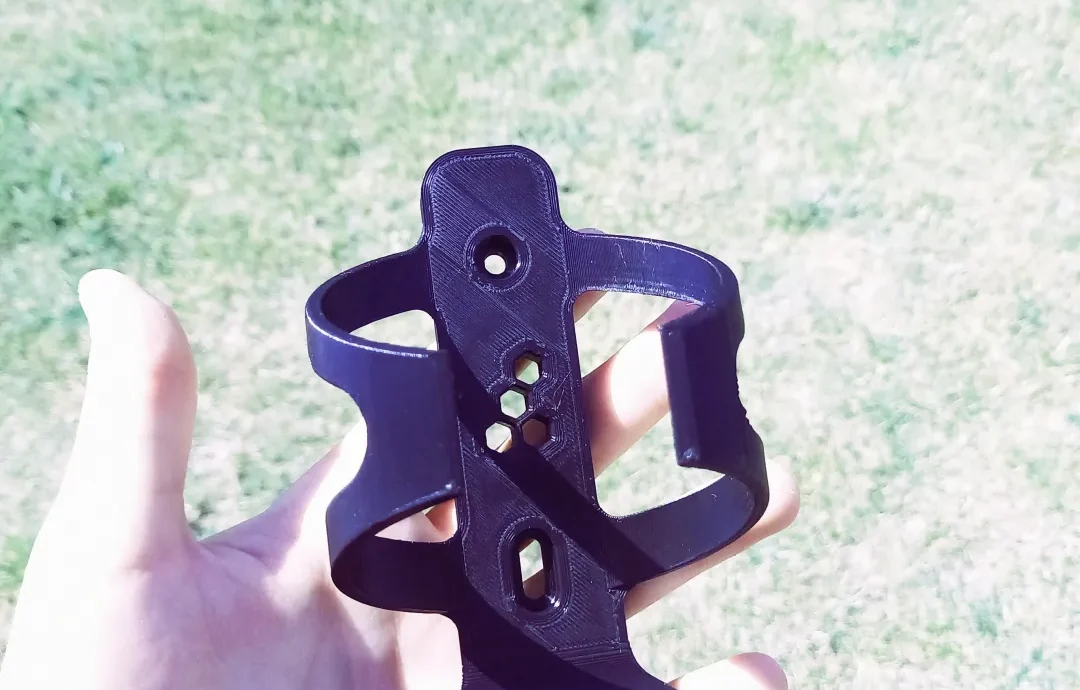

Это моя собственная конструкция велосипедного держателя для бутылок, в нижнем отделении которого также можно разместить AirTag, если его прикрутить. Конструкция требует некоторой поддержки и очистки нижней резьбы винтов, но это должно занять менее нескольких минут.

Я придумал этот дизайн сразу после того, как мой отец сделал держатель для бутылок для моего велосипеда, но я подумал, что его нужно немного подкорректировать, чтобы я мог вместить больше бутылок, чем одну фиксированную бутылку.

Я использовал специальные поддержки в потоках, и это работало очень хорошо, но, поскольку я не использую принтер с Marlin, я бы не стал загружать файл .gcode. Файлы уже правильно ориентированы, осталось только нарезать и загрузить на принтер.

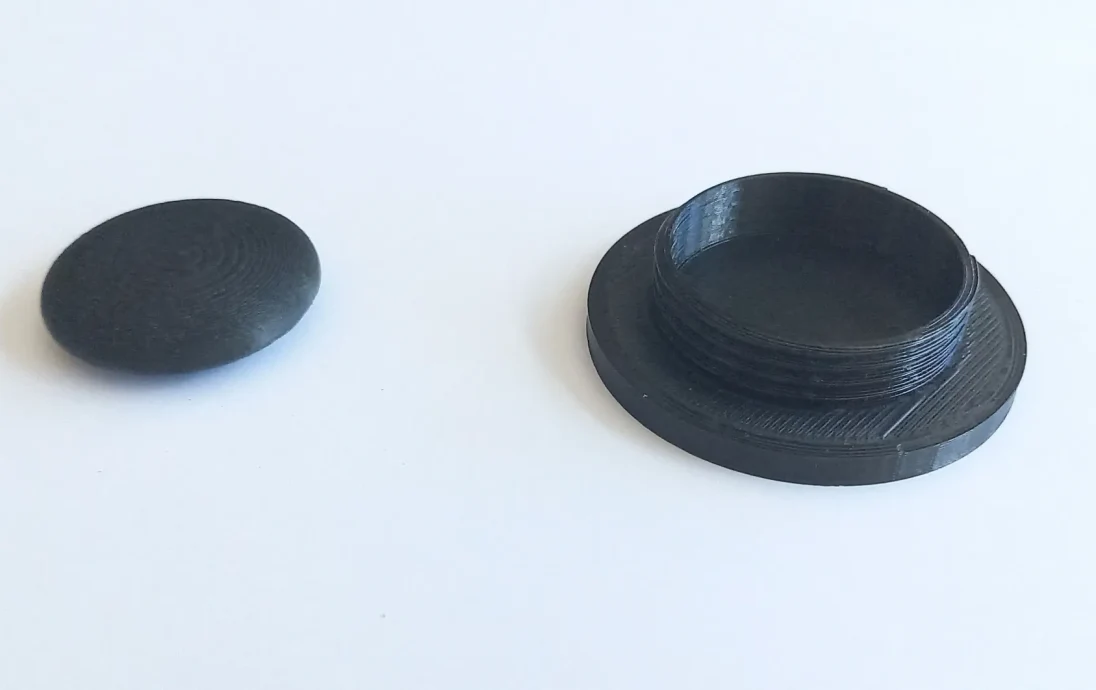

Свесы не нуждаются в какой-либо поддержке, хотя им требуется немалое охлаждение. Я сам забыл поднять охлаждение на первые несколько миллиметров и это заметно, но после того, как я поднял, все артефакты пропали. На печать моделей ушло около 3 часов, и конечный результат потрясающий. Винт нижнего корпуса, возможно, потребуется немного повернуть, чтобы он работал плавно. Мне потребовалось около 2 минут игры, и с тех пор все работает гладко.

Винты, использованные в этой конструкции, поставлялись с другим держателем бутылки, но они имеют размер M5x16, для винтов сделаны небольшие гнезда для головок винтов, и они сидят заподлицо со стеной конструкции.

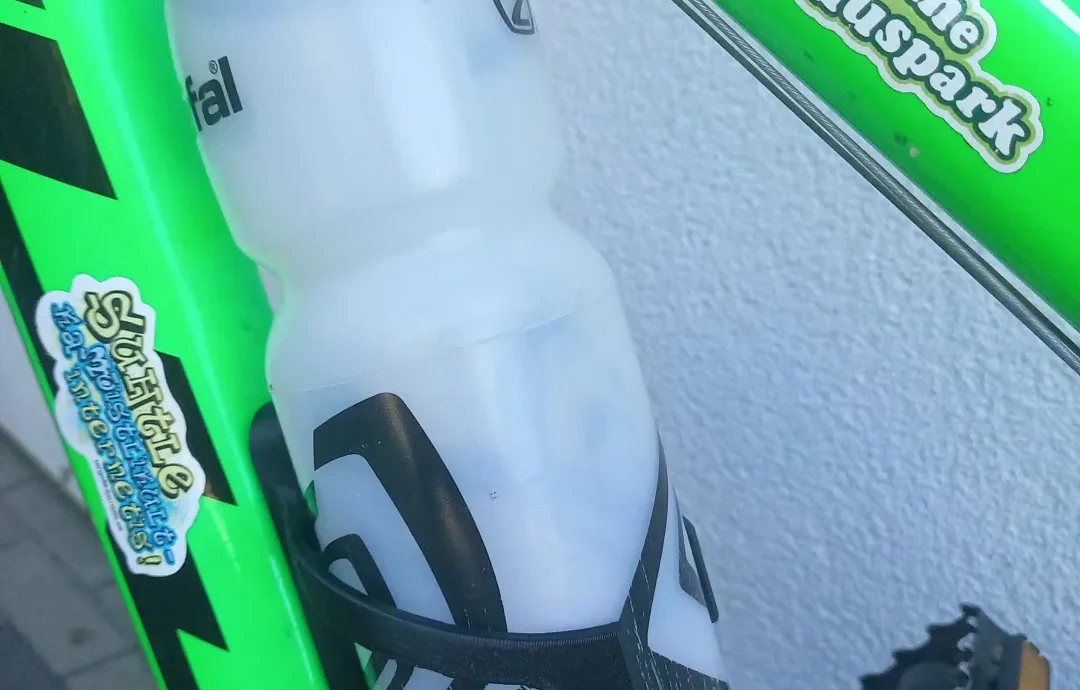

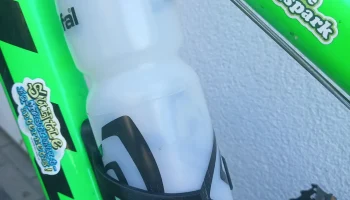

Конструкция п��ддерживает бутылки диаметром 74-80 мм, вы можете использовать бутылку меньшего размера, но она, скорее всего, будет раскачиваться в держателе, а бутылки большего размера я еще не проверял. Это небольшой, но прочный держатель для бутылок. Скоро я обновлю модель, чтобы сделать ее более регулируемой на раме, поскольку сейчас она сидит на моем велосипеде очень высоко.

Рекомендуемые настройки печати:

Материал: ПЭТГ

Высота слоя: 0,2 мм

Стены: 3+ (1,2 мм+)

4 верхних/нижних слоя

Заполнение: > 25%

Охлаждение: Сильное (особенно выступы), вентилятор охлаждения работал на 70%+ (до 85%).
