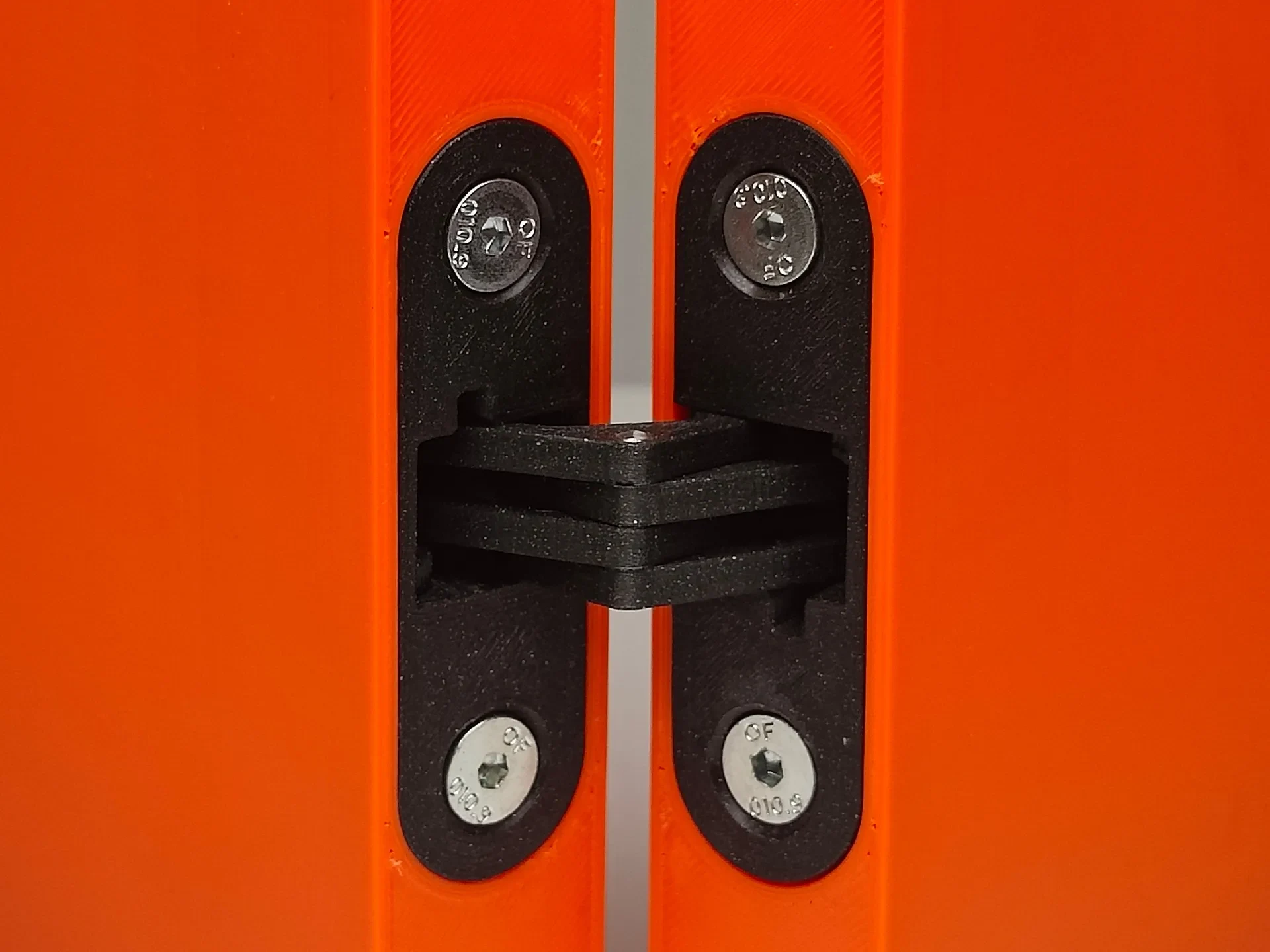

Скрытая петля 180° Stealth

Придайте своим напечатанным на 3D-принтере шкафам, ящикам или мебели профессиональный и аккуратный вид с помощью этой скрытой петли Stealth, открывающейся на 180°.

Этот шарнир разработан специально для 3D-печати с упором на механическую прочность и простоту изготовления. В закрытом состоянии петля полностью скрыта внутри материала, а в открытом позволяет совершать полный поворот на 180 градусов без каких-либо выступающих частей.

Ключевые особенности

Настоящее открытие на 180°: идеально подходит для складных дверей или крышек.

Полностью скрыт: скрыт от глаз, когда дверь/крышка закрыта.

Отсутствие поддержки: оптимизированная геометрия для удобной печати без каких-либо неупорядоченных опорных конструкций.

Необходимое оборудование

Чтобы собрать эту петлю, вам понадобятся стальные штифты (или стержни) диаметром 3 мм, обрезанные до следующей длины:

1x 14,4 мм — установка дюбеля или цилиндрических штифтов (штифт 14,4 мм недоступен, поэтому вам придется слегка отшлифовать штифт 15 мм)

2x 18,0 мм — фиксирующие дюбеля или цилиндрические штифты

2x 40,0-58,0 мм — установочные дюбеля или цилиндрические штифты

Настройки печати

Материал: PETG, ASA или PCCF, рекомендованные для обеспечения механической прочности.

Заполнение: 20 % или более (для этой части петли на стене более важны, чем заполнение).

Настенные петли: 3-4 для максимальной структурной целостности вокруг отверстий для штифтов.

Поддержка: Не требуется!

Размеры

Базовый размер петли рассчитан на штифты диаметром 3 мм, но его можно уменьшить на 33,3% для использования штифтов диаметром 2 мм или на 66,7% для штифтов диаметром 1 мм. Имейте в виду, что уменьшение размера также уменьшит общую жесткость шарнира.

Руководство по сборке

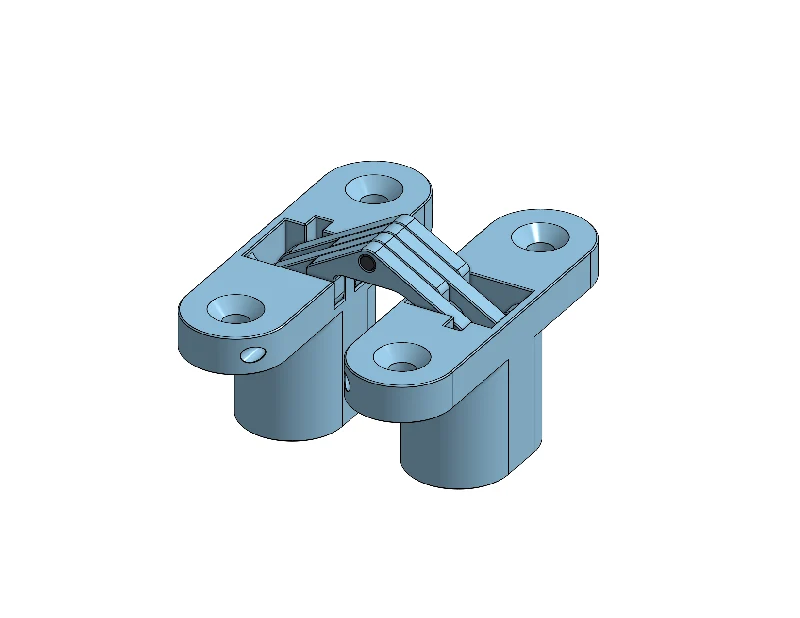

Синие детали напечатаны на 3D-принтере.

Черные детали представляют собой стальные штифты диаметром 3 мм, необходимо рассверлить отверстия для стальных штифтов до точного диаметра 3 мм.

Убедитесь, что у вас правильная длина штифтов для каждого шага.

ШАГ 1/5

Соедините все четыре шарнира вместе в соответствии с ориентацией, показанной на изображении.

ШАГ 2/5

Возьмите штифт диаметром 3 мм (длиной 14,4 мм) и вставьте его в верхнее отверстие рычагов петли.

ШАГ 3/5

Возьмите два штифта диаметром 3 мм (длиной 18 мм) и вставьте его в нижние отверстия рычагов петли с обеих сторон.

ШАГ 4/5

Подготовьте обе части шарнира_body зеркально друг против друга.

И вставьте собранные шарниры_шарниров в шарнир_тела.

ШАГ 5/5

Возьмите два штифта диаметром 3 мм (длиной 40-58 мм) и вставьте его в отверстия в корпусе петли, чтобы закрепить рычаги петли.

Теперь петля собрана и должна свободно перемещаться из открытого положения в закрытое.
