Корпус геркона D1 mini v3.0 для газового счетчика BK-G4
Это сочетание следующих двух моделей, позволяющее установить D1 mini v3.0 вместе с герконовым датчиком на газовый счетчик BK-G4:
https://www.printables.com/model/111029-d1-mini-v3-snapcase-low-profile
https://www.thingiverse.com/thing:5574503
Версии

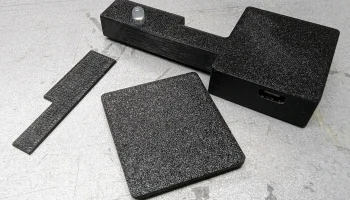

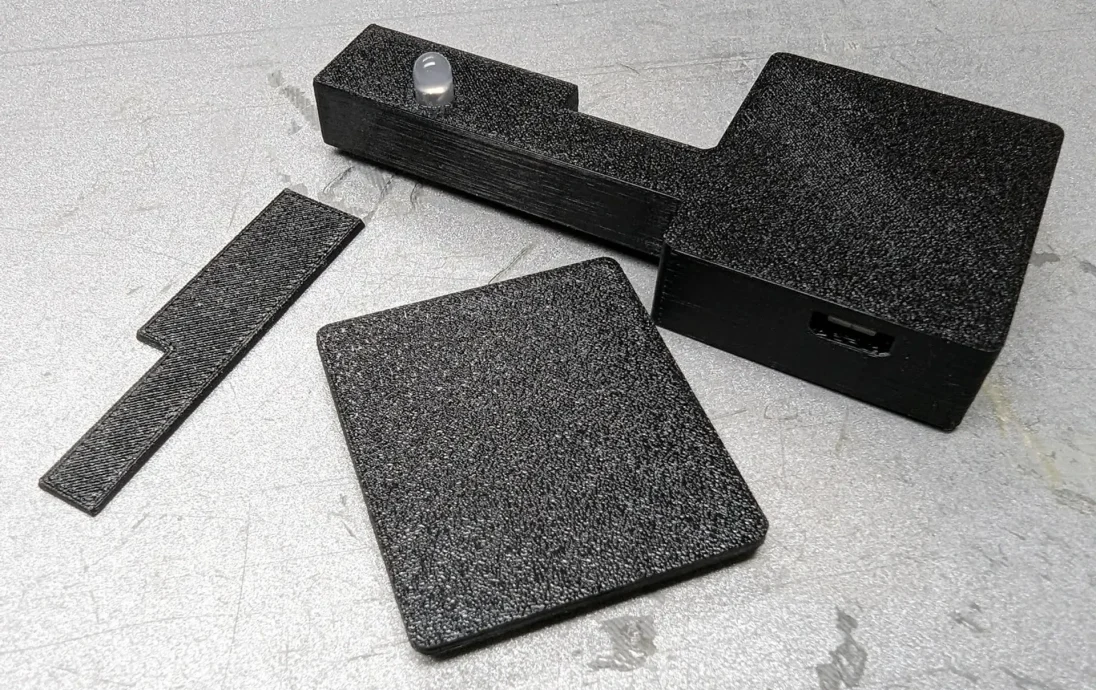

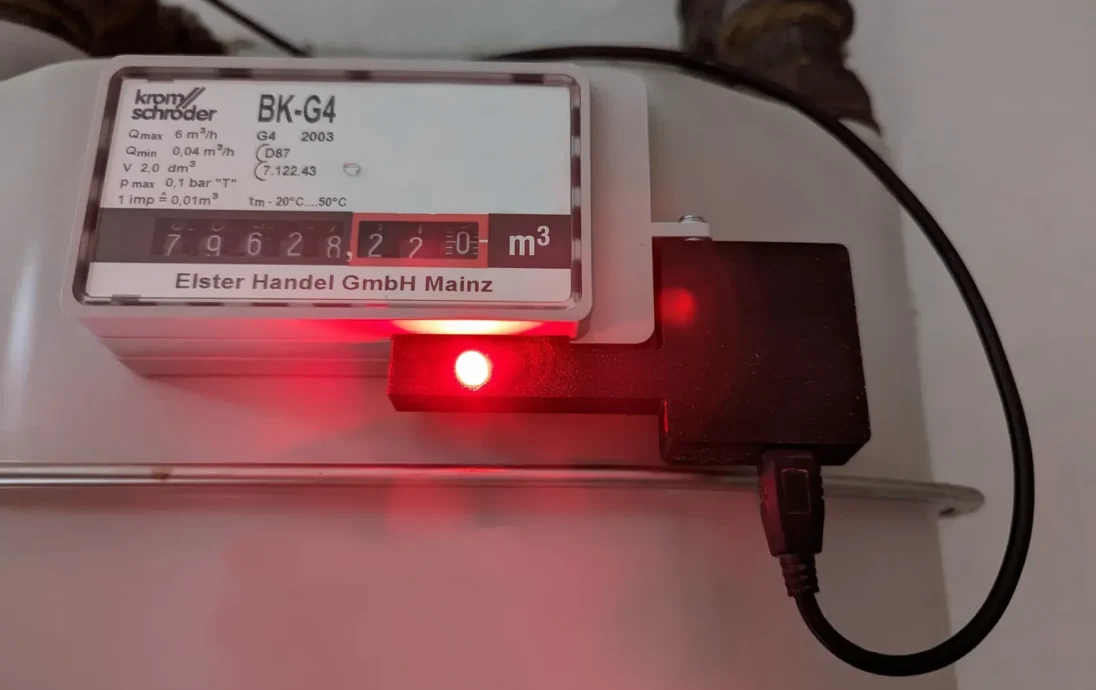

Корпус доступен в дополнительной версии, позволяющей установить в него светодиод диаметром 5 мм. Я использую светодиод RGB для визуализации импульса датчика (1 закрытый импульс / 0,01 м³) при каждом его срабатывании.
Настройки печати
Никакие опоры не нужны.

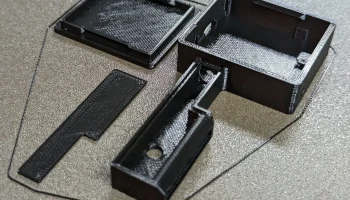

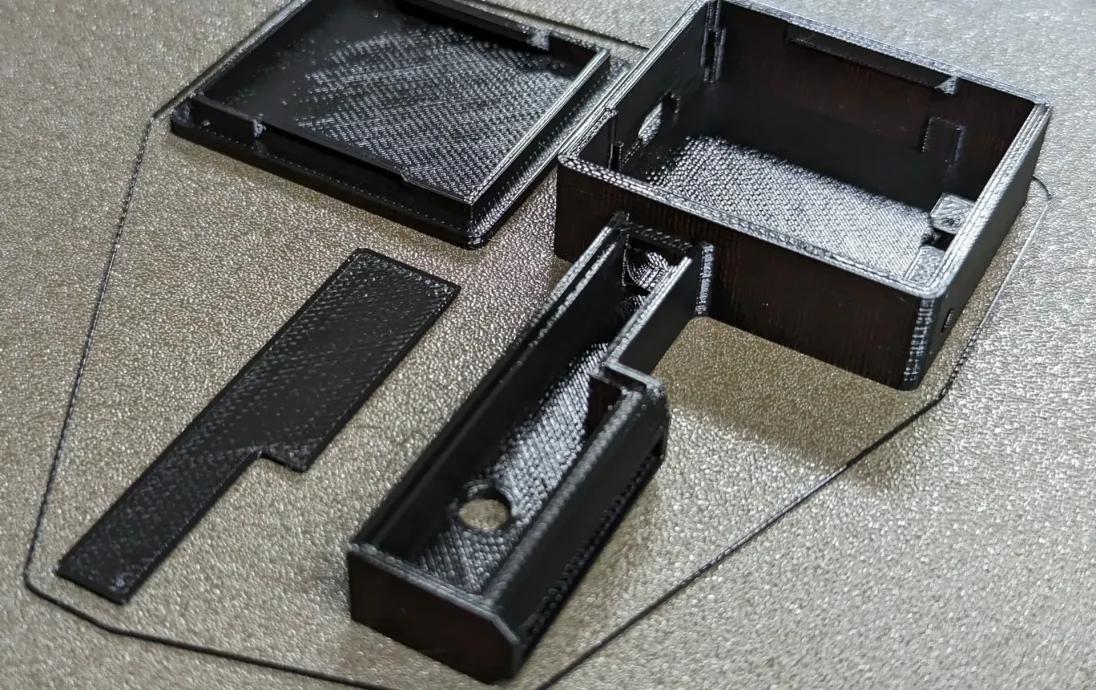

Проверьте изображения на случай, если у вас возникнут вопросы по поводу ориентации печатной формы деталей.
Если у вашего принтера хорошая адгезия рабочей пластины, вам не понадобится козырек, чтобы предотвратить деформацию деталей.
Сборка
Добавьте гайку M3 в отверстие части корпуса D1 mini v3.0 (см. рисунки).

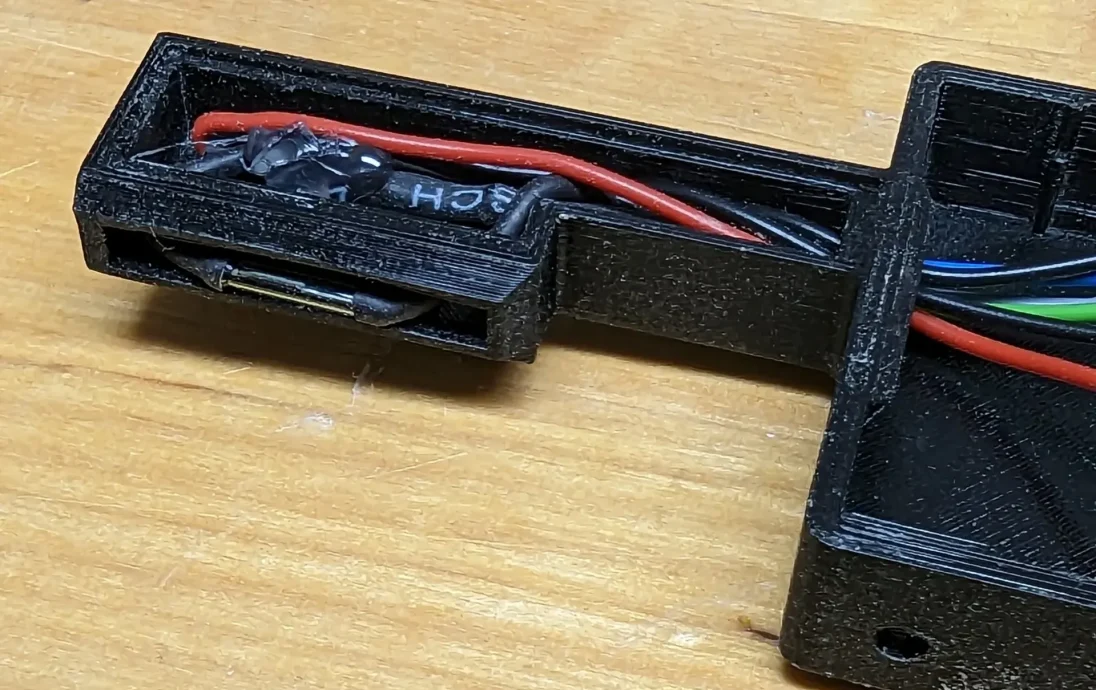

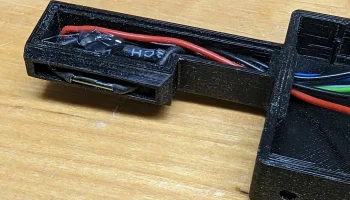

Поместите геркон в отверстие и проложите кабели через отверстие, соединяющее обе части корпуса. Убедитесь, что датчик расположен посередине отверстия, чтобы он без проблем сработал от газового счетчика. Закрепите его на месте горячим клеем.

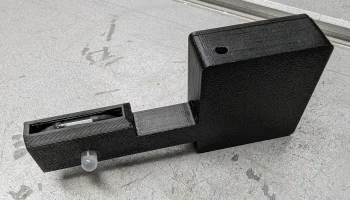

Прикрепите дополнительный светодиод с помощью горячего клея в отверстие диаметром 5 мм и проложите его кабели через корпус.

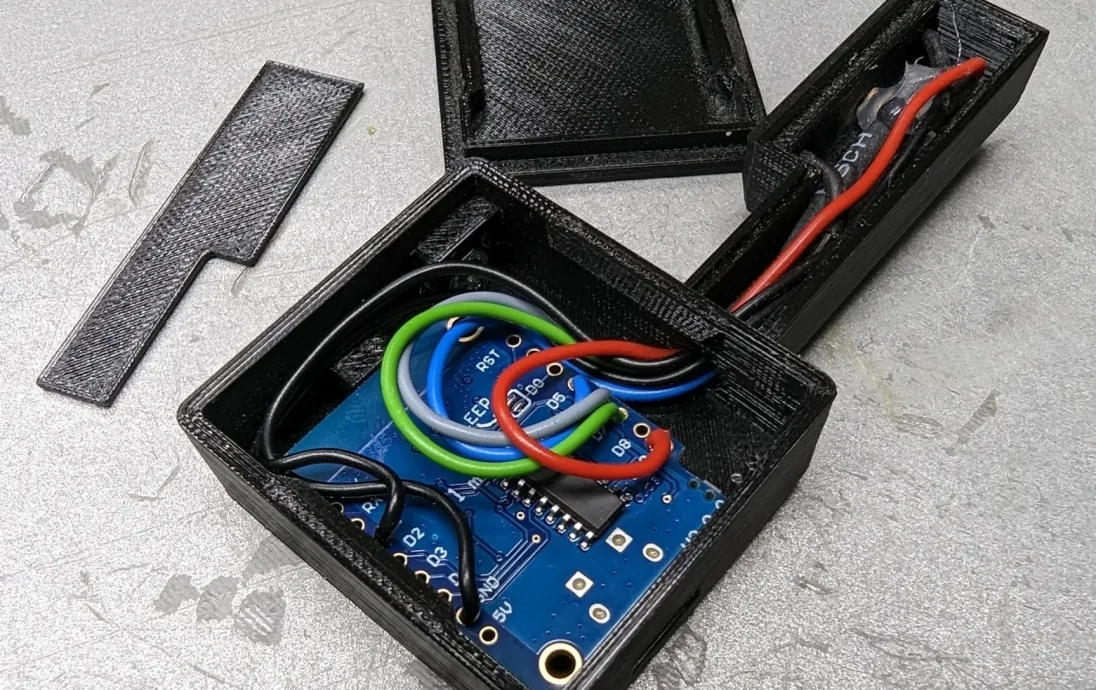

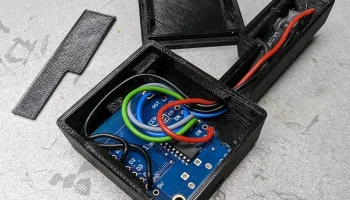

Припаяйте провода к портам D1 mini v3.0. Я использую контакт D1, он же GPIO5, для геркона, а контакты D5, D6 и D7, также известные как GPIO14, GPIO12 и GPIO13, для светодиода RGB. Другой контакт геркона подключен к GND, чтобы можно было использовать внутренний подтягивающий резистор контакта GPIO5. Последний недостающий провод — это 3v3 к светодиоду, чтобы его можно было переключить на GND через уже подключенные контакты.

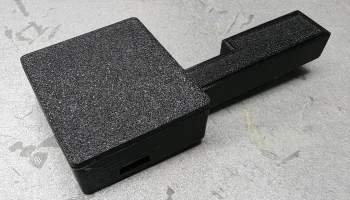

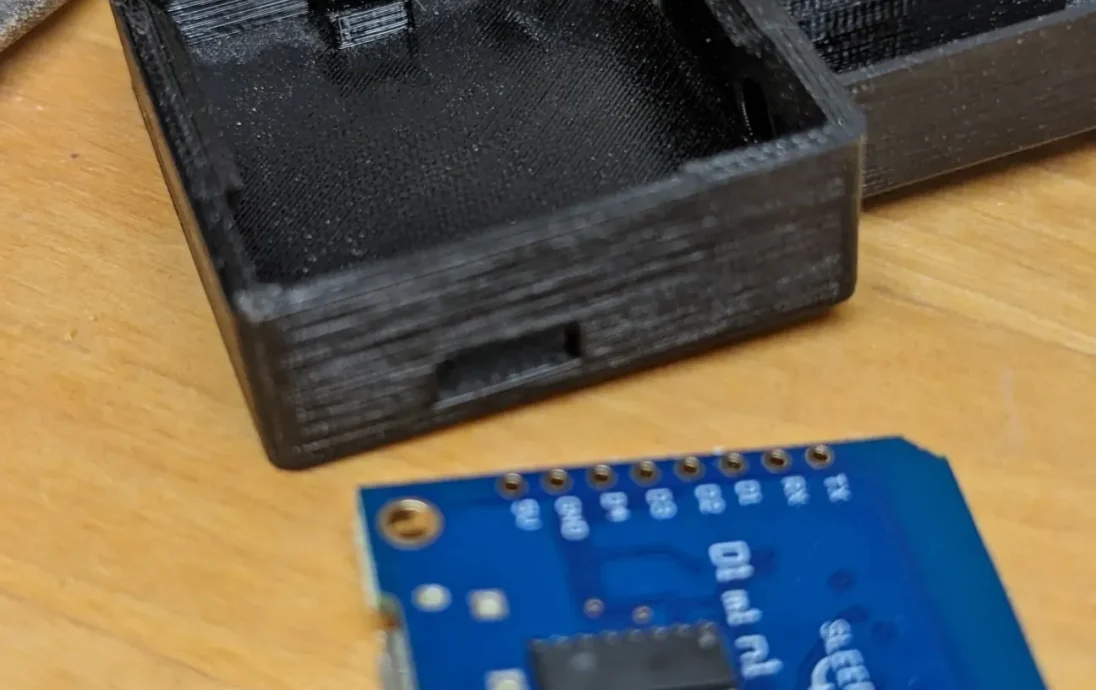

Зафиксируйте D1 mini v3.0 на месте, сначала вставив сторону USB-порта в корпус, а затем нажав на плату с другой стороны до щелчка.

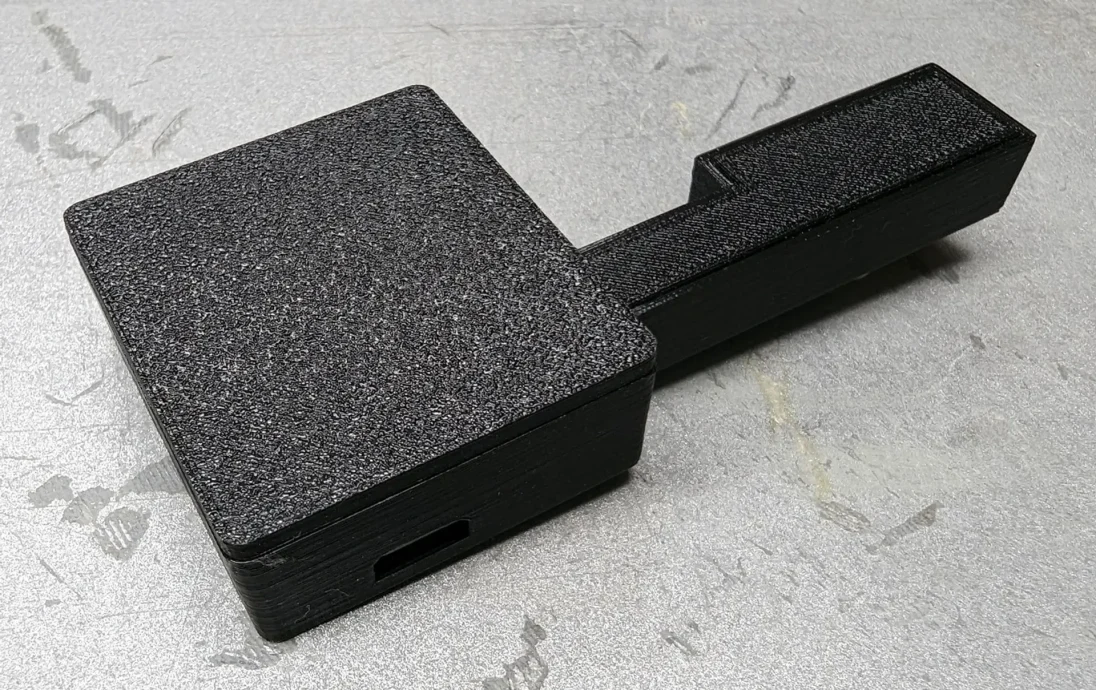

Закройте корпус двумя прилагающимися крышками — крышку герконового датчика/светодиода, возможно, придется закрепить клеем, в зависимости от допусков вашего принтера.

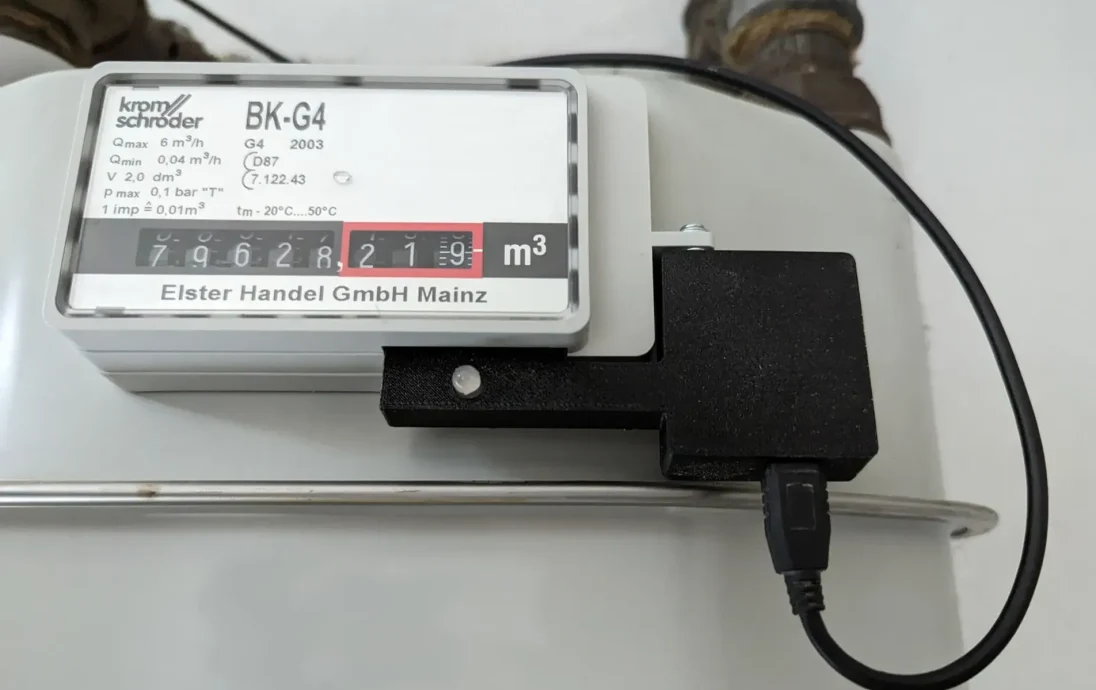

Прикрепите корпус к газовому счетчику с помощью винта M3 — возможно, вам придется добавить несколько шайб в зависимости от типа винта, который вы используете.
