Модульные ящики-органайзеры

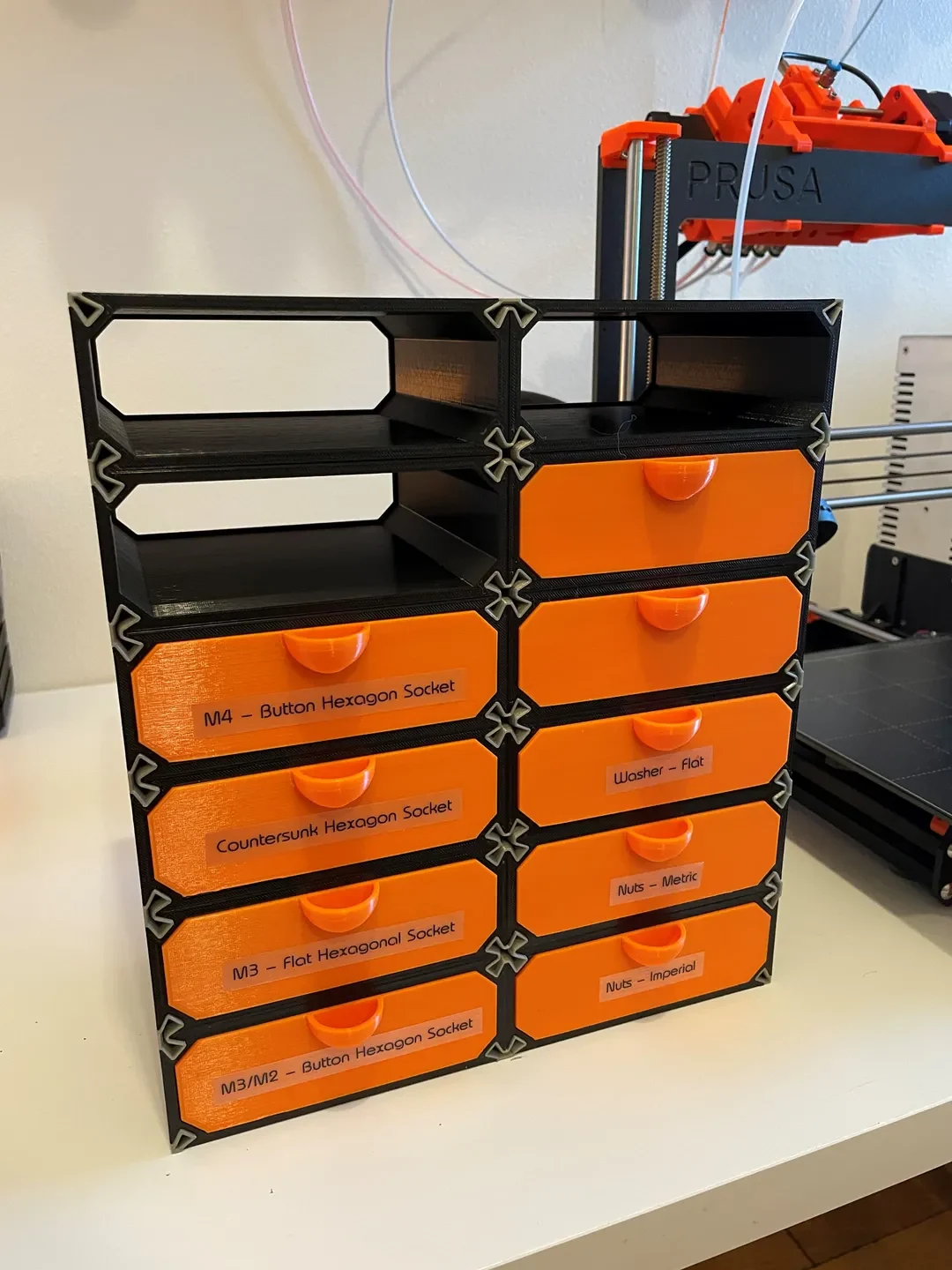

Просмотрев несколько проектов модульных ящиков или небольших отделений и даже начав печатать проект с высоким рейтингом, я понял, что они не идеальны для моего основного варианта использования, который заключался в хранении различных типов небольших винтов, гаек и других компонентов, которые я использую в своих 3D-печатях.

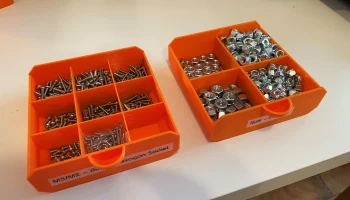

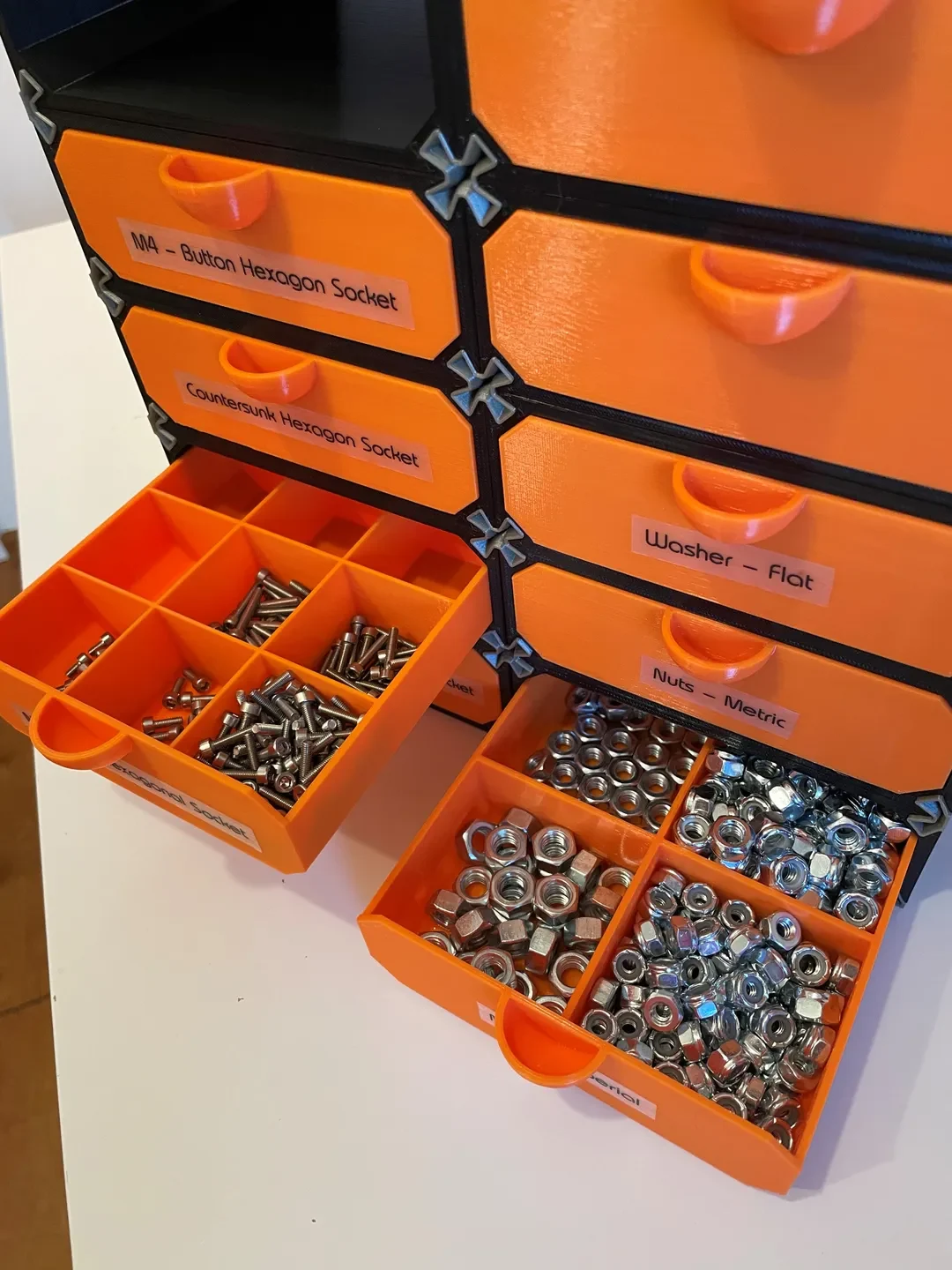

Я создал этот ящик с неглубокими ящиками и несколькими вариантами размеров ячеек, чтобы он мог адаптироваться к типу предметов, которые вы хотите хранить в каждом из них.

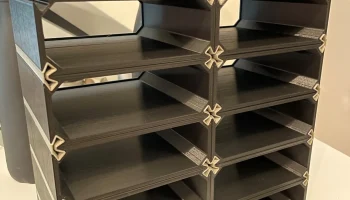

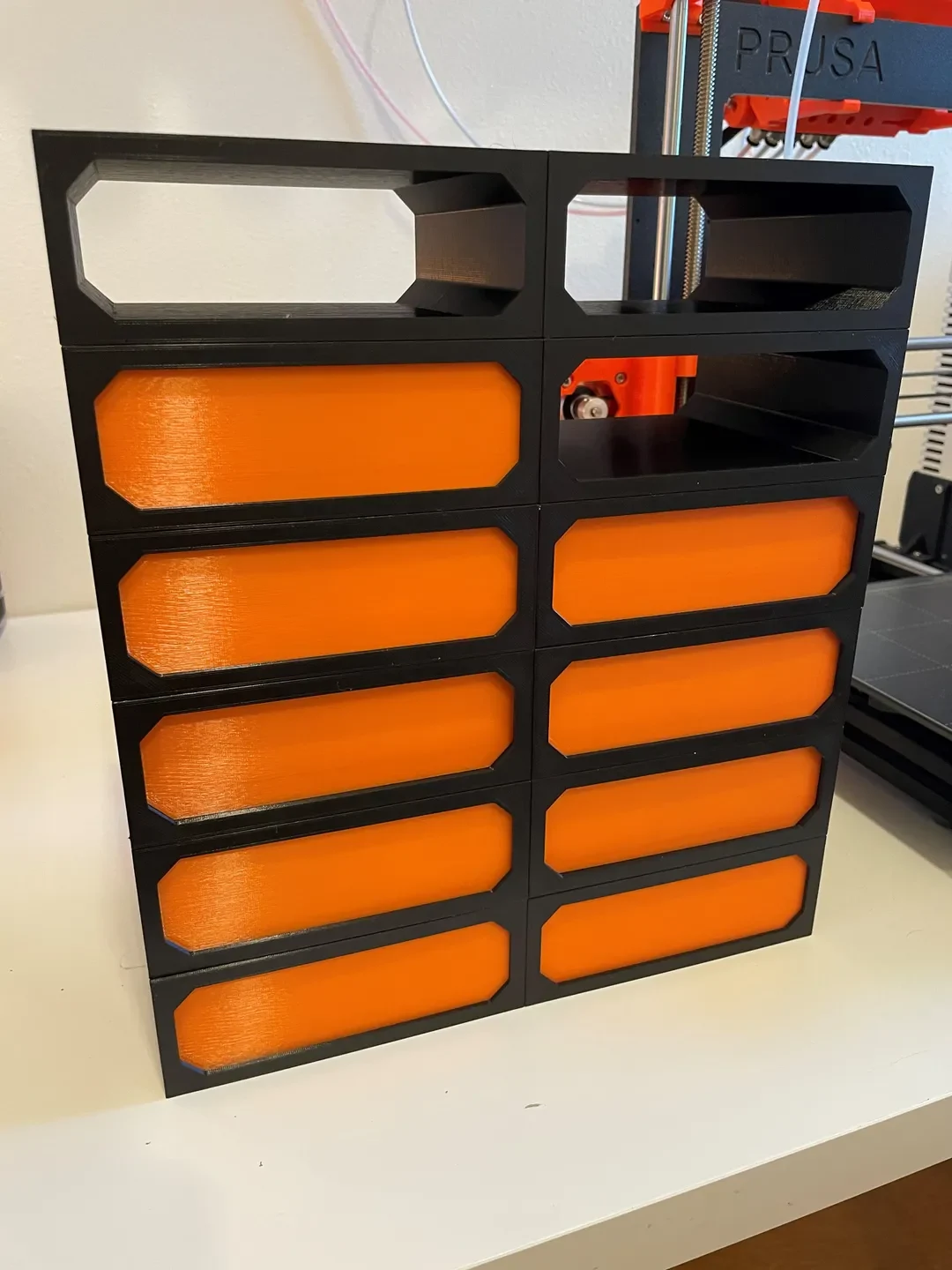

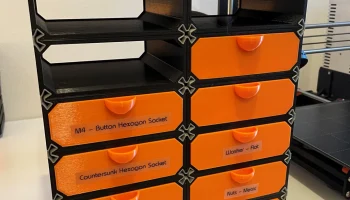

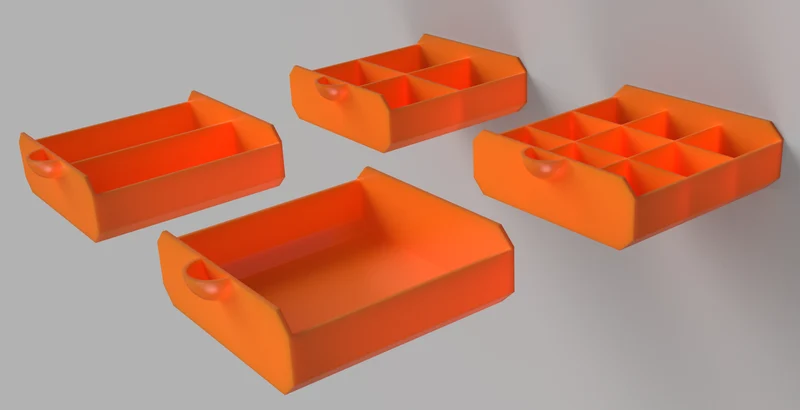

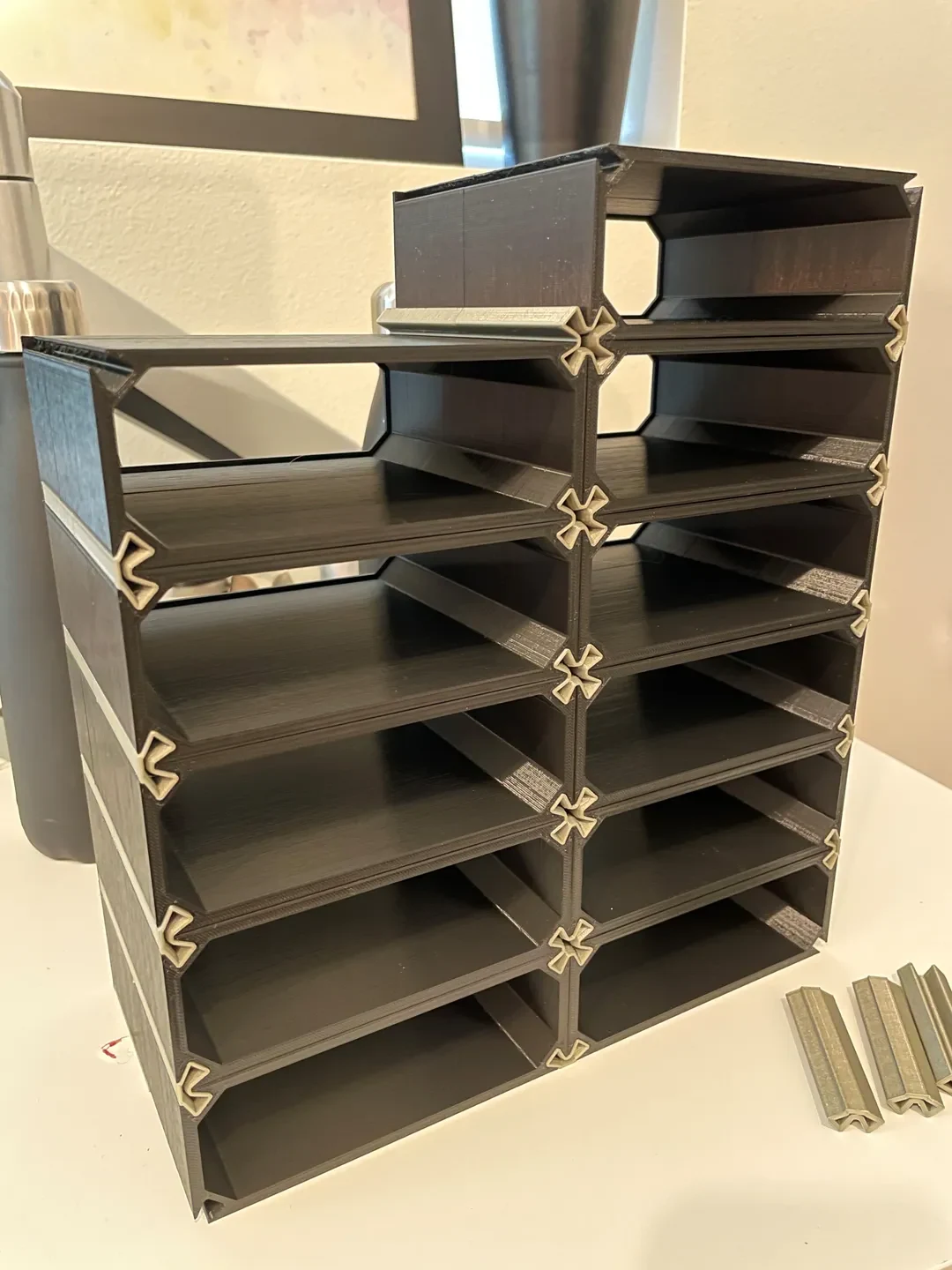

Модуль состоит из внешней оболочки с точками подключения в каждом углу, 3 различных типов разъемов для центральной, угловой и боковых сторон стопки, а также 4 различных внутренних компоновок ящиков, которые можно штабелировать горизонтально и вертикально, чтобы лучше вписаться в имеющееся у вас пространство.

Распечатать инструкции

Внешняя оболочка
Печатать следует перпендикулярно печатному валику, просто убедитесь, что задняя часть с небольшим выступом обращена вниз, вспомогательный материал не требуется.

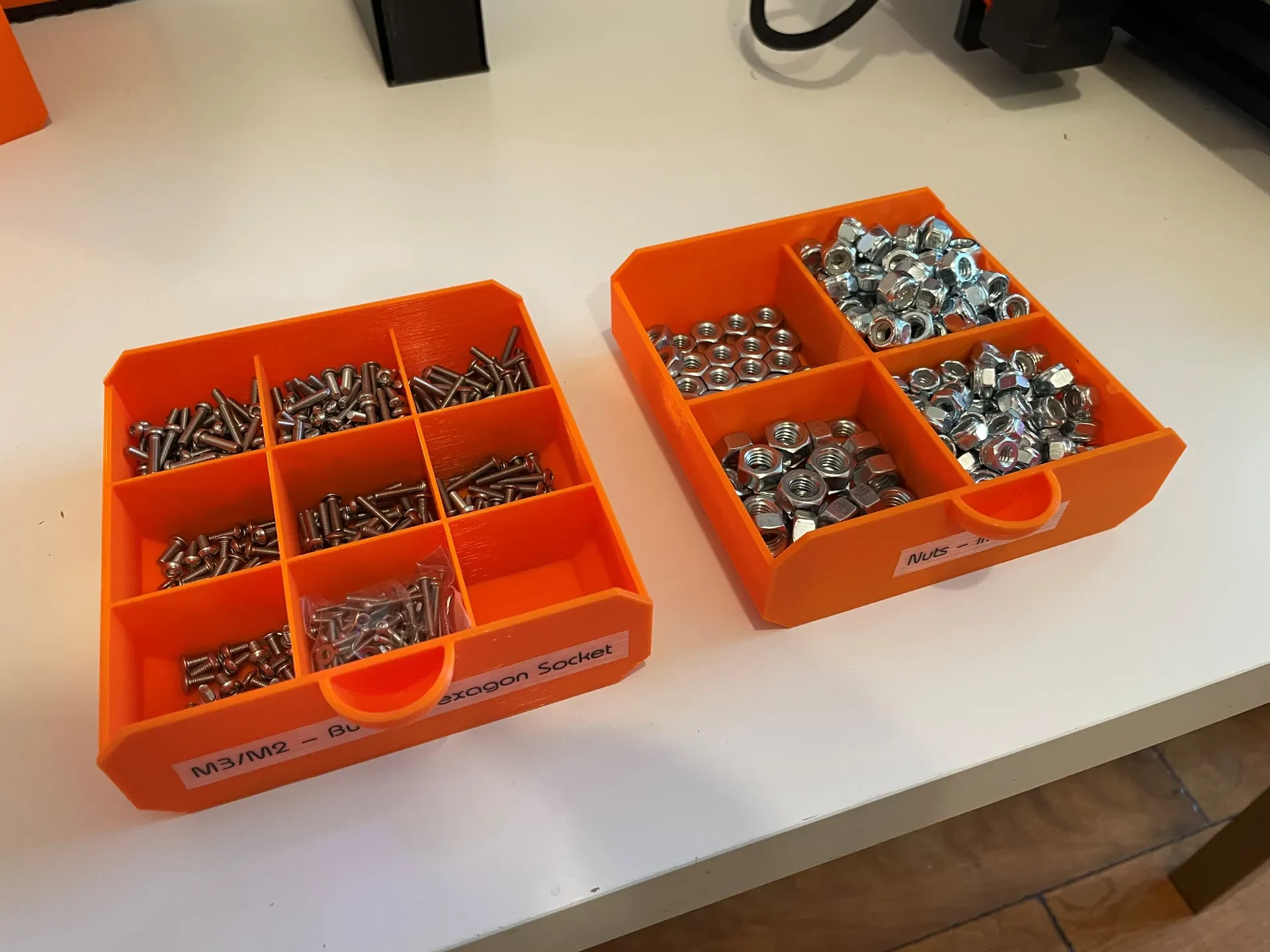

Ящики
Распечатайте их нижней частью на печатной бусине. Поскольку все стены тонкие, с двумя периметрами, необходимости в заполнении нет. Из-за небольшого выступа сферической ручки я добавил вспомогательные материалы, чтобы обеспечить хорошую отделку, возможно, без поддержки все равно получится, но я не пробовал печатать без них.

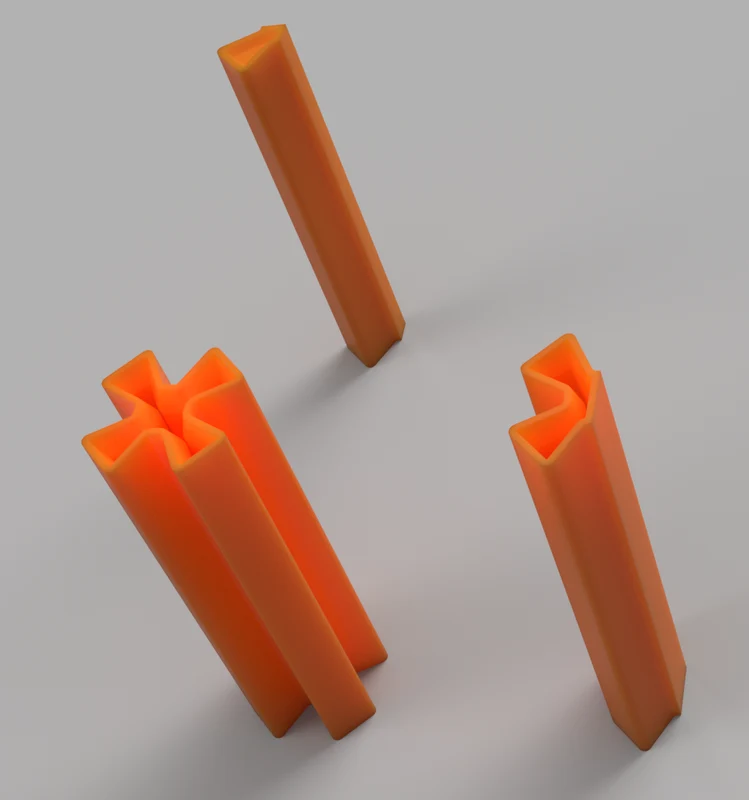

Разъемы

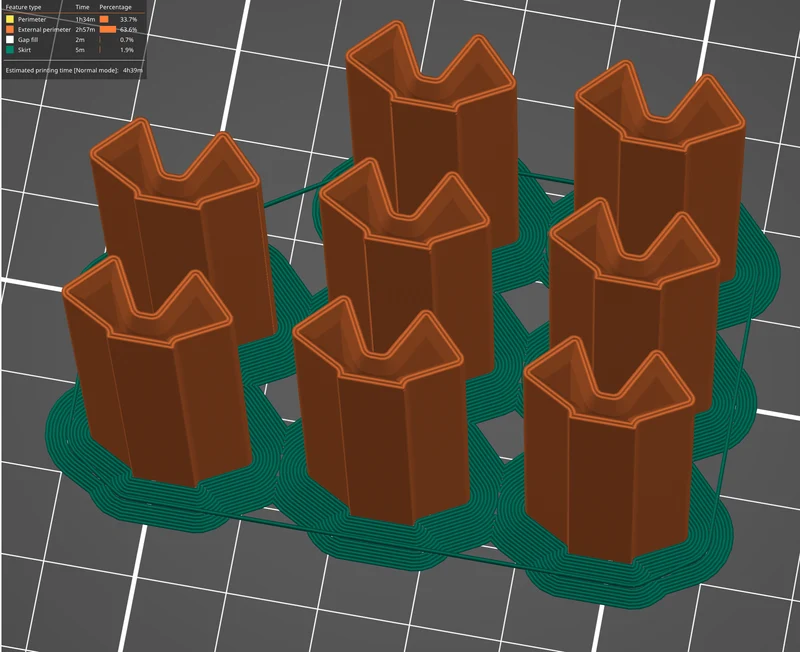

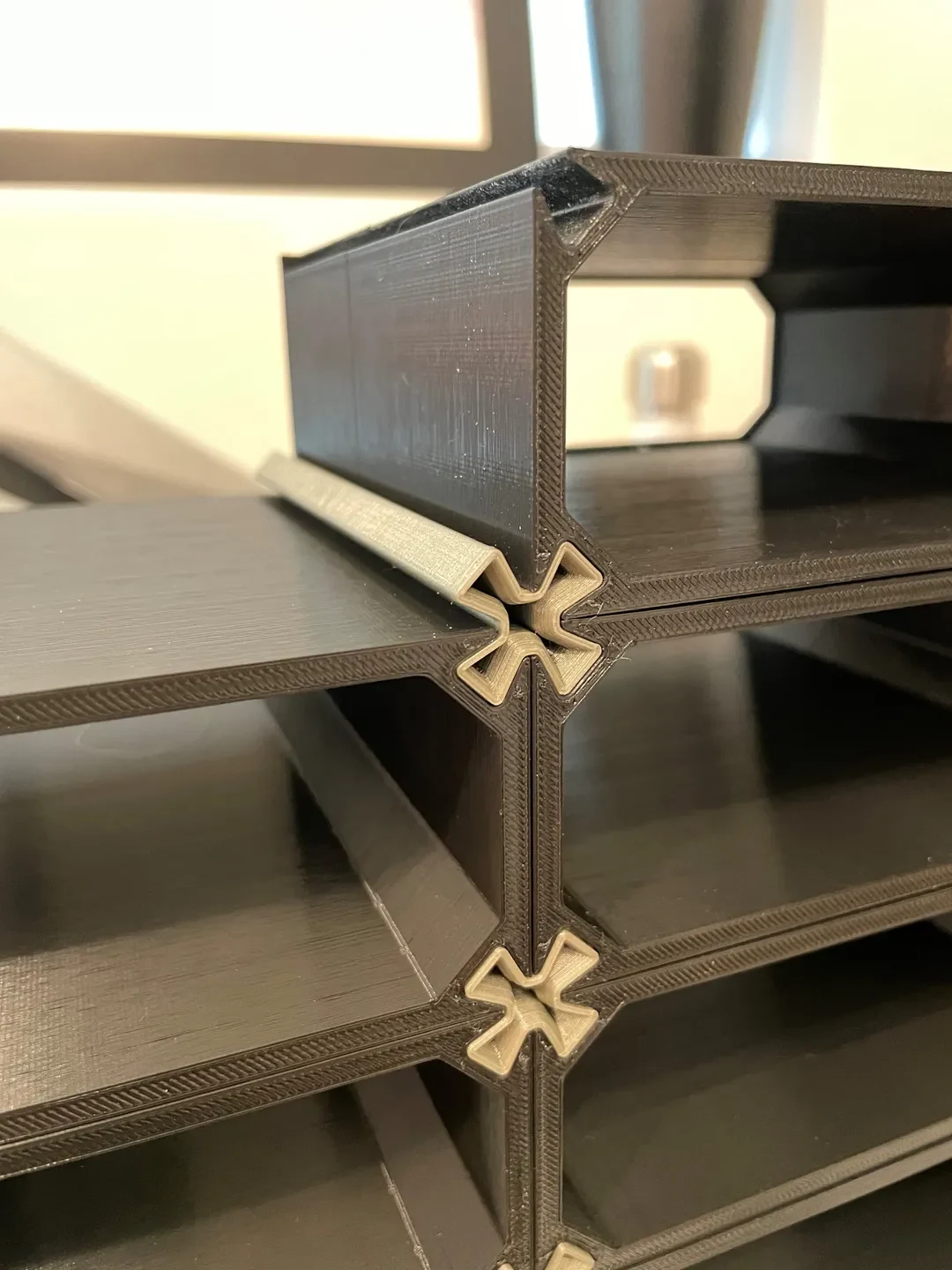

Распечатайте их так, чтобы они стояли на печатной бусине, без необходимости использования вспомогательного материала или заполнения. Убедитесь, что плоский конец обращен вниз. Чтобы печать была более стабильной, я сделал разъемы вполовину длины коробки, поэтому на каждое соединение нужно распечатать по 2 штуки. Я настоятельно рекомендую добавить юбку к этому принту, чтобы избежать неудачн��х отпечатков. Я использовал партии по 8-10 штук за раз, и с полями толщиной 4 мм все детали соединялись, что улучшало сцепление бортов без подпиливания отпечатков, что определенно стоило дополнительных 5 минут для каждой партии.
