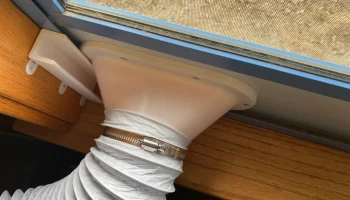

4-дюймовый адаптер для комплекта воздуховодов и окон

Это адаптер для подключения 4-дюймового гибкого воздуховода к комплекту уплотнителей окна кондиционера для удаления дыма/дыма. Я использую это для паяльной станции вместе со шлангом Loc-Line и напечатанным на 3D-принтере адаптером для удаления дыма и его выпуска в окно.

Я покрыл внутреннюю часть этого адаптера прозрачным смоляным слоем, чтобы сделать его полностью воздухонепроницаемым (хотя, вероятно, это излишне).

Детали и сборка

Используемые детали и способ их сборки от дымохода до выхода из окна.

Шланг Loc-Line и напечатанный на 3D-принтере адаптер для воздуховода с 2,5 дюйма Loc-Line на 4 дюйма
Гибкий 4-дюймовый воздуховод
Канальный 4-дюймовый вентилятор (AC Infinity CLOUDLINE S4)
Более гибкий 4-дюймовый воздуховод

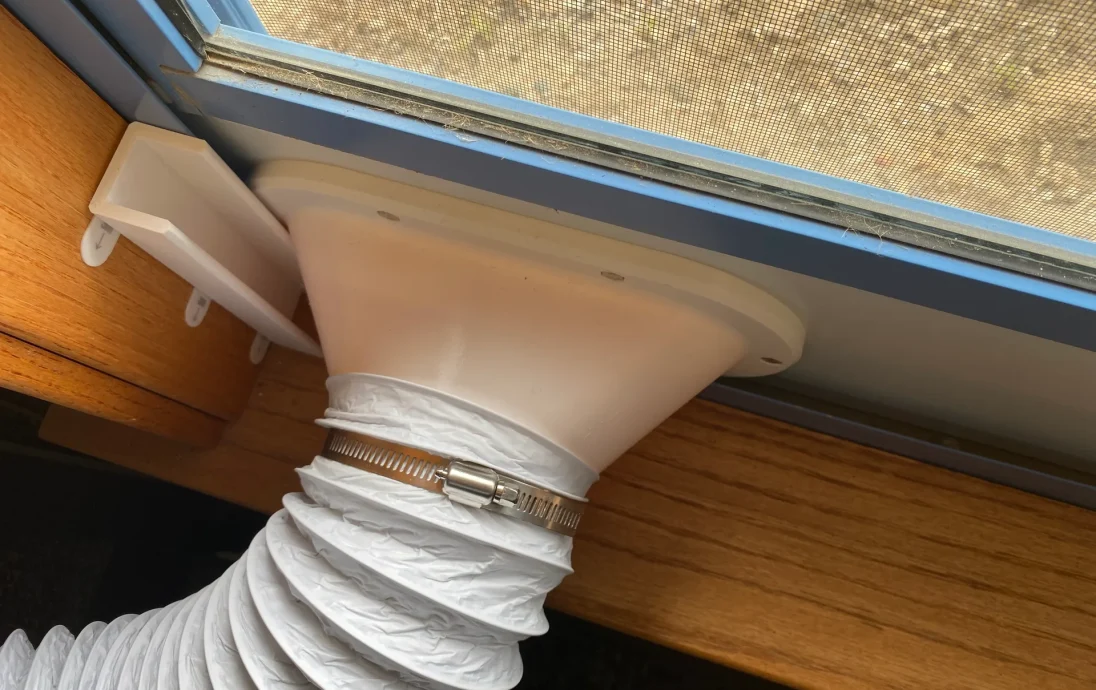

4-дюймовый переходник от воздуховода к окну (эта 3D-модель)
«Оконная вставка» приклеена к плоской стороне «Оконного комплекта к переходнику для шланга 4 дюйма», чтобы помочь направить воздух через оконный комплект.

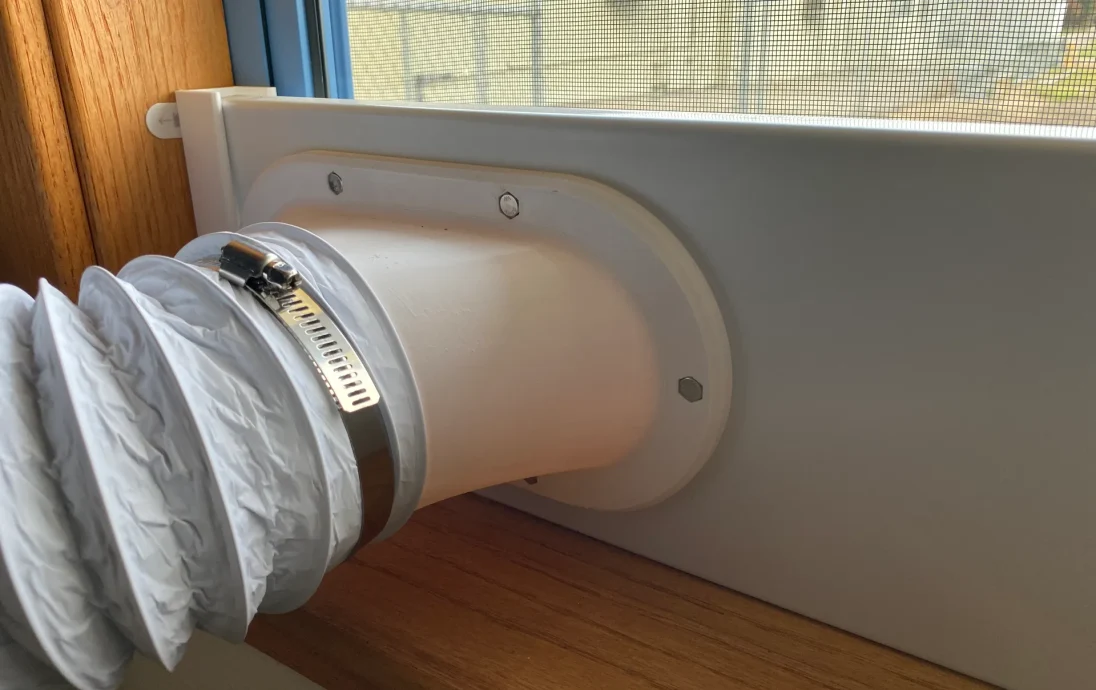

Крепится к комплекту уплотнителей окна с помощью болтов и гаек М5.
Универсальный комплект уплотнителей окон SIKADEER для портативного кондиционера с выхлопным шлангом диаметром 5,1 дюйма

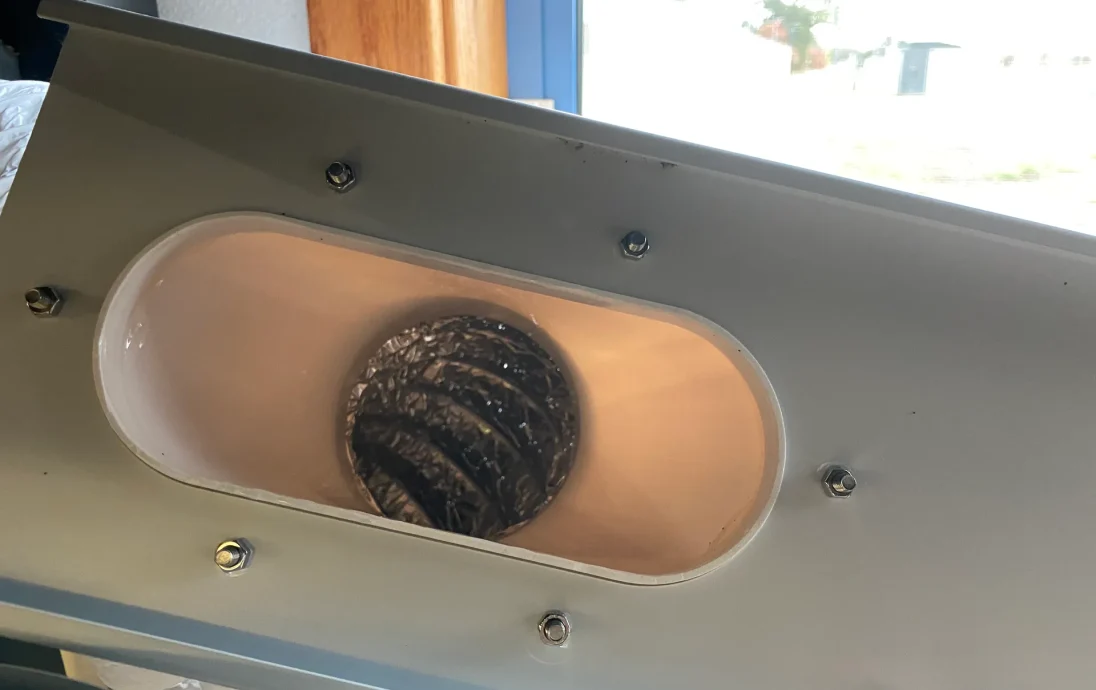

Просверлил 6 отверстий под болты М5.
(дополнительно) Держатель ок��нного комплекта — простой способ сохранить все на месте, когда оно не используется.

Файл Fusion360 и файл STEP включены для упрощения настройки.
