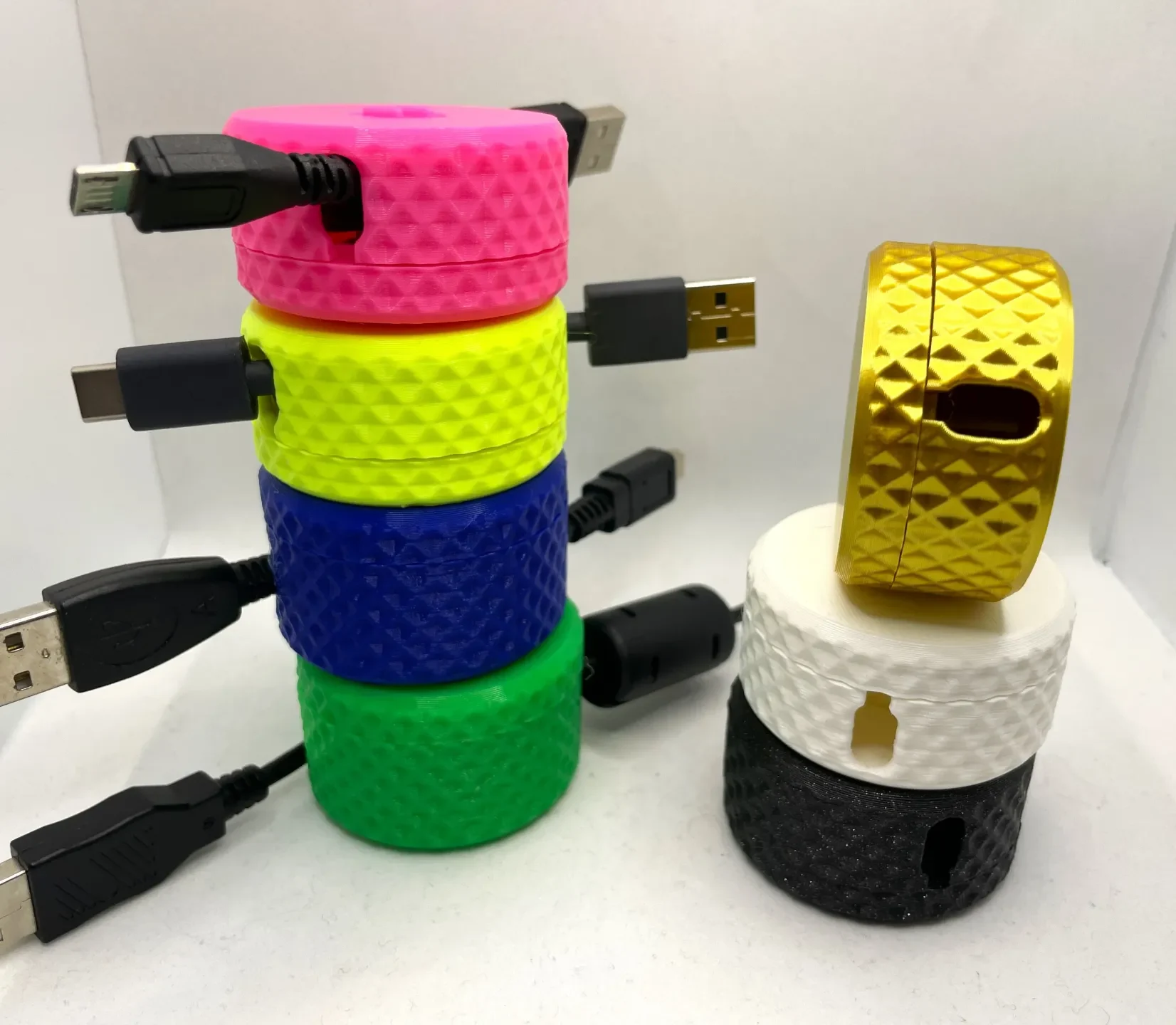

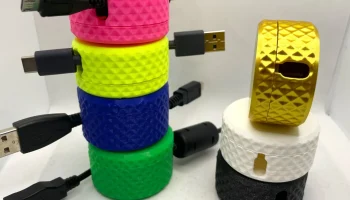

Органайзер для зарядного кабеля, 2-е издание............

Загрузите последнюю версию здесь → Окончательная версия органайзера для зарядного кабеля

— НАМОТЧИК КАБЕЛЯ II --

Эта конструкция представляет собой обновленную и улучшенную версию моей популярной конструкции «Органайзер для зарядного кабеля».

Спасибо всем, кто оставил отзывы и отзывы о моем другом дизайне, а также благодаря всем вашим предложениям и идеям по улучшению дизайна, я разработал вторую версию.

Изменения и улучшения.
Изменена конструкция сердечника, чтобы избежать поломки маленьких стопорных штифтов.
Сердечник теперь является частью крышки, чтобы свести к минимуму риск слипания сердцевины и крышки при печати.
Модель 1 поставляется с базовой версией 2. Выступы и выступы для отпирания крышки от корпуса
Больше места внутри корпуса
Новые дизайны и размеры.
Добавлены файлы шагов для крышки модели 1 для тех, кому нужно добавить логотип или текст в дизайн.
Список моделей.

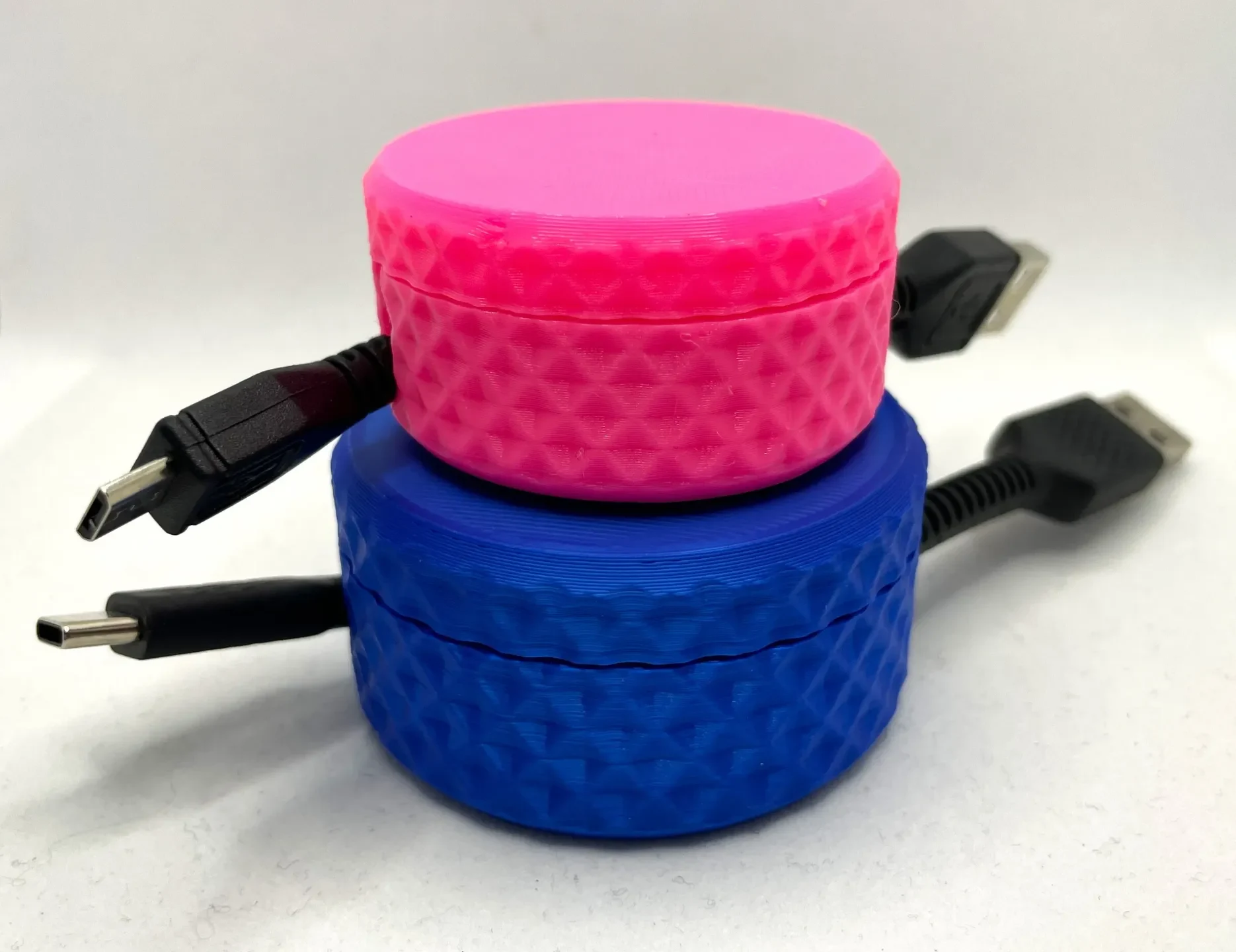

1. Базовая модель представлена ​​в трех версиях, внешний вид которых практически не отличается от предыдущей модели.

Обычная версия имеет стандартную длину (1-1,2 м). Кабели для зарядки телефона ø 2,7-3,0 мм.
Средняя версия (на 6 мм выше) подходит для кабелей немного большей длины ø2,7-3,0 мм.
Версия Extra (на 12 мм выше) вмещает длинные кабели ø2,7-3,0 мм.

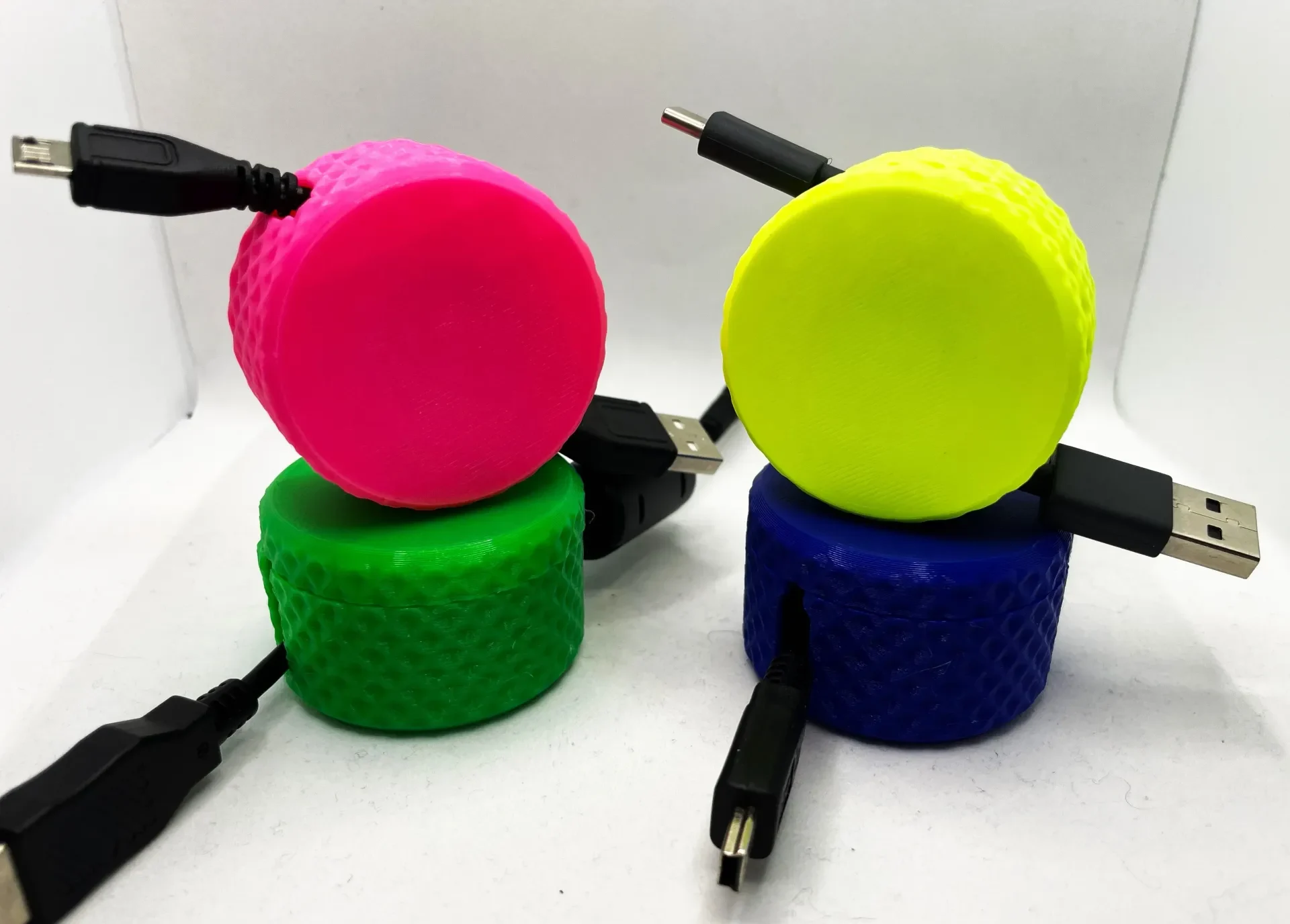

2. Новая модель также представлена в трех версиях с обновленной встроенной крышкой заподлицо.

Обычная версия имеет стандартную длину (1-1,2 м). Кабели для зарядки телефона ø 2,7-3,0 мм.
Средняя версия (на 6 мм выше) подходит для кабелей немного большей длины ø2,7-3,0 мм.
Версия Extra (на 12 мм выше) вмещает длинные кабели ø2,7-3,0 мм.

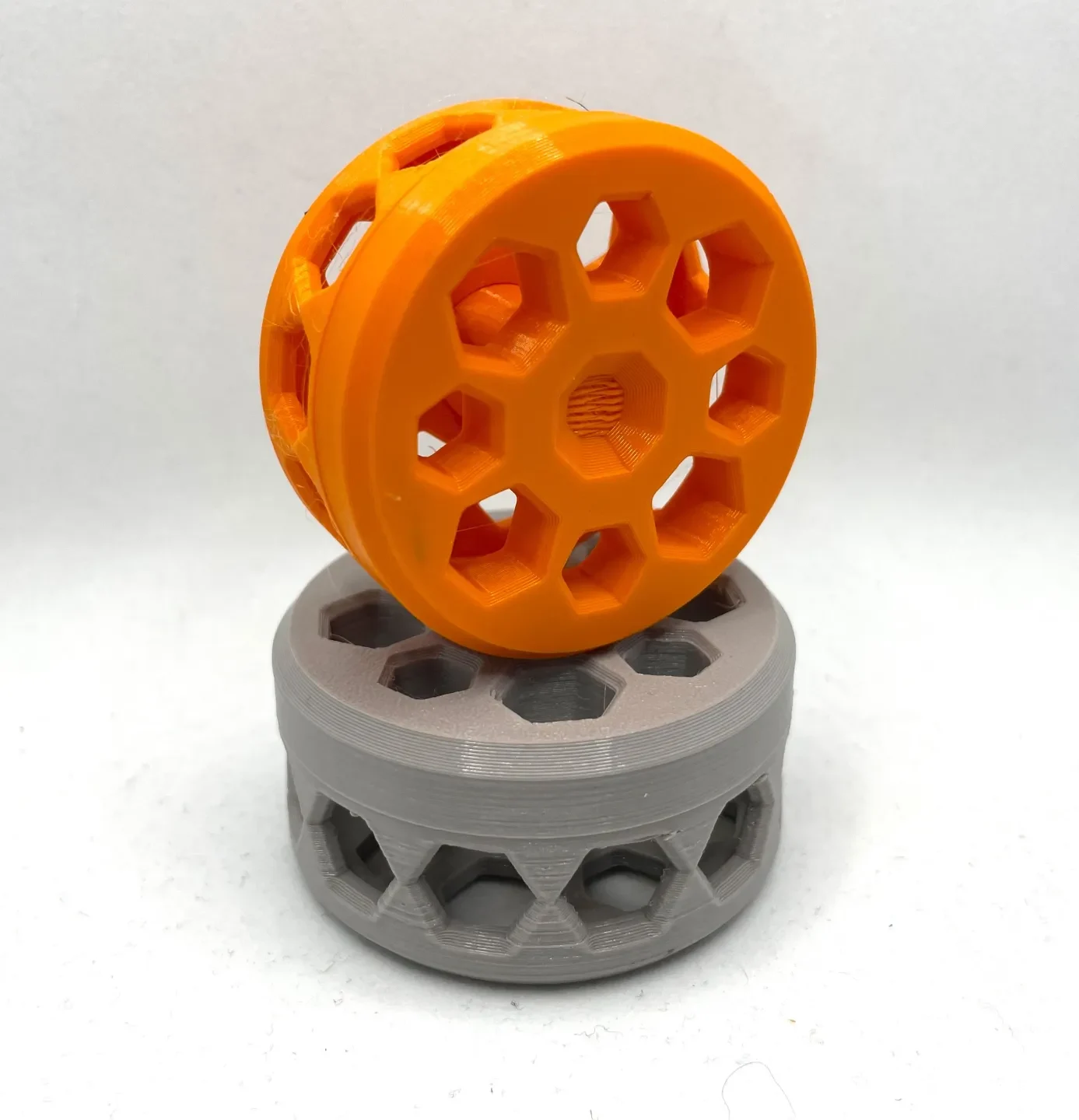

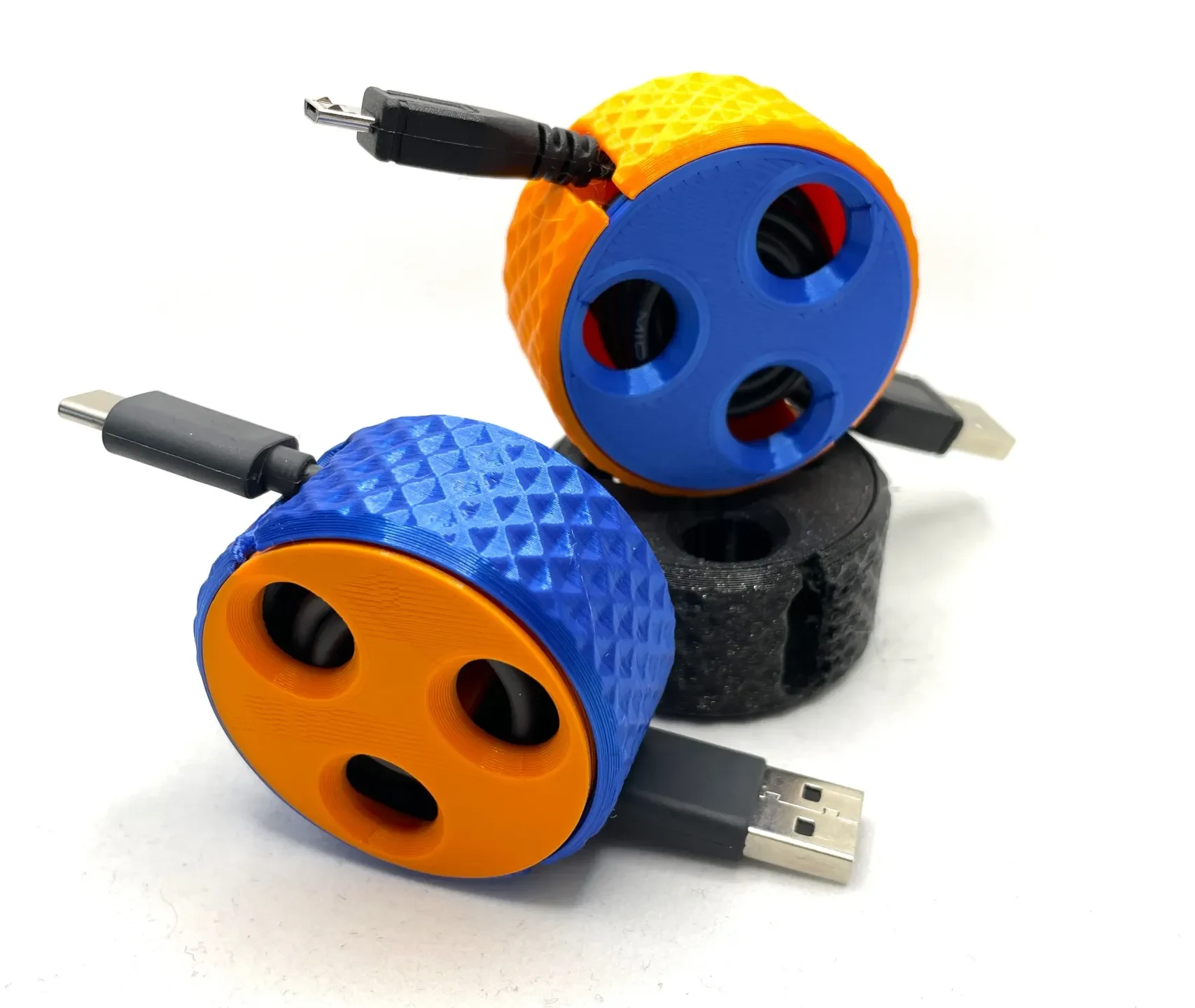

3. Новая модель также представлена в трех версиях с полностью измененным внешним видом.

Обычная версия имеет стандартную длину (1-1,2 м). Кабели для зарядки телефона ø 2,7-3,0 мм.
Средняя версия (на 6 мм выше) подходит для кабелей немного большей длины ø2,7-3,0 мм.

Масштабируйте оси X и Y модели в слайсере, чтобы использовать более толстые кабели.

Масштабирование 115% по осям X и Y подходит для кабелей диаметром 3,0-3,5 мм.
Масштабирование 130% по осям X и Y подходит для кабелей диаметром 3,5-4,0 мм.
Попробуйте разные размеры, чтобы увидеть, какой подойдет вашим кабелям.
Печать.
0,2 слой
2 периметра
20% заполнение
Нет опор
ПЛА или ПЭТГ
Инструкция по сборке.
Вставьте кабель в паз штифтов крышки.
Совместите пазы корпуса с кабелем и вставьте кабель внутрь.
Соедините крышку и корпус (вы должны услышать сильный щелчок, когда крышка встанет на место)
Смотать кабель :)
Инструкция по разборке.
Размотайте кабель из устройства для намотки кабеля.
Держите корпус двумя пальцами за нижнюю часть так, чтобы верхняя часть/крышка была направлена ​​к вашей руке.
Сожмите вместе две канавки стопорных штифтов в нижней части корпуса и вставьте сердечник внутрь корпуса.

Важно удерживать корпус внизу (там, где находятся стопорные штифты), чтобы не защемить корпус и крышку в верхней части корпуса.

Примечания.
Имейте в виду, что шелковая нить обычно более хрупкая, и штифты сердцевины ломаются легче, чем нити других типов. Я пытался учесть это в дизайне, но некоторые шелковые нити просто ломаются.
Масштабирование конструкции следует выполнять только в направлениях X и Y, иначе допуски запорного механизма могут не соответствовать.
Отказ от ответственности.

Устройство для намотки кабеля II со временем может вызвать перекручивание, чрезмерный износ и повреждение некоторых кабелей. Использование этой конструкции осуществляется на ваш страх и риск!

Удачной печати :)
